Dig.Eingangsmodul + Sockel, 2 iso. Eing, 100V-240VAC,Sink,1/2/3 Leiter,robuste Ausf, Modicon Edge I/O NTS
Schneider NTSDAI0215HK, Dig.Eingangsmodul + Sockel, 2 iso. Eing, 100V-240VAC,Sink,1/2/3 Leiter,robuste Ausf, Modicon Edge I/O NTS. Kategorie: Modicon Edge I/O NTS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:NTSDAI0215HK
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:200.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon Edge I/O NTS
- Produkt- Oder Komponententyp
- Satz für diskrete Eingangsmodule
- Zusammenstellung Kombipaket
- NTSDAI0215H Modul; NTSXBA0100H Sockel
- Obligatorisches Zubehör
- NTSXTB12_1_H Klemmenblock
Produktbeschreibung

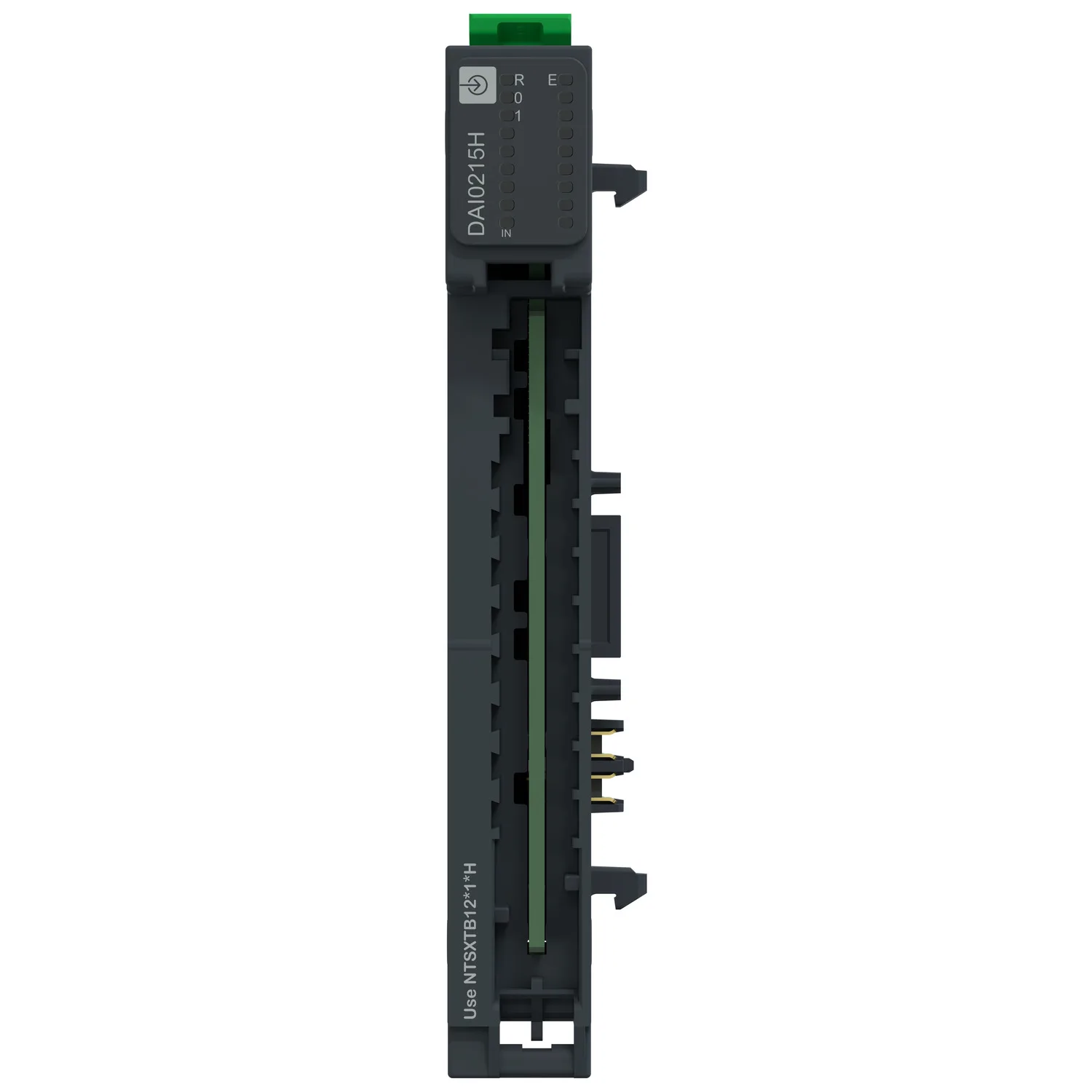

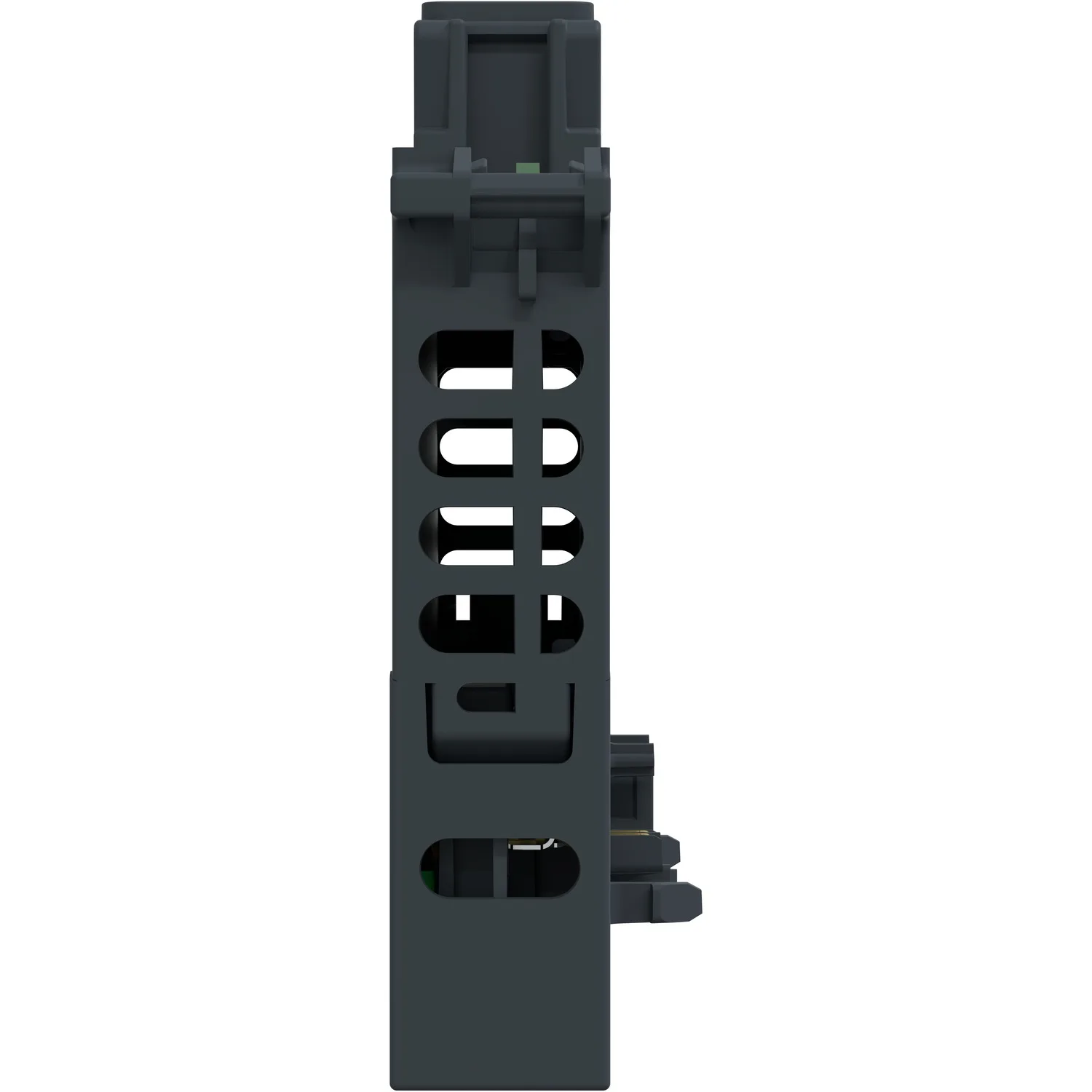

Dieses digitale Eingangsmodul-Kit ist Teil der Modicon Edge I/O NTS-Reihe. Bei diesem Kit handelt es sich um eine Vormontage eines Sockels und eines digitalen Eingangsmoduls. Es verfügt über 2 digitale isolierte Eingänge, die mit 100V-240VAC betrieben werden, mit einer Sink-Logik, mit einem 1/2/3-Leiter-Anschluss. Es wird in Automatisierungs- und Steuerungssystemen eingesetzt, um den Status verschiedener digitaler (Ein/Aus-) Signale zu überwachen. Es funktioniert in einem Temperaturbereich von minus 40 bis 70 Grad Celsius. Es hat eine IP-Schutzart von IP20, und die elektronischen Komponenten und Leiterplatten sind mit einer Schutzlackierung versehen. Es ist 100 mm hoch, 15 mm breit, 88 mm tief und wiegt 0,073 kg.
Hauptmerkmale
- Schutzbeschichtung, erweiterter Temperaturbereich, funktioniert in rauen Umgebungen
- Geräte-Echtheit (Herstellerzertifikat)
- Hot-swap-fähiges Modul
- Zeitersparnis und kürzere Markteinführungszeiten
- Reduziert Kosten und ungeplante Ausfallzeiten
Technische Daten
Hauptmerkmale11
| Baureihe | Modicon Edge I/O NTS |
|---|---|
| Produkt- Oder Komponententyp | Satz für diskrete Eingangsmodule |
| Zusammenstellung Kombipaket | NTSDAI0215H Modul; NTSXBA0100H Sockel |
| Obligatorisches Zubehör | NTSXTB12_1_H Klemmenblock |
| Produktkompatibilität | NTSN |
| Kompatible Produktfamilie | SPS-/Motion-Steuerung - Modicon M262; Modicon M580; Dritthersteller |
| Geräteanwendung | Industrieller Einsatz in rauer Umgebung |
| Anzahl Diskrete Eingänge | 2 |
| Gruppe Von Eingangskanälen | 2 Gruppen von 1 Kanal |
| Diskrete Eingangsspannung | 100 - 240 V AC |
| Betriebsmodus | Asynchron |
Zusatzmerkmale25
| Discrete Input Compatibility | 2 Typ 1 conforming to IEC 61131-2 |
|---|---|
| Modus Der Eingangsverdrahtung | 1, 2 oder 3-Draht |
| Diskreter Eingangsstrom | 3,6 mA bei 120 V AC 50 Hz; 7,1 mA bei 230 V AC 50 Hz |
| Spannungswert Für Garantierten Status 1 | = 79 V |
| Spannungswert Für Garantierten Status 0 | = 40 V |
| Strom Bei Status 1 Gewährleistet | = 2 mA |
| Diskrete Eingangsfrequenz | 47 - 63 Hz |
| Reaktionszeit Am Eingang | 5,8 ms (ein zu aus) |
| Eingangsfilterung | 5,8 - 20 ms konfigurierbar in 0,1 ms Schritten |
| Eingangsdiagnose | Fehler in der externen Stromversorgung pro Kanal; Kabelbruchfehler pro Kanal |
| Typ Der Stromversorgung | Busspannung aus dem Stromversorgungsbus (24 V DC); Feldstrom von der externen Stromversorgung (100 - 240 V AC) |
| Bemessungs-Betriebsspannungsgrenzen | 85 - 264 V 47 - 63 Hz AC |
| Typische Leistungsaufnahme | 26,4 mA bei 24 V DC zum Busstrom; 0 mA bei 24 V DC zum internen Feldstrom |
| Elektrischer Anschluss | Schraubklemme/Federklemmleiste |
| Verlustleistung In W | 1,17 W max. bei 24 V DC |
| Isolation Zwischen Kanälen | 1.780 V AC |
| Isolation Zwischen Kanälen Und Klemme | 3.000 V AC |
| Isolation Zwischen Kanälen Und Erde | 3.000 V AC |
| Hot-Swapping-Fallback | Ja |
| Lokale Signalisierung | 1 LED (grün) für Betrieb des Moduls (RUN); 1 LED pro Kanal (grün) für Kanaldiagnose; 1 LED (rot) für Modulfehler (ERR) |
| Gehäusefarbe | Grau |
| Höhe | 116,6 mm |
| Breite | 15 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,073 kg |
Montage14
| Schutzart (IP) | IP20 |
|---|---|
| Beschichtung | Schutzlackierung |
| Beschriftung | CE; UKCA; CULus; RCM |
| Produktzertifizierungen | CE; UKCA; CULus; RCM; Marinezulassung - EU RO MR (in Vorbereitung); EAC (ausstehend); ATEX Zone 2 (in Vorbereitung); IECEx Zone 2 (in Vorbereitung); CCC Ex-Zone 2 (in Vorbereitung) |
| Normen | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; EN/IEC 61850-3, Standort G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit; 2014/34/EU - ATEX-Richtlinie; 2014/35/EU |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
| Verschmutzungsgrad | 2 |
| Umgebungseigenschaften | Gasbeständig CX + GX kombiniert; Salzsprühbeständig |
| Vibrationsfestigkeit | 1 g ohne Zubehör; 2 g mit Zubehör |
| Stoßfestigkeit | 15 g für 11 ms (mit und ohne Zubehör) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,000 cm |
| VPE 1 Breite | 8,500 cm |
| VPE 1 Länge | 12,000 cm |
| Verpackungsgewicht (Lbs) | 99,000 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 1,878 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
