Schneider

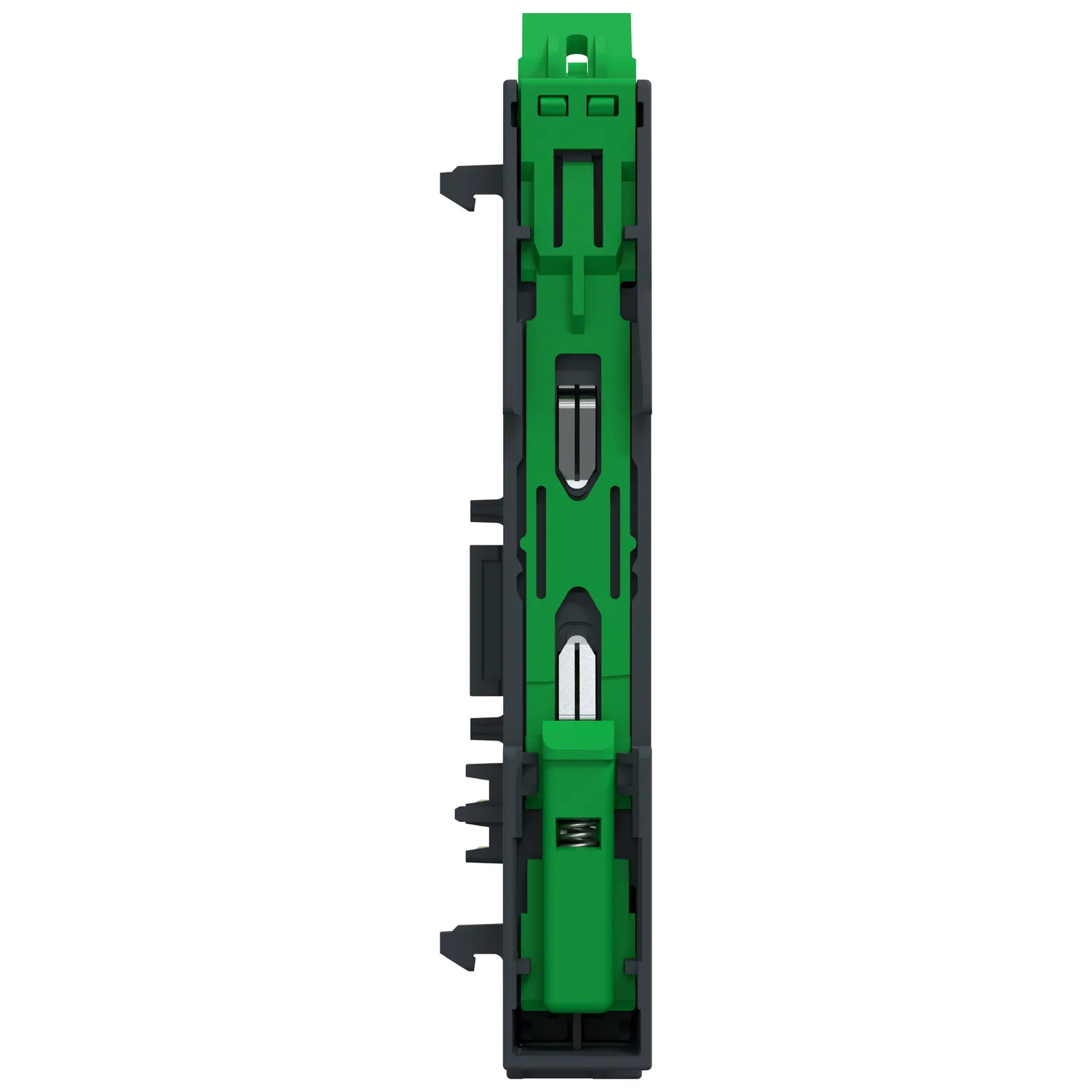

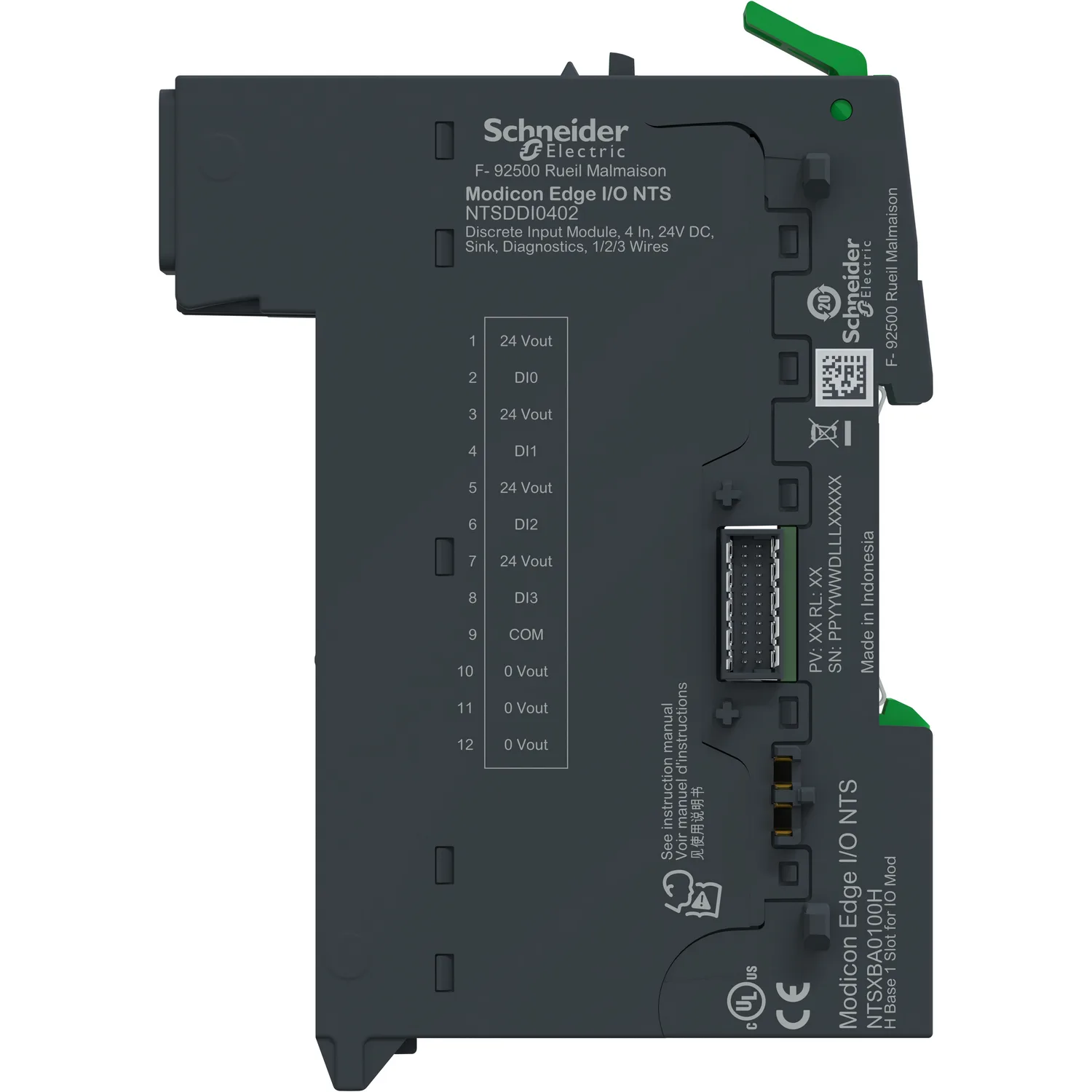

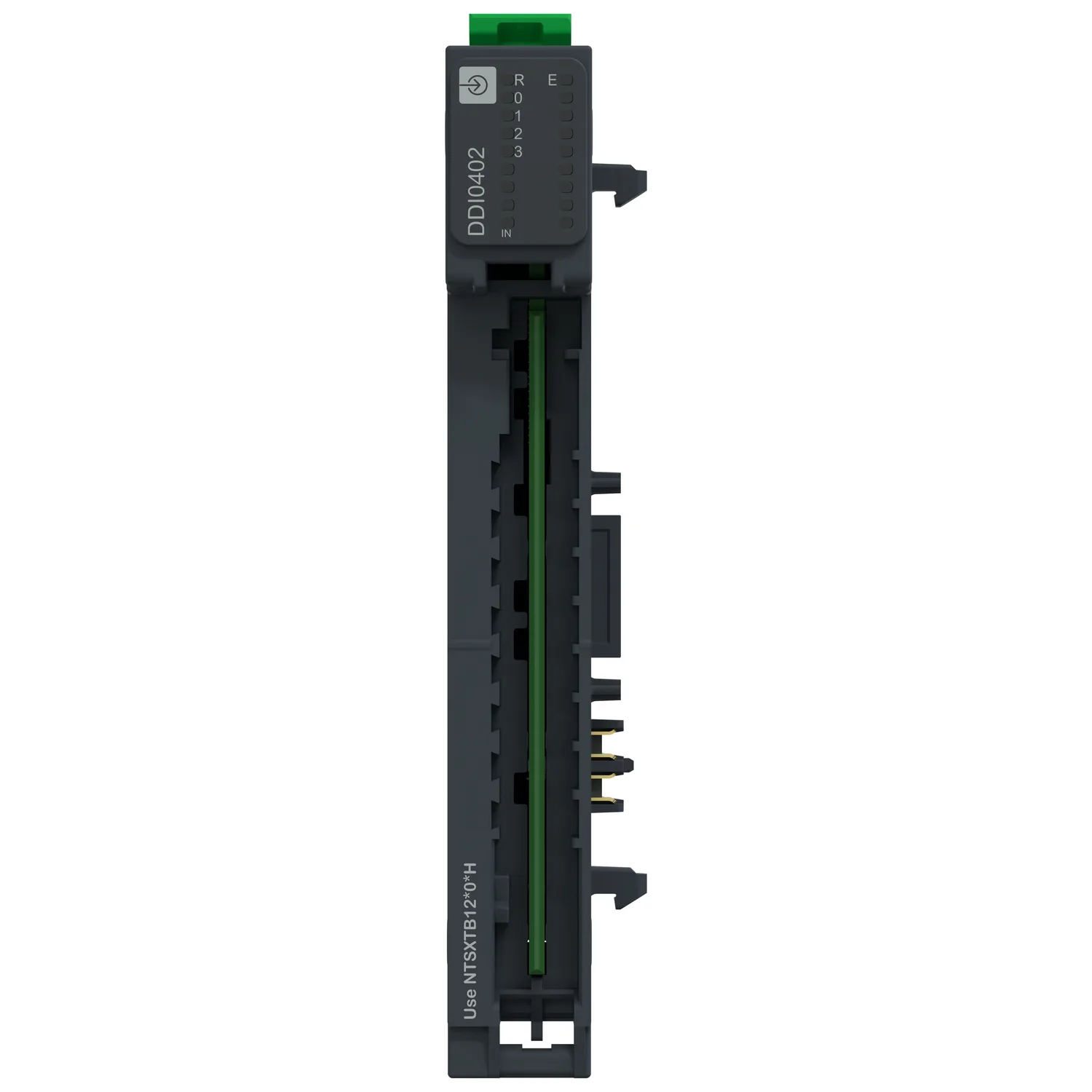

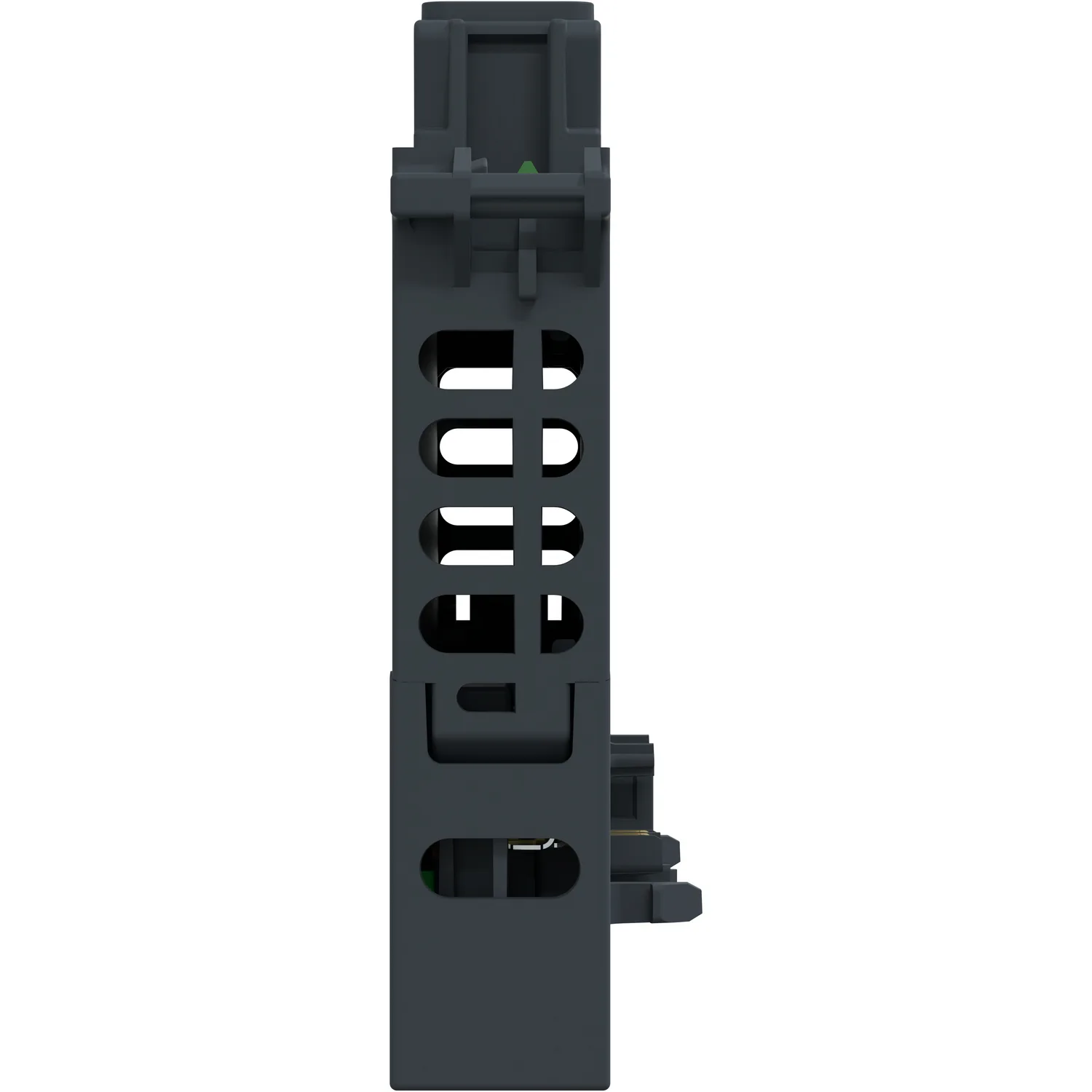

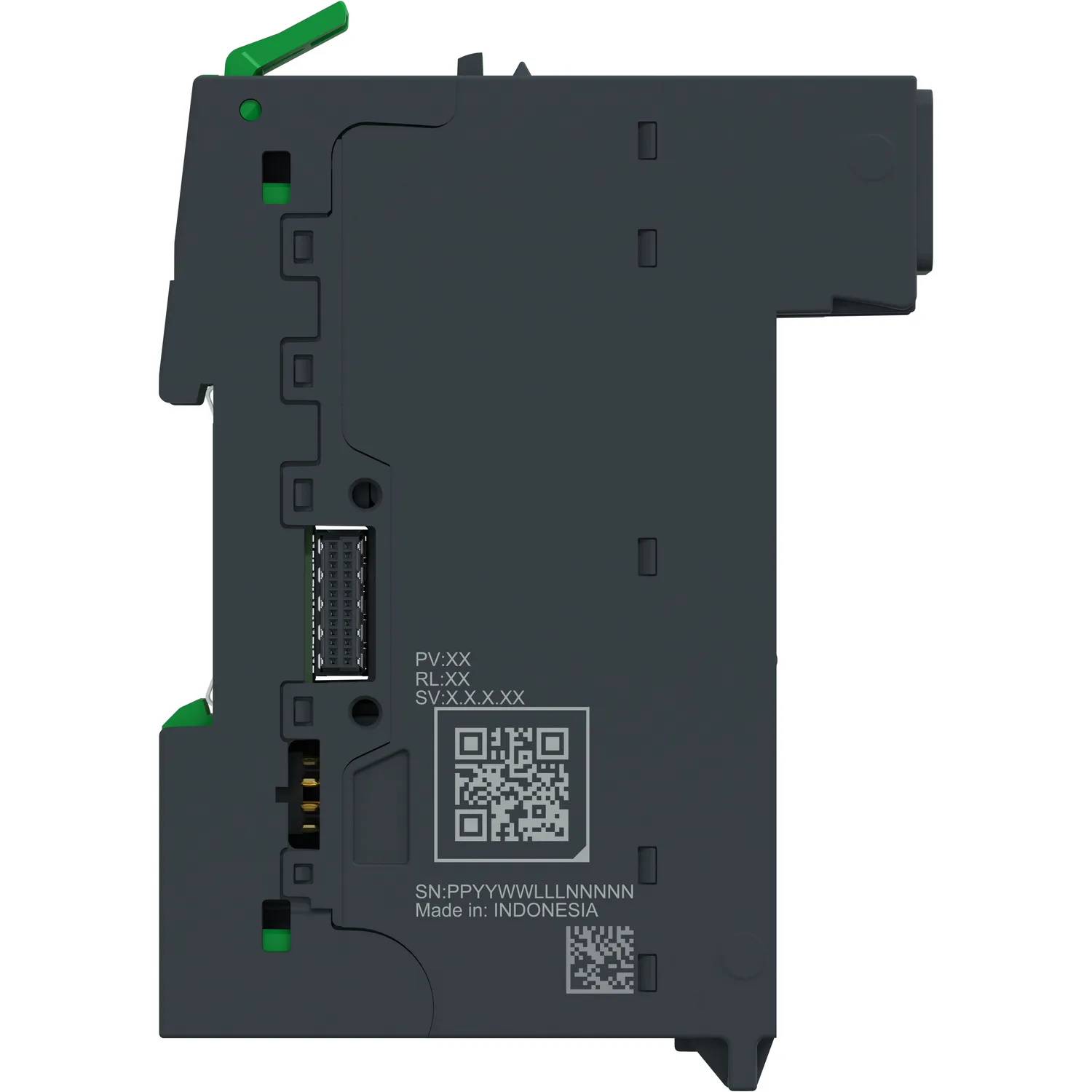

Dig.Eingangsmodul + Sockel, 4 Eing, 24VDC,Sink,Diag, 1/2/3 Leiter, Modicon Edge I/O NTS
Schneider NTSDDI0402K, Dig.Eingangsmodul + Sockel, 4 Eing, 24VDC,Sink,Diag, 1/2/3 Leiter, Modicon Edge I/O NTS. Kategorie: Modicon Edge I/O NTS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:NTSDDI0402K
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:274.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon Edge I/O NTS
- Produkt- Oder Komponententyp
- Satz für diskrete Eingangsmodule
- Zusammenstellung Kombipaket
- NTSDDO0402 Modul; NTSXBA0100H Sockel
- Obligatorisches Zubehör
- NTSXTB12_0_H Klemmenblock
Produktbeschreibung
Dieses digitale Eingangsmodul-Kit ist Teil der Modicon Edge I/O NTS-Reihe. Bei diesem Kit handelt es sich um eine Vormontage eines Sockels und eines digitalen Eingangsmoduls. Es verfügt über4 digitale Eingänge, die bei 24VDC betrieben werden, mit einer Sink-Logik, mit einem 1/2/3-Leiter-Anschluss. Es wird in Automatisierungs- und Steuerungssystemen eingesetzt, um den Status verschiedener digitaler (Ein/Aus-) Signale zu überwachen. Es funktioniert in einem Temperaturbereich von minus 20 bis 60 Grad Celsius. Es hat eine IP-Schutzart von IP20. Es ist 100 mm hoch, 15 mm breit, 88 mm tief und wiegt 0,073 kg.
Hauptmerkmale
- Geräte-Echtheit (Herstellerzertifikat)
- Hot-swap-fähiges Modul
- Zeitersparnis und kürzere Markteinführungszeiten
- Reduziert Kosten und ungeplante Ausfallzeiten
- Erhöhung der Flexibilität
Technische Daten
Hauptmerkmale12
| Baureihe | Modicon Edge I/O NTS |
|---|---|
| Produkt- Oder Komponententyp | Satz für diskrete Eingangsmodule |
| Zusammenstellung Kombipaket | NTSDDO0402 Modul; NTSXBA0100H Sockel |
| Obligatorisches Zubehör | NTSXTB12_0_H Klemmenblock |
| Produktkompatibilität | NTSN |
| Kompatible Produktfamilie | SPS-/Motion-Steuerung - Modicon M262; Modicon M580; Dritthersteller |
| Geräteanwendung | Industrieanwendung |
| Anzahl Diskrete Eingänge | 4 |
| Gruppe Von Eingangskanälen | 1 Gruppe |
| Diskrete Eingangsspannung | 12 V DC; 24 V DC |
| Diskrete Eingangslogik | Positive Logik (Sink) |
| Betriebsmodus | Synchron/Isochron |
Zusatzmerkmale28
| Discrete Input Compatibility | 4 konfigurierbar Typ 2 oder Typ 3 conforming to IEC 61131-2 |
|---|---|
| Modus Der Eingangsverdrahtung | 1, 2 oder 3-Draht |
| Diskreter Eingangsstrom | 2,3 mA (Typ 3); 6,32 mA (Typ 2) |
| Spannungswert Für Garantierten Status 1 | 11 - 30 V DC |
| Spannungswert Für Garantierten Status 0 | 5 V DC |
| Strom Bei Status 1 Gewährleistet | = 2 mA (Typ 3); = 6 mA (Typ 2) |
| Strom Bei Status 0 Gewährleistet | = 1,5 mA |
| Eingangsimpedanz | 8 kOhm; 3,58 kOhm |
| Reaktionszeit Am Eingang | 20 µs (aus zu ein); 10 µs (ein zu aus) |
| Eingangsfilterung | 0 - 20 ms konfigurierbar in 0,1 ms Schritten |
| Parallelisierung Der Eingänge | Ja |
| Eingangsschutztyp | Überspannungsschutz; Überstromschutz an der Sensorversorgung; Verpolungsschutz |
| Eingangsdiagnose | Stromversorgungsfehler pro Kanal; Kabelbruchfehler pro Kanal; Kurzschlussfehler pro Kanal; Sensorversorgungsfehler pro Kanal |
| Typ Der Stromversorgung | Busspannung aus dem Stromversorgungsbus (24 V DC); Feldstrom von der Stromversorgung im Feld (24 V DC); Optionale Feldstromversorgung vom Verteilermodul (24 V DC); Optionale Feldstromversorgung von externer Stromversorgung (12/24 V DC, gemeinsame 0 V Modul) |
| Bemessungs-Betriebsspannungsgrenzen | 20,4 - 28,8 V DC |
| Typische Leistungsaufnahme | 27,6 mA bei 24 V DC zum Busstrom; 1,2 mA bei 24 V DC zum internen Feldstromminimum; 501,4 mA bei 24 V DC zum internen Feldstrommaximum |
| Elektrischer Anschluss | Schraubklemme/Federklemmleiste |
| Verlustleistung In W | 1,3 W max. bei 24 V DC |
| Isolation Zwischen Kanälen Und Klemme | 1.500 V AC |
| Isolation Zwischen Kanälen Und Erde | 1.500 V AC |
| Hot-Swapping-Fallback | Ja |
| Lokale Signalisierung | 1 LED (grün) für Betrieb des Moduls (RUN); 1 LED pro Kanal (grün) für Kanaldiagnose; 1 LED (rot) für Modulfehler (ERR) |
| Gehäusefarbe | Grau |
| Montagehalterung | Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Top Hat Typ TH35-15 Schiene entspricht IEC 60715 |
| Höhe | 116,6 mm |
| Breite | 15 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,045 kg |
Montage12
| Schutzart (IP) | IP20 |
|---|---|
| Beschriftung | CE; UKCA; CULus; RCM |
| Produktzertifizierungen | CE; UKCA; CULus; RCM; Marinezulassung - EU RO MR (in Vorbereitung); EAC (ausstehend); ATEX Zone 2 (in Vorbereitung); IECEx Zone 2 (in Vorbereitung); CCC Ex-Zone 2 (in Vorbereitung) |
| Normen | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; EN/IEC 61850-3, Standort G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit; 2014/34/EU - ATEX-Richtlinie; 2014/35/EU |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 1 g ohne Zubehör; 2 g mit Zubehör |
| Stoßfestigkeit | 15 g für 11 ms (mit und ohne Zubehör) |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,300 cm |
| VPE 1 Breite | 11,900 cm |
| VPE 1 Länge | 9,100 cm |
| Verpackungsgewicht (Lbs) | 100,000 g |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
