Schneider

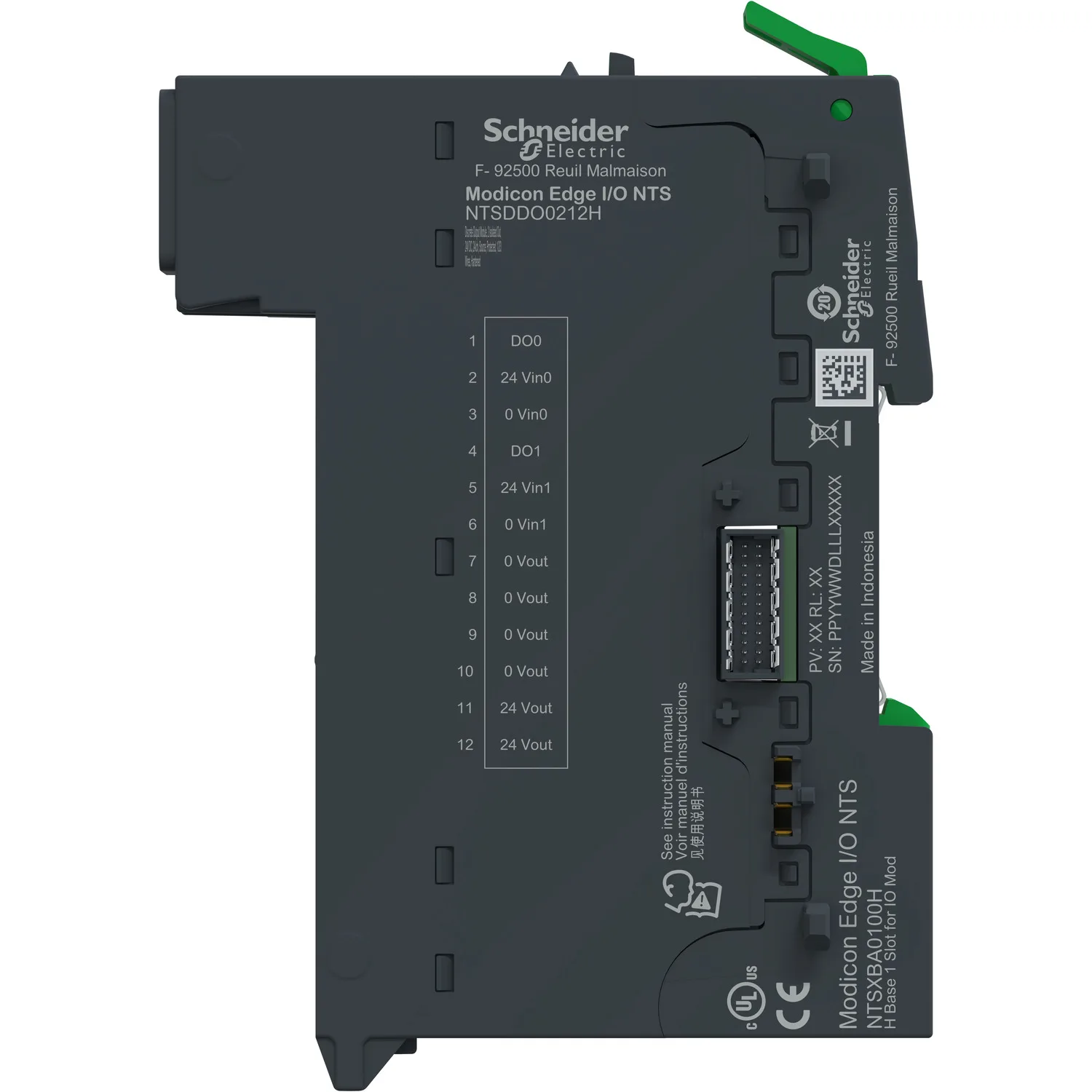

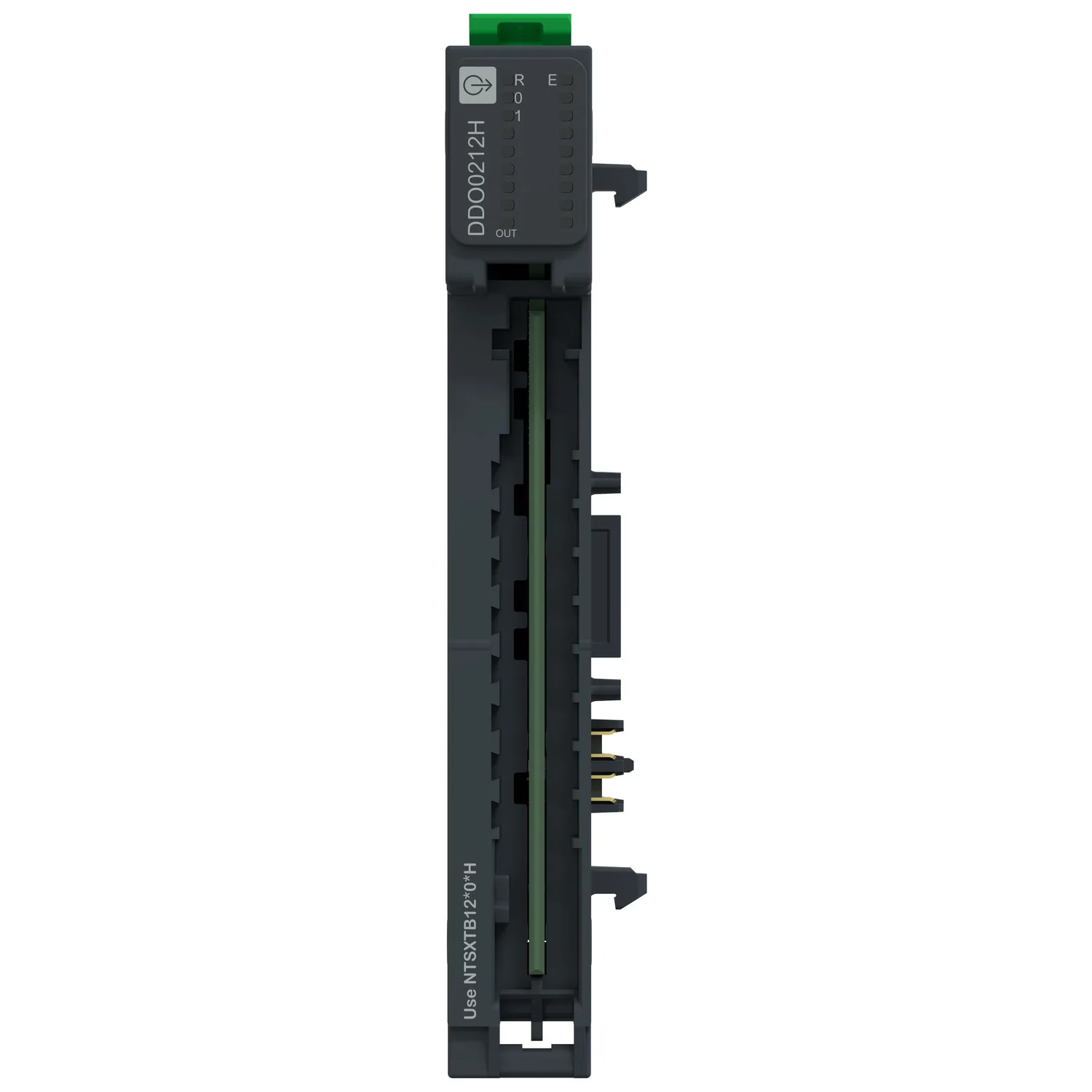

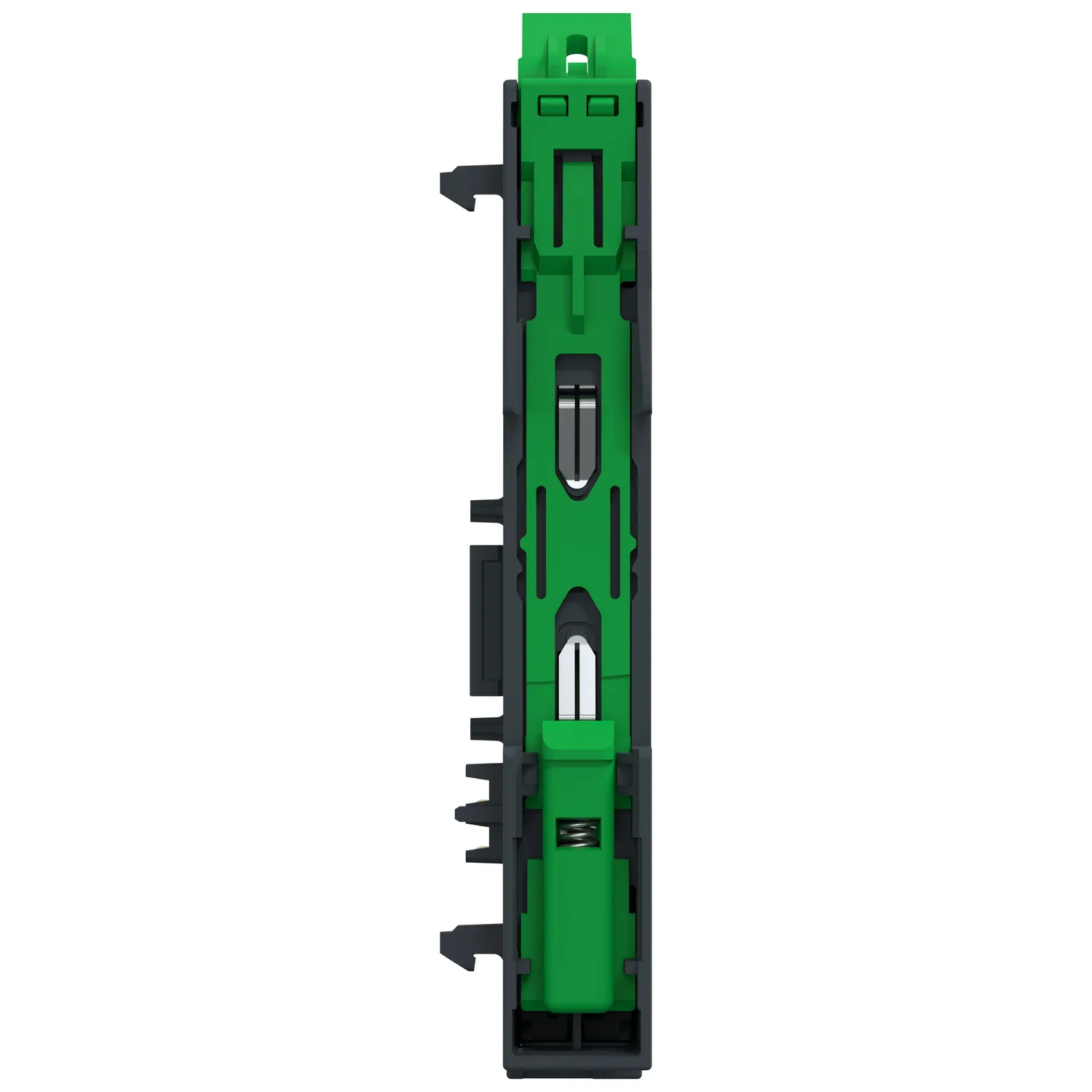

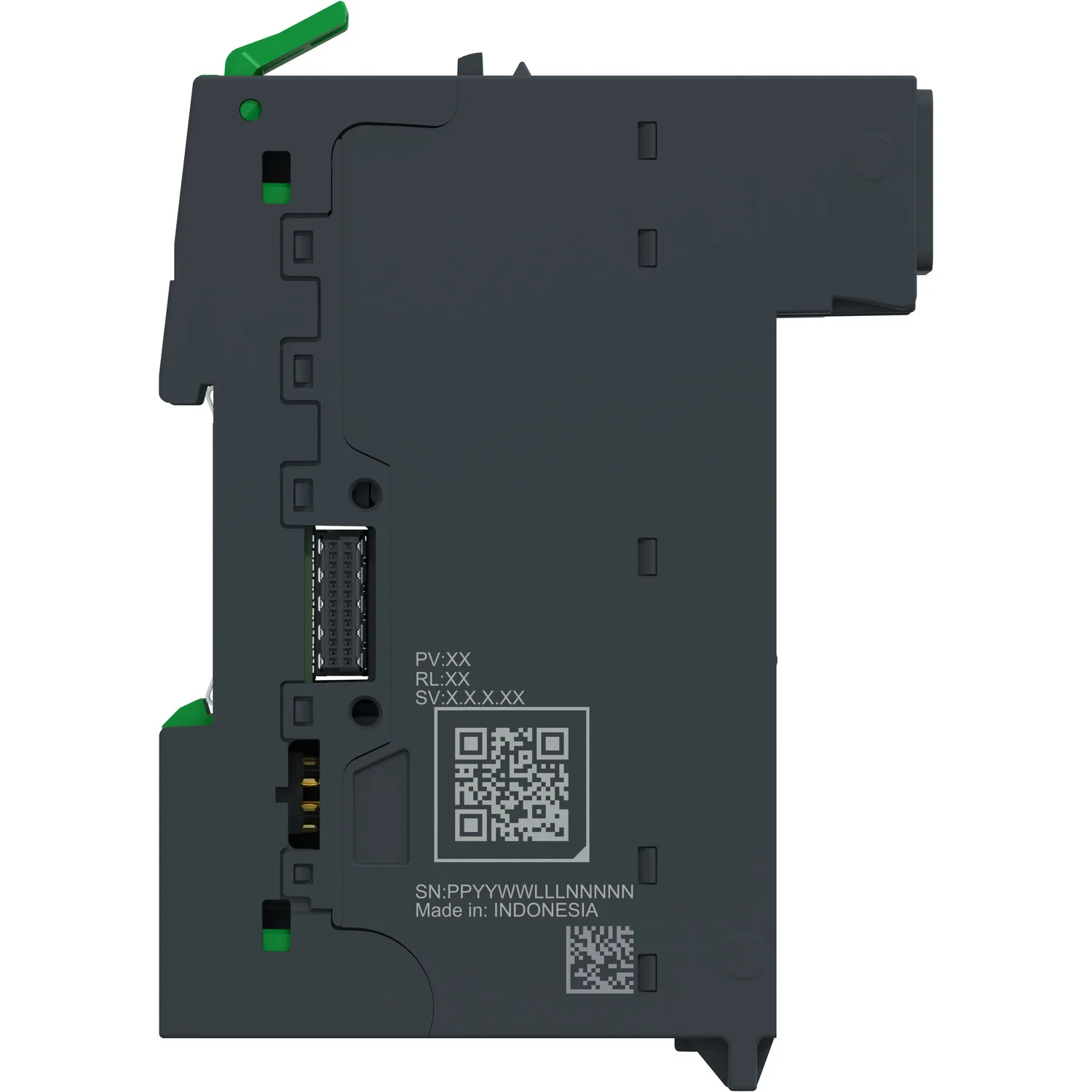

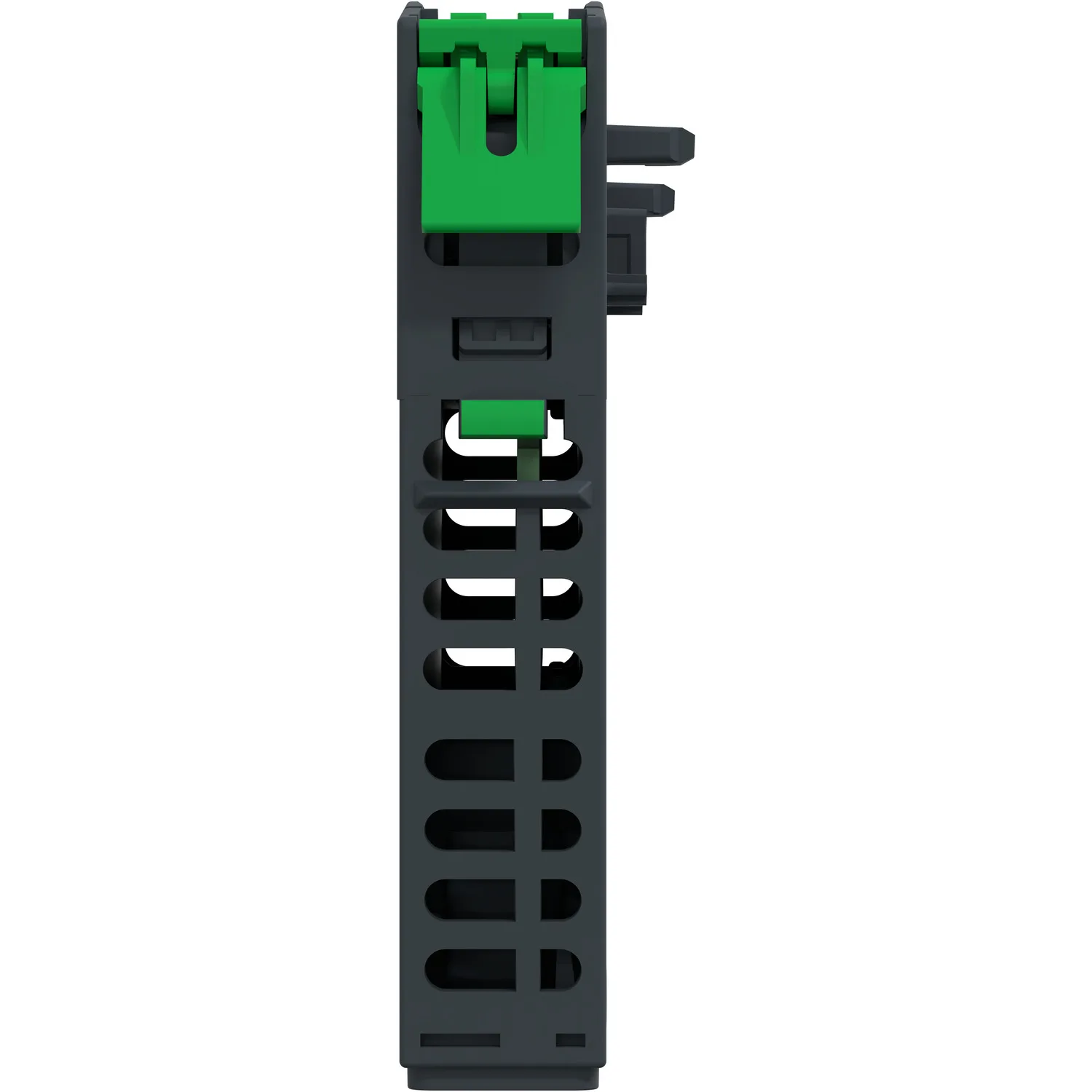

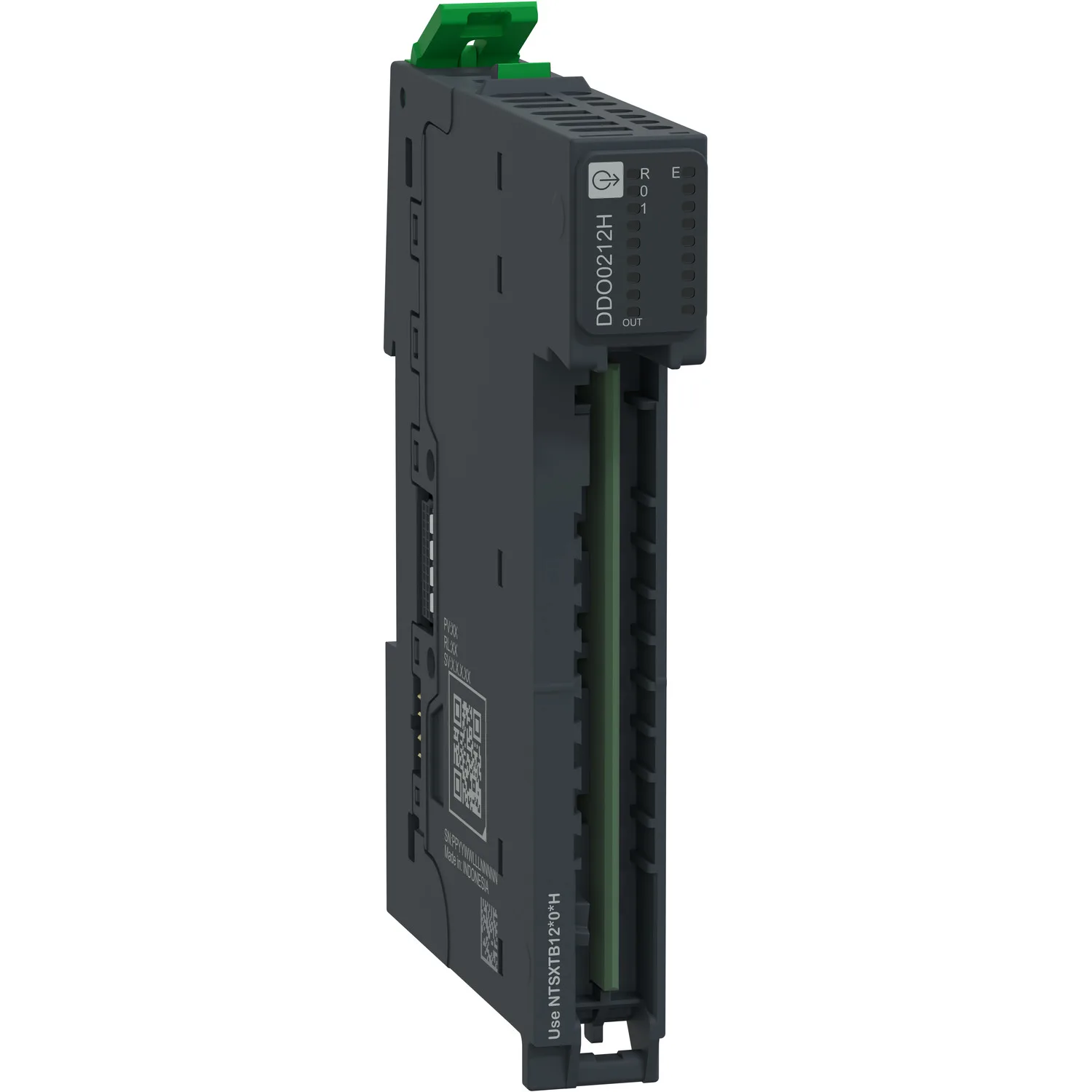

Dig. Ausgangsmodul + Sockel, 2 iso. Ausgänge, 24V DC 2A, Source geschützt, 1/2/3 Leiter, rob. Ausf. Modicon Edge I/O NTS
Schneider NTSDDO0212HK, Dig. Ausgangsmodul + Sockel, 2 iso. Ausgänge, 24V DC 2A, Source geschützt, 1/2/3 Leiter, rob. Ausf. Modicon Edge I/O NTS. Kategorie: Modicon Edge I/O NTS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:NTSDDO0212HK
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:207.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon Edge I/O NTS
- Produkt- Oder Komponententyp
- Satz für diskrete Ausgangsmodule
- Zusammenstellung Kombipaket
- NTSDDO0212H Modul; NTSXBA0100H Sockel
- Obligatorisches Zubehör
- NTSXTB12_1_H Klemmenblock
Produktbeschreibung
Dieser Digital-Ausgangs-Satz ist Teil der Modicon Edge I/O NTS-Reihe. Bei diesem Satz handelt es sich um eine Vormontage eines Sockels und eines digitalen Ausgangsmoduls. Es verfügt über 2 isolierte digitale Ausgänge, die bei 24 VDC mit einer Stromkapazität von 2 A arbeiten, mit einer Source-Logik, mit einem 1-2-3-Leiter-Anschluss. Es wird zur Steuerung verschiedener Geräte verwendet, um Steuersignale zu senden, die auf der Logik des Systems basieren. Es funktioniert in einem Temperaturbereich von minus 40 bis 70 Grad Celsius. Es ist 116 mm hoch, 15 mm breit, 88 mm tief und wiegt 0,073 kg.
Hauptmerkmale
- Integrierter Schutz
- Konforme Beschichtung, erweiterter Temperaturbereich, Betrieb in schwierigen Umgebungen
- Echtheit des Geräts (Herstellerzertifikat)
- Hot-swap-fähiges Modul
- Zeitersparnis und kürzere Markteinführungszeiten
Technische Daten
Hauptmerkmale12
| Baureihe | Modicon Edge I/O NTS |
|---|---|
| Produkt- Oder Komponententyp | Satz für diskrete Ausgangsmodule |
| Zusammenstellung Kombipaket | NTSDDO0212H Modul; NTSXBA0100H Sockel |
| Obligatorisches Zubehör | NTSXTB12_1_H Klemmenblock |
| Produktkompatibilität | NTSN |
| Kompatible Produktfamilie | SPS-/Motion-Steuerung - Modicon M262; Modicon M580; Dritthersteller |
| Geräteanwendung | Industrieller Einsatz in rauer Umgebung |
| Anzahl Diskrete Ausgänge | 2 |
| Gruppe Von Ausgangskanälen | 2 Gruppen von 1 Kanal |
| Diskrete Ausgangslogik | Positive Logik (Source) |
| Diskrete Ausgangsspannung | 24 V DC |
| Betriebsmodus | Synchron/Isochron |
Zusatzmerkmale27
| Anzahl Diskrete Ausgänge | 2 Transistor |
|---|---|
| Modus Der Ausgangsverdrahtung | 1, 2 oder 3-Draht |
| Diskreter Ausgangsstrom | 2 A pro Kanal; 4 A je Modul |
| Diskrete Ausgangsfrequenz | 1 kHz für ohmsche Last; 0,5/LI² Hz für induktive Last |
| Reaktionszeit Am Ausgang | 70 µs einschalten; 120 µs ausschalten |
| Max. Leckstrom | 0,0001 mA pro Kanal |
| Max. Spannungsabfall | <0,25 V pro Kanal (von externer Stromversorgung) für DC; <0,35 V pro Kanal (vom internen Stromverteilungsmodul) für DC |
| Max. Wolframlast | <48 W |
| Parallelisierung Der Ausgänge | Ja für Redundanz; Ja für doppelten Strom; Ja für gleiche Gruppe (max. 2) |
| Ausgangsschutztyp | Transientenunterdrückung pro Kanal; Kurzschlussschutz pro Kanal; Überlast-/Temperaturschutz pro Kanal; Verpolungsschutz für interne Versorgung pro Modul |
| Ausgangsdiagnose | Stromversorgungsfehler pro Kanal; Fehler in der externen Stromversorgung pro Kanal; Kurzschlussfehler pro Kanal |
| Typ Der Stromversorgung | Busspannung aus dem Stromversorgungsbus (24 V DC); Feldstrom von der Stromversorgung im Feld (24 V DC); Optionale Feldstromversorgung von externer Stromversorgung (24 V DC) |
| Bemessungs-Betriebsspannungsgrenzen | 20,4 - 28,8 V DC |
| Typische Leistungsaufnahme | 27,6 mA bei 24 V DC zum Busstrom; 0 mA bei 24 V DC zum internen Feldstromminimum; 4000 mA bei 24 V DC zum internen Feldstrommaximum |
| Elektrischer Anschluss | Schraubklemme/Federklemmleiste |
| Verlustleistung In W | 1,22 W max. bei 24 V DC |
| Isolation Zwischen Kanälen | 500 V AC |
| Isolation Zwischen Kanälen Und Klemme | 1.500 V AC |
| Isolation Zwischen Kanälen Und Erde | 1.500 V AC |
| Hot-Swapping-Fallback | Ja |
| Lokale Signalisierung | 1 LED (grün) für Betrieb des Moduls (RUN); 1 LED pro Kanal (grün) für Kanaldiagnose; 1 LED (rot) für Modulfehler (ERR) |
| Gehäusefarbe | Grau |
| Montagehalterung | Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Top Hat Typ TH35-15 Schiene entspricht IEC 60715 |
| Höhe | 100 mm |
| Breite | 15 mm |
| Tiefe | 80 mm |
| Produktgewicht | 0,073 kg |
Montage14
| Schutzart (IP) | IP20 |
|---|---|
| Beschichtung | Schutzlackierung |
| Beschriftung | CE; UKCA; CULus; RCM |
| Produktzertifizierungen | CE; UKCA; CULus; RCM; Marinezulassung - EU RO MR (in Vorbereitung); EAC (ausstehend); ATEX Zone 2 (in Vorbereitung); IECEx Zone 2 (in Vorbereitung); CCC Ex-Zone 2 (in Vorbereitung) |
| Normen | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; EN/IEC 61850-3, Standort G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit; 2014/34/EU - ATEX-Richtlinie; 2014/35/EU |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
| Verschmutzungsgrad | 2 |
| Umgebungseigenschaften | Gasbeständig CX + GX kombiniert; Salzsprühbeständig |
| Vibrationsfestigkeit | 1 g ohne Zubehör; 2 g mit Zubehör |
| Stoßfestigkeit | 15 g für 11 ms (mit und ohne Zubehör) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,300 cm |
| VPE 1 Breite | 8,800 cm |
| VPE 1 Länge | 12,000 cm |
| Verpackungsgewicht (Lbs) | 102,000 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 1,909 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
