Schneider

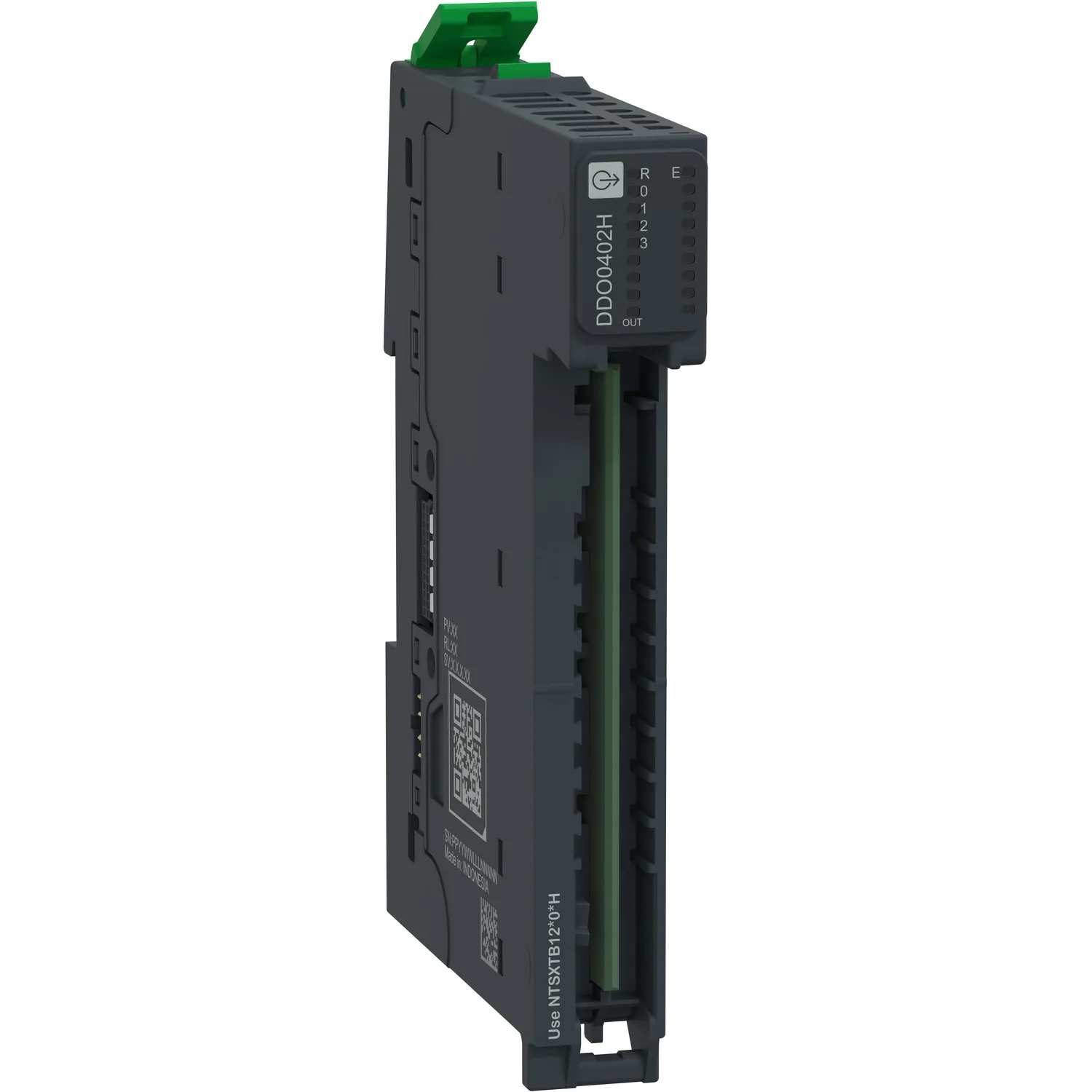

Dig. Ausgangsmodul + Sockel, 4 Ausg, 24VDC,500mA,Source,Diag, gesch, 1/2/3 Leiter,robuste Ausf, Modicon Edge I/O NTS
Schneider NTSDDO0402HK, Dig. Ausgangsmodul + Sockel, 4 Ausg, 24VDC,500mA,Source,Diag, gesch, 1/2/3 Leiter,robuste Ausf, Modicon Edge I/O NTS. Kategorie: Modicon Edge I/O NTS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:NTSDDO0402HK
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:225.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon Edge I/O NTS
- Produkt- Oder Komponententyp
- Satz für diskrete Ausgangsmodule
- Zusammenstellung Kombipaket
- NTSDDO0402H Modul; NTSXBA0100H Sockel
- Obligatorisches Zubehör
- NTSXTB12_0_H Klemmenblock
Produktbeschreibung
Dieses digitale Ausgangsmodul-Kit ist Teil der Modicon Edge I/O NTS-Reihe. Bei diesem Kit handelt es sich um eine Vormontage eines Sockels und eines digitalen Ausgangsmoduls. Es verfügt über 4 digitale Ausgänge, die bei 24 VDC arbeiten, mit einer Stromkapazität von 500mA, mit einer Source-Logik, mit einem 1/2/3-Leiter-Anschluss. Es wird zur Steuerung verschiedener Geräte verwendet, um Steuersignale zu senden, die auf der Logik des Systems basieren. Es funktioniert in einem Temperaturbereich von minus 40 bis 70 Grad Celsius. Es hat eine IP-Schutzart von IP20, und die elektronischen Komponenten und Leiterplatten sind mit einer Schutzlackierung versehen. Es ist 100 mm hoch, 15 mm breit, 69 mm tief und wiegt 0,048 kg.
Hauptmerkmale
- Integrierte Diagnose und Schutz
- Schutzbeschichtung, erweiterter Temperaturbereich, funktioniert in rauen Umgebungen
- Geräte-Echtheit (Herstellerzertifikat)
- Hot-swap-fähiges Modul
- Zeitersparnis und kürzere Markteinführungszeiten
Technische Daten
Hauptmerkmale12
| Baureihe | Modicon Edge I/O NTS |
|---|---|
| Produkt- Oder Komponententyp | Satz für diskrete Ausgangsmodule |
| Zusammenstellung Kombipaket | NTSDDO0402H Modul; NTSXBA0100H Sockel |
| Obligatorisches Zubehör | NTSXTB12_0_H Klemmenblock |
| Produktkompatibilität | NTSN |
| Kompatible Produktfamilie | SPS-/Motion-Steuerung - Modicon M262; Modicon M580; Dritthersteller |
| Geräteanwendung | Industrieller Einsatz in rauer Umgebung |
| Anzahl Diskrete Ausgänge | 4 |
| Gruppe Von Ausgangskanälen | 1 Gruppe |
| Diskrete Ausgangslogik | Positive Logik (Source) |
| Diskrete Ausgangsspannung | 24 V DC |
| Betriebsmodus | Synchron/Isochron |
Zusatzmerkmale25
| Anzahl Diskrete Ausgänge | 4 Transistor |
|---|---|
| Modus Der Ausgangsverdrahtung | 1, 2 oder 3-Draht |
| Diskreter Ausgangsstrom | 500 mA pro Kanal; 2 A je Modul |
| Diskrete Ausgangsfrequenz | 1 kHz für ohmsche Last; 0,5/LI² Hz für induktive Last |
| Reaktionszeit Am Ausgang | 90 µs max. (einschalten); 110 µs max. (ausschalten) |
| Max. Leckstrom | 0,002 mA pro Kanal |
| Max. Spannungsabfall | <0,1 V pro Kanal für DC |
| Max. Wolframlast | <12 W |
| Ausgangsschutztyp | Transientenunterdrückung pro Kanal; Kurzschlussschutz pro Kanal; Überlast-/Temperaturschutz pro Kanal; Verpolungsschutz pro Modul |
| Ausgangsdiagnose | Stromversorgungsfehler pro Kanal; Kabelbruchfehler pro Kanal; Überstromfehler pro Kanal; Rücklesefehler pro Kanal |
| Typ Der Stromversorgung | Busspannung aus dem Stromversorgungsbus (24 V DC); Feldstrom von der Stromversorgung im Feld (24 V DC) |
| Bemessungs-Betriebsspannungsgrenzen | 20,4 - 28,8 V DC |
| Typische Leistungsaufnahme | 30 mA bei 24 V DC zum Busstrom; 8,4 mA bei 24 V DC zum internen Feldstromminimum; 2010,1 mA bei 24 V DC zum internen Feldstrommaximum |
| Elektrischer Anschluss | Schraubklemme/Federklemmleiste |
| Verlustleistung In W | 1,27 W max. bei 24 V DC |
| Isolation Zwischen Kanälen Und Klemme | 1.500 V AC |
| Isolation Zwischen Kanälen Und Erde | 1.500 V AC |
| Hot-Swapping-Fallback | Ja |
| Lokale Signalisierung | 1 LED (grün) für Betrieb des Moduls (RUN); 1 LED pro Kanal (grün) für Kanaldiagnose; 1 LED (rot) für Modulfehler (ERR) |
| Gehäusefarbe | Grau |
| Montagehalterung | Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Top Hat Typ TH35-15 Schiene entspricht IEC 60715 |
| Höhe | 100 mm |
| Breite | 15 mm |
| Tiefe | 80 mm |
| Produktgewicht | 0,073 kg |
Montage14
| Schutzart (IP) | IP20 |
|---|---|
| Beschichtung | Schutzlackierung |
| Beschriftung | CE; UKCA; CULus; RCM |
| Produktzertifizierungen | CE; UKCA; CULus; RCM; Marinezulassung - EU RO MR (in Vorbereitung); EAC (ausstehend); ATEX Zone 2 (in Vorbereitung); IECEx Zone 2 (in Vorbereitung); CCC Ex-Zone 2 (in Vorbereitung) |
| Normen | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; EN/IEC 61850-3, Standort G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit; 2014/34/EU - ATEX-Richtlinie; 2014/35/EU |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
| Verschmutzungsgrad | 2 |
| Umgebungseigenschaften | Gasbeständig C3 und G2 |
| Vibrationsfestigkeit | 1 g ohne Zubehör; 2 g mit Zubehör |
| Stoßfestigkeit | 15 g für 11 ms (mit und ohne Zubehör) |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,000 cm |
| VPE 1 Breite | 9,000 cm |
| VPE 1 Länge | 11,800 cm |
| Verpackungsgewicht (Lbs) | 101,000 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 1,915 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
