Schneider

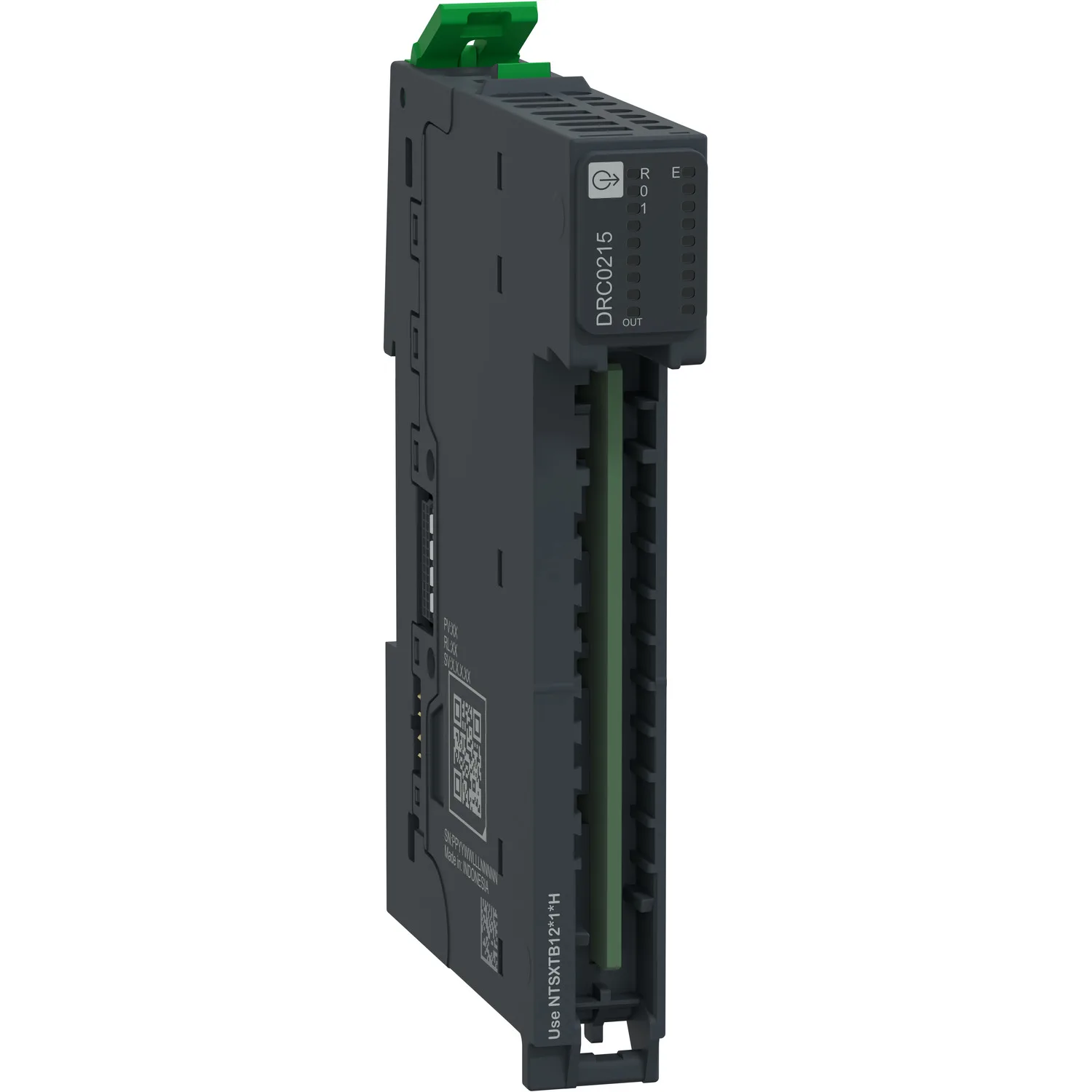

Relais-Ausgangsmodul + Sockel, 2 iso. Ausg, NO/NC,2A,5V-125VDC,24V-240VAC, Modicon Edge I/O NTS
Schneider NTSDRC0215K, Relais-Ausgangsmodul + Sockel, 2 iso. Ausg, NO/NC,2A,5V-125VDC,24V-240VAC, Modicon Edge I/O NTS. Kategorie: Modicon Edge I/O NTS. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:NTSDRC0215K
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:210.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon Edge I/O NTS
- Produkt- Oder Komponententyp
- Satz für diskrete Ausgangsmodule
- Zusammenstellung Kombipaket
- NTSDRC0215 Modul; NTSXBA0100H Sockel
- Obligatorisches Zubehör
- NTSXTB12_1_H Klemmenblock
Produktbeschreibung
Dieses Relais-Ausgangsmodul-Kit ist Teil der Modicon Edge I/O NTS-Reihe. Bei diesem Kit handelt es sich um eine Vormontage eines Sockels und eines Relais-Ausgangsmoduls. Es verfügt über 2 isolierte NO/NC-Relaisausgänge, 2A, die zwischen 5 bis 125V DC und 24V bis 240V AC arbeiten. Es wird zur Steuerung verschiedener Geräte mit Hilfe von Relais mit Öffner/Schliesser-Kontakten verwendet. Es funktioniert in einem Temperaturbereich von minus 20 bis 60 Grad Celsius. Es hat eine IP-Schutzart von IP20. Es ist 100 mm hoch, 15 mm breit, 88 mm tief und wiegt 0,073 kg.
Hauptmerkmale
- Geräte-Echtheit (Herstellerzertifikat)
- Hot-swap-fähiges Modul
- Zeitersparnis und kürzere Markteinführungszeiten
- Reduziert Kosten und ungeplante Ausfallzeiten
- Erhöhung der Flexibilität
Technische Daten
Hauptmerkmale11
| Baureihe | Modicon Edge I/O NTS |
|---|---|
| Produkt- Oder Komponententyp | Satz für diskrete Ausgangsmodule |
| Zusammenstellung Kombipaket | NTSDRC0215 Modul; NTSXBA0100H Sockel |
| Obligatorisches Zubehör | NTSXTB12_1_H Klemmenblock |
| Produktkompatibilität | NTSN |
| Kompatible Produktfamilie | SPS-/Motion-Steuerung - Modicon M262; Modicon M580; Dritthersteller |
| Geräteanwendung | Industrieanwendung |
| Anzahl Diskrete Ausgänge | 2 |
| Gruppe Von Ausgangskanälen | 2 Gruppen von 1 Kanal |
| Diskrete Ausgangsspannung | 24 - 250 V AC; 5 - 125 V DC |
| Betriebsmodus | Asynchron |
Zusatzmerkmale27
| Anzahl Diskrete Ausgänge | 2 Relaisausgänge (Form C mit S/Ö) |
|---|---|
| Modus Der Ausgangsverdrahtung | 2-Draht |
| Diskreter Ausgangsstrom | 2 A max. pro Ausgang bei 30 V DC oder 250 V AC (resistiv); 0,2 A max. pro Ausgang bei 125 V DC (resistiv) |
| Min. Schaltstrom | 10 mA 5 V DC |
| Diskrete Ausgangsfrequenz | 2 Hz für ohmsche Last; 0,5 Hz für induktive Last; 2 Hz für Lampenlast |
| Reaktionszeit Am Ausgang | 20 ms Aktivierung; 13 ms Deaktivierung |
| Mechanische Lebensdauer | 10000000 Zyklen |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 2 A pro Kanal |
| Parallelisierung Der Ausgänge | Ja für logische Verknüpfungen; Ja für redundante Steuerung der Last |
| Ausgangsdiagnose | Stromversorgungsfehler pro Kanal |
| Elektrische Lebensdauer | 150000 Zyklen 2 A 250 V AC; 150000 Zyklen 2 A 30 V DC; 300000 Zyklen 1 A 250 V AC; 300000 Zyklen 1 A 30 V DC |
| Typ Der Stromversorgung | Busspannung aus dem Stromversorgungsbus (24 V DC); Feldstrom von Feldstromversorgung (5 - 125 V DC oder 24 - 250 V AC) |
| Bemessungs-Betriebsspannungsgrenzen | 20,4 - 28,8 V DC |
| Typische Leistungsaufnahme | 27,6 mA bei 24 V DC zum Busstrom; 1,2 mA bei 24 V DC zum internen Feldstromminimum; 21,4 mA bei 24 V DC zum internen Feldstrommaximum |
| Elektrischer Anschluss | Schraubklemme/Federklemmleiste |
| Verlustleistung In W | 1,4 W max. bei 24 V DC |
| Isolation Zwischen Kanälen | 1.780 V AC |
| Isolation Zwischen Kanälen Und Klemme | 3.000 V AC |
| Isolation Zwischen Kanälen Und Erde | 3.000 V AC |
| Hot-Swapping-Fallback | Ja |
| Lokale Signalisierung | 1 LED (grün) für Betrieb des Moduls (RUN); 1 LED pro Kanal (grün) für Kanaldiagnose; 1 LED (rot) für Modulfehler (ERR) |
| Gehäusefarbe | Grau |
| Montagehalterung | Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Top Hat Typ TH35-15 Schiene entspricht IEC 60715 |
| Höhe | 116,6 mm |
| Breite | 15 mm |
| Tiefe | 81 mm |
| Produktgewicht | 0,073 kg |
Montage13
| Schutzart (IP) | IP20 |
|---|---|
| Beschriftung | CE; UKCA; CULus; RCM |
| Produktzertifizierungen | CE; UKCA; CULus; RCM; Marinezulassung - EU RO MR (in Vorbereitung); EAC (ausstehend); ATEX Zone 2 (in Vorbereitung); IECEx Zone 2 (in Vorbereitung); CCC Ex-Zone 2 (in Vorbereitung) |
| Normen | EN/IEC 61131-2; EN 61010-2-201; UL 61010-2-201; IACS E10; EN/IEC 61000-6-5, Schnittstelle Typ 1 und Typ 2; EN/IEC 61850-3, Standort G; EN/IEC 60079-0; EN 50155; EN 50121-4; EN 50121-5 |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit; 2014/34/EU - ATEX-Richtlinie; 2014/35/EU |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung |
| Verschmutzungsgrad | 2 |
| Umgebungseigenschaften | Gasbeständig C3 und G2 |
| Vibrationsfestigkeit | 1 g ohne Zubehör; 2 g mit Zubehör |
| Stoßfestigkeit | 15 g für 11 ms (mit und ohne Zubehör) |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 2,5 cm |
| VPE 1 Breite | 8,3 cm |
| VPE 1 Länge | 11,6 cm |
| Verpackungsgewicht (Lbs) | 76,65 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 15 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 1,4256 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 512 |
| VPE 3 Höhe | 14,9 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 60 cm |
| VPE 3 Gewicht | 55,62 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
