Schneider
Dez. E/A -Modul OTB, Ethernet TCP/IP, 0-100m
Nicht im Verkauf

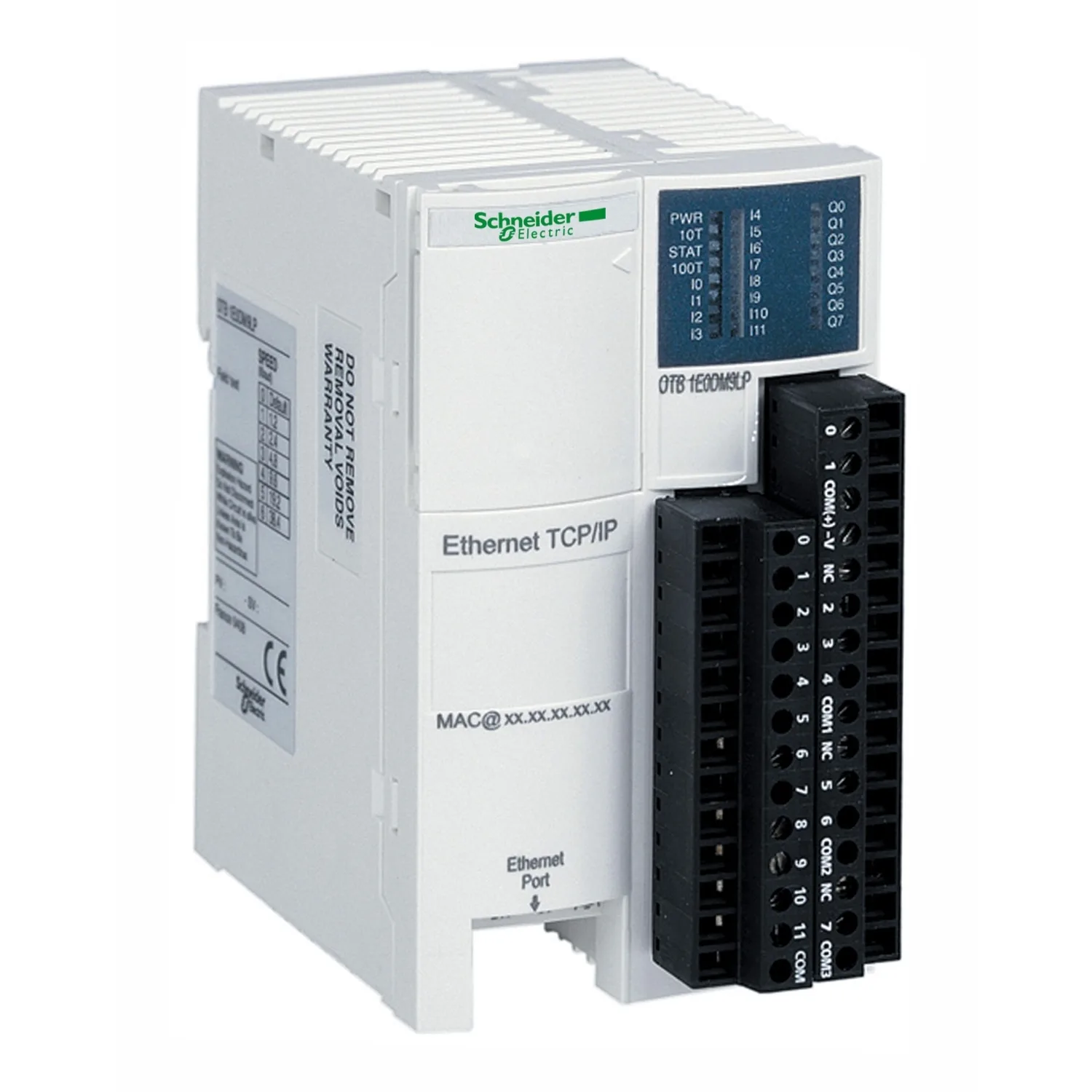

Schneider OTB1E0DM9LP, Dez. E/A -Modul OTB, Ethernet TCP/IP, 0-100m. Kategorie: Advantys OTB. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:OTB1E0DM9LP
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Modicon OTB
- Produkt- Oder Komponententyp
- Dezentrales E/A-Modul
- Anzahl Digitale Eingänge
- 12 entspricht EN/IEC 61131 Typ 1
- Diskrete Eingangslogik
- Sink oder Source
Produktbeschreibung
Dezentrales E/A-Modul Otb - Ethernet Tcp/Ip - 0..100 M
Technische Daten
Hauptmerkmale8
| Baureihe | Modicon OTB |
|---|---|
| Produkt- Oder Komponententyp | Dezentrales E/A-Modul |
| Integrierte Schnittstellen | Ethernet TCP/IP RJ45, Übertragungsmodus: 1 verdrillte Zweidrahtleitung bei 10/100 Mbit/s, WebserverTransparent Ready Klasse A10 |
| Anzahl Digitale Eingänge | 12 entspricht EN/IEC 61131 Typ 1 |
| Diskrete Eingangslogik | Sink oder Source |
| Diskreter Eingangsstrom | 5 mA für I0 - I1; 5 mA für I6 - I7; 7 mA für I2 - I5; 7 mA für I8 - I11 |
| Anzahl Digitale Ausgänge | 2 PNP-Halbleiter für Q0 - Q1 Ausgangsfunktion: Quelle; 6 Relais für Q2 - Q7 |
| Digitaler Ausgangsstrom | 2.000 mA für Relais; 300 mA für fester Zustand |
Zusatzmerkmale50
| Konzept | Transparent Ready |
|---|---|
| Ethernet-Anschluss | 10BASE-T/10BASE-TX |
| Bus-Länge | 0…100 m, Kupfer |
| Geräteanzahl Pro Segment | 0…256 |
| Kommunikationsdienst | Modbus-Meldungen |
| Webdienste | Kein Standard-Webserver |
| Diskrete Eingangsspannung | 24 V |
| Diskreter Eingangsspannungstyp | DC |
| Diskreter Eingangstyp | NPN oder PNP |
| Eingangsspannungsgrenzen | 20,4 - 26,4 V |
| Zeit Für Elektronisches Filtern | 0,035 ms für I0 - I1 in Zustand 1; 0,035 ms für I6 - I7 in Zustand 1; 0,04 ms für I2 - I5 in Zustand 1; 0,04 ms für I8 - I11 in Zustand 1; 0,045 ms für I0 - I1 in Zustand 0; 0,045 ms für I6 - I7 in Zustand 0; 0,15 ms für I2 - I5 in Zustand 0; 0,15 ms für I8 - I11 in Zustand 0 |
| Konfigurierbare Filterzeit | 0 ms; 3 ms; 12 ms |
| Eingangsimpedanz | 3,4 kOhm für I2 - I5; 3,4 kOhm für I8 - I11; 5,7 kOhm für I0 - I1; 5,7 kOhm für I6 - I7 |
| Diskrete Ausgangsspannung | 24 V DC fester Zustand Ausgänge; 240 V AC Relais Ausgänge; 30 V DC Relais Ausgänge |
| Ausgangsspannungsgrenzen | 20,4 - 28,8 V fester Zustand |
| Max. Ausgangsstrom | 360 mA, fester Zustand |
| Anschlüsse - Klemmen | 8 A Relais; 0,72 A fester Zustand |
| Leistungsaufnahme | 30 mA bei 5 V DC (in Zustand 1) Relaisausgang; 40 mA bei 24 V DC (in Zustand 1) Relaisausgang; 5 mA bei 5 V DC (in Zustand 0) Relaisausgang |
| Ausgangsüberspannungsschutz | 38 - 40 V |
| Max. Wolframlast | <8 W für fester Zustand |
| Reaktionszeit | 300 µs in Zustand 0 für Relais; 300 µs in Zustand 1 für Relais; 5 µs in Zustand 0 für fester Zustand; 5 µs in Zustand 1 für fester Zustand |
| Minimale Schaltbare Last | 0,1 mA |
| Prelldauer | <= 1 ms für Relais |
| Kriechstrom | 0,1 mA in Zustand 0 für fester Zustand |
| Abfallspannung | 1 V in Zustand 1 |
| Isolierung Zwischen Kanälen Und Innerer Logik | 1500 Vrms für 1 Minute für Relaisausgang; 500 Veff für 1 Minute für Eingangskreis; 500 Veff für 1 Minute für Halbleiterausgang |
| Isolation Zwischen Kanälen | Keine |
| Kontaktwiderstand | 30 MOhm |
| Elektrische Lebensdauer | 500000 Zyklen AC-1 mit 500 VA Belastung für Relaisausgang; 500000 Zyklen AC-14 mit 250 VA Belastung für Relaisausgang; 500000 Zyklen AC-15 mit 200 VA Belastung für Relaisausgang; 500000 Zyklen DC-1 mit 60 W Belastung für Relaisausgang; 500000 Zyklen DC-13 mit 30 W Belastung für Relaisausgang |
| Art Des Versorgungsstromkreises | DC |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V |
| Versorgungsspannungsgrenzen | 20,4…26,2 V |
| Eingangsstrom | 700 mA bei 26,2 V für Versorgungsstromkreis |
| Einschaltstrom | 1 A für Halbleiterausgang; 50 A für Versorgungsstromkreis |
| Leistungsaufnahme In W | 19 W |
| Max. Anzahl Von E/A-Erweiterungsmodulen | 7 |
| E/A-Erweiterungskapazität | 132 mit Schraubklemme für digitale E/A Module; 188 mit Federklemme für diskreten E/A Module; 244 mit HE 10-Stecker digitale E/A Module; 7 x 8 Eingänge oder 7 x 2 Eingänge oder 7 x (4 Eingänge/2 Ausgänge) mit Schraubklemme für analogenE/A Module |
| Isolationswiderstand | >= 10 MOhm zwischen E/A und Erdungsanschluss; >= 10 MOhm zwischen Netzanschluss und Erde |
| E/A-Anschluss | Abnehmbare Schraubklemmenleiste |
| Nummer Des Gemeinsamen Punkts | 1 für Relaisausgang (1 Schließer); 1 für Relaisausgang (2 Schließer); 1 für Relaisausgang (3 S); 1 für Eingang; 1 für Halbleiterausgang |
| Zähleingangsnummer | 2 |
| Zählkapazität | 32 Bits |
| Zählfrequenz | 5000 Hz; 20000 Hz |
| Nummer Des Impulsgebers | 2 |
| Frequenz Des Impulsgebers | 7 kHz |
| Funktion Des Impulsgebers | PLS Impulsgeberausgang; PW Impulsbreitenmodulation |
| Beschriftung | CE |
| Befestigungsmodus | Durch Klipse (35 mm symmetrische DIN-Schiene); Durch Schrauben (Tafel mit Befestigungssatz); Durch Schrauben (massive Platte m. Befest.-Kit) |
| LED-Statusanzeige | 1 LED pro Kanal (grün) E/A; 1 LED (grün) 10T; 1 LED (grün) PWR; 1 LED (gelb) 100T; 1 LED (gelb) STAT |
| Produktgewicht | 0,185 kg |
Montage16
| Schutzart (IP) | IP20 |
|---|---|
| Störfest. Gg. Kurzzeiteinbr. | 10 ms für Versorgungsstromkreis |
| Durchschlagfestigkeit | 500 V zwischen E/A und Erdungsanschluss; 500 V zwischen Netzanschluss und Erde |
| Normen | CSA; CSA C22.2 Nr. 213 Klasse I Division 2 Gruppe B; CSA C22.2 Nr. 213 Klasse I Division 2 Gruppe A; UL 508; CSA C22.2 Nr. 213 Klasse I Division 2 Gruppe C; EN 61131-2; CSA C22.2 Nr. 213 Klasse I Division 2 Gruppe D; IEC 61131-2 |
| Produktzertifizierungen | cULus |
| Umgebungstemperatur Bei Betrieb | 0…55 °C |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 30…95 % Betauung nicht zulässig |
| Verschmutzungsgrad | 2 entspricht EN 60664; 2 entspricht IEC 60664 |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3000 m |
| Vibrationsfestigkeit | 0,075 mm bei 10…57 Hz auf 35 mm symmetrische DIN-Schiene; 1 Gn bei 57…150 Hz auf 35 mm symmetrische DIN-Schiene |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht EN 61131; 15 Gn für 11 ms entspricht IEC 61131 |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 4 kV in Kontakt entspricht IEC 61000-4-2; 8 kV in der Luft entspricht EN 61000-4-2; 8 kV in der Luft entspricht IEC 61000-4-2; 4 kV in Kontakt entspricht EN 61000-4-2 |
| Best. Gg. Strahlungsfelder | 10 V/m, Radiofrequenzbereich = 80000000…2000000000 Hz entspricht EN 61000-4-3; 10 V/m, Radiofrequenzbereich = 80000000…2000000000 Hz entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 1 kV (Halbleiterrelais, 24 V E/A) entspricht IEC 61000-4-4; 2 kV (24 V-Spannungsversorgung) entspricht IEC 61000-4-4 |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,5 cm |
| VPE 1 Breite | 10,5 cm |
| VPE 1 Länge | 12,5 cm |
| Verpackungsgewicht (Lbs) | 312,0 g |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
