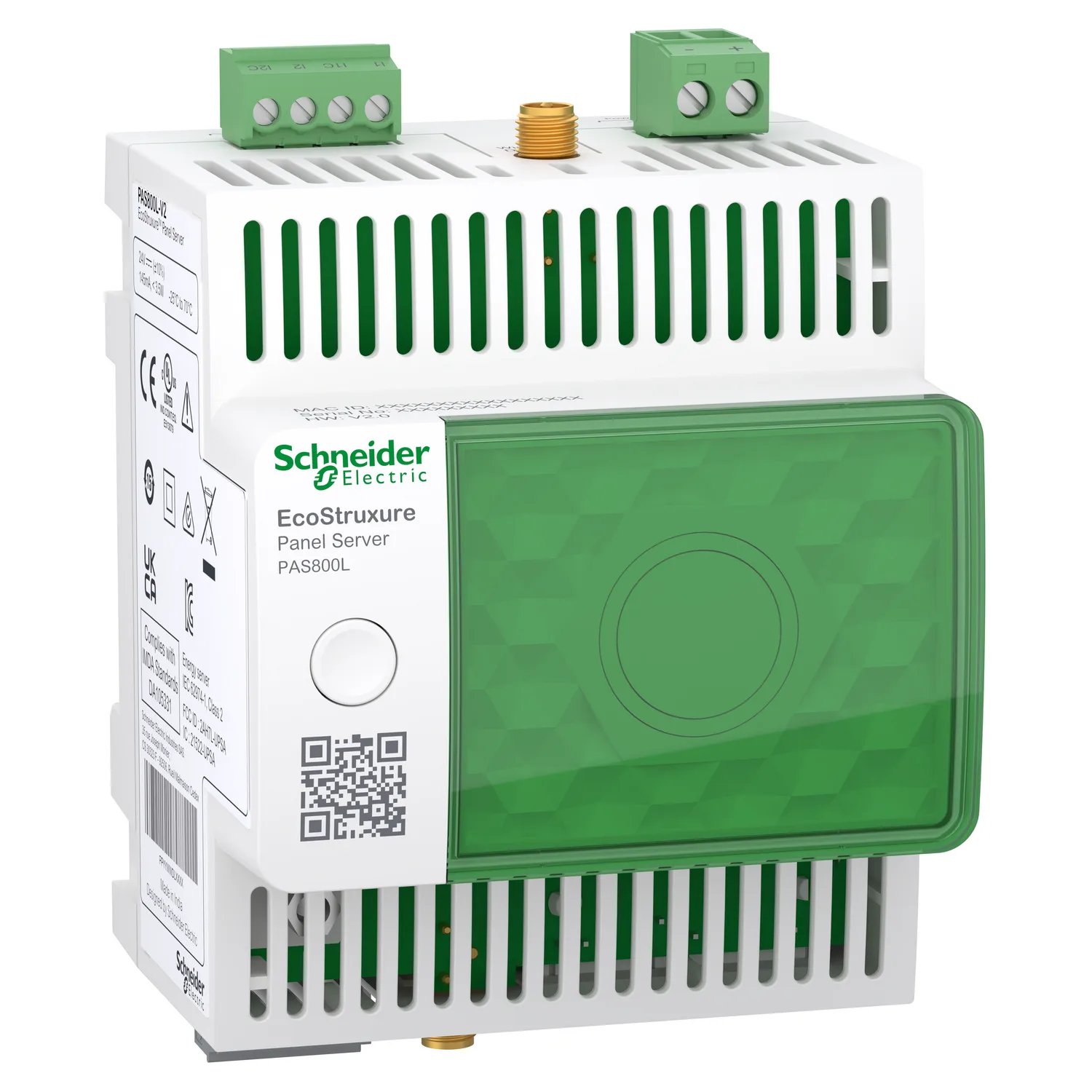

Panel Server Advanced PAS800L, Funk und Modbus RTU - Ethernet Modbus/TCP, Datenlogger und Energy Server, 24 VDC, S0
Schneider PAS800L, Panel Server Advanced , Funk und Modbus RTU - Ethernet Modbus/TCP, Datenlogger und Energy Server, 24 VDC, S0. Kategorie: EcoStruxure™ Panel Server. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:PAS800L
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,098.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- EcoStruxure
- Produktname
- Panel Server Advanced
- Produkt- Oder Komponententyp
- Gateway
- Kurzbezeichnung Des Geräts
- PAS800L
Produktbeschreibung
Der EcoStruxure Panel Server PAS800L ist ein Gateway, das die Verbindung von kabelgebundenen oder drahtlosen intelligenten IoT-Geräten mit Edge-Steuerungssoftware oder Cloud-Anwendungen ermöglicht. Verbinden Sie drahtlose Geräte von Schneider Electric wie PowerTag Energy, PowerLogic HeatTag, PowerTag Ambiant, PowerTag Control und andere. Anschluss der meisten auf dem Markt erhältlichen Modbus/RS485- und Modbus/TCP-Geräte, einschließlich Messgeräte und Schutzvorrichtungen von Schneider Electric und Drittanbietern. Dreijähriger Datenlogger mit benutzerfreundlichen Webseiten, die Energie-Dashboards, Trendanalysen der Messwerte und eine Übersicht über protokollierte Alarme bieten. Einfache Fehlerbehebung des Systems über integrierte Webseiten mit erweiterten Diagnoseinformationen und Protokollen. Einfache Inbetriebnahme über integrierte Webseiten oder mit EcoStruxure Power Commission auf Ihrem Laptop oder Mobilgerät, das Inbetriebnahmeberichte und erweiterte Funktionen bietet. Die Produktabmessungen lauten wie folgt: Breite 72 Millimeter, Tiefe 70,2 Millimeter und Höhe 93 Millimeter. 24-VDC-Stromversorgung, max. 3,5 W. Betriebstemperatur von -25 °C bis +70 °C. 5–95 % relative Luftfeuchtigkeit. Wichtige Zertifizierungen, darunter CE, UL/CSA, IEC 61010, UL 61010, IEC 62974-1, Marine-Zertifizierung, RCM, EAC und UKCA. Das Gateway kann in einem modularen Gehäuse auf einer DIN-Schiene montiert werden. Es verfügt über IP20-Anschlüsse, eine Frontblende mit Schutzart IP40 und Schutzart IP30 an den übrigen Seiten. Zwei 10/100 Base-T-Ethernet-RJ45-Anschlüsse. Modbus-RS485-Anschluss. Zwei Anschlüsse für eine externe WLAN-Antenne und eine externe Antenne für drahtlose Geräte. Anschluss für zwei digitale Eingänge für potentialfreie Kontakte oder WAGES. Direkte Mobilfunkverbindung über einen externen LTE-Router, der über Ethernet oder WLAN angeschlossen ist. Perfekt geeignet für EcoStruxure Edge-Software wie Power Monitoring Expert, Power Operations und EcoStruxure Building Operations. Entwickelt für EcoStruxure-Cloud-Anwendungen wie EcoStruxure Energy Hub, Asset Advisor und Resource Advisor.
Hauptmerkmale
- Gateway zur Integration von drahtlosen und Modbus Geräten in Energieüberwachungssysteme
- Einfache Konfiguration und Wartung durch benutzerfreundliche eingebettete Webseiten
- Betriebseffizienz für die Übertragung von Energiedaten an lokale EMS und Cloud-Anwendungen
- Verbesserte Cybersicherheit mit IEC 62443-4-1 sicheren Entwicklungslebenszyklus
- Behalten Sie den Energieverbrauch dank dreijähriger Datenerfassung und -analyse im Blick
Technische Daten
Hauptmerkmale7
| Baureihe | EcoStruxure |
|---|---|
| Produktname | Panel Server Advanced |
| Produkt- Oder Komponententyp | Gateway |
| Kurzbezeichnung Des Geräts | PAS800L |
| Geräteanwendung | Gateway & Energieserver; Datenlogger |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Kommunikations-Gateway | Ethernet TCP/IP zu drahtlosen Geräten; Ethernet/seriell |
Zusatzmerkmale34
| Produktkompatibilität | Drahtloser Zugangspunkt |
|---|---|
| Max. Leistungsaufnahme In W | 3,5 W 24 V |
| Kommunikationsnetztyp | WLAN-Infrastruktur5 GHz; WLAN-Infrastruktur2,4 GHz; Ethernet 10/100BASE-T; WLAN-Zugangspunkt2,4 GHz; Drahtlos IEEE 802.15.4; Modbus RTU Modbus-RTU-Client gerade/ungerade oder keine parity 1,2 - 115,2 Kbit/s |
| Kommunikationsprotokoll | Modbus TCP; DHCP; HTTPS; NTP/SNTP; IPv4; IPv6; TCP/IP |
| Unterstützung Von Kommunikationsanschlüssen | 2 RJ45: Ethernet; Schraubklemmenleiste: RS485 |
| Anzahl Der Geräte | 32 Modbus RTU product(s); 128 Modbus TCP/IP product(s); 40 drahtlos (IEEE 802.15.4) product(s) - gemischt; 85 drahtlos (IEEE 802.15.4) product(s) - abhängig von der Konfiguration |
| Anzahl Der Klientenverbindungen | 64 Modbus TCP/IP |
| Speicherkapazität | HW V2: 64 GB eMMC; HW V1: 32 GB eMMC; HW V1: 512 MB NAND |
| Anzahl Der Eingänge | 2 digital |
| Anschlüsse - Klemmen | Diskrete E/A: Schraubklemmenleiste (oben) 0,14…1,5 mm² Kabel(n); Netzteil: Schraubklemmenleiste (oben) 1,5…2,5 mm² Kabel(n); Kommunikation: Schraubklemmenleiste (unten) 0,14…1,5 mm² Kabel(n) |
| [M] Anzugsdrehmoment | Diskrete E/A: 0,25 Nm; Netzteil: 0,6 Nm; Kommunikation: 0,25 Nm |
| Drahtabisolierungslänge | Netzteil: 7 mm; Kommunikation: 7 mm; Diskrete E/A: 7 mm |
| Anzahl Der Stecker | 2 Schraubanschluss for WLAN und IEEE 802.15.4 |
| Anschlusstyp | connector(s)1 x RP-SMA WLAN for Antenne unten; connector(s)1 x RP-SMA IEEE 802.15.4 for Antenne oben |

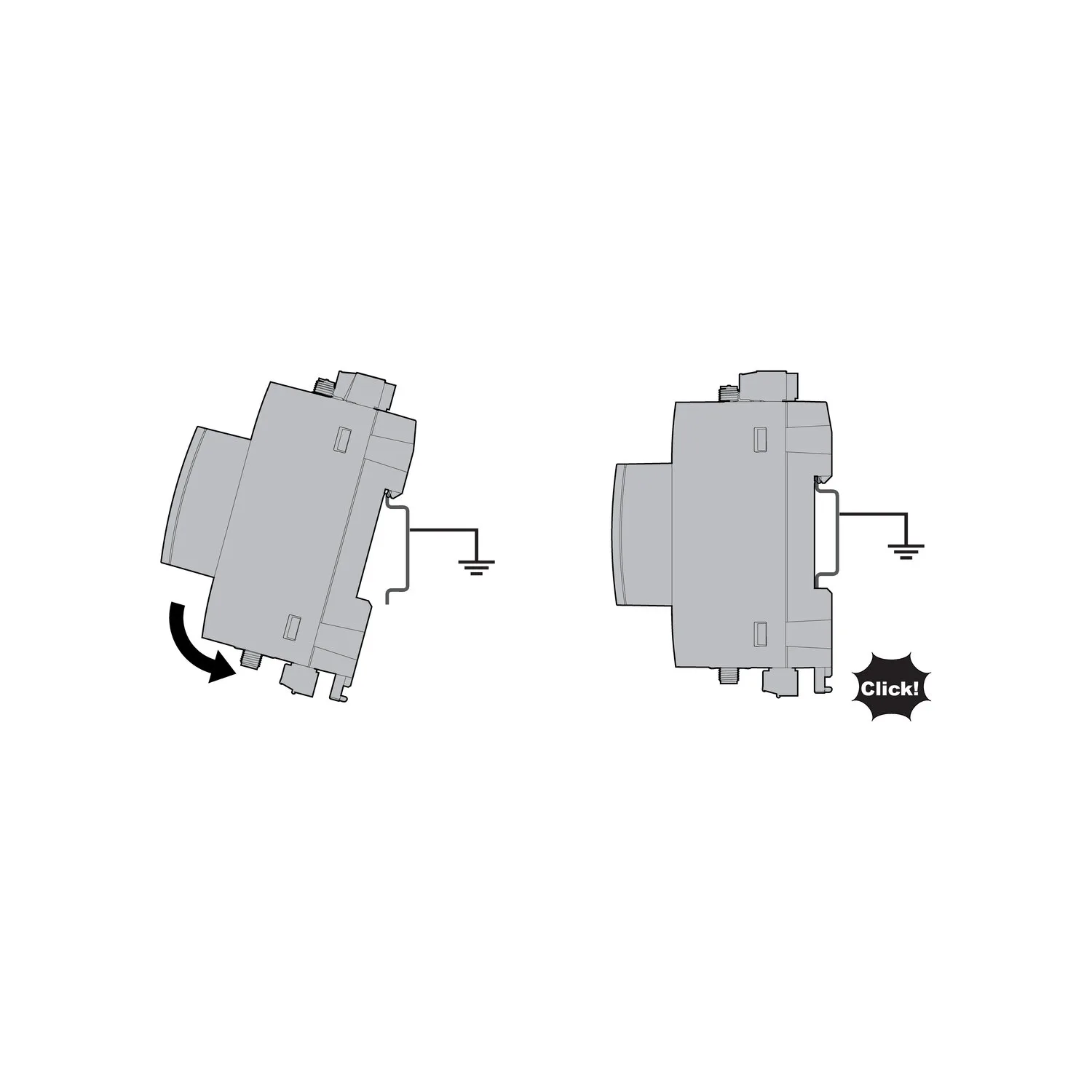

| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Produktzertifizierungen | CE; cULus; CB; RCM; UKCA; FCC; IC; DNV Marine; ANSI RF; IACS E10 |
| Normen | IEC 61010; IEC 61010-1; IEC 61010-2-201; UL 61010; UL 61010-1; UL 61010-2-201; EN 61010-1; EN 61010-2-201; CAN/CSA C22.2 Nr. 61010-1-12; CAN/CSA C22.2 Nr. 61010-2-201; IEC 62974-1; IEC 61326-1; EN 61326-1; ETSI EN 301 489-1; ETSI EN 301 489-17; EN 301-893; EN 55032; CISPR 11; ETSI EN 300 328; IEEE 802.15.4; IEEE 802.11 a/b/g/n; IEEE 802.3 af/at; FCC CFR 47 Teil 15 Klasse A; EN 62311; IEC 62311; IE |

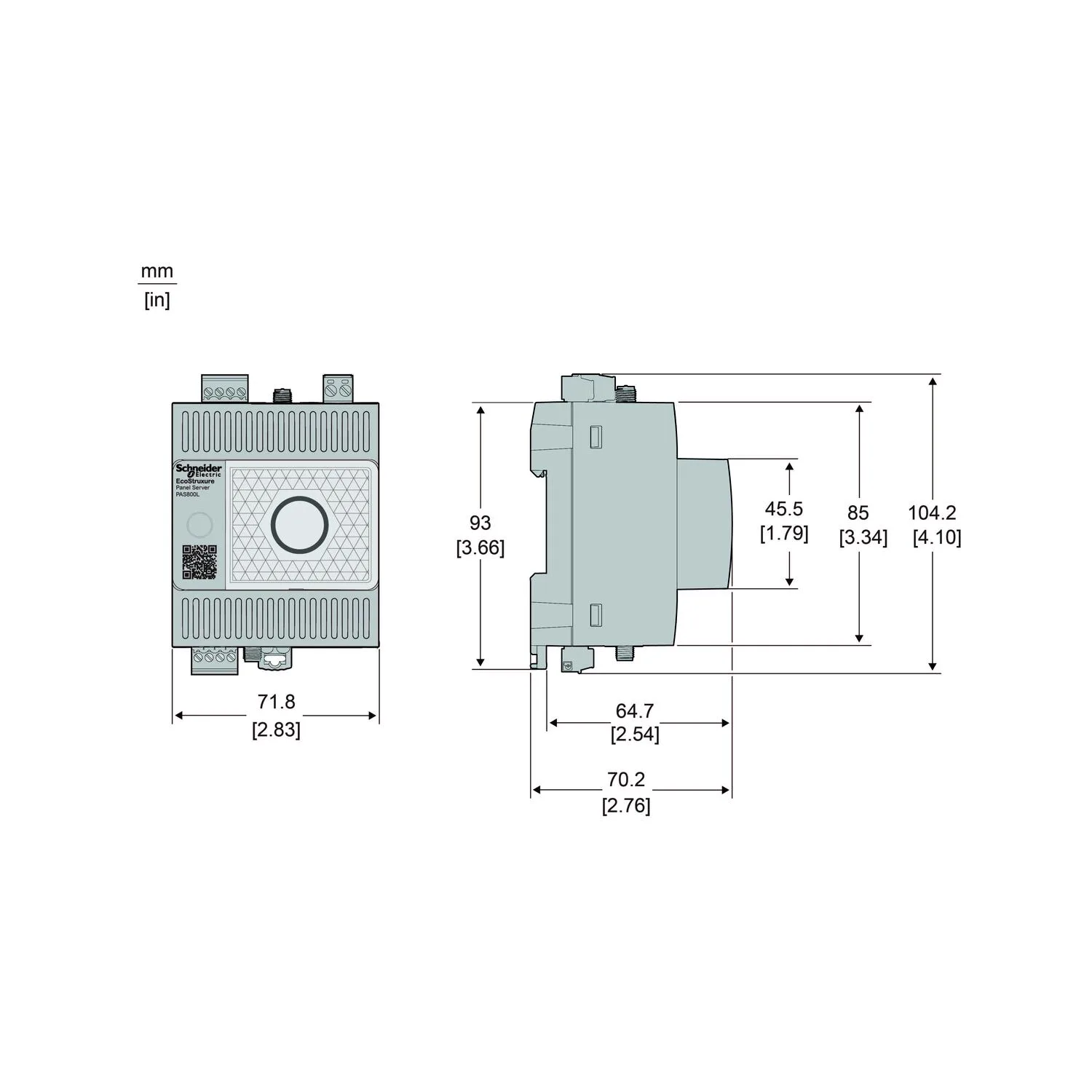

| Tiefe | 70,2 mm |
| Höhe | 93 mm |
| Breite | 72 mm |
| Produktgewicht | 186 g |
| Datenaufzeichnung | Historisches Dashbaording und Tendenzen; 3 Jahre Datenprotokolle |
| Datenpuffer Für Die Veröffentlichung In Der Cloud | 3 mo |
| Funktion Verfügbar | Integrierte Webseite für Konfiguration und Aktualisierung; Diagnosefunktionen; Diagnosebericht; Diagnose der Kommunikation; Integrierter Datenprotokollierer; Ereignisprotokollierung; Energiemanagement; Mit integriertem Webserver; Firmware-Update; Konfigurierbares Ereignis; Konfiguration der Sicherung/Wiederherstellung; CSV-Export |
| Produktspezifische Anwendung | Drahtloses Netzwerksystem von Schneider Electric |
| Topologie | Getrenntes Ethernet-Netzwerk; Geschaltetes Ethernet-Netzwerk |
| Webdienste | HTTPS-Server; SFTP-Veröffentlichung (CSV / JSON); HTTPS-Veröffentlichung (CSV / JSON); Alarmbenachrichtigung per E-Mail |
| Kommunikationsdienst | Geräteprofil für Webdienste (DPWS); Modbus TCP-Client; Modbus TCP-Server; SNTP-Client; DHCP-Client; Webserver (Energie- und Betriebseffizienz); RSTP |
| Inbetriebnahme-Schnittstelle | EcoStruxure Power Commission Desktop; EcoStruxure Power Commission Mobile (über WLAN-Zugangspunkt); EcoStruxure Power Commission Web (für die Integration von Drittgeräten); Webseite |
| Echtzeituhr | Mit RTC-Batteriesatz; Mit benutzerspezifischer Kalibrierung |
| Zeitsynchronisationsprotokoll | NTP; SNTP |
| Kompatible Produktfamilie | EcoStruxure Spezialist für Einrichtungen; EcoStruxure Gebäudebetrieb; EcoStruxure Strombetrieb; EcoStruxure Experte für Stromüberwachung; EcoStruxure Anlageberater; EcoStruxure Energie-Drehscheibe; EcoStruxure Ressourcen-Berater; Dritthersteller SCADA |
| Kommunikationsschnittstelle | Modbus- und Wireless-Produkt (IEEE802.15.4) |
Montage7
| Relative Luftfeuchtigkeit | 5…95 % |
|---|---|
| Schutzart (IP) | IP40 (Vorderseite); IP20 (Gehäuse) |
| Umgebungstemperatur Bei Betrieb | -25…70 °C bei < 2.000 m; -25…60 °C bei 2.000 - 4.000 m |
| Reduktionsfaktor | Mit einer Temperaturreduzierung von -1 °C pro 200 m 4000 - 5000 m |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Verschmutzungsgrad | 3 |
| Betriebshöhe | < 5.000 m |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 9,000 cm |
| VPE 1 Breite | 9,000 cm |
| VPE 1 Länge | 11,000 cm |
| Verpackungsgewicht (Lbs) | 247,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 8,159 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
