Schneider
Zeitrelais 10 Funktionen, 0,1 s-100 h, Relais 1 W, 24 VDC/24-240VAC

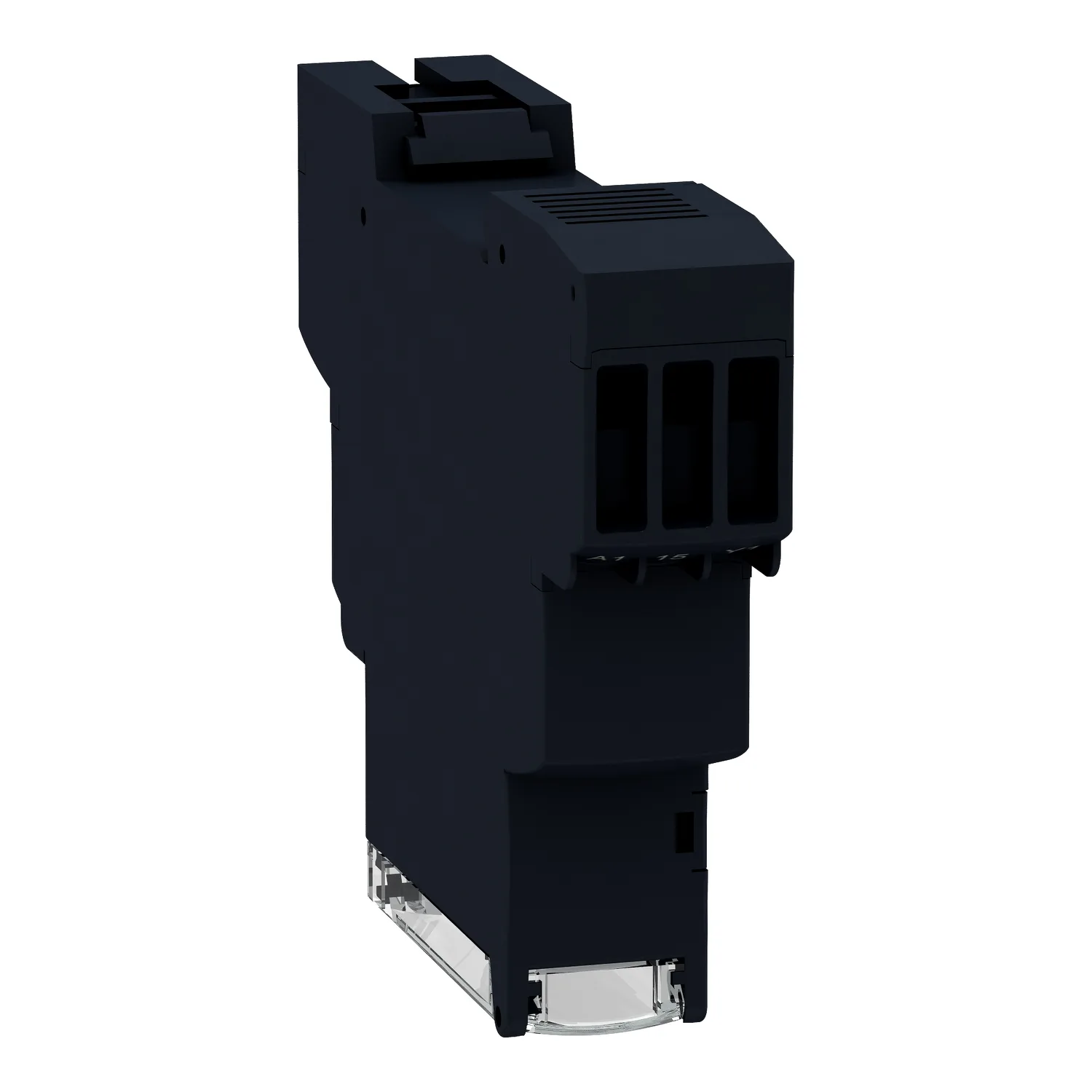

Schneider RE17RMMU, Zeitrelais 10 Funktionen, 0,1 s-100 h, Relais 1 W, 24 VDC/24-240VAC. Kategorie: Harmony Timer Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:RE17RMMU
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:95.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Zeitrelais
- Diskreter Ausgangstyp
- Relais
- Produkt- Oder Komponententyp
- Modulares Zeitrelais
- Breite
- 17,5 mm
Produktbeschreibung

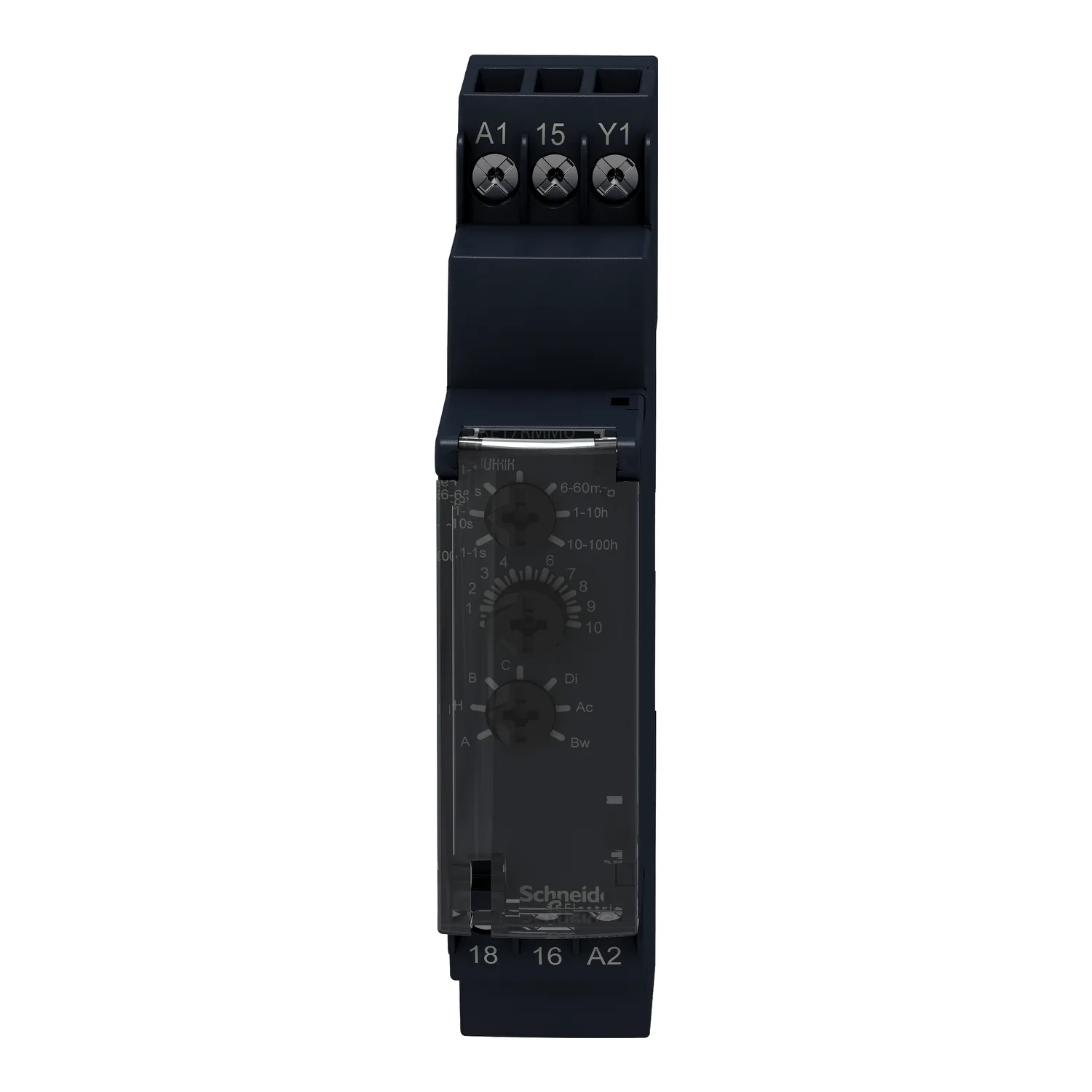

Harmony Time. Elektronisches Multifunktions-Zeitrelais zur Steuerung von Automatisierungsanwendungen. Es verfügt über 10 Zeitfunktionen. Der Zeitbereich beträgt 0,1 s - 100 h. Am Ausgang schaltet ein Relaiswechsler, der bis 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Eine LED zeigt den Status an. Die Baubreite beträgt 17,5 mm, die Montage erfolgt auf der Hutschiene und der Leitungsanschluss über Schraubklemmen. Die Versorgungsspannung beträgt 24 VDC/24-240 VAC.
Technische Daten
Hauptmerkmale8
| Baureihe | Harmony Zeitrelais |
|---|---|
| Diskreter Ausgangstyp | Relais |
| Produkt- Oder Komponententyp | Modulares Zeitrelais |
| Breite | 17,5 mm |
| Kurzbezeichnung Des Geräts | RE17R |
| Zeitverzögerungsfunktion | Einschaltverzögerung; Einschaltverzögerung und Ausschaltverzögerung; Intervall; Ausschaltverzögerung; Symmetrisches Blinken |
| Zeitverzögerungsbereich | 6 - 60 min; 1 - 10 h; 0,1 - 1 s; 1 - 10 s; 1 - 10 min; 10 - 100 h; 6 - 60 s |
| Nennausgangsstrom | 8 A |
Zusatzmerkmale46
| Art Und Zusammensetzung Der Kontakte | 1 Wechslerkontakt |
|---|---|
| Kontaktmaterial | Cadmiumfrei |
| Höhe | 90 mm |
| Tiefe | 72 mm |
| Betätigungsart | Wahlschalter Frontplatte |
| [UH,nom] Bemessungs-Betriebsspannung | 24 - 240 V AC 50/60 Hz; 24 V DC |
| Spannungsbereich | 0,85 - 1,1 Us |
| Versorgungsfrequenz | 50 - 60 Hz +/-5 % |
| Auslösung Der Eingangsspannung | 10 V |
| Anschlüsse - Klemmen | Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende; Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende; Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende; Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende |
| Anzugsmoment | 0,6…1 Nm entspricht IEC 60947-1 |
| Gehäusematerial | Polykarbonat |
| Wiederholgenauigkeit | ± 0,5 % entspricht IEC 61812-1 |
| Temperaturabweichung | ± 0,05 % / °C |
| Spannungsdrift | ± 0,2 %/V |
| Einstellgenauigkeit Der Zeitverzögerung | ± 10 % des Skalenendwertes bei 25°C entspricht IEC 61812-1 |
| Zeitverzögerungsfunktion | Einschaltverzögerung - A- Power on-delay relay; Einschaltverzögerung und Ausschaltverzögerung - Ac- On-delay and off-delay relay w/ control signal; Einschaltverzögerung - At- Power on-delay relay w/ pause/summation (Y1); Intervall - B- Single interval relay w/ control signal; Intervall - Bw- Double interval relay w/ control signal; Ausschaltverzögerung - C- Off-delay relay w/ control signal; Symme |
| Breite Des Steuersignalimpulses | 100 ms mit Last parallel geschaltet typisch; 30 ms typisch |
| Isolationswiderstand | 100 MOhm bei 500 V DC entspricht IEC 60664-1 |
| Rückstellzeit | 120 ms bei Aberregung typisch |
| Lastfaktor | 100 % |
| Leistungsaufnahme In VA | 0…32 VA bei 240 V AC |
| Max. Leistungsaufnahme In W | 0,6 W bei 24 V DC |
| Min. Schaltstrom | 10 mA bei 5 V DC |
| Maximaler Schaltstrom | 8 A AC/DC |
| Maximale Schaltspannung | 250 V AC |
| Ausschaltvermögen | 2000 VA |
| Betriebsfrequenz | 10 Hz |
| Elektrische Lebensdauer | 100000 Zyklen (8 A bei 250 V AC maximal) für ohmsch Belastung |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Spannungsfestigkeit | 2,5 kV 1 mA/1 Minute 50 Hz entspricht IEC 61812-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 5 kV während 1,2/50 μs |
| Einschaltverzögerung | 100 ms |
| Beschriftung | CE |
| Kriechstrecke | 4 kV/3 entspricht IEC 60664-1 |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | B10d = 270.000; MTTFd = 296,8 Jahre |
| Einbauposition | Jede Position bezogen auf senkrechte Montageplatte |
| Montagehalterung | 35 mm DIN-Schiene entspricht IEC 60715 |
| Lokale Signalisierung | LED-Anzeige für Dauersignal: Relais aktiv, keine Zeitsteuerung läuft; LED-Anzeige für Blinkend: Zeitsteuerung läuft 80 % AN und 20 % AUS; LED-Anzeige für Pulsierend: Relais abgeschaltet, kein Zeitfunktion aktiv (ausgenommen Di-D, Li-L) 5 % AN und 95 % AUS |
| Funktion Verfügbar | A- Power on-delay relay-1 Wechslerkontakt; Ac- On-delay and off-delay relay w/ control signal-1 Wechslerkontakt; At- Power on-delay relay w/ pause/summation (Y1)-1 Wechslerkontakt; B- Single interval relay w/ control signal-1 Wechslerkontakt; Bw- Double interval relay w/ control signal-1 Wechslerkontakt; C- Off-delay relay w/ control signal-1 Wechslerkontakt; D- Symmetrical flashing relay (startin |
| Produktgewicht | 0,07 kg |
| Steuerungstyp | Ohne Prüftaster |
| Anzahl Der Funktionen | 10 |
| Zeitverzögerungstyp | A, Ac, At, B, Bw, C, D, Di, H, Ht |
| Funktionalität | Mehrfachfunktion |
| Kompatibilitätscode | RE17 |
Montage10
| Störfestigkeit Gegen Unterbrechungen | 20 ms |
|---|---|
| Normen | 2006/95/EC; 2004/108/EC; IEC 61812-1; IEC 61000-6-2; IEC 61000-6-3; IEC 61000-6-4; IEC 61000-6-1 |
| Produktzertifizierungen | CSA; GL; cULus |
| Umgebungstemperatur Bei Lagerung | -30…60 °C |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Schutzart (IP) | IP20 (Klemmenblock) entspricht IEC 60529; IP40 (Gehäuse) entspricht IEC 60529; IP50 (Frontplatte) entspricht IEC 60529 |
| Vibrationsfestigkeit | 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 93 % Betauung nicht zulässig entspricht IEC 60068-2-30 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung: (in Kontakt), Level 3, 6 kV, entspricht IEC 61000-4-2; Störfestigkeitsprüfung bei elektrostatischer Entladung: (in der Luft), Level 3, 8 kV, entspricht IEC 61000-4-2; Suszeptibilität gegen elektromagnetische Felder: (80 MHz - 1 GHz), Level 3, 10 V/m, entspricht IEC 61000-4-3; Elektrische Funkentstörfestigkeitsprüfung: (kapazitiver Verbindungs |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 2,600 cm |
| VPE 1 Breite | 7,800 cm |
| VPE 1 Länge | 9,500 cm |
| Verpackungsgewicht (Lbs) | 80,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 3,690 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 640 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 65,700 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
