Schneider
Multifunktionszeitrelais, 0,05 s-300 h, 24-240VAC/DC, 1 W
Schneider RE22R1MYMR, Multifunktionszeitrelais, 0,05 s-300 h, 24-240VAC/DC, 1 W. Kategorie: Harmony Timer Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:RE22R1MYMR
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:124.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Zeitrelais
- Diskreter Ausgangstyp
- Relais
- Produkt- Oder Komponententyp
- Modulares Zeitrelais
- Kurzbezeichnung Des Geräts
- RE22
Produktbeschreibung

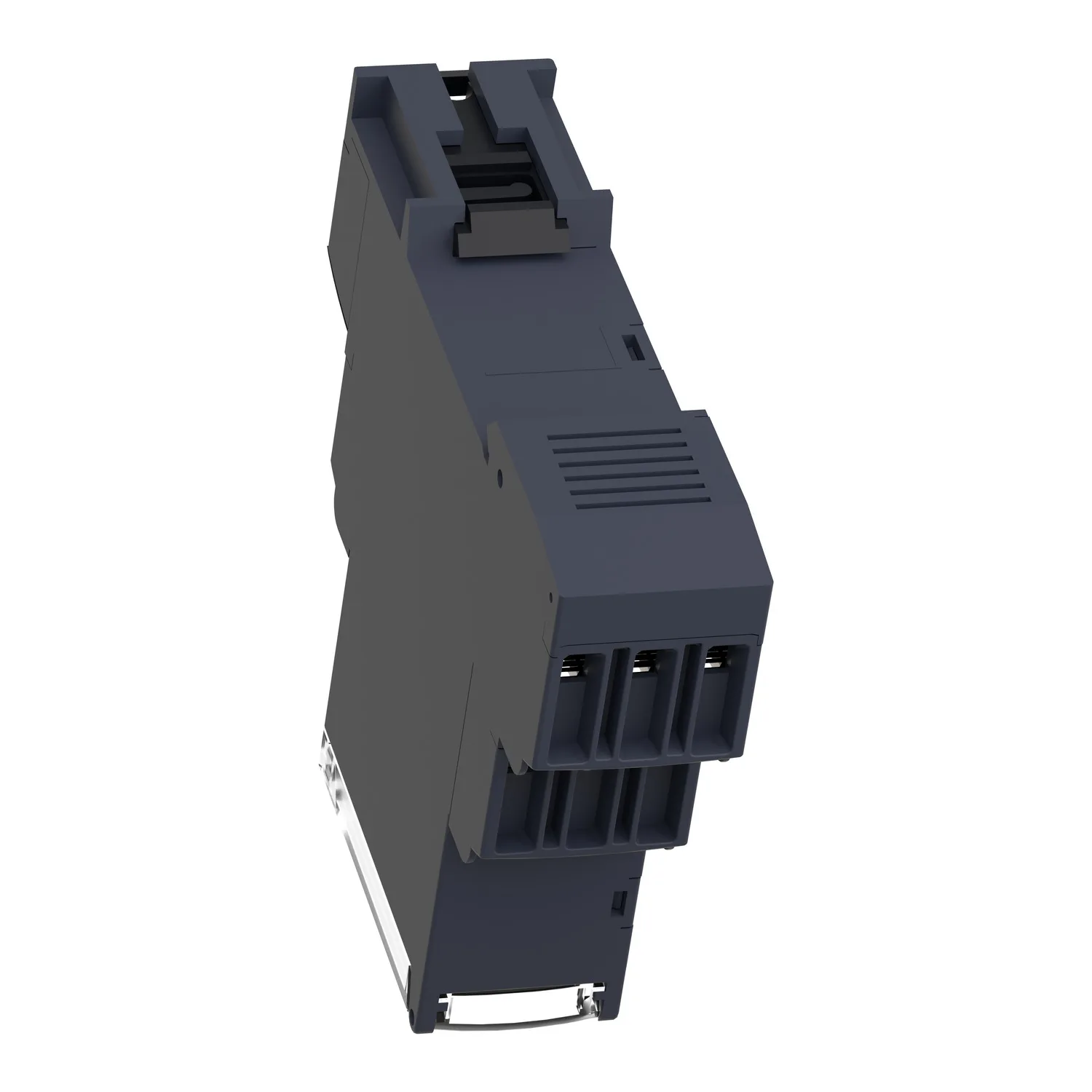

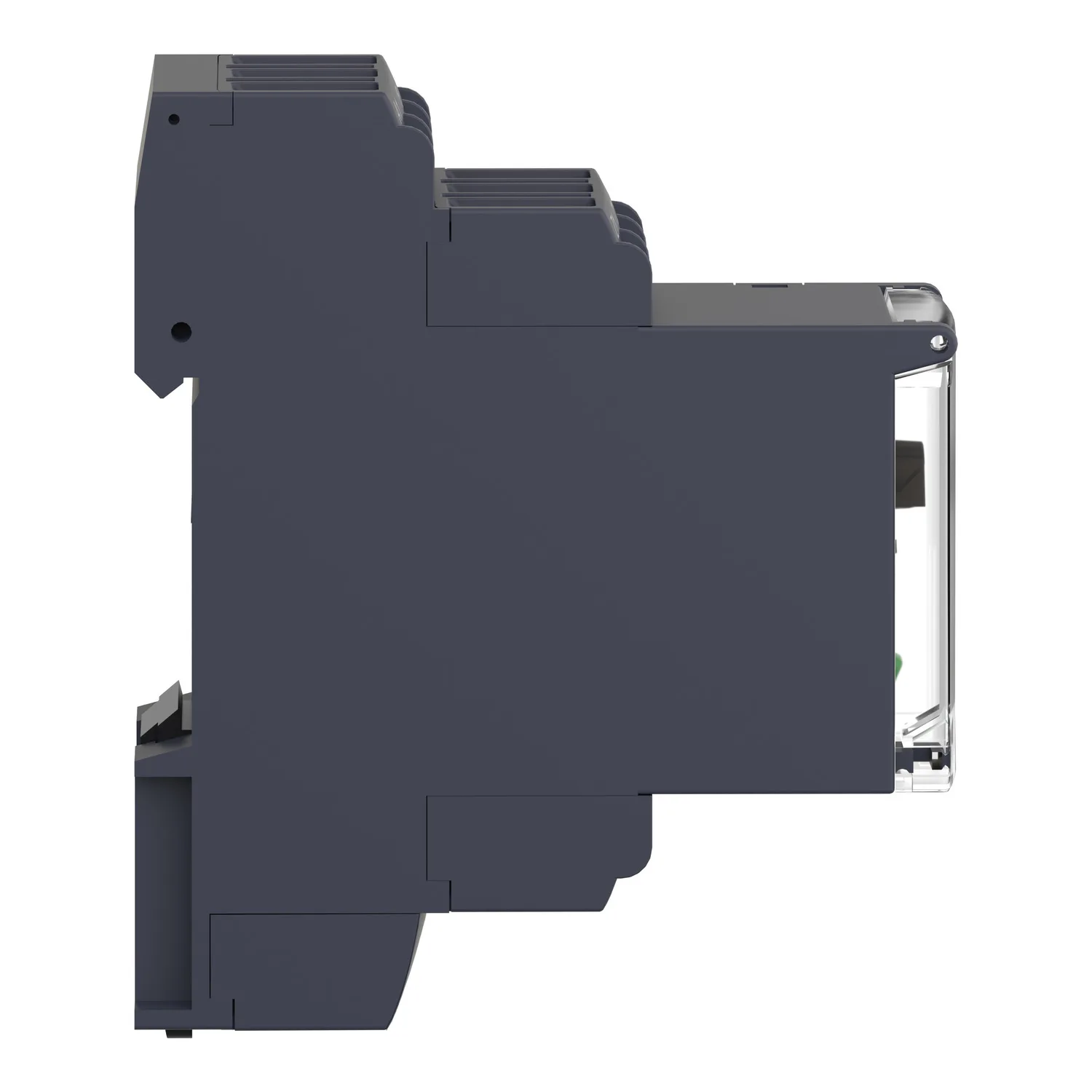

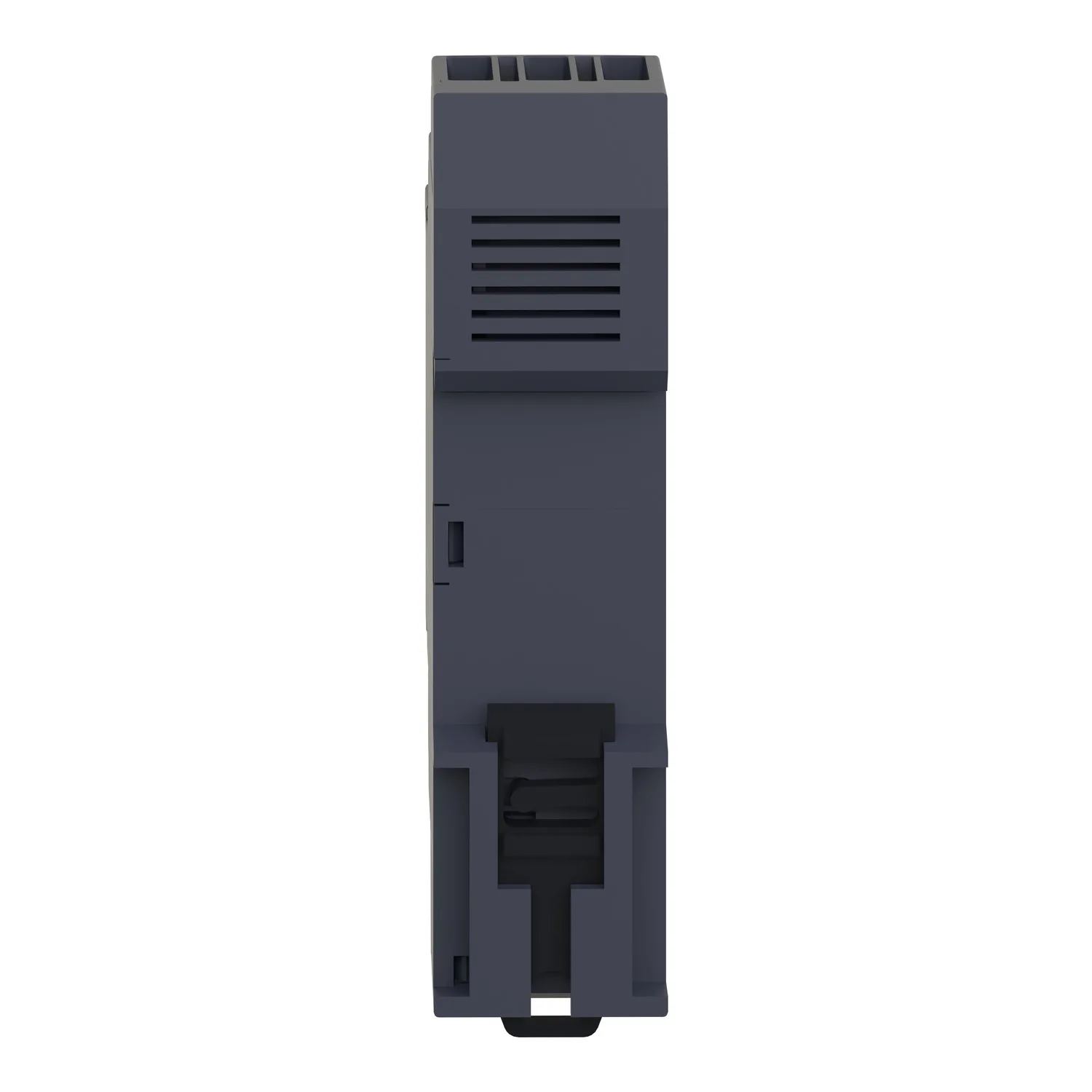

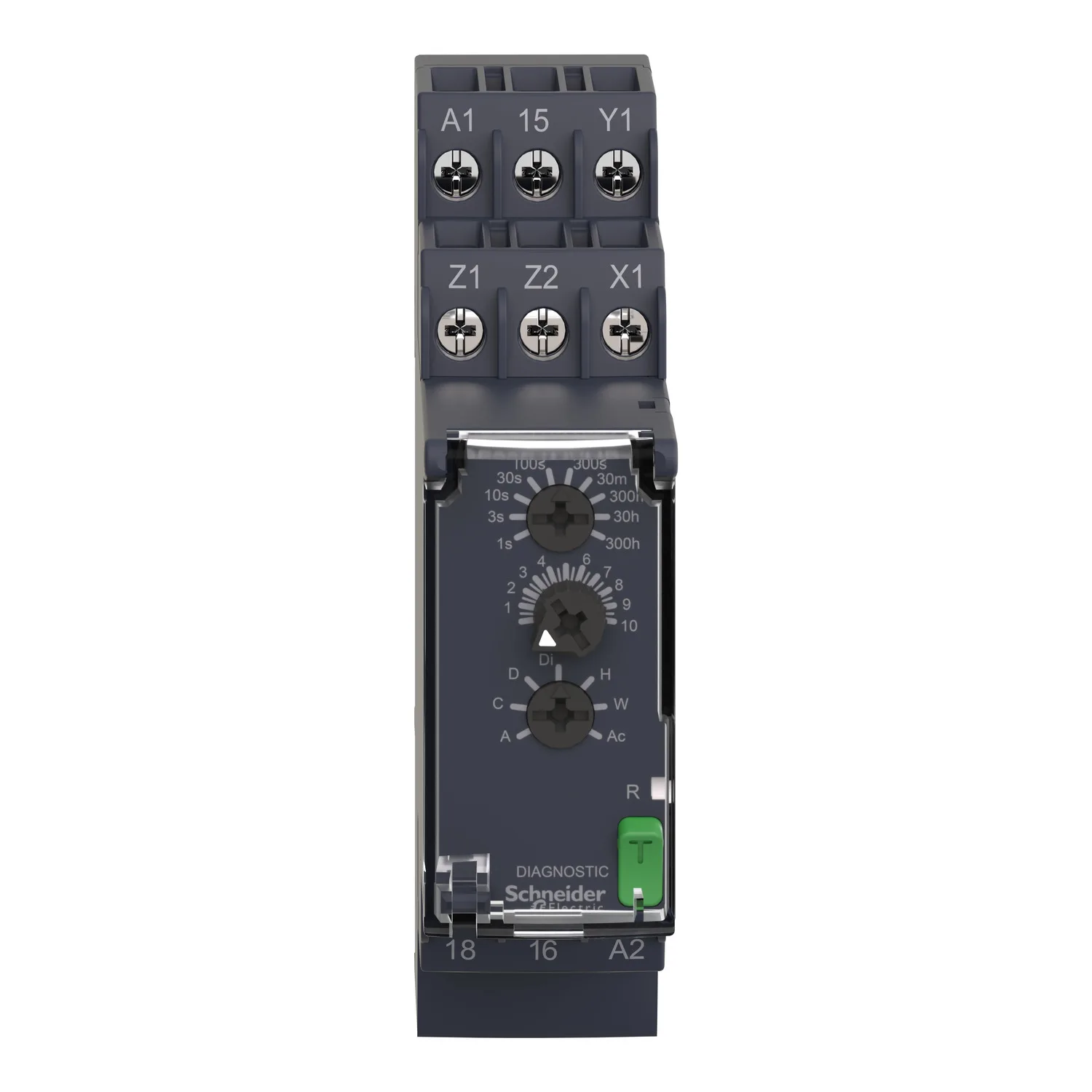

Harmony Time. Elektronisches Multifunktions-Zeitrelais zur Steuerung von Automatisierungsanwendungen in Baubreite 22,5 mm zur Montage auf der Hutschiene. Es verfügt über 18 Zeitfunktionen. Der Zeitbereich umfasst 0,05 s - 300 h. Am Ausgang schaltet ein Relaiswechsler, der bis zu 8 A belastbar ist. Die Einstellungen erfolgen über Bedienelement in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht insbesondere bei langen Zeitfunktionen das Einschalten des Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. LED-Anzeigen informieren über den Zustand. Das Weitspannungsnetzteil (24-240 VAC/DC) ermöglicht einen universellen Einsatz. Der Leitungsanschluss erfolgt über Schraubklemmen.
Technische Daten
Hauptmerkmale5
| Baureihe | Harmony Zeitrelais |
|---|---|
| Diskreter Ausgangstyp | Relais |
| Produkt- Oder Komponententyp | Modulares Zeitrelais |
| Kurzbezeichnung Des Geräts | RE22 |
| Nennausgangsstrom | 8 A |
Zusatzmerkmale40

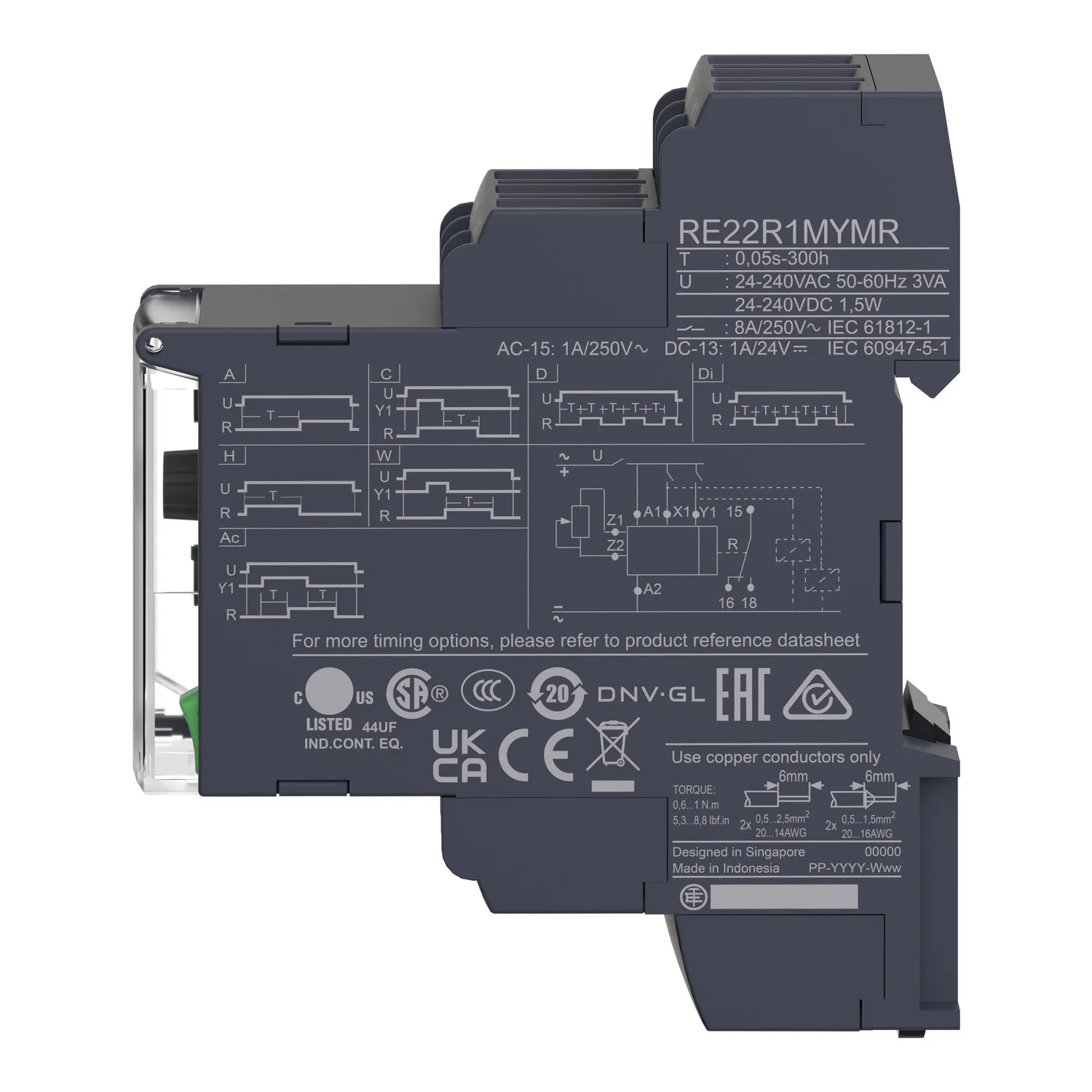

| Art Und Zusammensetzung Der Kontakte | 1 Wechslerkontakt zeitgesteuerter Kontakt, cadmiumfrei |
|---|---|
| Zeitverzögerungsfunktion | Einschaltverzögerung; Ausschaltverzögerung; Einschaltverzögerung und Ausschaltverzögerung; Symmetrisches Blinken; Intervall |
| Zeitverzögerungsbereich | 30 - 300 s; 10 - 100 s; 3 - 30 s; 30 - 300 min; 3 - 30 min; 0,3 - 3 s; 0,05 - 1 s; 30 - 300 h; 1 - 10 s; 3 - 30 h |
| Betätigungsart | Drehknopf; Diagnosetaste; Potenziometer extern |
| [UH,nom] Bemessungs-Betriebsspannung | 24 - 240 V AC/DC 50/60 Hz |
| Auslösung Der Eingangsspannung | <= 2,4 V |
| Spannungsbereich | 0,85 - 1,1 Us |
| Versorgungsfrequenz | 50 - 60 Hz +/-5 % |
| Anschlüsse - Klemmen | Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende; Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende; Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende; Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende |
| [M] Anzugsdrehmoment | 0,6…1 Nm entspricht IEC 60947-1 |
| Gehäusematerial | Polykarbonat |
| Wiederholgenauigkeit | ± 0,5 % entspricht IEC 61812-1 |
| Temperaturabweichung | ± 0,05 % / °C |
| Spannungsdrift | ± 0,2 %/V |
| Einstellgenauigkeit Der Zeitverzögerung | ± 10 % des Skalenendwertes bei 25°C entspricht IEC 61812-1 |
| Breite Des Steuersignalimpulses | 100 ms mit Last parallel geschaltet; 30 ms |
| Isolationswiderstand | 100 MOhm bei 500 V DC entspricht IEC 60664-1 |
| Wiederherstellungszeit | 120 ms bei Aberregung |
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
| Leistungsaufnahme In VA | 3 VA bei 240 V AC |
| Leistungsaufnahme In W | 1,5 W bei 240 V DC |
| Schaltleistung In VA | 2000 VA |
| Min. Schaltstrom | 10 mA bei 5 V DC |
| Max. Schaltstrom | 8 A |
| Maximale Schaltspannung | 250 V AC |
| Elektrische Lebensdauer | 100000 Zyklen, 8 A bei 250 V, AC-1; 100000 Zyklen, 2 A bei 24 V, DC-1 |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Bemessungs-Stoßspannungsfestigkeit | 5 kV für 1,2…50 µs entspricht IEC 60664-1 |
| Einschaltverzögerung | 100 ms |
| Kriechstrecke | 4 kV/3 entspricht IEC 60664-1 |
| Überspannungskategorie | III entspricht IEC 60664-1 |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | MTTFd = 205,4 Jahre; B10d = 190.000 |
| Einbauposition | Jede Position |
| Montagehalterung | 35 mm DIN-Schiene entspricht IEC 60715 |
| Status-LED | LED-Hintergrundbeleuchtung grün (Dauerlicht) für Pfeil zur Skaleneinstellung auf dem Potenziometer; LED gelb (Dauerlicht) für Ausgangsrelais ist eingeschaltet; LED gelb (schnelles Blinken) für Zeitfunktion ist aktiv und Ausgangsrelais ist abgeschaltet; LED gelb (langsames Blinken) für Zeitfunktion ist aktiv und Ausgangsrelais ist eingeschaltet |
| Funktion Verfügbar | A- Power on-delay relay-1 Wechslerkontakt; Ac- On-delay and off-delay relay w/ control signal-1 Wechslerkontakt; At- Power on-delay relay w/ pause/summation (X1)-1 Wechslerkontakt; Aw- Power on-delay relay w/ retrigger/restart-1 Wechslerkontakt; Act- On-delay and off-delay relay w/ control signal and pause/summation-1 Wechslerkontakt; C- Off-delay relay w/ control signal-1 Wechslerkontakt; Ct- Off |
| Breite | 22,5 mm |
| Produktgewicht | 0,1 kg |
| Steuerungstyp | Mit Prüftaster |
| Anzahl Der Funktionen | 18 |
Montage12
| Spannungsfestigkeit | 2,5 kV für 1 mA/1 Minute bei 50 Hz zwischen Relaisausgang und Versorgungsspannung mit Grundisolierung entspricht IEC 61812-1 |
|---|---|
| Normen | IEC 61812-1; UL 508 |
| Richtlinien | 2004/108/EG - elektromagnetische Verträglichkeit; 2006/95/EG - Niederspannungsrichtlinie |
| Produktzertifizierungen | RCM; GL; EAC; CE; CSA; CCC; UL |
| Umgebungstemperatur Bei Betrieb | -20…60 °C |
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Schutzart (IP) | IP40 Gehäuse: entspricht IEC 60529; IP50 Vorderseite: entspricht IEC 60529; IP20 Klemmen: entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Vibrationsfestigkeit | 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn nicht in Betrieb für 11 ms entspricht IEC 60068-2-27; 5 gn in Betrieb für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 95 % bei 25…55 °C |
| Elektromagnetische Verträglichkeit | Prüfung der Störfestigkeit gegen schnelle Transienten - Teststufe: 1 kV Level 3 (kapazitiver Verbindungsverschluss) entspricht IEC 61000-4-4; Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 1 kV Level 3 (Differentialbetrieb) entspricht IEC 61000-4-5; Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Level 3 (Gleichtakt) entspricht IEC 61000-4-5; Elektrostatische Entlad |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 2,900 cm |
| VPE 1 Breite | 8,600 cm |
| VPE 1 Länge | 10,000 cm |
| Verpackungsgewicht (Lbs) | 101,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 4,500 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
