Schneider
Sockel für RXG2, getrennte Kontakt-Anordnung, 5 A, 250 V, Schraubklemme, Bügel
Schneider RGZE1S48M, Sockel für RXG2, getrennte Kontakt-Anordnung, 5 A, 250 V, Schraubklemme, Bügel. Kategorie: Harmony Electromechanical Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:RGZE1S48M
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:8.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Elektromechanische Relais
- Produkt- Oder Komponententyp
- Sockel
- Produktkompatibilität
- Steckrelais RXG mit 2 Wechslerkontakte Kontakt
- Art Und Zusammensetzung Der Kontakte
- 2 Wechslerkontakte
Produktbeschreibung

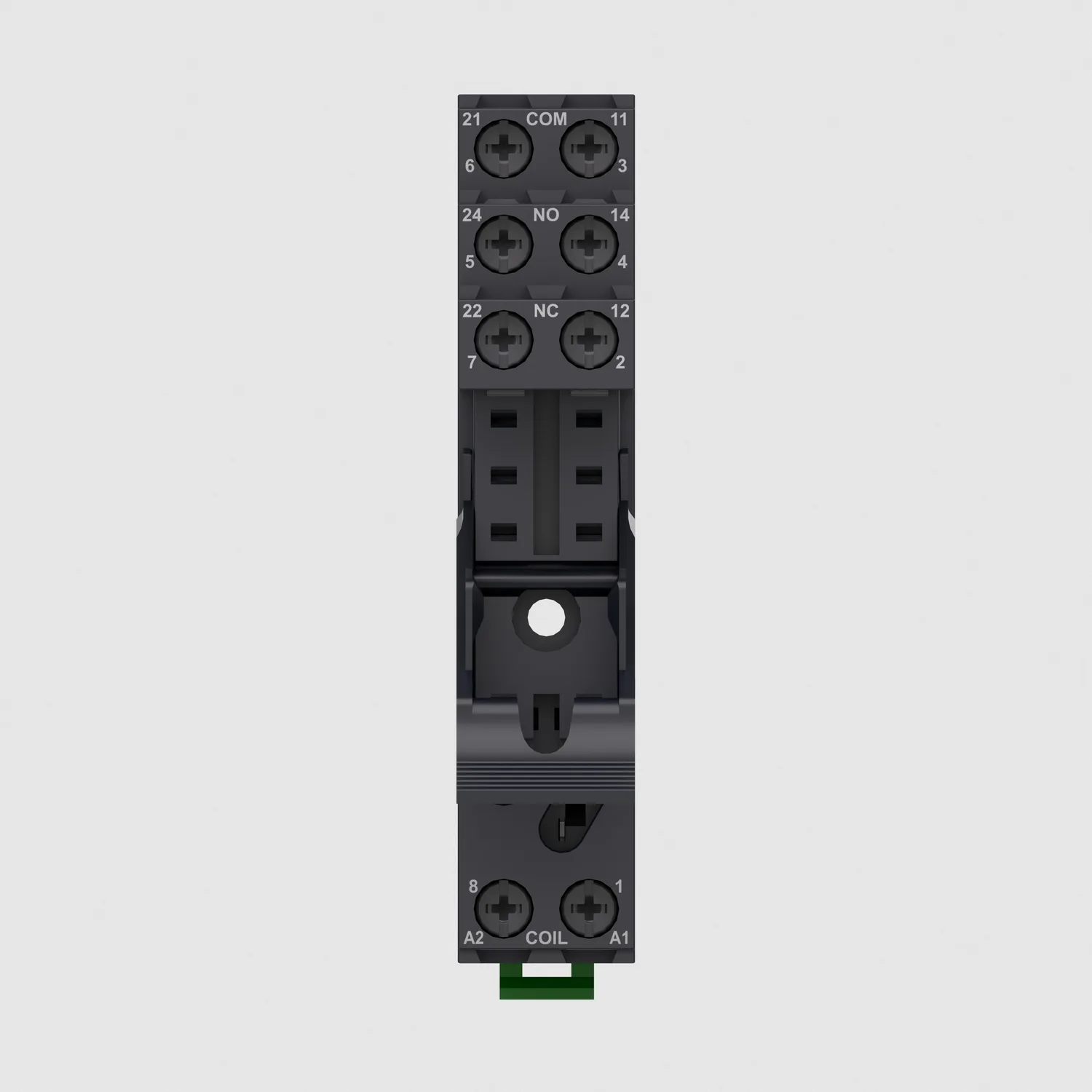

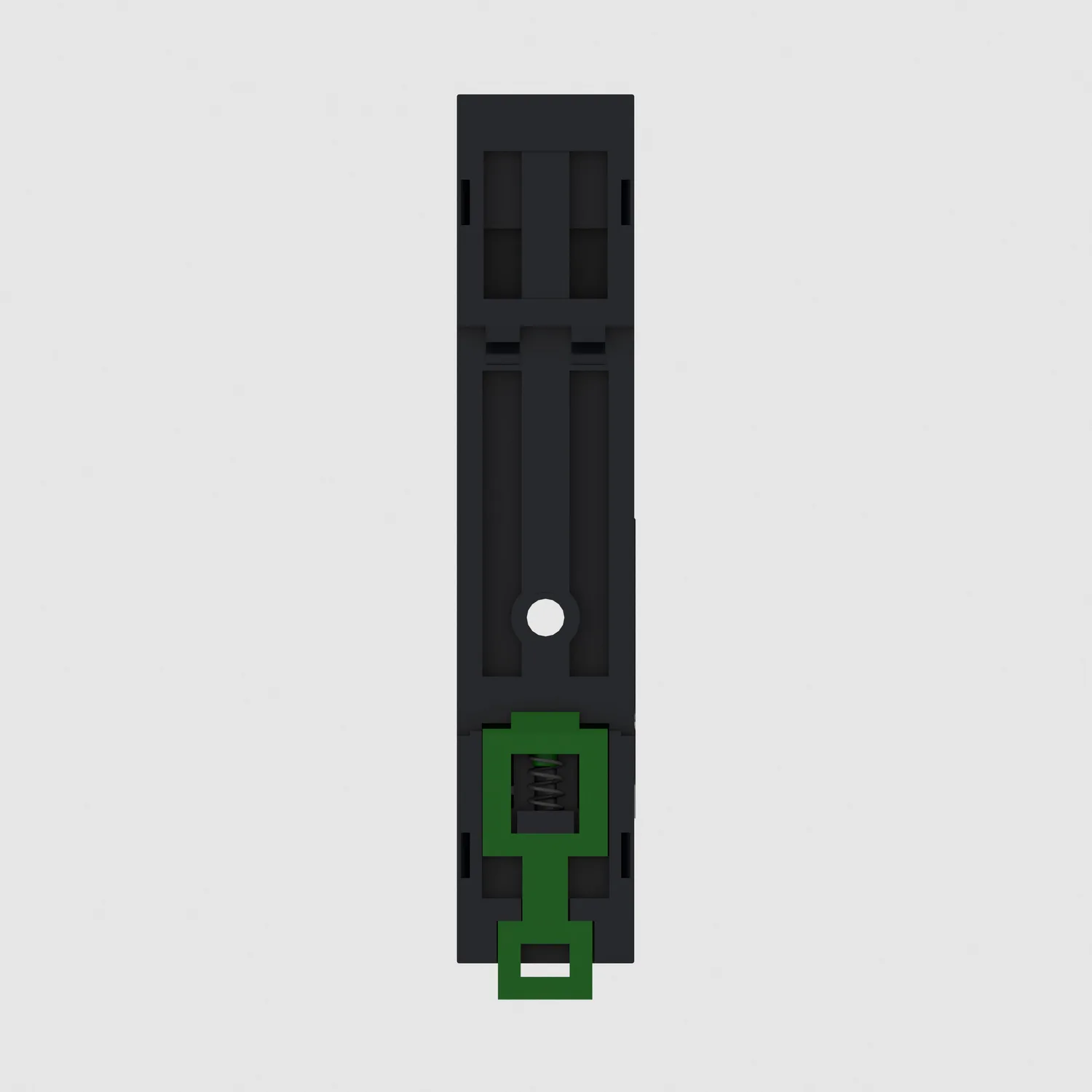

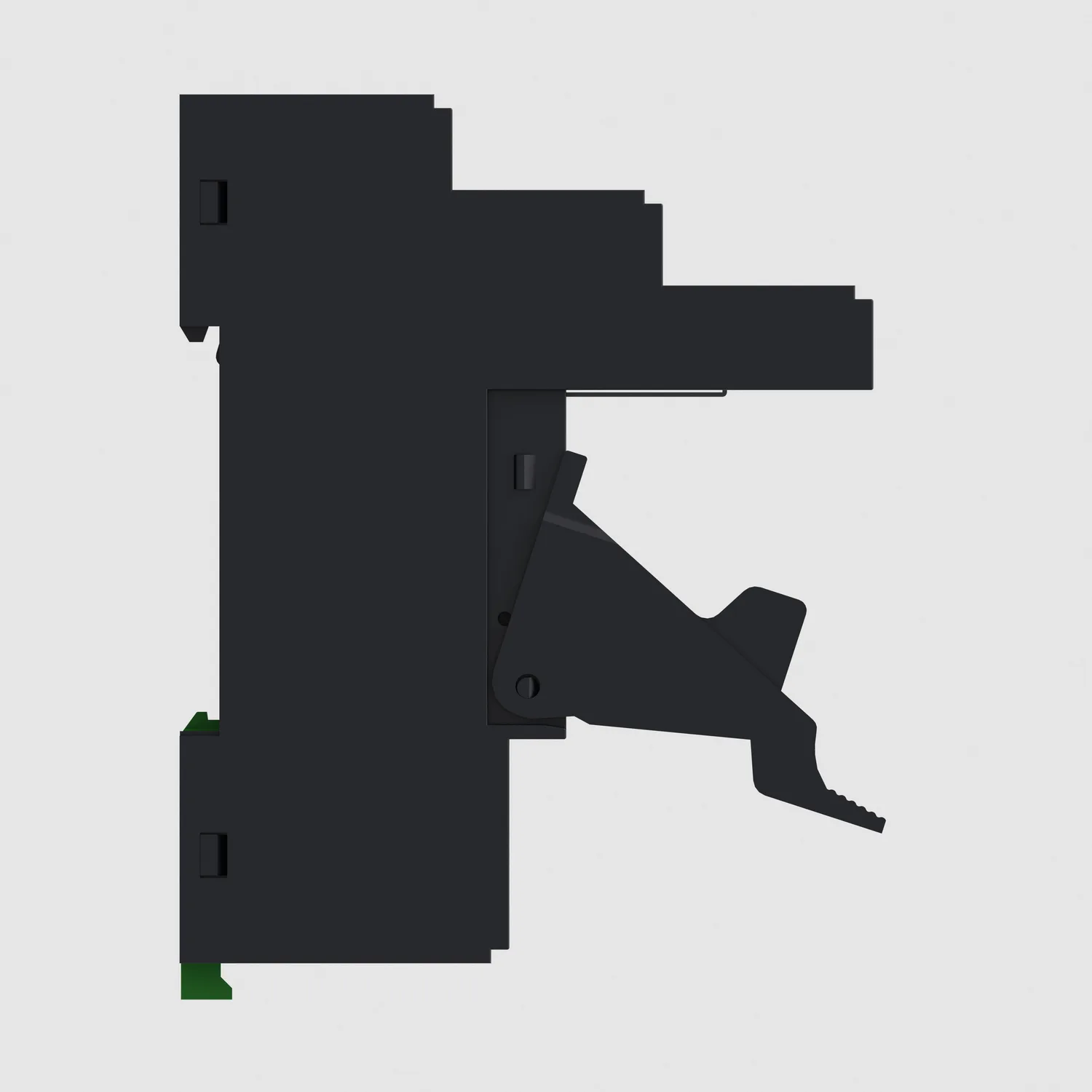

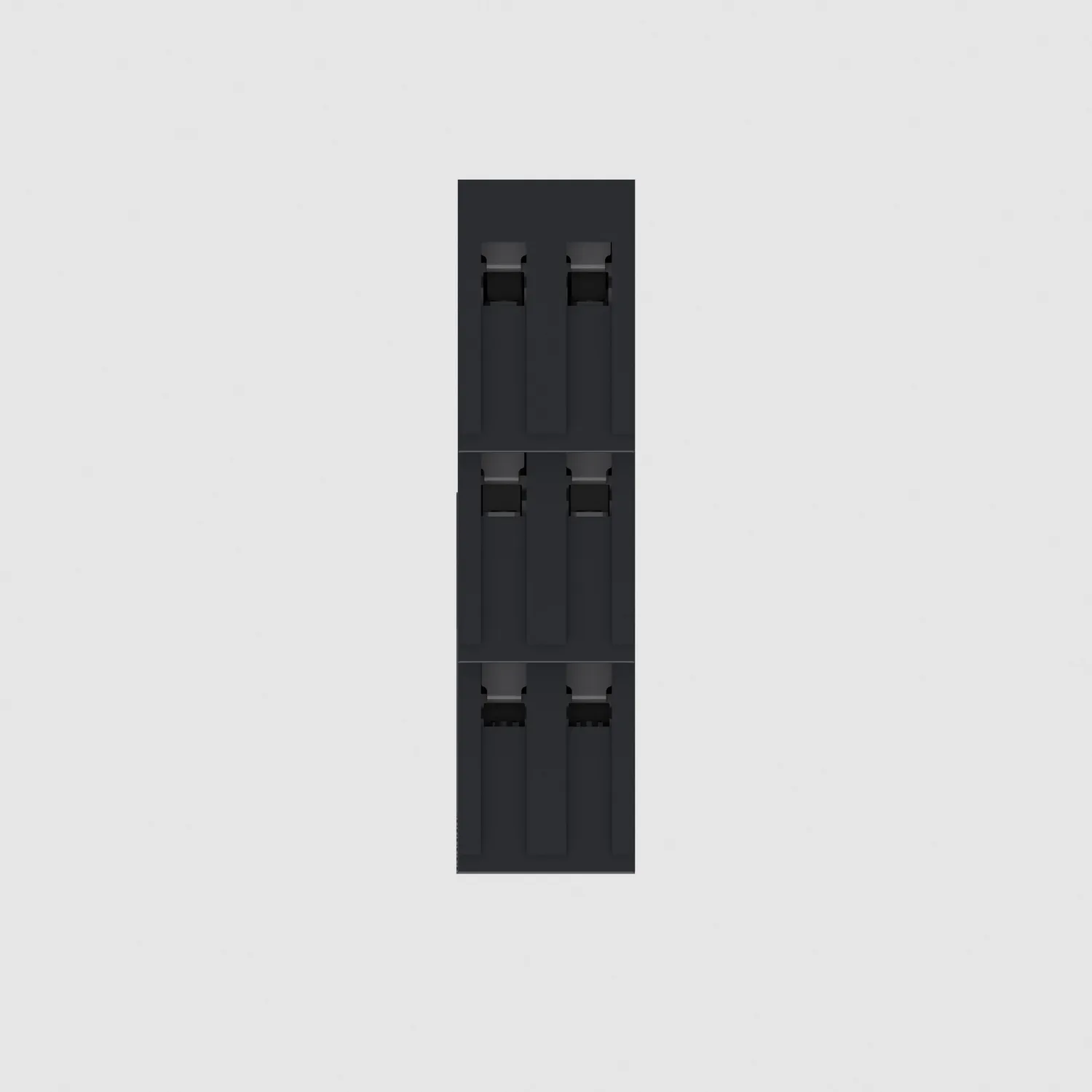

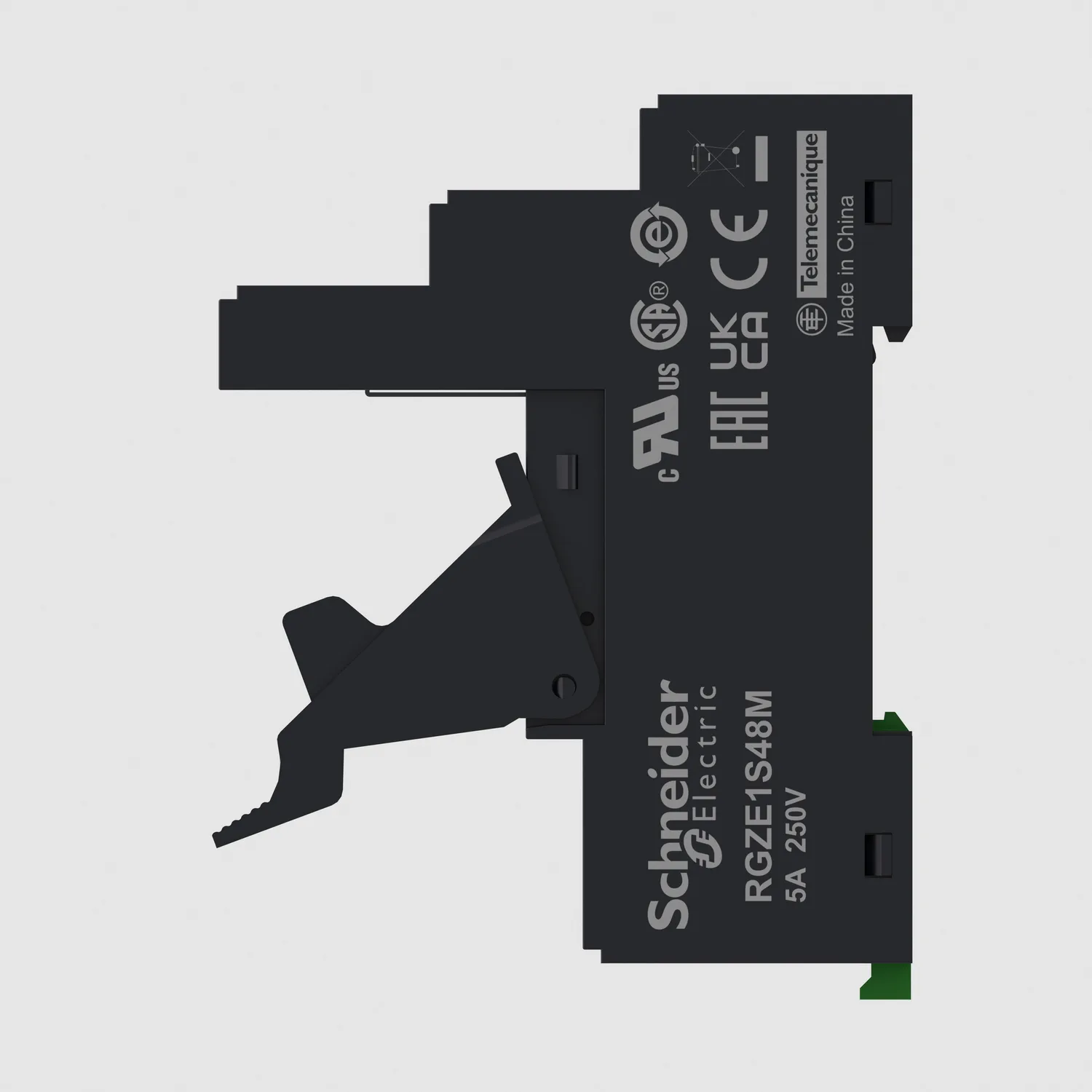

Harmony Relay. Sockel in Baubreite 15,8 mm zur Hutschienenmontage oder Schraubbefestigung auf Montageplatte für die Interface-Relais RXG2 mit zwei Wechslern. Die Schraubklemmen sind in einer getrennten Anordnung zwischen Steuer- und Lastkreis ausgeführt. In der Verpackung des Sockels ist der passende Kunststoff-Bügel zur Befestigung des RXG-Relais bereits enthalten.
Technische Daten
Hauptmerkmale5
| Baureihe | Harmony Elektromechanische Relais |
|---|---|
| Produkt- Oder Komponententyp | Sockel |
| Produktkompatibilität | Steckrelais RXG mit 2 Wechslerkontakte Kontakt |
| Art Und Zusammensetzung Der Kontakte | 2 Wechslerkontakte |
| [Ui] Bemessungs-Isolationsspannung | 250 V |
Zusatzmerkmale10
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV zwischen Spule und Kontakt with verstärkte Isolierung; 4 kV zwischen Polen with Grundisolierung; 4 kV zwischen den Klemmen and DIN-Schiene with Grundisolierung |
|---|---|
| [Ue] Bemessungs-Betriebsspannung | 250 V entspricht IEC; 300 V entspricht UL |
| Durchschlagfestigkeit | 5 kV zwischen Spule und Kontakt with verstärkte Isolierung; 3 kV zwischen Polen with Grundisolierung; 3 kV zwischen den Klemmen and DIN-Schiene with Grundisolierung |
| Anschlüsse - Klemmen | Schraubklemmen, 1 x 0,34 - 1 x 2,5 mm² (AWG 22 - AWG 14) flexibel mit Kabelende; Schraubklemmen, 2 x 0,34 - 2 x 1 mm² (AWG 22 - AWG 17) flexibel mit Kabelende; Schraubklemmen, 2 x 0,5 - 1,5 mm² (AWG 20 - AWG 16) starr ohne Kabelende; Schraubklemmen, 1 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende |
| Befestigungsmodus | Schraube (Platte); Aufsteckbar (35 mm symmetrische DIN-Schiene) |
| Drahtabisolierungslänge | 6…7 mm |
| Anordnung Der Kontaktklemmen | Separat |
| Schraubentyp | M3 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
Montage6
| Normen | CSA C22.2 Nr. 14; IEC 61984; UL 508 |
|---|---|
| Produktzertifizierungen | EAC; CE; CSA; UL; DNV-GL |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Schutzart (IP) | IP20 |
| Relative Luftfeuchtigkeit | 10…85 % |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 1,600 cm |
| VPE 1 Breite | 6,800 cm |
| VPE 1 Länge | 7,900 cm |
| Verpackungsgewicht (Lbs) | 40,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 8,500 cm |
| VPE 2 Breite | 8,600 cm |
| VPE 2 Länge | 16,500 cm |
| VPE 2 Gewicht | 444,000 g |
| VPE 3 Art | S03 |
| VPE 3 Menge | 180 |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 8,544 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
