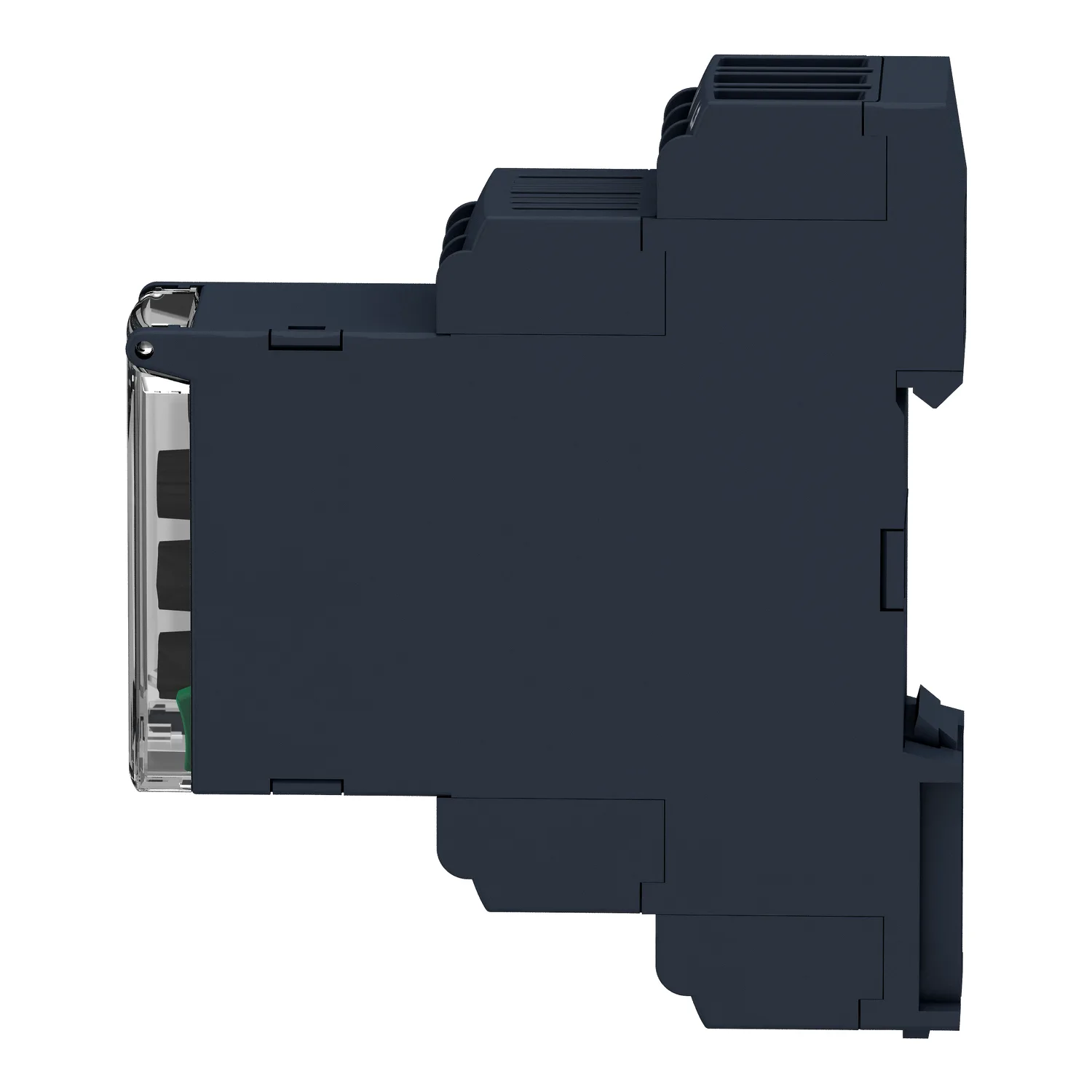

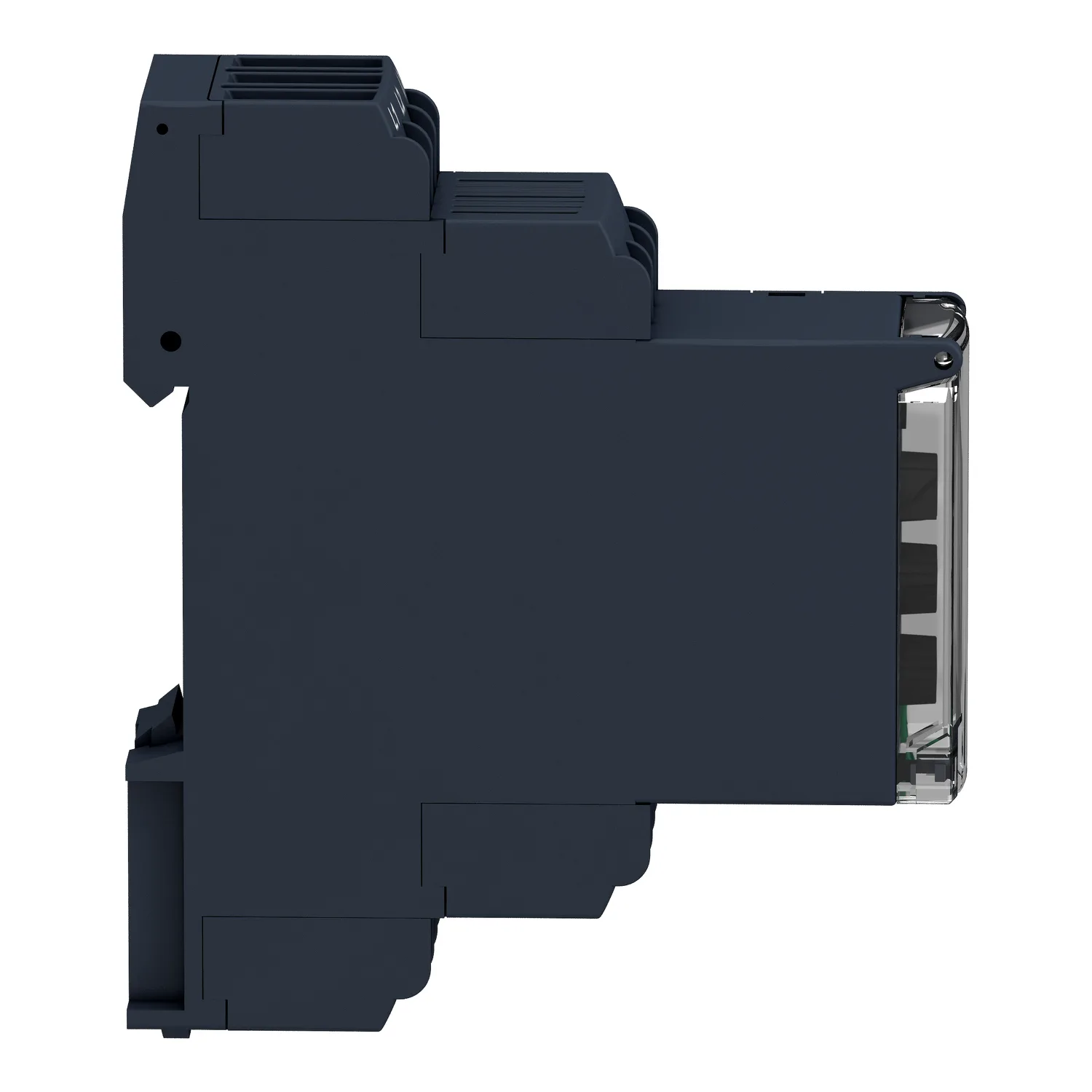

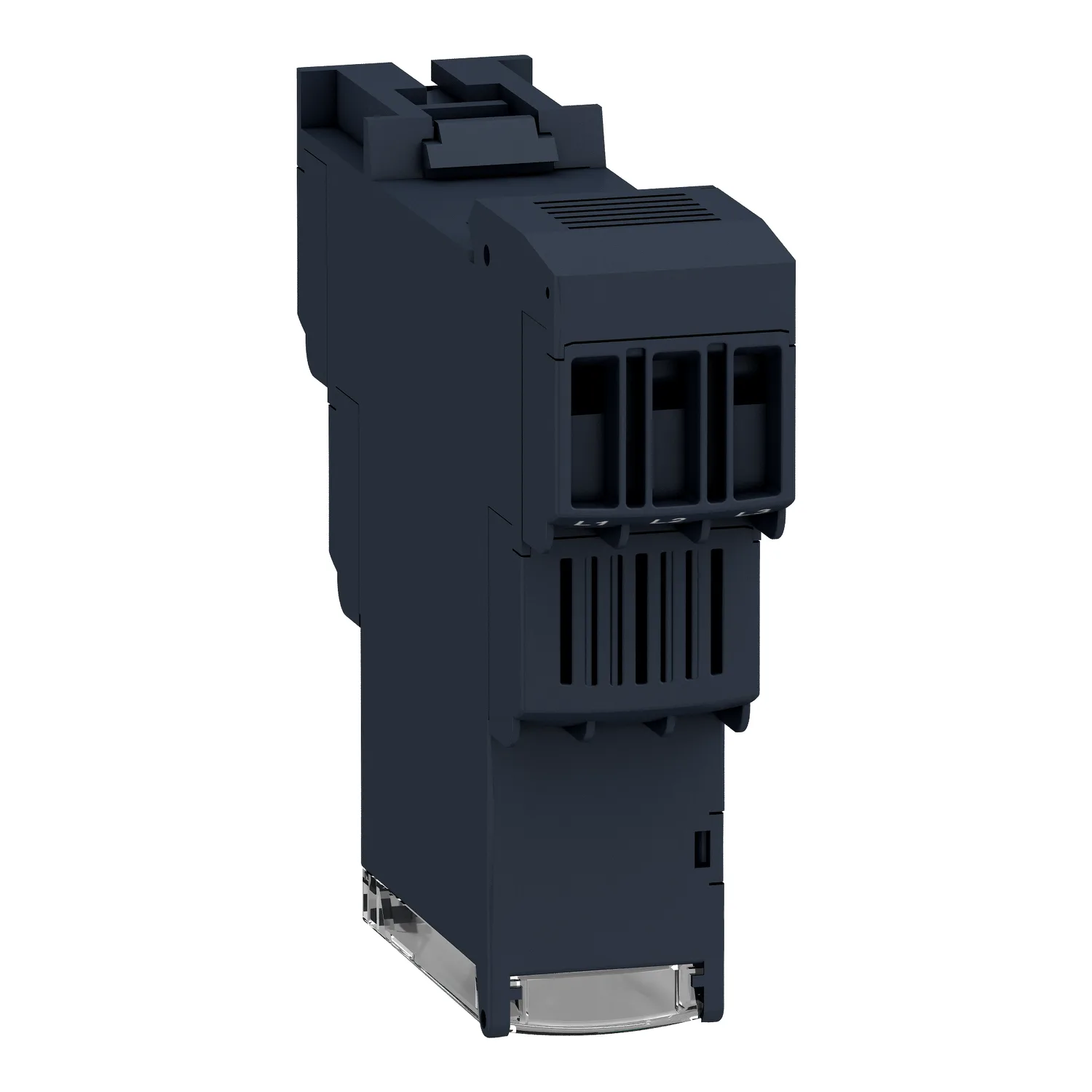

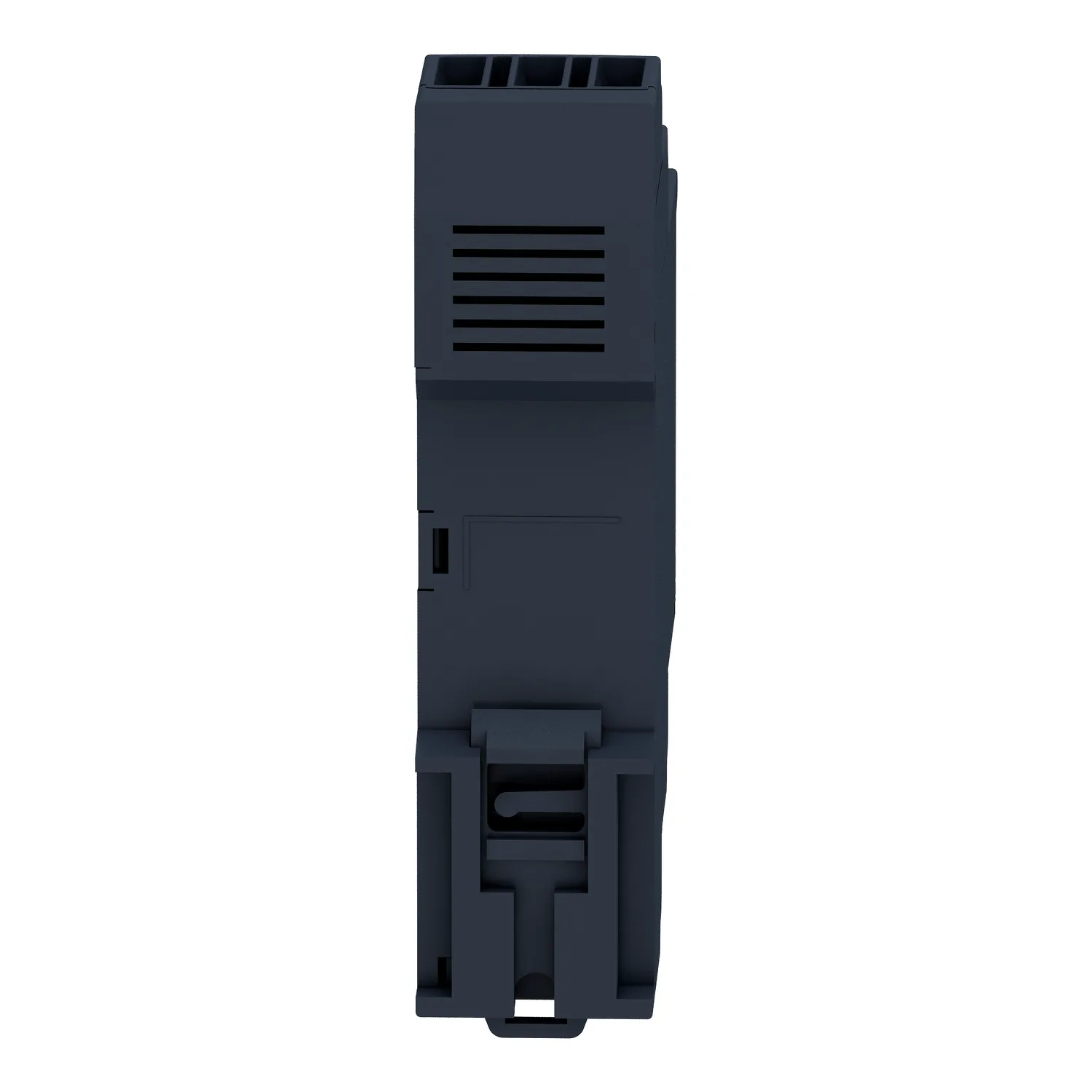

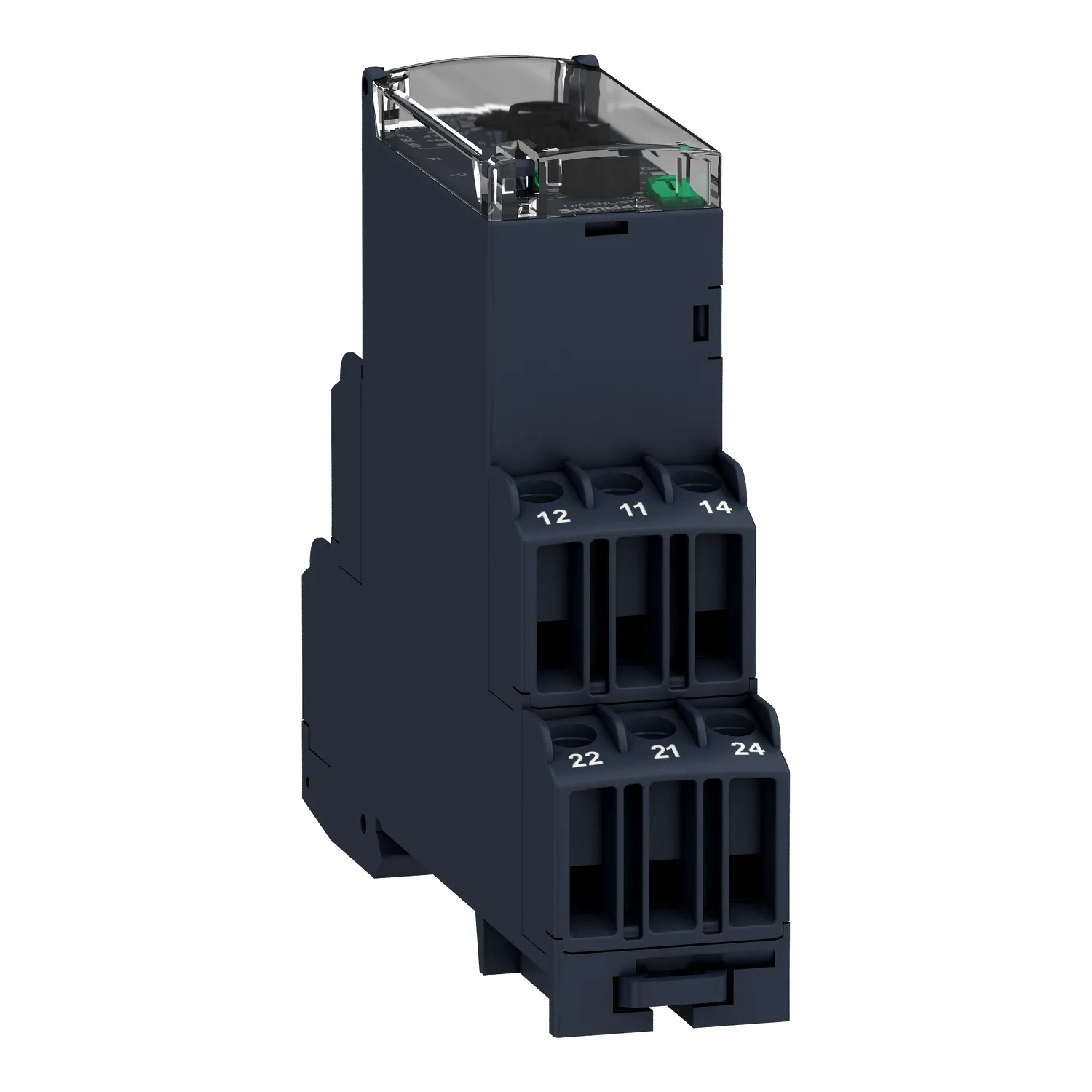

Netzüberwachung auf Phasenfolge, ausfall, Über-+Unterspannung, 380-480VAC
Schneider RM22TR33, Netzüberwachung auf Phasenfolge, ausfall, Über-+Unterspannung, 380-480VAC. Kategorie: Harmony Control Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:RM22TR33
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:103.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony-Steuerrelais
- Gerätetyp
- Steuerrelais
- Produkt- Oder Komponententyp
- 3-Phasen-Steuerrelais
- Bezeichnung Des Relais
- RM22TR
Produktbeschreibung

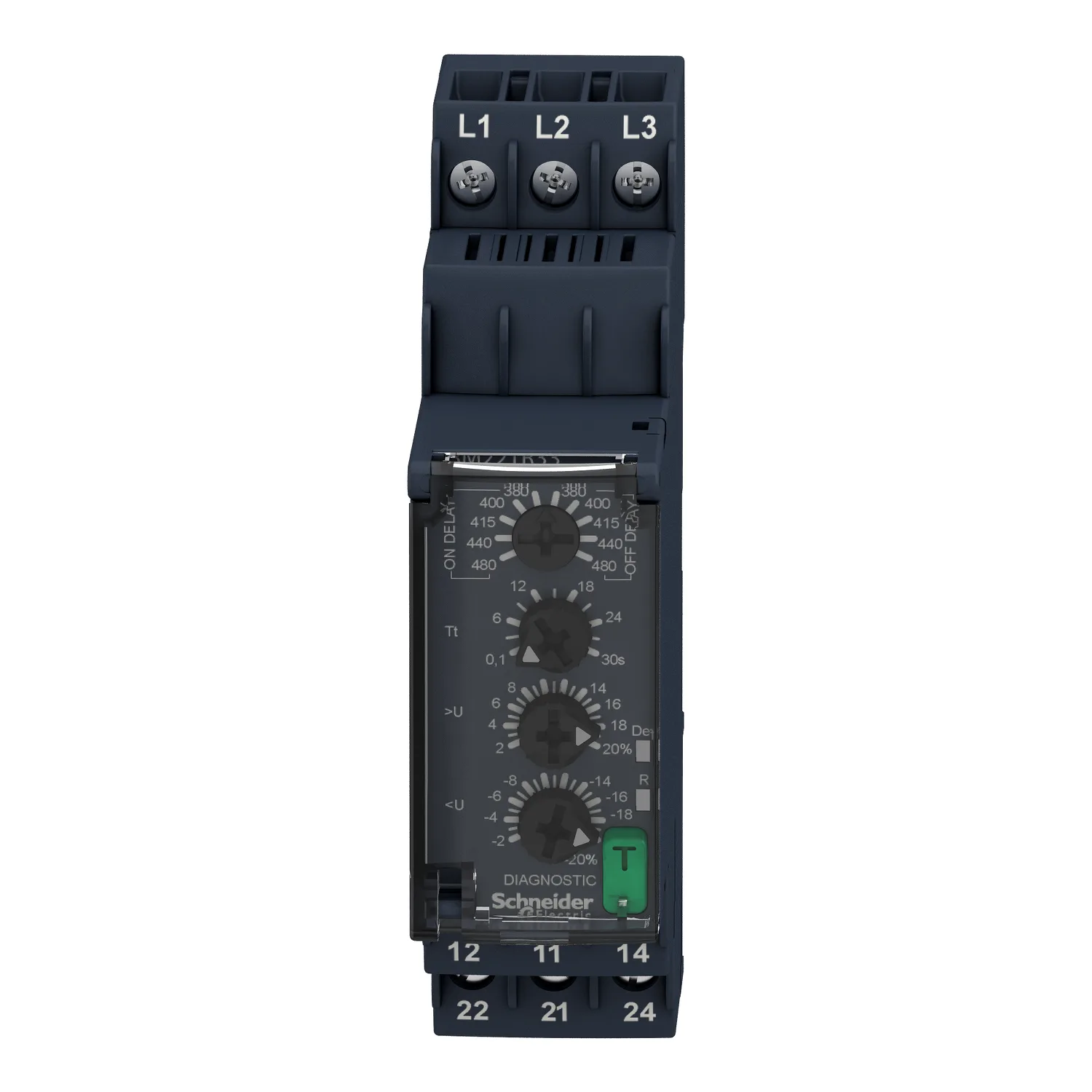

Harmony Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil läßt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.
Technische Daten
Hauptmerkmale7
| Baureihe | Harmony-Steuerrelais |
|---|---|
| Gerätetyp | Steuerrelais |
| Produkt- Oder Komponententyp | 3-Phasen-Steuerrelais |
| Bezeichnung Des Relais | RM22TR |
| Relaisüberwachte Parameter | Überspannungs- und Unterspannungserkennung; Phasenfolge; Phasenausfallerkennung |
| Steuerungstyp | Mit Prüftaster |
| Art Und Zusammensetzung Der Kontakte | 2 Wechslerkontakte |
Zusatzmerkmale24
| [UH,nom] Bemessungs-Betriebsspannung | , batteriebetrieben |
|---|---|
| Versorgungsspannungsgrenzen | 304…576 V AC |
| Frequenz Der Versorgungsspannung | 50 - 60 Hz ± 10 % |
| Leistungsaufnahme In VA | 15 VA bei 480 V AC 60 Hz |
| Messbereich | 380 - 480 V Spannung AC |
| Spannungserkennungsschwelle | < 100 V AC |
| Max. Messzyklus | 150 ms Messzyklus als echter Effektivwert |
| Einstellspannung Für Die Schwelle | 2 - 20 % von ausgewählter Un |
| Einstellgenauigkeit Der Schaltschwelle | ± 10 % des Bereiches |
| Wiederholungsgenauigkeit | ± 0,5 % für Eingangs- und Messkreis; ± 3 % für Zeitverzögerung |
| Messfehler | < 1 % über den gesamten Bereich mit Spannungsschwankung; < 0,05 %/°C mit Temperaturschwankung |
| Zeitverzögerungsfunktion | Einstellbar 0,1 - 30 s, ± 10 % des vollen Skalenwertes Tt – Verzögerungszeit bei Störung |
| Einstellgenauigkeit Der Zeitverzögerung | 10 % |
| Rückstellzeit | 1500 ms bei maximaler Spannung |
| [tA] Antwortzeit | <= 300 ms |
| Ausgangskontakte | 2 Wechslerkontakte |
| Nennausgangsstrom | 8 A |
| Max. Schaltspannung | 250 V AC |
| Schaltleistung In VA | 2000 VA |
| Min. Schaltstrom | 10 mA bei 5 V DC |
| Max. Schaltstrom | 8 A AC |
| Elektrische Lebensdauer | 100000 Zyklen |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Kontaktmaterial | Cadmiumfrei |
Montage23
| Elektromagnetische Verträglichkeit | Immunität für Wohn-, Gewerbe- und Leichtindustrie-Umgebungen entspricht IEC 61000-6-1; Störfestigkeit für industrielle Umgebungen entspricht IEC 61000-6-2; Emissionsnorm für Wohn-, Geschäfts- und Leichtindustriebereiche entspricht IEC 61000-6-3; Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4; Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC |
|---|---|
| Normen | IEC 60255-1 |
| Produktzertifizierungen | GL; CSA; RCM; CE; EAC; CCC; UL |
| Umgebungstemperatur Bei Lagerung | -40…70 °C; -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -20…50 °C bei 60 Hz; -20…60 °C bei 50 Hz AC/DC |
| Relative Luftfeuchtigkeit | 93…97 % bei 25…55 °C entspricht IEC 60068-2-30 |
| Vibrationsfestigkeit | 0,075 mm (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6; 1 Gn (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6; 0,035 mm (f= 58,1…150 Hz) in Betrieb entspricht IEC 60068-2-6; 0,5 gn (f= 58,1…150 Hz) in Betrieb entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27; 5 gn (Dauer = 11 ms) für in Betrieb entspricht IEC 60068-2-27 |
| Schutzart (IP) | IP20 (Klemmen) entspricht IEC 60529; IP40 (Gehäuse) entspricht IEC 60529; IP50 (Frontplatte) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1; 3 entspricht UL 508 |
| Überspannungskategorie | III entspricht IEC 60664-1; III entspricht UL 508 |
| Dielektrische Prüfspannung | 2,5 kV, 1 min AC 50 Hz entspricht IEC 60255-27 |
| Isolationswiderstand | > 100 MOhm bei 500 V DC entspricht IEC 60255-27 |
| Anschlüsse - Klemmen | Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende; Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende; Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende; Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende |
| Anzugsmoment | 0,6…1 Nm entspricht IEC 60947-1 |
| Gehäusematerial | Polykarbonat |
| Local Signalling | LED (gelb) Relais EIN; LED (grün) Strom EIN |
| Montagehalterung | 35 mm DIN-Schiene entspricht IEC 60715 |
| Reliability Data | MTTFd = 388,1 Jahre; B10d = 350.000 |
| Höhe | 90 mm; 88,9 mm |
| Breite | 22,5 mm; 22,9 mm |
| Tiefe | 73 mm; 73,7 mm |
| Produktgewicht | 0,095 kg; 0,10 kg |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,100 cm |
| VPE 1 Breite | 8,800 cm |
| VPE 1 Länge | 10,000 cm |
| Verpackungsgewicht (Lbs) | 106,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 4,692 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 640 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 81,060 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
