Schneider
Steckbare Universalrelais RUM, 2 W, 10 A, 24 VDC, ohne LED, mit Prüftaste
Schneider RUMC21BD, Steckbare Universalrelais RUM, 2 W, 10 A, 24 VDC, ohne LED, mit Prüftaste. Kategorie: Harmony Electromechanical Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:RUMC21BD
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:19.10 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Elektromechanische Relais
- Name Der Reihe
- RUM Serie
- Produkt- Oder Komponententyp
- Steckrelais
- Gerätetyp
- Universalrelais
Produktbeschreibung

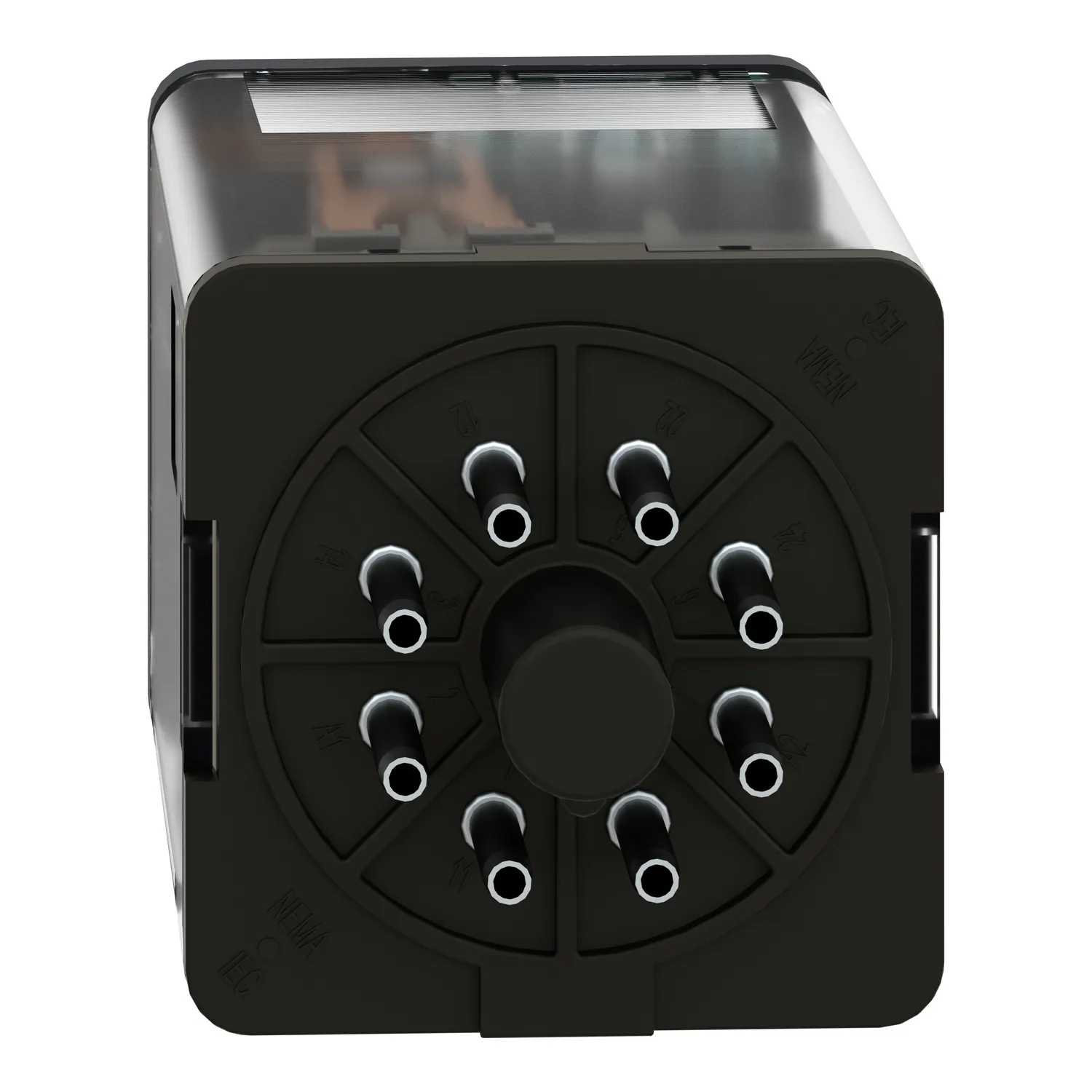

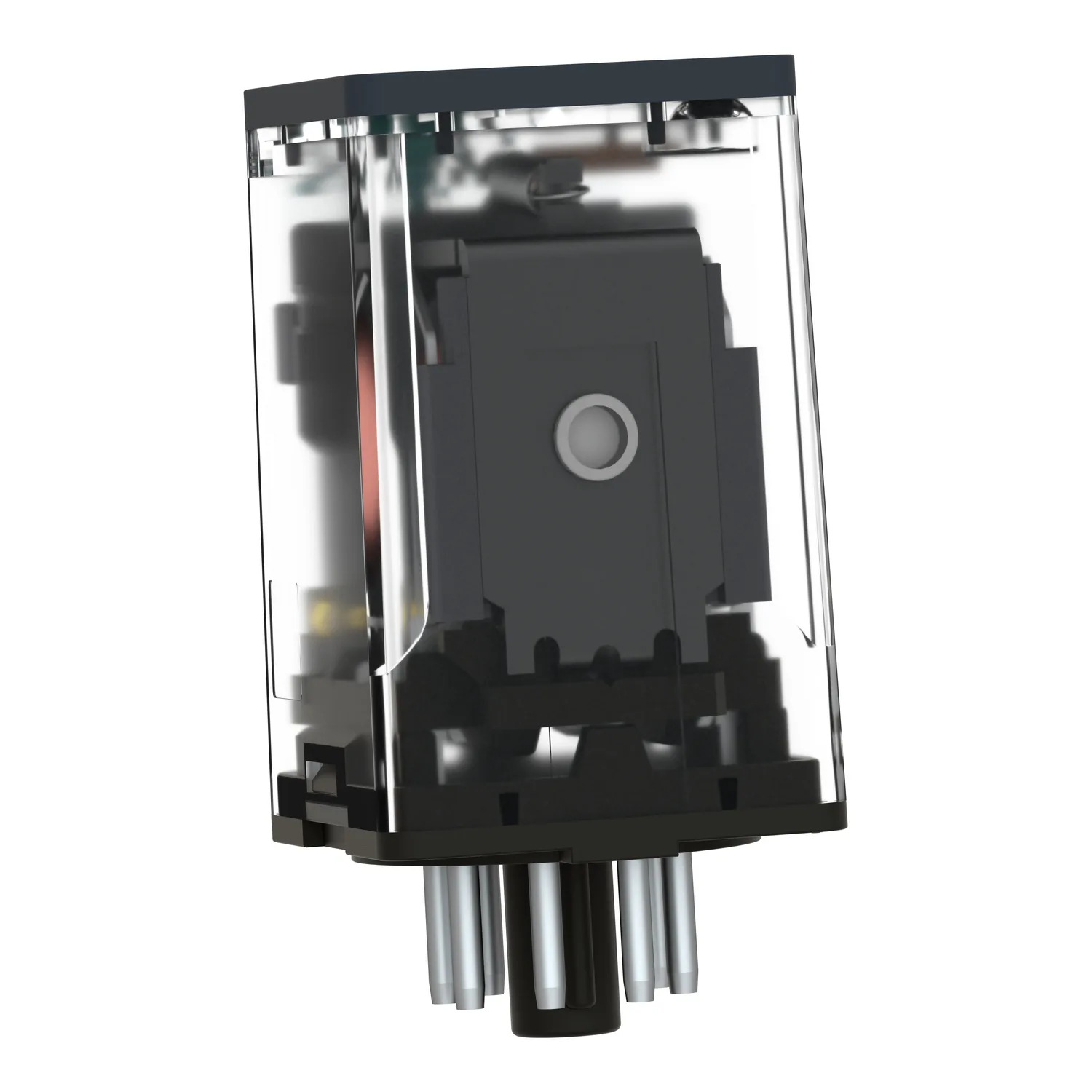

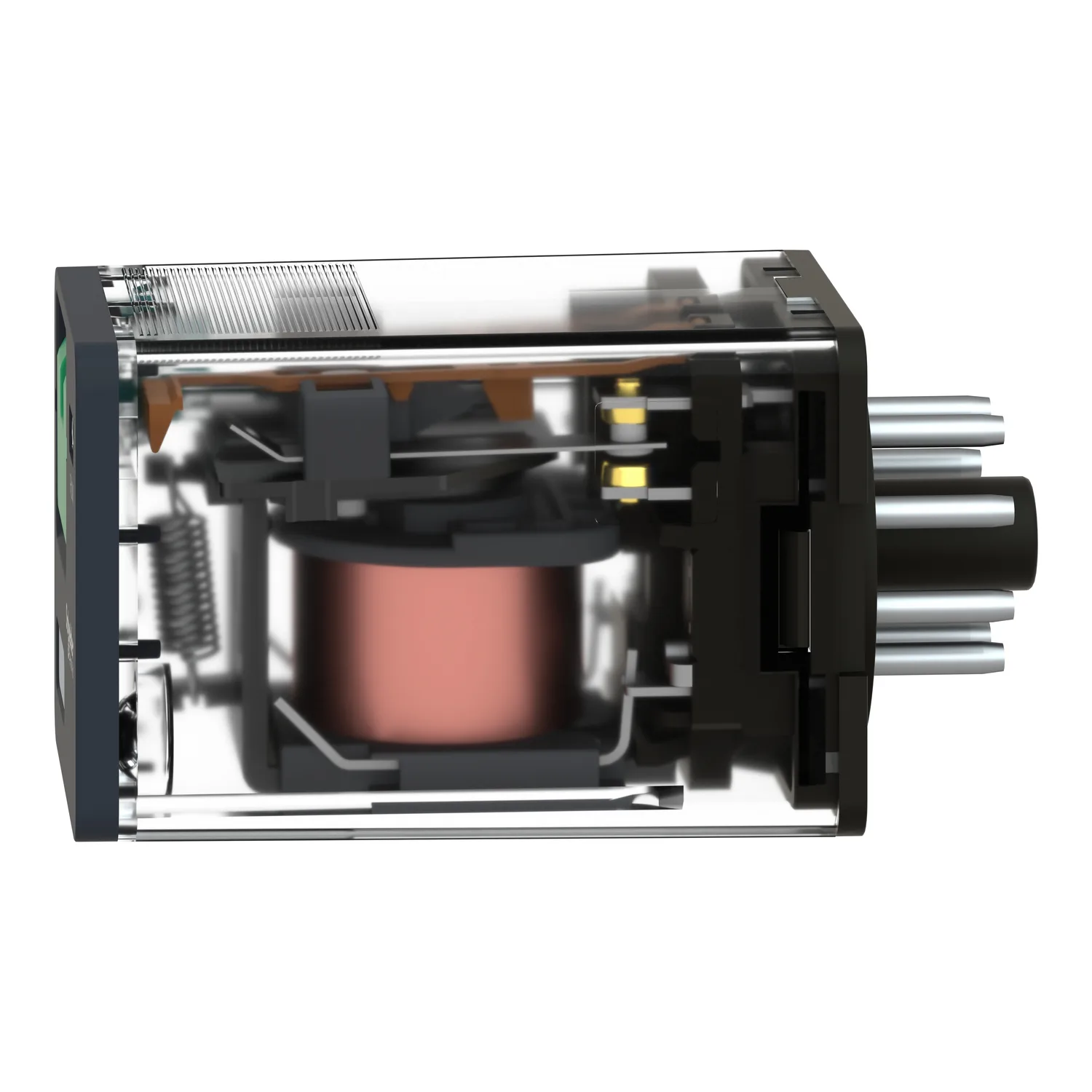

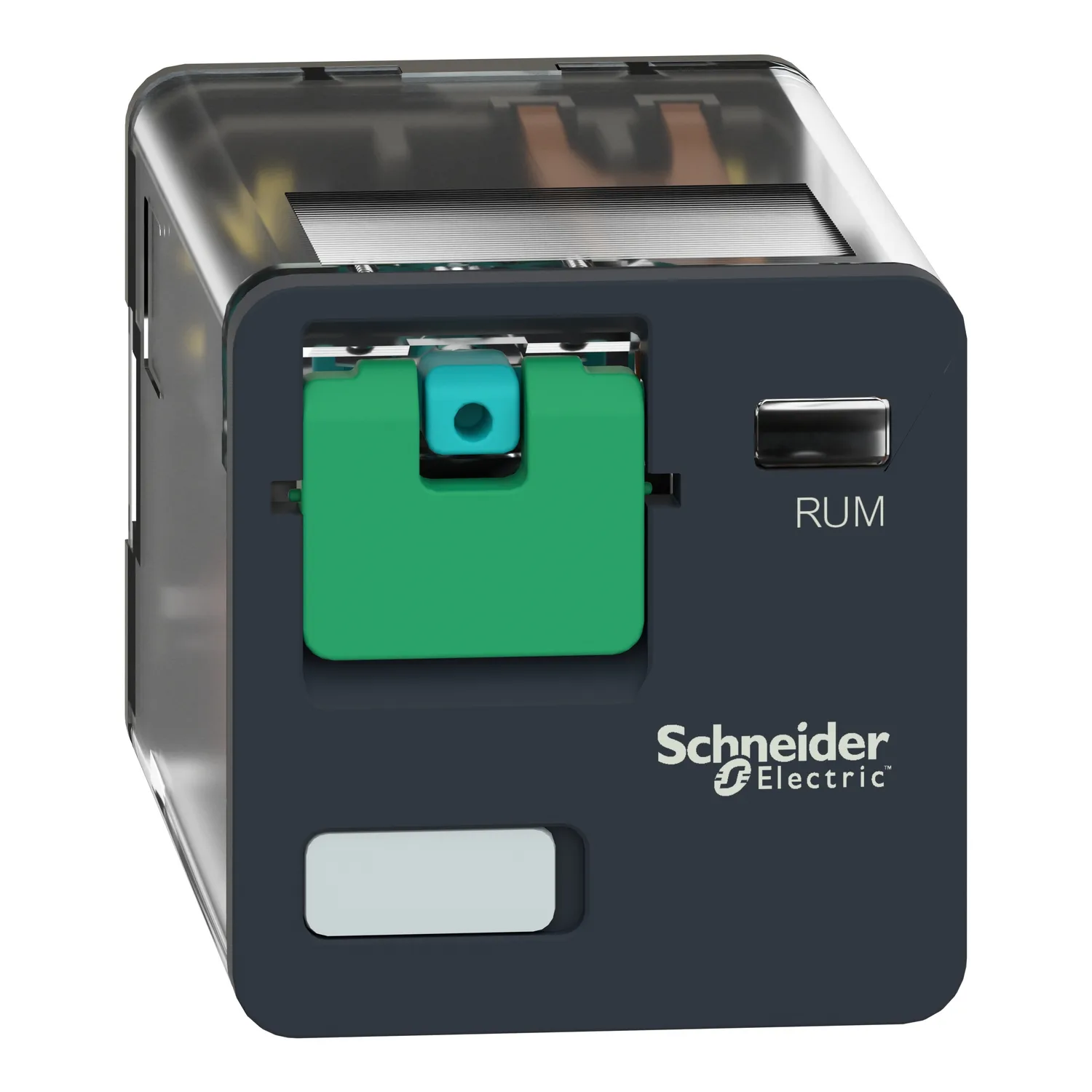

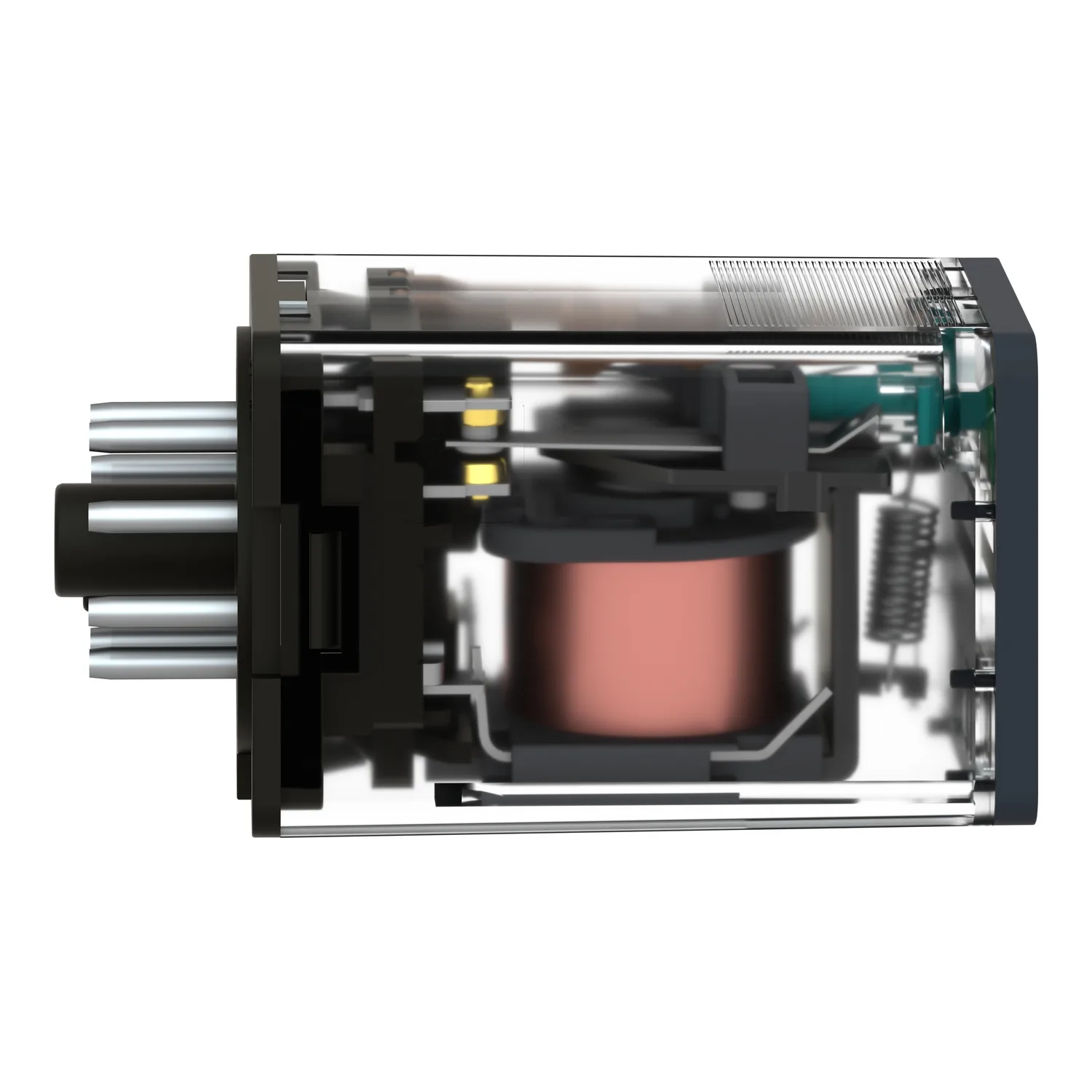

Harmony Relay. Universalrelais RUM als Komponente. Anzahl Kontakte 2, Ausführung Relaiswechsler, Kontaktbelastbarkeit je 10 A. Spulen-Steuerspannung 24 VDC. Mechanische Stellungsanzeige ja, LED-Anzeige nein. Prüftaste zum Testen der Kontakte ja, Prüfhebel zur dauerhaften Umschaltung für Testzwecke ja, Bedienung werkzeuglos. Anschlüsse 8 Zylinderstifte. Montage im separaten Stecksockel.
Technische Daten
Hauptmerkmale9
| Baureihe | Harmony Elektromechanische Relais |
|---|---|
| Name Der Reihe | RUM Serie |
| Produkt- Oder Komponententyp | Steckrelais |
| Gerätetyp | Universalrelais |
| Art Und Zusammensetzung Der Kontakte | 2 Wechslerkontakte |
| LED-Statusanzeige | Ohne |
| Steuerungstyp | Verriegelbarer Prüftaster |
| [Uc] Steuerkreisspannung | 24 V DC |
| [Ithe] Konventioneller Eingeschlossener Thermischer Strom | 10 A bei -40…55 °C |
Zusatzmerkmale28
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV (1,2/50 μs) |
|---|---|
| Min. Schaltleistung | 170 mW bei 10 mA, 17 V |
| Elektrische Lebensdauer | 100000 Zyklen für ohmsch Belastung |
| Betriebszeit | 20 ms bei Nennspannung |
| Bemessungs-Betriebsspannungsgrenzen | 19,2 - 26,4 V DC |
| [Ui] Bemessungs-Isolationsspannung | 250 V entspricht IEC; 300 V entspricht CSA; 300 V entspricht UL |
| Rückstellzeit | 20 ms bei Nennspannung |
| Max. Schaltspannung | 250 V entspricht IEC |
| Ausfallspannungsschwelle | >= 0,1 Uc DC |
| [Ie] Bemessungs-Betriebsstrom | 10 A bei 277 V AC entspricht UL; 10 A bei 30 V DC entspricht UL; 10 A bei 30 V DC entspricht CSA; 5 A bei 250 V (Öffner (Ö)) AC entspricht IEC; 5 A bei 28 V (Öffner (Ö)) DC entspricht IEC; 10 A bei 250 V (nein) AC entspricht IEC; 10 A bei 28 V (nein) DC entspricht IEC; 10 A bei 277 V AC entspricht CSA |
| Durchschnittlicher Widerstand | 470 Ohm bei 20 °C ± 15 % |
| Max. Schaltleistung | 2.500 VA/280 W |
| Mechanische Lebensdauer | 5000000 Zyklen |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | B10d = 100.000 |
| Betriebsrate | <= 18.000 Zyklen/Stunde keine Last; <= 1.200 Zyklen/Stunde unter Last |
| Auslastungskoeffizient | 20 % |
| Kompatibilitätscode | RUM |
| Durchschlagfestigkeit | 1500 V AC zwischen Kontakten mit Mikro-Abschaltung; 2500 V AC zwischen Spule und Kontakt mit verstärkt; 2000 V AC zwischen Polen mit grundlegend |
| Schutzkategorie | RT I |
| Verschmutzungsgrad | 3 |
| Betriebsposition | Jede Position |
| Prüfklassen | Level A Gruppenmontage |
| Gerätedarstellung | Vollständiges Produkt |
| Kontaktmaterial | AgNi |
| Stiftform | Zylindrisch |
| Produktgewicht | 0,086 kg |
| Durchschnittlicher Verbrauch Der Spule | 1,4 W |
| Laststrom | 10 A bei 250 V AC; 10 A bei 28 V DC |
Montage7
| Umgebungstemperatur Bei Betrieb | -40…55 °C |
|---|---|
| Schutzart (IP) | IP40 |
| Normen | IEC 61810-1; UL 508; CSA C22.2 Nr. 14 |
| Produktzertifizierungen | EAC; CSA; UL |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Vibrationsfestigkeit | 3 Gn, Amplitude = ± 1 mm (f = 10…150 Hz)5 Zyklen in Betrieb; 4 Gn, Amplitude = ± 1 mm (f = 10…150 Hz)5 Zyklen nicht in Betrieb |
| Stoßfestigkeit | 10 Gn (Dauer = 11 ms) für in Betrieb entspricht IEC 60068-2-27; 10 Gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,500 cm |
| VPE 1 Breite | 3,500 cm |
| VPE 1 Länge | 7,000 cm |
| Verpackungsgewicht (Lbs) | 92,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 4,000 cm |
| VPE 2 Breite | 14,800 cm |
| VPE 2 Länge | 20,000 cm |
| VPE 2 Gewicht | 979,000 g |
| VPE 3 Art | S02 |
| VPE 3 Menge | 60 |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 6,376 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
