Schneider

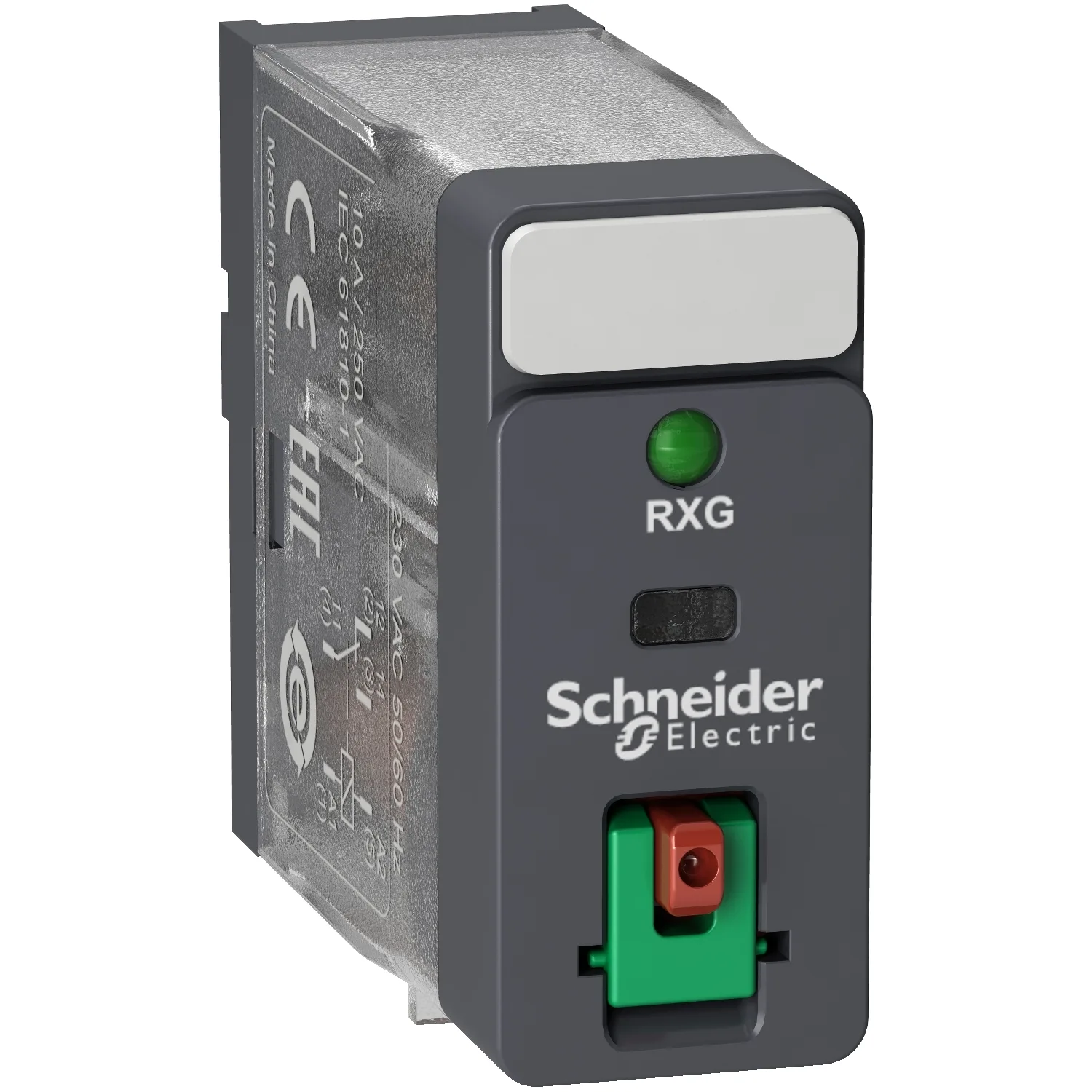

Steckb. Interface-Relais RXG, 1 W, 10 A, 24 VAC, mit LED, mit Prüftaste
Schneider RXG12B7, Steckb. Interface-Relais RXG, 1 W, 10 A, 24 VAC, mit LED, mit Prüftaste. Kategorie: Harmony Electromechanical Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:RXG12B7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:17.30 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Elektromechanische Relais
- Name Der Reihe
- RXG Serie
- Produkt- Oder Komponententyp
- Steckrelais
- Gerätetyp
- Interface-Relais
Produktbeschreibung
Harmony Relay. Interface-Relais RXG als Komponente. Anzahl Kontakte 1, Ausführung Relaiswechsler, Kontaktbelastbarkeit 10 A. Spulen-Steuerspannung 24 VAC. Mechanische Stellungsanzeige ja, LED-Anzeige ja. Prüftaste zum Testen der Kontakte ja, Prüfhebel zur dauerhaften Umschaltung für Testzwecke ja, Bedienung werkzeuglos. Anschlüsse stabile Flachstifte. Montage im separaten Stecksockel.
Technische Daten
Hauptmerkmale8
| Baureihe | Harmony Elektromechanische Relais |
|---|---|
| Name Der Reihe | RXG Serie |
| Produkt- Oder Komponententyp | Steckrelais |
| Gerätetyp | Interface-Relais |
| Art Und Zusammensetzung Der Kontakte | 1 Wechslerkontakt |
| [Uc] Steuerkreisspannung | 24 V AC |
| [Ithe] Konventioneller Eingeschlossener Thermischer Strom | 10 A bei -40…55 °C |
| Lokale Signalisierung | Kennbit |
Zusatzmerkmale31
| LED-Statusanzeige | Mit |
|---|---|
| Elektrische Lebensdauer | 100000 Zyklen ohmsch Belastung für nein bei 55 °C; 100000 Zyklen ohmsch Belastung für Öffner (Ö) bei 55 °C |
| [Ui] Bemessungs-Isolationsspannung | 250 V entspricht IEC; 300 V entspricht CSA; 300 V entspricht UL |
| Removable Legend | Mit |
| Max. Schaltspannung | 250 V AC; 30 V DC |
| Ausfallspannungsschwelle | >= 0,3 Uc AC |
| [Ie] Bemessungs-Betriebsstrom | 10 A bei 30 V (DC) entspricht UL; 10 A bei 30 V (DC) entspricht IEC; 10 A bei 250 V (AC) entspricht UL; 10 A bei 250 V (AC) entspricht IEC |
| Laststrom | 10 A bei 250 V AC |
| Min. Schaltleistung | 500 mW bei 100 mA, 5 V DC |
| Max. Schaltleistung | 2.500 VA |
| Steuerungstyp | Verriegelbarer Prüftaster |
| Durchschnittlicher Widerstand | 260 Ohm bei 23 °C ± 10 % |
| Kontaktwiderstand | 100 MOhm |
| Isolationswiderstand | 1.000 MOhm bei 500 V DC |
| Elektrische Isolationsklasse | Klasse F |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | B10d = 100.000 |
| Betriebsrate | <= 1.800 Schaltspiele/Stunde unter Last; <= 18.000 Zyklen/Stunde keine Last |
| Auslastungskoeffizient | 20 % |
| Betriebszeit | 20 ms |
| Rückstellzeit | 20 ms |
| Durchschlagfestigkeit | 1000 V AC zwischen Kontakten mit Mikro-Abschaltung; 5000 V AC zwischen Spule und Kontakt mit verstärkte Isolierung; 1300 V AC Klemmen und Gehäuse mit Grundisolierung |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 1200 V AC zwischen Kontakten mit Mikrounterbrechung; 6000 V zwischen Spule und Kontakt mit verstärkter Isolierung; 1500 V zwischen Anschlüssen und Gehäuse mit Grundisolierung |
| Überspannungskategorie | III |
| Schutzkategorie | RT I |
| Verschmutzungsgrad | 2 |
| Prüfklassen | Level A Gruppenmontage |
| Gerätedarstellung | Vollständiges Produkt |
| Kontaktmaterial | Silberlegierung (AgSnO2In2O3) |
| Stiftform | Flach (Typ Faston) |
| Produktgewicht | 0,02 kg |
Montage7
| Normen | IEC 61810-1; CSA C22.2 Nr. 14; UL 508 |
|---|---|
| Produktzertifizierungen | EAC; CSA; UL; CE; DNV |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Schutzart (IP) | IP40 |
| Relative Luftfeuchtigkeit | 10…85 % |
| Vibrationsfestigkeit | 3 Gn, Amplitude = ± 0,75 mm (f = 10…150 Hz)in Betrieb; 5 gn, Amplitude = ± 0,75 mm (f = 10…150 Hz)nicht in Betrieb |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,2 cm |
| VPE 1 Breite | 1,3 cm |
| VPE 1 Länge | 2,9 cm |
| Verpackungsgewicht (Lbs) | 22,0 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 3,5 cm |
| VPE 2 Breite | 8,3 cm |
| VPE 2 Länge | 9,1 cm |
| VPE 2 Gewicht | 226,0 g |
| VPE 3 Art | S01 |
| VPE 3 Menge | 200 |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 15 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 4,88 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
