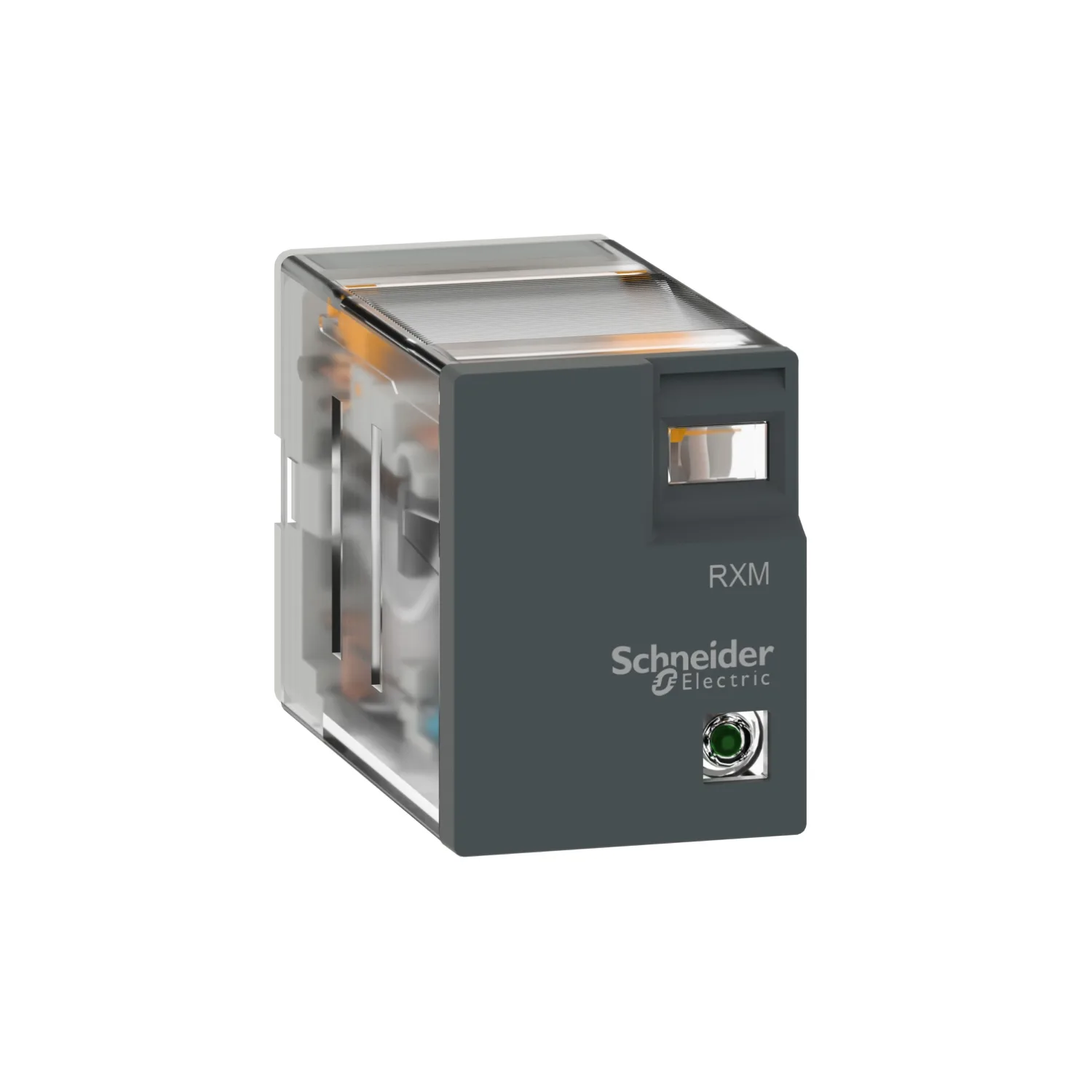

Miniaturrelais, Easy Harmony RXM2L, 5A, 2W, 230V AC, mit LED
Schneider RXM2LB2P7, Miniaturrelais, Easy Harmony RXM2L, 5A, 2W, 230V AC, mit LED. Kategorie: Harmony Electromechanical Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:RXM2LB2P7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:8.60 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Elektromechanische Relais
- Name Der Reihe
- RXM Serie
- Produkt- Oder Komponententyp
- Steckrelais
- Gerätetyp
- Miniaturrelais
Produktbeschreibung
Die Easy RXMLB-Miniaturrelais sind Teil der elektromechanischen Relais der Baureihe Harmony und ist vorallem für einfache Automatisierungssystme geeignet. Dieses Steckrelais hat 2 Wechsler, einen Nennstrom von 5A und benötigt eine 230V AC Eingangsspannung. Die Montage erfolgt dabei mit einem zusätzlichen RXZE Sockel, welcher eine gemischte Kontakt-Anordnung besitzt. Zum zusätzlichen Schutz gegen Vibrationen kann eine Metallklammer RXZ an den Sockel angebracht werden. Zudem verfügt es über eine transparente Abdeckung und eine LED, um den Status der Kontakte visuell überprüfen zu können. Dabei entspricht das Produkt internationalen Standards und Zertifizierungen wie IEC und CE. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Technische Daten
Hauptmerkmale7
| Baureihe | Harmony Elektromechanische Relais |
|---|---|
| Name Der Reihe | RXM Serie |
| Produkt- Oder Komponententyp | Steckrelais |
| Gerätetyp | Miniaturrelais |
| Art Und Zusammensetzung Der Kontakte | 2 Wechslerkontakte |
| [Uc] Steuerkreisspannung | 230 V AC 50/60 Hz |
| [Ithe] Konventioneller Eingeschlossener Thermischer Strom | 5 A bei -40…55 °C |
Zusatzmerkmale27
| LED-Statusanzeige | Mit |
|---|---|
| Steuerungstyp | Ohne verriegelbaren Prüftaster |
| [Ie] Bemessungs-Betriebsstrom | 2,5 A bei 28 V Öffner (Ö) (DC) entspricht IEC; 2,5 A bei 250 V Öffner (Ö) (AC) entspricht IEC; 5 A bei 28 V nein (DC) entspricht IEC; 5 A bei 250 V nein (AC) entspricht IEC; 5 A bei 24 V nein (DC) entspricht IEC; 5 A bei 220 V nein (AC) entspricht IEC; 5 A bei 28 V (DC) entspricht UL; 5 A bei 250 V (AC) entspricht UL |
| Min. Schaltleistung | 25 mW abhängig von Schaltfrequenz, Umgebung oder erwarteten Zuverlässigkeitsniveau usw. |
| Bemessungs-Betriebsspannungsgrenzen | 184 - 253 V AC |
| [Ui] Bemessungs-Isolationsspannung | 250 V entspricht IEC |
| Max. Schaltspannung | 250 V AC; 28 V DC |
| Ausfallspannungsschwelle | >= 0,15 Uc AC |
| Laststrom | 5 A bei 250 V AC; 5 A bei 28 V DC |
| Max. Schaltleistung | 1.250 VA AC; 140 W DC |
| Min. Schaltstrom | 5 mA abhängig von Schaltfrequenz, Umgebung oder erwarteten Zuverlässigkeitsniveau usw. |
| Min. Schaltspannung | 5 V abhängig von Schaltfrequenz, Umgebung oder erwarteten Zuverlässigkeitsniveau usw. |
| Durchschnittlicher Widerstand | 16500 Ohm bei 23 °C ± 15 % |
| Mechanische Lebensdauer | 20000000 Zyklen |
| Elektrische Lebensdauer | 200000 Zyklen ohmsch Belastung 23 °C; 100000 Zyklen ohmsch Belastung bei 55 °C |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | B10d = 100.000 |
| Betriebsrate | <= 1.200 Zyklen/Stunde unter Last; <= 18.000 Zyklen/Stunde keine Last |
| Auslastungskoeffizient | 20 % |
| Durchschlagfestigkeit | 2000 V AC zwischen Spule und Kontakt mit Grundisolierung; 2000 V AC zwischen Polen mit Grundisolierung; 1000 V AC zwischen Kontakten mit Mikro-Abschaltung |
| Schutzkategorie | RT I |
| Verschmutzungsgrad | 3 |
| Betriebsposition | Jede Position |
| Prüfklassen | Level A Gruppenmontage |
| Verkauf Je Unteilbare Menge | 10 |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Stiftform | Flach (Typ Faston) |
| Produktgewicht | 0,031 kg |
Montage4
| Normen | CE; IEC 61810-1 (Ausgabe 2); UL 508 |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Vibrationsfestigkeit | 3 Gn, Amplitude = ± 1 mm (f = 10…50 Hz)Betrieb entspricht IEC 60068-2-6; 6 gn, Amplitude = ± 1 mm (f = 10…50 Hz)nicht in Betrieb entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn für nicht in Betrieb entspricht IEC 60068-2-27; 10 Gn für in Betrieb entspricht IEC 60068-2-27 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 2,000 cm |
| VPE 1 Breite | 3,000 cm |
| VPE 1 Länge | 4,500 cm |
| Verpackungsgewicht (Lbs) | 32,000 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 3,000 cm |
| VPE 2 Breite | 10,500 cm |
| VPE 2 Länge | 12,000 cm |
| VPE 2 Gewicht | 348,000 g |
| VPE 3 Art | S02 |
| VPE 3 Menge | 240 |
| VPE 3 Höhe | 15,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm |
| VPE 3 Gewicht | 8,612 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
