Halbleiterrelais, Hutschiene, E: 200-265 VAC, A: 24-280 VAC, 12 A, nullsp.

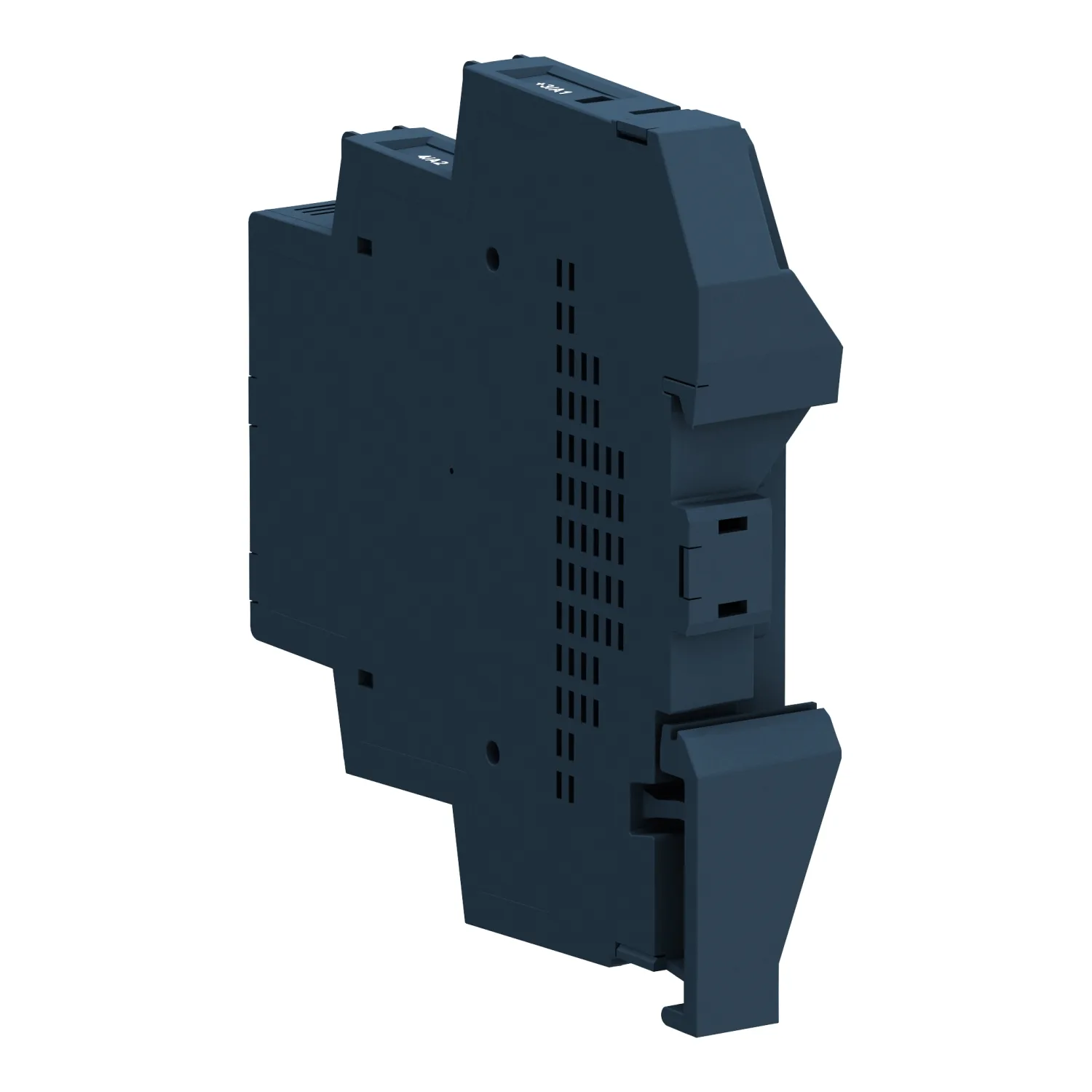

Schneider SSM1A112P7, Halbleiterrelais, Hutschiene, E: 200-265 VAC, A: 24-280 VAC, 12 A, nullsp.. Kategorie: Harmony Solid State Relays. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:SSM1A112P7
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:100.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony Halbleiterrelais
- Kurzbezeichnung Des Geräts
- SSM
- Produkt- Oder Komponententyp
- Modulares Relais Hutschiene
- Anzahl Der Kanäle
- 1
Produktbeschreibung
Modulares Halbleiterrelais für die Montage auf Hutschiene in innovativer kompakten Bauform mit seitlicher Kühlfläche. Der Lastkreis ist für 1-phasige Netze im Bereich von 24-280 VAC ausgelegt und es können 12 A geschaltet werden. Das Schaltverhalten ist nullspannungsschaltend und entspricht einem Schliesserkontakt. Die Ansteuerungsspannung erfolgt mit 200-265 VAC. Eine LED-Anzeige informiert über die Ansteuerung. Der Anschluss erfolgt mit Schraubklemmen. Die Abmessungen betragen 18x88x84 mm.
Technische Daten
Hauptmerkmale6
| Baureihe | Harmony Halbleiterrelais |
|---|---|
| Kurzbezeichnung Des Geräts | SSM |
| Produkt- Oder Komponententyp | Modulares Relais Hutschiene |
| Anzahl Der Kanäle | 1 |
| Anzahl Der Phasen | 1 Phase |
| Schaltverhalten Ausgang | Nullspannungsschaltung |
Zusatzmerkmale32
| Typ Der Produktkonfiguration | Relais Konfiguration |
|---|---|
| Montagehalterung | Symmetrische DIN-Schiene |
| [In] Bemessungsstrom | 12 A |
| Ausgangsspannung | 24 - 280 V AC |
| [Uc] Steuerkreisspannung | 200 - 265 V AC |
| [M] Anzugsdrehmoment | 0,5 - 0,8 N für Eingang; 0,5 - 0,8 N für Ausgang |
| Anschlüsse - Klemmen | Schraubklemmen: 1 x 0,3 - 1 x 1,5 mm², (AWG 22 - AWG 16) für Eingang; Schraubklemmen: 1 x 0,3 - 1 x 2,5 mm², (AWG 22 - AWG 14) für Ausgang |
| Maximalkapazität | 10 pF für Ein-/Ausgang |
| Isolationswiderstand | 1.000 MOhm bei 500 V DC |
| Lokale Signalisierung | LED (grün) für Eingangsstatus |
| Pick-up Voltage | 200 V AC einschalten |
| Drop-out Voltage | 90 V AC ausschalten |
| Eingangsstrom | 2,5…3,5 mA |
| Halbleiter-Ausgangstyp | SCR-Ausgang; Nullspannungsschaltung |
| Laststrom | 0,15…12 A |
| Transiente Überspannung | 600 V |
| Stoßstrom | 715 A für 16,6 ms; 750 A für 20 ms |
| Max. Spannungsabfall | <1,3 V eingeschaltet |
| Motorleistung (HP) | 0,33 hp 40 °C 240 V AC |
| Max. I²t Für Die Schmelzsicherung | 2560 A².s für 10 ms bei 50 Hz; 2330 A².s für 8,33 ms bei 60 Hz |
| Max. Leckstrom | 0,1 mA ausgeschaltet |
| Dv/dt | 500 V/µs ausgeschaltet bei maximaler Spannung |
| [tA] Antwortzeit | 0,5 Zyklen (einschalten); 30 ms (ausschalten) |
| Leistungsfaktor | 0,5 (mit Höchstlast) |
| Überspannungskategorie | III |
| Breite | 18,5 mm |
| Höhe | 87,5 mm |
| Prüftaster | Ohne Prüftaster |
| Tiefe | 83,5 mm |
| Produktgewicht | 0,075 kg |
| Gerätedarstellung | Vollständiges Produkt |
| [Ui] Bemessungs-Isolationsspannung | 280 V |
Montage9
| Flammenfestigkeit | V0 entspricht UL 94 |
|---|---|
| Durchschlagfestigkeit | 4 kV AC für Ein-/Ausgang; 4 kV AC für Eingang oder Ausgang zum Gehäuse |
| Verschmutzungsgrad | 2 |
| Normen | IEC 60950-1; IEC 61000; IEC 62314 |
| Produktzertifizierungen | CSA; UL |
| Beschriftung | CE |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur Bei Betrieb | -30…80 °C |
| Umgebungstemperatur Bei Lagerung | -30…100 °C |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 2,5 cm |
| VPE 1 Breite | 9,0 cm |
| VPE 1 Länge | 9,5 cm |
| Verpackungsgewicht (Lbs) | 92,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 72 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,996 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
