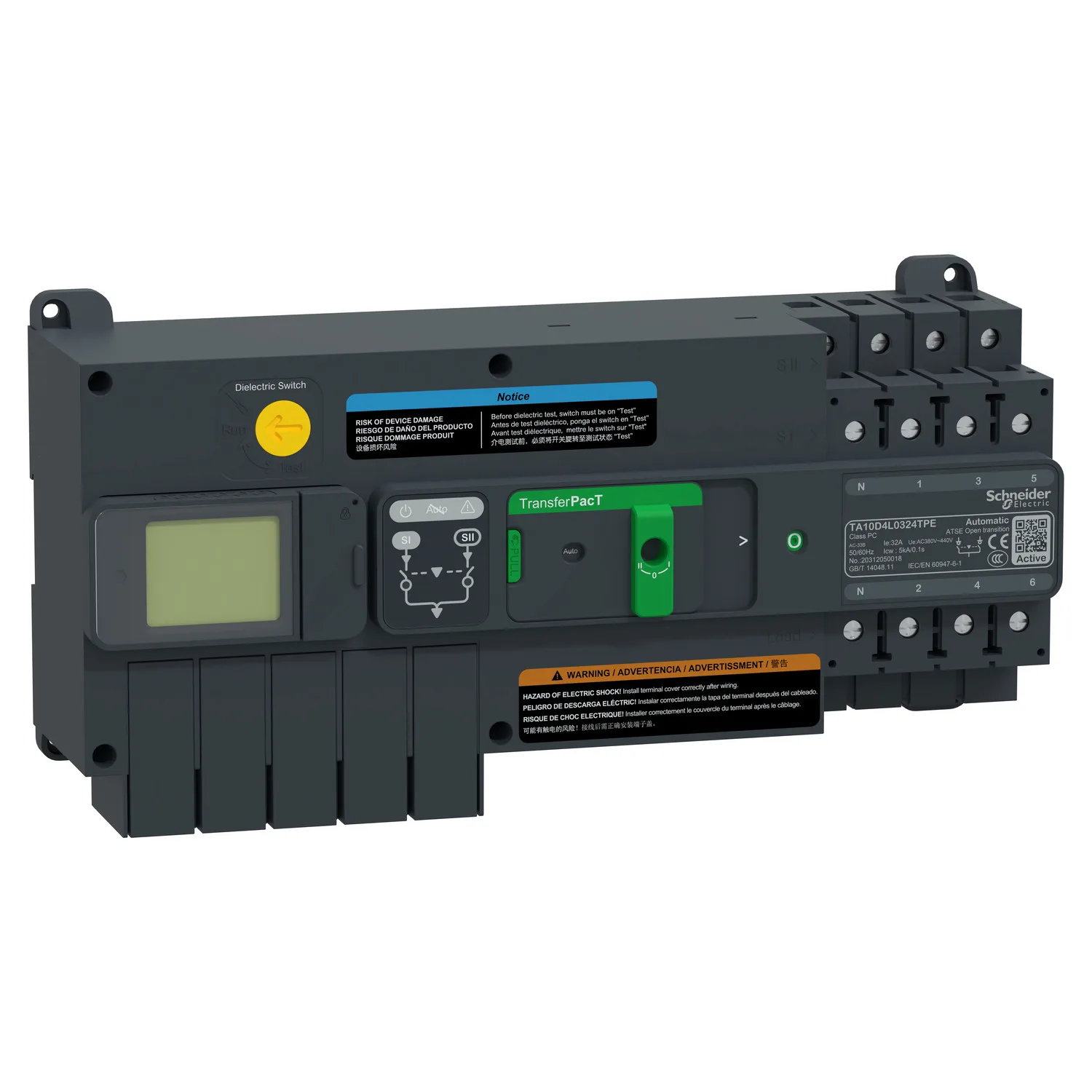

TransferPacT Active TA100, automatische Netzumschaltung, 63A, 4P, LCD, 400VAC
Schneider TA10D4L0634TPE, TransferPacT Active TA100, automatische Netzumschaltung, 63A, 4P, LCD, 400VAC. Kategorie: TransferPacT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TA10D4L0634TPE
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,294.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TransferPacT
- Produkt- Oder Komponententyp
- Automatischer Transferschalter
- Geräteanwendung
- Stromversorgungsquelle ändern
- Beschreibung Der Pole
- 4P
Produktbeschreibung
İst ein automatischer Netzumschalter, der in Industrie- und Gewerbegebäuden, Rechenzentren, Gesundheitseinrichtungen und im Transportwesen eingesetzt wird. Die Nennbetriebsspannung (Ue) beträgt 400VAC bei 50/60Hz. Dieser Netzumschalter ist zum Betrieb in der Gebrauchskategorie AC-33B geeignet. Der Nennstrom(Ie) kann mit 63A(Ie) bei 60℃ belastet werden, bei 32-100A Baugröße. Auf der Vorderseite befindet sich ein eingebautes LCD-Displaymodul, das zur Anzeige des Status und der Alarmeinstellung sowie zur Steuerung per Drucktaste dient. Dieser Umschalter verfügt über 3 Schalterstellungen auf der Vorderseite mit mechanischer und elektrischer Anzeige. Er kann auf einer Din-Schiene oder Platte befestigt und im Stromverteilerschrank positioniert werden. Es gibt auch einige optionale Zubehörteile für verschiedene Anwendungsbereiche. Diese 4-polige Version ist 306mm(Breite)x145mm(Höhe)x94,5mm(Tiefe). Es entspricht der Norm IEC 60947-6-1 und ist durch CE/CB/CCC zertifiziert. Es eignet sich für die Stromübertragung von Sicherheitslasten wie Feuerlöschanlagen, Rauchabzugsventilatoren, Sprinklerpumpen, Notbeleuchtungen usw.
Hauptmerkmale
- Schnelle Übertragung in weniger als 500 ms, reduzierte Ausfallzeit
- Cybersicherheitsstufe SL1 gemäß IEC62443-4-2 (TBC), gesicherte Überwachung
- Mehrere Funktionsmodule, einfache Aufrüstung mit digitalen Funktionen
- Platzsparend durch kompaktes Design
Technische Daten
Hauptmerkmale12
| Baureihe | TransferPacT |
|---|---|
| Produkt- Oder Komponententyp | Automatischer Transferschalter |
| Geräteanwendung | Stromversorgungsquelle ändern |
| Beschreibung Der Pole | 4P |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Anschluss Auf Der Unterseite | Geschraubt |
| Montagemodus | Fest |
| Anschluss Auf Der Oberseite | Geschraubt |
| Kontaktstellungsanzeige | Ja |
| [Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen | 15 kA Lasttrennschalter allein 400 V AC bei 50 Hz; 75 kA mit vorgeschaltetem Leistungsschalter 400 V AC bei 50 Hz |
| Eignung Für Isolation | Ja |
Zusatzmerkmale23
| Klasse Des Transferschalters | PC |
|---|---|
| Anzahl Der Kontaktpositionen | 3 |
| Zusammensetzung Der Signalkontakte | 1 S + 2 Ö; 1 Ö + 2 S; 2 Schließer |
| Verwendungszweck Kategorie | AC-33B |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50/60 Hz |
| Steuerungstyp | 4 Drucktasten |
| Betriebsmodus | Automatisch; Manuell |
| Displaytyp | LCD-Bildschirm |
| Montagehalterung | Platte; DIN-Schiene |
| Beschreibung Der Verriegelungsoptionen | Vorhängeschloss in AUS-Stellung |
| Nennleistung | Unterbrechungsfrei |
| [Ui] Bemessungs-Isolationsspannung | Schalter: 800 V; Steuerung: 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | Schalter: 6 kV; Steuerung: 6 kV |
| [Ie] Bemessungs-Betriebsstrom | 63 A |
| Mechanische Verriegelung | Mit mechanischer Verriegelung |
| Mechanische Lebensdauer | 8000 Zyklen |
| Anschlussraster | 18 mm |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 5 kA während 0,1 s |
| Höhe | 147 mm |
| Breite | 310 mm |
| Tiefe | 94 mm |
| Produktgewicht | 3,4 kg |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 63 A bei 60 °C |
Montage6
| Normen | IEC 60947-6-1 |
|---|---|
| Produktzertifizierungen | CE; CB; CCC |
| Schutzart (IP) | Vorderseite: IP40 Automatik-Modus; Innerhalb des Gehäuses: IP20 Manuell-Modus |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Verschmutzungsgrad | 3 |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 18,600 cm |
| VPE 1 Breite | 21,300 cm |
| VPE 1 Länge | 37,300 cm |
| Verpackungsgewicht (Lbs) | 4,320 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
