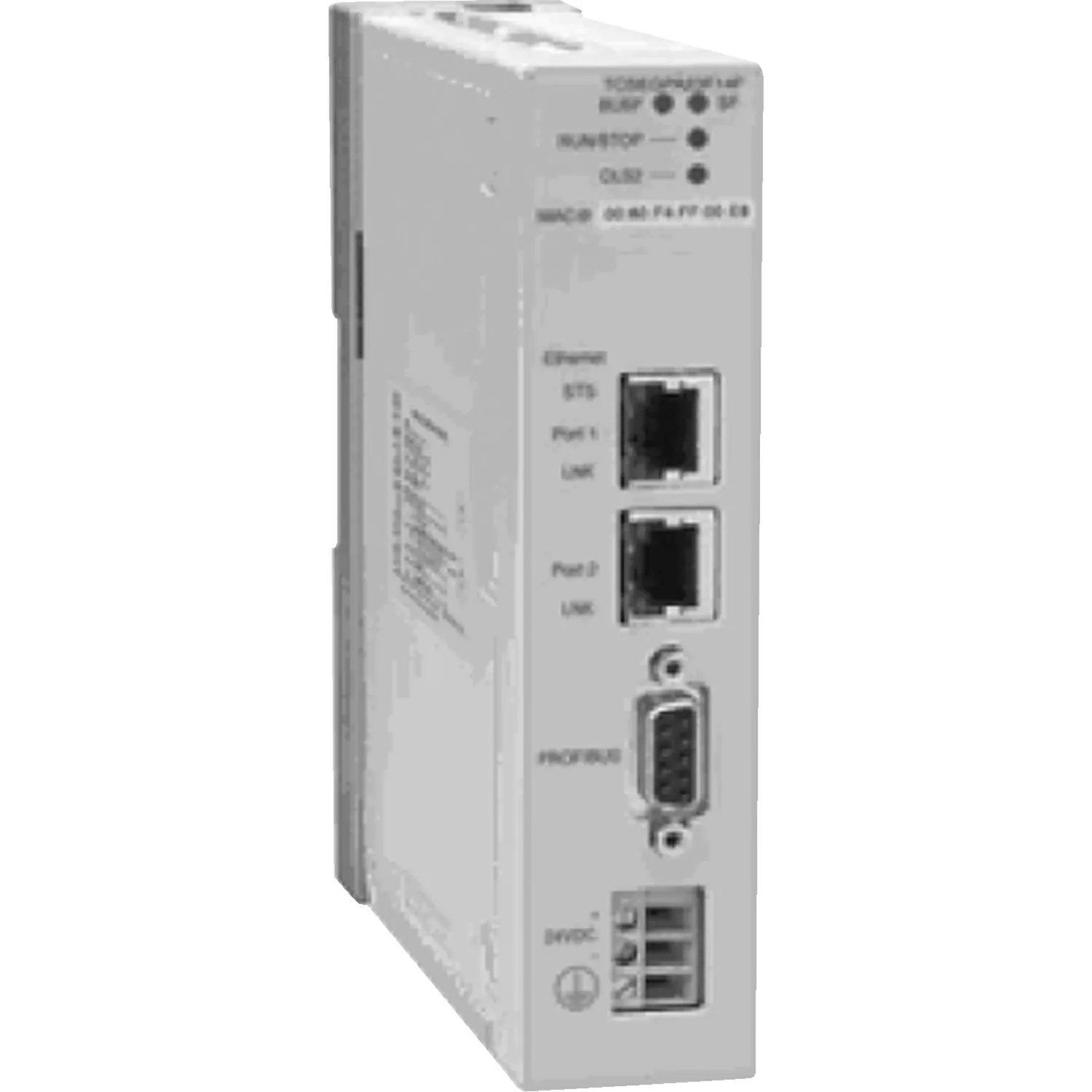

Gateway Profibus-DP-V1 Remote Master, Ethernet, für Premium/Quantum/M340 SPS
Schneider TCSEGPA23F14F, Gateway Profibus-DP-V1 Remote Master, Ethernet, für Premium/Quantum/M340 SPS. Kategorie: Profibus. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TCSEGPA23F14F
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:2,910.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Profibus DP
- Produkt- Oder Komponententyp
- Profibus DP V1 remote master
- Kommunikations-Gateway
- Ethernet Modbus TCP to Profibus DP V1 gateway
- Produktkompatibilität
- M340 PLC; M580 PLC; Quantum PLC; Premium PLC
Produktbeschreibung
Dieses Produkt ist Teil der Profibus DP-Reihe, einem Angebot von Remote-Master-Modulen. Das Profibus Remote Master (PRM)-Modul wird über seinen integrierten 2-Port-Switch an das Ethernet Modbus TCP/IP-Netzwerk angeschlossen, und zwar so nah wie möglich am Prozess und an der Instrumentierung. Es verfügt über ein geschirmtes Profibus-2-Kabel und ein Modbus-TCP-Übertragungsmedium der Kategorie 5 (STP, shielded twisted pair). Es ist mit 2 Ethernet TCP/IP-RJ45 für Modbus TCP, Profibus DP SUB-D 9 für Profibus DP V1 Verbindungen ausgestattet. Kommunikationsdienste sind: Überprüfung der Slave-Konfiguration (beim Einschalten) Klasse 1 Master, Verwaltung von Überwachungsanfragen (Global CONTROL und Get Master Diag) Klasse 2 Master, kein Master/Master-Dialog Klasse 2 Master usw. Dieses Produkt kann verwendet werden, um Modicon Quantum, Premium, M580 und M340 Speicherprogrammierbare Steuerungen (SPS) über die E/A-Scanner-Funktion an Profibus DP V1 anzuschließen. Das Kit enthält eine CD mit dem Kommunikations-DTM und eine CD mit dem Master-DTM zur Konfiguration innerhalb der UNITY.
Hauptmerkmale
- Für Premium/Quantum/M340/M580 PLC
- Industrielle Busstruktur
- Physikalische RS485-Schnittstelle
- NRZ-Übertragungsmodus
- Betriebstemperaturbereich von 0°C bis 60°C
Technische Daten
Hauptmerkmale6
| Baureihe | Profibus DP |
|---|---|
| Produkt- Oder Komponententyp | Profibus DP V1 remote master |
| Zusammenstellung Kombipaket | CD including the communication DTM; CD including the Master DTM for PRM configuration inside UNITY |
| Kommunikations-Gateway | Ethernet Modbus TCP to Profibus DP V1 gateway |
| Produktkompatibilität | M340 PLC; M580 PLC; Quantum PLC; Premium PLC |
| Strukturtyp | Industriebus |
Zusatzmerkmale13
| Physikalische Schnittstelle | RS485 |
|---|---|
| Zugriffsmethode | Master Class 1 Profibus-DP; Master Class 2 Profibus-DP; Slave Modbus TCP |
| Übertragungsmodus | NRZ |
| Übertragungs-Unterstützungsmedium | Profibus 2 verdrillte, abgeschirmte Twisted Pair-Kabel; Modbus TCP category 5 shielded twisted pair (STP) |
| Übertragungsgeschwindigkeit | 12 Mbit/s, 100 mBus für Profibus ohne Verstärker; 12 Mbit/s, 400 mBus für Profibus mit 3 Repeatern; 9,6 Kbit/s, 1200 mBus für Profibus ohne Verstärker; 9,6 Kbit/s, 4800 mBus für Profibus mit 3 Repeatern; 10 - 100 Mbit/s, 100 mBus für Modbus TCP ohne Verstärker |
| Anzahl Der Server-Gerät(e) | 126 |
| Anzahl Der Eingänge | 2 |
| Anzahl Der Ausgänge | 2 |
| Kommunikationsdienst | Konfiguration Slave prüfen (beim Einschalten) Klasse 1 Master; Überwachungsanfrage verwalten (Global CONTROL und Get Master Diag) Klasse 2 Master; Kein Master/Master-Dialog Klasse 2 Master; Profibus FMS Message Handling nicht unterstützt Klasse 1 Master; Profibus FMS Message Handling nicht unterstützt Klasse 2 Master; Lesen/Schreiben DP Slave E/A Daten Klasse 1 Master; Slave-Parameter einstellen ( |
| Integrierte Verbindungsart | 2 Ethernet TCP/IP - RJ45 für Modbus TCP; Profibus DP - SUB-D 9 für Profibus DP V1 |
| Leistungsaufnahme | 200 mA bei 24 V DC extern Versorgung |
| Modulformat | Standard |
| Produktgewicht | 0,62 kg |
Montage4
| Umgebungstemperatur Bei Betrieb | 0…60 °C |
|---|---|
| Umgebungstemperatur Bei Lagerung | -45…85 °C |
| Relative Luftfeuchtigkeit | 10…95 % Betauung nicht zulässig |
| Betriebshöhe | <= 2.000 m |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,500 cm |
| VPE 1 Breite | 18,200 cm |
| VPE 1 Länge | 26,500 cm |
| Verpackungsgewicht (Lbs) | 638,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,638 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
