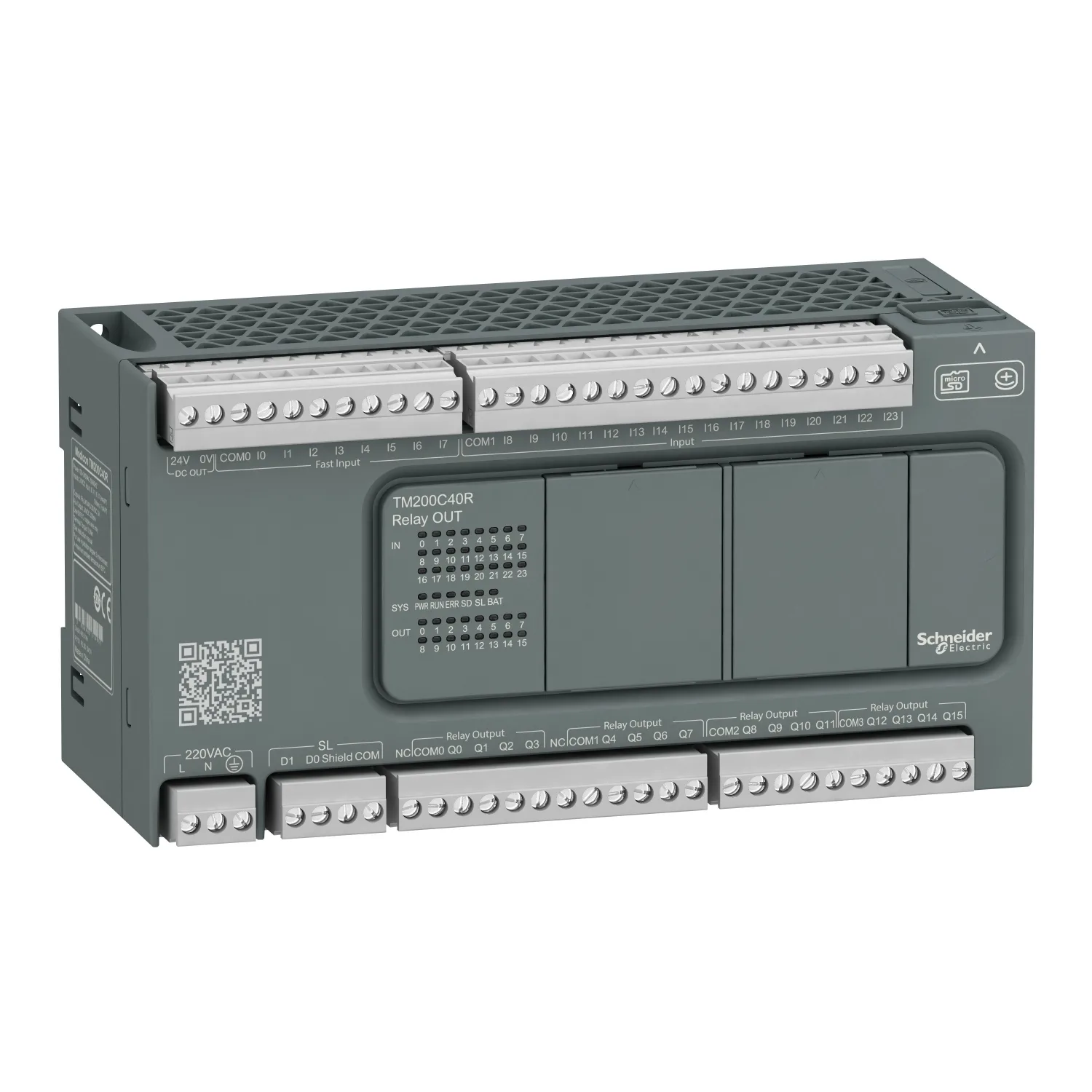

Easy Modicon M200, SPS-Steuerung, 24E/16A, Relais, 220V AC
Schneider TM200C40R, Easy Modicon M200, SPS-Steuerung, 24E/16A, Relais, 220V AC. Kategorie: Modicon M200. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TM200C40R
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:514.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M200
- Produkt- Oder Komponententyp
- Logik-Controller
- [UH,nom] Bemessungs-Betriebsspannung
- 100 - 240 V AC
- Diskrete E/A-Nummer
- 40
Produktbeschreibung
Dieses Produkt ist Teil der Easy Modicon M200 Baureihe, einem Angebot an logischen Steuerungen für einfache Maschinen und 2-Achsen-Bewegungssteuerung mit bis zu 196 E/A. Die Steuerung verfügt über 16 digitale Eingänge, 4 schnelle digitale Eingänge, 4 Hochgeschwindigkeitseingänge und 16 Relaisausgänge. Die Versorgungsspannung beträgt 100VAC bis 240VAC. Sie verfügt über 1 seriellen Anschluss (RS 485 - Modbus SL / ASCII) und einen USB-Anschluss (Mini-B) für die Programmierung. Die Steuerung ist zu einem erschwinglichen Preis erhältlich, ohne Kompromisse bei der Einfachheit, Robustheit, Verfügbarkeit und den Dienstleistungen einzugehen. Sie ermöglicht die PID-Prozesssteuerung, PTO, PWM und PLS-Positionssteuerung. Die Spannungsgrenze (einschliesslich Restwelligkeit) liegt bei 85VAC bis 264VAC (50/60Hz). Der maximale Verbrauch liegt zwischen 61VAC und 74VAC. Die Abmessungen sind 175mm x 70mm x 90mm (Breite x Tiefe x Höhe) bei einem Gewicht von 0.504kg. Die Easy Modicon M200 Baureihe wurde speziell für Anwendungen in den Bereichen Textil, Werkzeugmaschinen, Verpackung, HVAC, Materialtransport, Pumpen, Hebezeuge und Maschinen für die elektronische Montage entwickelt. Dieses Produkt ist von CE, CSA, IACS E10, RCM und CULus zertifiziert. Es erfüllt die Normen EN/IEC 61010-2-201 und EN/IEC 61131-2. Die Steuerung ist mit optionalen Steckmodulen kompatibel, die digitale E/A- und analoge E/A-Erweiterungen sowie Serial Link-Kommunikationsport-Erweiterungen ermöglichen. Die Steuerung unterstützt die Montage auf DIN-Schienen. Die Easy Modicon M200-Steuerungen sind Einstiegsprodukte, die perfekt geeignet sind, um die spezifischen Anforderungen aufstrebender Märkte zu einem erschwinglichen Preis ohne Kompromisse zu erfüllen. Sie bieten Lösungen mit dem besten Preis-/Leistungsverhältnis für Ihre kleinen Automatisierungssysteme, die Flexibilität und einfache Bewegungen erfordern.
Hauptmerkmale
- Konzipiert für einfache Maschinen
- Einfaches Testen und Debuggen dank Standard-USB-Anschlusses und abnehmbaren Klemmen
- Einfache Vervielfältigung ohne besondere Kenntnisse mit der Micro-SD-Speicherkarte
- Einfacher Zugriff auf Informationen durch Scannen des QR-Codes auf der Steuerung
- Überwachung für bis zu 196 E/A und 2-Achsen-Bewegungssteuerung
Technische Daten
Hauptmerkmale14
| Baureihe | Modicon M200 |
|---|---|
| Produkt- Oder Komponententyp | Logik-Controller |
| [UH,nom] Bemessungs-Betriebsspannung | 100 - 240 V AC |
| Diskrete E/A-Nummer | 40 |
| Diskrete Eingangsnummer | I2 - I5: 4 Schneller Eingang; I0, I1, I6, I7: 4 Sehr schneller Eingang; I8 - I23: 16 Normaler Eingang |
| Diskrete Ausgangsnummer | 16 Relais |
| Diskrete Eingangsspannung | 24 V |
| Diskreter Eingangsspannungstyp | DC |
| Diskreter Eingangsstrom | 7 mA für Eingang |
| Diskrete Eingangslogik | Senke oder Quelle (positiv/negativ) Typ 1 entspricht IEC 61131-2 |
| Diskrete Ausgangsspannung | 24 V DC; 220 V AC |
| Diskreter Ausgangsstrom | 2 A |
| Diskreter Ausgangstyp | Relais normalerweise geöffnet |
| Leistungsaufnahme In VA | 59…69 VA bei 100 - 240 V AC (mit max. E/A) |
Zusatzmerkmale40
| Max. Anzahl Von E/A-Erweiterungsmodulen | 4 mit 128 diskrete(r) Ausgang (Ausgänge) für Transistorausgang; 4 mit 80 diskrete(r) Ausgang (Ausgänge) für Relaisausgang |
|---|---|
| Versorgungsspannungsgrenzen | 85…264 V |
| Netzwerkfrequenz | 50/60 Hz |
| Einschaltstrom | 50 A |
| Spannungswert Für Garantierten Status 1 | >= 15 V für Eingang |
| Spannungswert Für Garantierten Status 0 | = 5 V für Eingang |
| Eingangsimpedanz | 3,3 kOhm für Diskreter Eingang |
| [tA] Antwortzeit | 5 µs ausschalten, I0, I1, I6, I7 Klemme(n) für Sehr schneller Eingang; 5 µs einschalten, I0, I1, I6, I7 Klemme(n) für Sehr schneller Eingang; 100 µs ausschalten, I2 - I5 Klemme(n) für Schneller Eingang; 35 µs einschalten, I2 - I5 Klemme(n) für Schneller Eingang; 100 µs ausschalten, I8 - I13 Klemme(n) für Normaler Eingang; 35 µs einschalten, I8 - I13 Klemme(n) für Normaler Eingang; 10 ms ausschalte |
| Konfigurierbare Filterzeit | 0 ms für Eingang; 3 ms für Eingang; 12 ms für Eingang |
| Ausgangsspannungsgrenzen | 30 V DC; 250 V AC |
| Max. Strom Pro Gemeinsamen Ausgang | 4 A bei COM 2; 4 A bei COM 0; 4 A bei COM 1; 4 A bei COM 3 |
| Elektrische Lebensdauer | 100000 Zyklen AC-12, 240 V, 480 VA, ohmsch; 100000 Zyklen DC-12, 24 V, 48 W, ohmsch |
| Taktfrequenz | 0,1 Hz mit Höchstlast |
| Mechanische Lebensdauer | 20000000 Zyklen für Relaisausgang |
| Mindestlast | 10 mA bei 5 V DC für Relaisausgang |
| Speicherkapazität | 512 Byte intern Flash für Programmsicherung |
| Datenspeichergerät | 32 GB Micro-SD-Karte (Optional) |
| Batterietyp | BR2032 Li-CFx (Lithium-Kohlenstoff-Monofluorid), Lebensdauer der Batterie: 5 Jahre |
| Sicherungsdauer | 3 Jahre bei 25 °C (durch Unterbrechung der Spannungsversorgung) |
| Ausführungszeit Für 1 K-Anweisung | 0,3 ms für Ereignis- und periodischer Task |
| Ausführungszeit Pro Anweisung | 0,2 µs Boolesche |
| Exakte Zeit Für Ereignisaufgabe | 60 µs [tA] Antwortzeit |
| Taktabweichung | <= 90 Sek./Monat bei 25 °C |
| Regelkreis | Einstellbarer PID-Regler bis zu 14 simultane Schleifen |
| Typ Des Steuersignals | Quadratur (x1, x2, x4) bei 100 kHz für Schneller Eingang (HSC-Modus); Puls/Richtung bei 100 kHz für Schneller Eingang (HSC-Modus); Einzelphase bei 100 kHz für Schneller Eingang (HSC-Modus); CW/CCW bei 100 kHz für Schneller Eingang (HSC-Modus) |
| Zähleingangsnummer | 4 Schneller Eingang (HSC-Modus) bei 100 kHz 32 Bits |
| Integrierte Verbindungsart | USB-Anschluss mit Mini-B-USB 2.0 Anschluss; Nicht isolierte serielle Verbindung Seriell 1 mit Klemmenblock Anschluss und RS485 Schnittstelle; Nicht isolierte serielle Verbindung Seriell 2 mit Klemmenblock Anschluss und RS232/RS485 Schnittstelle; Isolierte serielle Verbindung Seriell 2 mit Klemmenblock Anschluss und RS485 Schnittstelle |
| Übertragungsgeschwindigkeit | 1,2 - 115,2 kBit/s (standardmäßig 115,2 kBit/s) für eine Bus-Länge von 15 m für RS485; 1,2 - 115,2 kBit/s (standardmäßig 115,2 kBit/s) für eine Bus-Länge von 3 m für RS232; 12 Mbit/s für USB |
| Kommunikationsprotokoll | USB-Anschluss: USB - SoMachine-Netzwerk; Nicht isolierte serielle Verbindung: Modbus Client / Server - RTU/ASCII oder SoMachine-Netzwerk |
| Lokale Signalisierung | 1 LED (grün) für PWR; 1 LED (grün) für RUN (Betrieb); 1 LED (rot) für Modulfehler (ERR); 1 LED (grün) für SD-Kartenzugang (SD); 1 LED (rot) für BAT; 1 LED (grün) für SL1; 1 LED pro Kanal (grün) für E/A-Status |
| Elektrische Verbindung | Mini-B-USB 2.0 Steckerfür ein Programmiergerät; abnehmbar Schraubklemmenleistefür Eingänge; abnehmbar Schraubklemmenleistefür Ausgänge; abnehmbar Schraubklemmenleiste, 4 Klemme(n) für den Anschluss der seriellen Verbindung1; abnehmbar Schraubklemmenleiste, 3 Klemme(n) für den Anschluss der 100 - 240 V AC Spannungsversorgung |
| Max. Kabelabstand Zwischen Den Geräten | Ungeschirmtes Kabel: <50 m für Eingang; Abgeschirmtes Kabel: <10 m für Schneller Eingang; Abgeschirmtes Kabel: <10 m für Sehr schneller Eingang; Ungeschirmtes Kabel: <150 m für Ausgang |
| Isolation | Nicht isoliert zwischen Eingängen; Zwischen Ausgang und interner Logik bei 1780 V AC; Zwischen Ausgangsgruppen bei 1780 V AC; Zwischen Versorgung und interner Logik bei 1780 V AC; Zwischen Eingang und interner Logik bei 500 V AC; Zwischen schnellem Eingang und interner Logik bei 500 V AC; Zwischen Eingangsgruppen bei 500 V AC |
| Sensorstromversorgung | 24 V DC bei 300 mA vom Controller bereitgestellt |
| Beschriftung | CE |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Platte oder Paneel mit Befestigungssatz entspricht IEC 60715 |
| Höhe | 90 mm |
| Tiefe | 70 mm |
| Breite | 175 mm |
| Produktgewicht | 0,504 kg |
Montage13
| Schutzart (IP) | IP20 mit montierter Schutzabdeckung |
|---|---|
| Produktzertifizierungen | CE |
| Normen | IEC 61010-2-201; IEC 61131-2 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 8 kV (Luftaustritt) entspricht IEC 61000-4-2; Störfestigkeitsprüfung bei elektrostatischer Entladung - Teststufe: 6 kV (Kontaktentladung) entspricht IEC 61000-4-2; Suszeptibilität gegen elektromagnetische Felder - Teststufe: 10 V/m (80 MHz - 3 GHz) entspricht IEC 61000-4-3; Magnetfeld bei Netzfrequenz - Teststufe: 30 A/m entsprich |
| Stoßfestigkeit | 15 Gn für 11 ms; 30 gn für 6 ms |
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
| Vibrationsfestigkeit | 3,5 mm bei 5…8,4 Hz auf Symmetrische Schiene; 1 Gn bei 8,4…150 Hz auf Symmetrische Schiene; 3,5 mm bei 5…8,7 Hz auf Schaltschrankeinbau; 2 Gn bei 8,7…150 Hz auf Schaltschrankeinbau |
| Relative Luftfeuchtigkeit | 10…95 %, Betauung nicht zulässig (in Betrieb); 10…95 %, Betauung nicht zulässig (bei Lagerung) |
| Umgebungstemperatur Bei Betrieb | 0…55 °C (waagerechter Einbau) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Verschmutzungsgrad | <= 2 |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3000 m |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 9,388 cm |
| VPE 1 Breite | 13,744 cm |
| VPE 1 Länge | 18,809 cm |
| Verpackungsgewicht (Lbs) | 767,5 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 12 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 9716 g |
| VPE 3 Art | P12 |
| VPE 3 Menge | 288 |
| VPE 3 Höhe | 95 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm |
| VPE 3 Gewicht | 242184 g |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
