Schneider

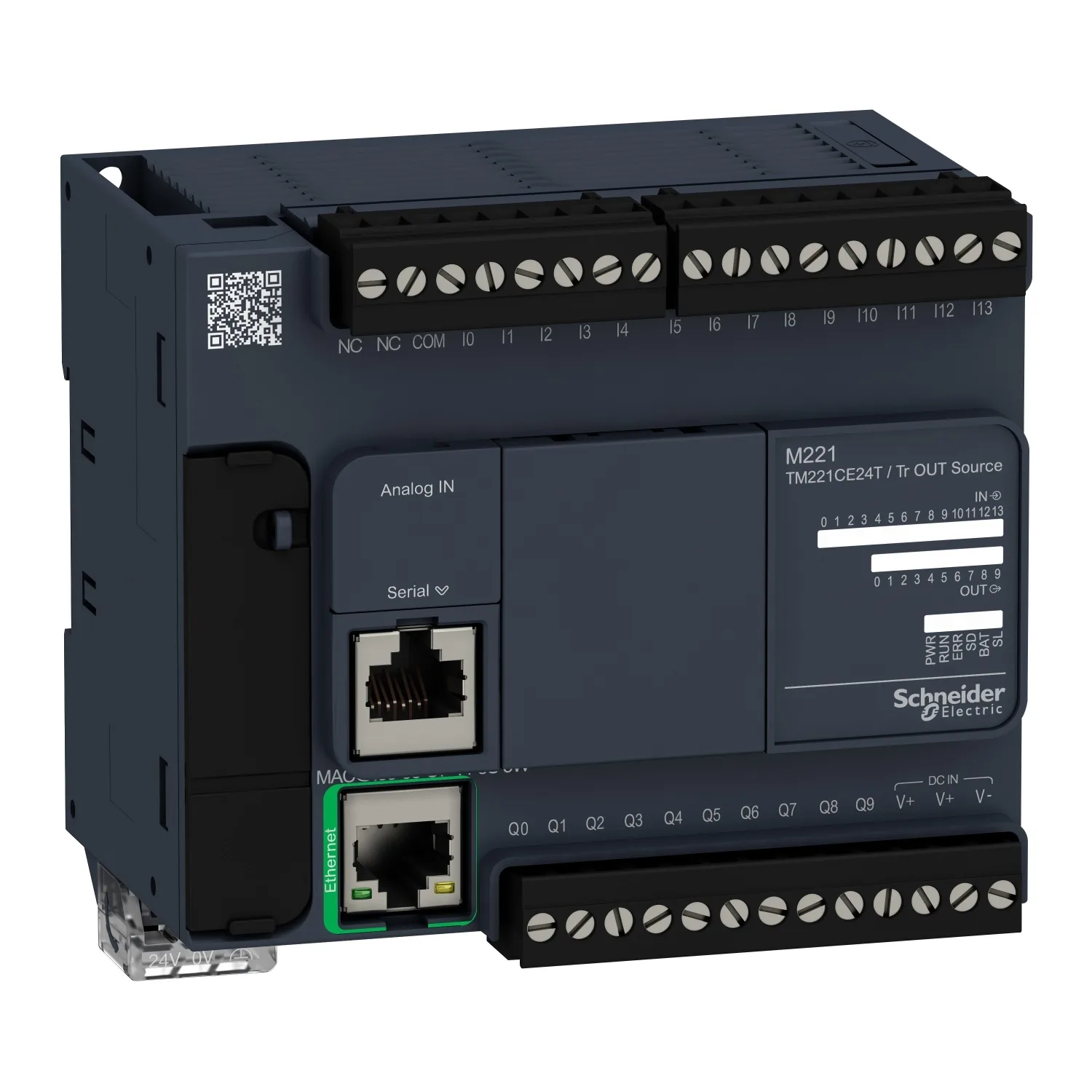

SPS-Steuerung, Modicon M221, Kompaktformat, 24 E/A, Ethernet, Modbus, 24 VDC, Source Transistor, Schraubklemmen
Schneider TM221CE24T, SPS-Steuerung, Modicon M221, Kompaktformat, 24 E/A, Ethernet, Modbus, 24 VDC, Source Transistor, Schraubklemmen. Kategorie: Logic Controller - Modicon M221. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TM221CE24T
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:747.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M221
- Produkt- Oder Komponententyp
- Logik-Controller
- [UH,nom] Bemessungs-Betriebsspannung
- 24 V DC
- Anzahl Der Analogeingänge
- 2 bei 0 - 10 V
Produktbeschreibung
- Wird mit abnehmbaren Schraubklemmenblöcken zum Anschluss der E/A, einem abnehmbaren Schraubklemmenblock für die Stromversorgung, einer Pufferbatterie BR2032 (Knopfzelle) und einem Kabel zum Anschluss der Analogeingänge geliefert
- Die M221 Logiksteuerung verfügt über drei integrierte Anschlusstypen: Ethernet, serielle Schnittstelle RS 232/RS 485 und einen USB-Mini-B-Programmieranschluss
- Ermöglicht die Steuerung einfacher Maschinen
- Die Kapazität der M221 Logiksteuerungen kann durch das Angebot an Modicon TM3 Erweiterungsmodulen erhöht werden
- Steigern Sie die Rentabilität und erzielen Sie eine vergleichbare Leistung mit der Modicon M221 durch intuitive Maschinenprogrammierung mit EcoStruxure Machine Expert Basic
Hauptmerkmale
- SD-Karte und USB-Anschluss
- 2 Analogeingänge und eine große Auswahl an E/A
- Run/Stop-Schalter und Kartuschenerweiterung
- Ethernet- und serielle Schnittstellen
Technische Daten
Hauptmerkmale9
| Baureihe | Modicon M221 |
|---|---|
| Produkt- Oder Komponententyp | Logik-Controller |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Anzahl Diskrete Eingänge | 14, Diskreter Eingang 4 Schneller Eingang entspricht IEC 61131-2 Typ 1 |
| Anzahl Der Analogeingänge | 2 bei 0 - 10 V |
| Diskreter Ausgangstyp | Transistor |
| Anzahl Diskrete Ausgänge | 10 Transistor 2 Schneller Ausgang |
| Diskrete Ausgangsspannung | 24 V DC |
| Diskreter Ausgangsstrom | 0,5 A |
Zusatzmerkmale61
| Diskrete E/A-Nummer | 24 |
|---|---|
| Anzahl An E/A-Erweiterungsmodulen | 7 (lokal E/A-Architektur); 14 (Remote E/A-Architektur) |
| Versorgungsspannungsgrenzen | 20,4…28,8 V |
| Einschaltstrom | 35 A |
| Max. Leistungsaufnahme In W | 14 W bei 24 V (mit einer begrenzten Anzahl von E/A-Erweiterungsmodulen); 4,8 W bei 24 V (ohne E/A-Erweiterungsmodule) |
| Stromversorgungs-Ausgangsstrom | 0,52 A 5 V für Erweiterungsbus; 0,2 A 24 V für Erweiterungsbus |
| Diskrete Eingangslogik | Senke oder Quelle (positiv/negativ) |
| Diskrete Eingangsspannung | 24 V |
| Diskreter Eingangsspannungstyp | DC |
| Auflösung Des Analogeingangs | 10 Bit |
| LSB-Wert | 10 mV |
| Umwandlungszeit | 1 ms pro Kanal + 1 Controller-Zyklus für Analogeingang Analogeingang |
| Zulässige Überlastung An Den Eingängen | +/- 30 V DC für 5 min (Maximum) für Analogeingang; +/- 13 V DC (permanent) für Analogeingang |
| Spannungswert Für Garantierten Status 1 | >= 15 V für Eingang |
| Spannungswert Für Garantierten Status 0 | = 5 V für Eingang |
| Diskreter Eingangsstrom | 7 mA für Diskreter Eingang; 5 mA für Schneller Eingang |
| Eingangsimpedanz | 3,4 kOhm für Diskreter Eingang; 100 kOhm für Analogeingang; 4,9 kOhm für Schneller Eingang |
| [tA] Antwortzeit | 35 µs ausschalten, I2 - I5 Klemme(n) für Eingang; 5 µs einschalten, I0, I1, I6, I7 Klemme(n) für Schneller Eingang; 35 µs einschalten, andere Klemmen Klemme(n) für Eingang; 5 µs ausschalten, I0, I1, I6, I7 Klemme(n) für Schneller Eingang; 100 µs ausschalten, andere Klemmen Klemme(n) für Eingang; 5 µs einschalten, ausschalten, Q0 - Q1 Klemme(n) für Ausgang; 50 µs einschalten, ausschalten, Q2 bis Q3 |
| Konfigurierbare Filterzeit | 0 ms für Eingang; 3 ms für Eingang; 12 ms für Eingang |
| Diskrete Ausgangslogik | Positive Logik (Source) |
| Max. Strom Pro Gemeinsamen Ausgang | 5 A |
| Ausgangsfrequenz | 100 kHz für Schneller Ausgang (PWM/PLS-Modus) bei Q0 - Q1; 5 kHz für Ausgang bei Q2 bis Q3; 0,1 kHz für Ausgang bei Q4 - Q9 |
| Absoluter Genauigkeitsfehler | +/- 1 % Skalenendwert für Analogeingang |
| Max. Leckstrom | 0,1 mA für Transistorausgang |
| Max. Spannungsabfall | <1 V |
| Mechanische Lebensdauer | 20000000 Zyklen für Transistorausgang |
| Max. Wolframlast | <12 W für Ausgang und schneller Ausgang |
| Schutzart | Überlast- und Kurzschlussschutz bei 1 A |
| Rückstellzeit | 1 s automatische Rückstellung |
| Speicherkapazität | 256 kB für Nutzeranwendung und Daten RAM mit 10.000 Anweisungen; 256 kB für interne Variablen RAM |
| Daten Gesichert | 256 kB built-in flash memory für Backup von Anwendung und Daten |
| Datenspeichergerät | 2 GB SD-Karte (Optional) |
| Batterietyp | BR2032 or CR2032X Lithium, nicht wiederaufladbar |
| Sicherungsdauer | 1 Jahr bei 25 °C (durch Unterbrechung der Spannungsversorgung) |
| Ausführungszeit Für 1 K-Anweisung | 0,3 ms für Ereignis- und periodischer Task |
| Ausführungszeit Pro Anweisung | 0,2 µs Boolesche |
| Exakte Zeit Für Ereignisaufgabe | 60 µs [tA] Antwortzeit |
| Maximalgröße Der Objektflächen | 255 %C Zähler; 512 %M Memory-Bits; 8000 %MW Worte/Speicher; 512 %KW konstante Worte; 255 %TM Zeitrelais |
| Echtzeituhr | Mit |
| Taktabweichung | <= 30 s/Monat bei 25 °C |
| Regelkreis | Einstellbarer PID-Regler bis zu 14 simultane Schleifen |
| Positionierungsfunktionen | Position PTO 2 Achse(n)Puls/Richtung Modus (100 kHz); Position PTO 1 Achse(n)CW/CCW Modus (100 kHz) |
| Funktion Verfügbar | Frequenzgenerator; PLS; PWM |
| Zähleingangsnummer | 4 Schneller Eingang (HSC-Modus) bei 100 kHz 32 Bits |
| Zählfunktion | A/B; Einzelphase; Puls/Richtung |
| Integrierte Verbindungsart | USB-Anschluss mit Mini-B-USB 2.0 Anschluss; Nicht isolierte serielle Verbindung Seriell 1 mit RJ45 Anschluss und RS232/RS485 Schnittstelle; Ethernet mit RJ45 Anschluss |
| Versorgung | (seriell)Versorgung serielle Schnittstelle: 5 V, <200 mA |
| Übertragungsgeschwindigkeit | 1,2 - 115,2 kBit/s (standardmäßig 115,2 kBit/s) für eine Bus-Länge von 15 m für RS485; 1,2 - 115,2 kBit/s (standardmäßig 115,2 kBit/s) für eine Bus-Länge von 3 m für RS232; 480 Mbit/s für USB |
| Kommunikationsprotokoll | USB-Anschluss: USB - SoMachine-Netzwerk; Nicht isolierte serielle Verbindung: Modbus Client / Server - RTU/ASCII oder SoMachine-Netzwerk; Ethernet |
| Ethernet-Anschluss | 10BASE-T/100BASE-TX 1 Port mit 100 m Kupferkabel |
| Kommunikationsdienst | MODBUS TCP-Slave-Gerät; Modbus TCP-Server; Modbus TCP-Client; EtherNet/IP-Adapter; DHCP-Client |
| Lokale Signalisierung | 1 LED (grün) für PWR; 1 LED (grün) für RUN (Betrieb); 1 LED (rot) für Modulfehler (ERR); 1 LED (grün) für SD-Kartenzugang (SD); 1 LED (rot) für BAT; 1 LED pro Kanal (grün) für E/A-Status; 1 LED (grün) für SL; Ethernet-Netzwerk-Aktivität (grün) für ACT; Ethernet-Netzwerkverbindung (gelb) für Verbindung (Verbindungsstatus) |
| Elektrischer Anschluss | abnehmbare Schraubklemmleistefür Eingänge; abnehmbare Schraubklemmleistefür Ausgänge; Klemmenblock, 3 Klemme(n)für den Anschluss der 24-V-DC-Stromversorgung; Stecker, 4 Klemme(n)für Analogeingänge; Mini-B-USB 2.0 Steckerfür ein Programmiergerät |
| Max. Kabelabstand Zwischen Den Geräten | Abgeschirmtes Kabel: <10 m für Schneller Eingang; Ungeschirmtes Kabel: <30 m für Ausgang; Ungeschirmtes Kabel: <30 m für Digitaleingang; Ungeschirmtes Kabel: <1 m für Analogeingang; Abgeschirmtes Kabel: <3 m für Schneller Ausgang |
| Isolation | Zwischen Eingang und interner Logik bei 500 V AC; Zwischen schnellem Eingang und interner Logik bei 500 V AC; Nicht isoliert zwischen Eingängen; Zwischen Ausgang und interner Logik bei 500 V AC; Nicht isoliert zwischen analogem Eingang und interner Logik; Nicht isoliert zwischen Analogeingängen |
| Beschriftung | CE |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Platte oder Paneel mit Befestigungssatz |
| Höhe | 90 mm |
| Tiefe | 70 mm |
| Breite | 110 mm |
| Produktgewicht | 0,395 kg |
Montage20
| Normen | IEC 61131-2; UL 508; CAN/CSA C22.2 No. 213; IACS E10; ANSI/ISA 12-12-01 |
|---|---|
| Produktzertifizierungen | ABS; EAC; RCM; cULus; LR; DNV-GL; CE; UKCA; cULus HazLoc |
| Umgebungseigenschaften | Normaler Bereich und Gefahrenbereich |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 8 kV in der Luft entspricht IEC 61000-4-2; 4 kV bei Kontakt entspricht IEC 61000-4-2 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3; 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3; 1 V/m 2 - 2,7 GHz entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Magnetfelder | 30 A/m 50/60 Hz entspricht IEC 61000-4-8 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4; 2 kV (Relaisausgang) entspricht IEC 61000-4-4; 1 kV (E/A) entspricht IEC 61000-4-4; 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4; 1 kV (serielle Leitung) entspricht IEC 61000-4-4 |
| Stoßspannungsfestigkeit | 2 kV Stromversorgung (AC) Gleichtakt entspricht IEC 61000-4-5; 2 kV Relaisausgang Gleichtakt entspricht IEC 61000-4-5; 1 kV E/A Gleichtakt entspricht IEC 61000-4-5; 1 kV abgeschirmtes Kabel Gleichtakt entspricht IEC 61000-4-5; 0,5 kV Stromversorgung (DC) Differentialbetrieb entspricht IEC 61000-4-5; 1 kV Stromversorgung (AC) Differentialbetrieb entspricht IEC 61000-4-5; 1 kV Relaisausgang Differen |
| Widerstandsfähigkeit Gegen Leitungsgebundene Störungen | 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6; 3 V 0,1 - 80 MHz entspricht Marine-Spezifikation (LR, ABS, DNV, GL); 10 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL) |
| Elektromagnetische Aussendung | Leitungsgebundene Emissionen - Teststufe: 79 dBμV/m QP/66 dBμV/m AV ( Stromversorgung (AC)) bei 0,15…0,5 MHz entspricht IEC 55011; Leitungsgebundene Emissionen - Teststufe: 73 dBμV/m QP/60 dBμV/m AV ( Stromversorgung (AC)) bei 0,5…300 MHz entspricht IEC 55011; Leitungsgebundene Emissionen - Teststufe: 120 - 69 dBµV/m QP ( Energieversorgungsleitungen) bei 10…150 kHz entspricht IEC 55011; Leitungsge |
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
| Umgebungstemperatur Bei Betrieb | -10…55 °C (waagerechter Einbau); -10…35 °C (senkrechter Einbau) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 10…95 %, Betauung nicht zulässig (in Betrieb); 10…95 %, Betauung nicht zulässig (bei Lagerung) |
| Schutzart (IP) | IP20 mit montierter Schutzabdeckung |
| Verschmutzungsgrad | <= 2 |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3000 m |
| Vibrationsfestigkeit | 3,5 mm bei 5…8,4 Hz auf Symmetrische Schiene; 3,5 mm bei 5…8,4 Hz auf Schaltschrankeinbau; 1 Gn bei 8,4…150 Hz auf Symmetrische Schiene; 1 Gn bei 8,4…150 Hz auf Schaltschrankeinbau |
| Stoßfestigkeit | 147 m/s² für 11 ms |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 13,000 cm |
| Verpackungsgewicht (Lbs) | 600,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 20 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 12,680 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 240 |
| VPE 3 Höhe | 105,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 94,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
