Schneider

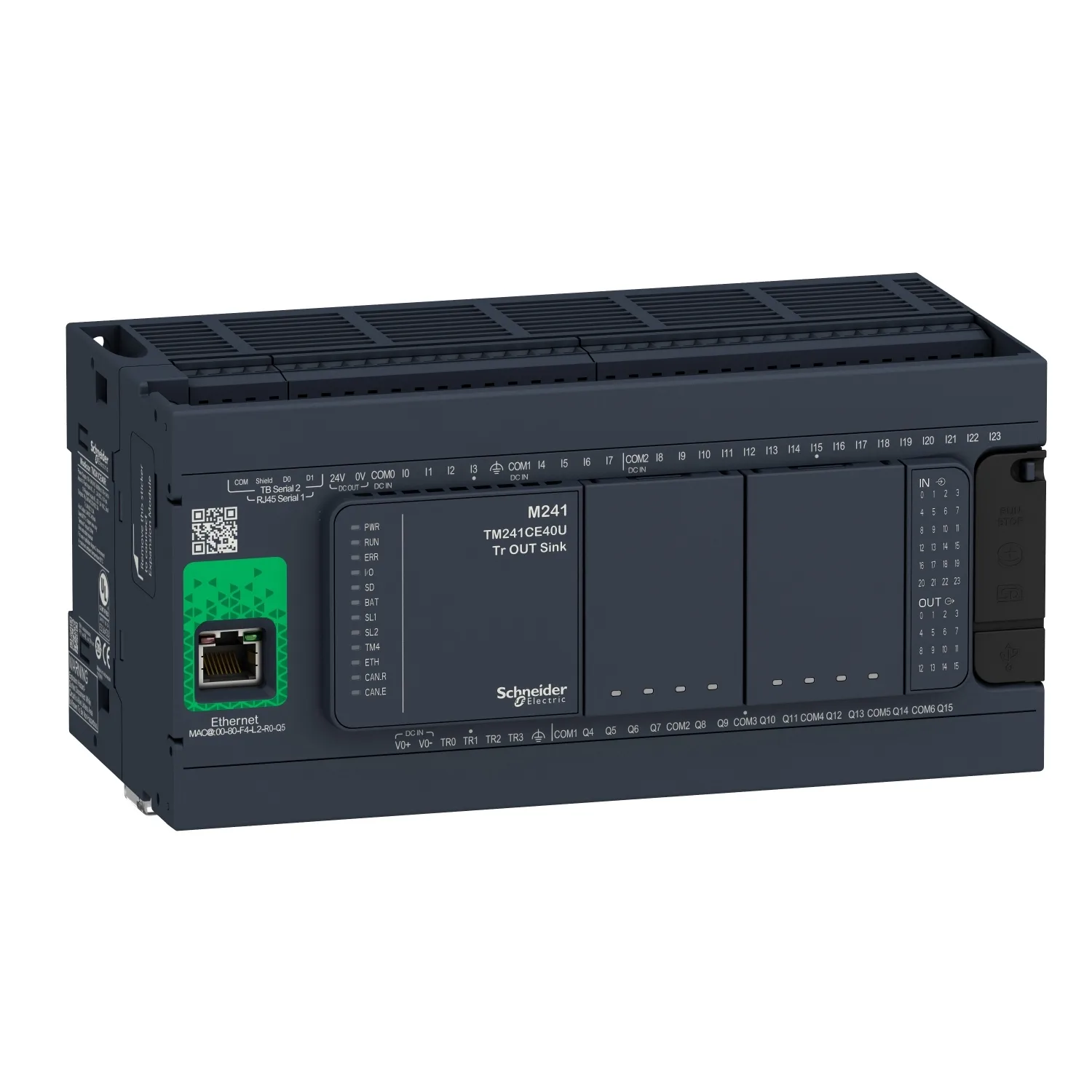

SPS-Steuerung, Modicon M241, 40 E/A, Ethernet, 2x Modbus, 100 bis 240 VAC, Relaisausgänge, Schraubklemmen
Schneider TM241CE40R, SPS-Steuerung, Modicon M241, 40 E/A, Ethernet, 2x Modbus, 100 bis 240 VAC, Relaisausgänge, Schraubklemmen. Kategorie: Logic Controller - Modicon M241. Auf Lager.
- Referenz:TM241CE40R
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (1 Stk.) ✅
- Preis:1,218.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M241
- Produkt- Oder Komponententyp
- Logik-Controller
- [UH,nom] Bemessungs-Betriebsspannung
- 100 - 240 V AC
- Diskreter Ausgangstyp
- Relais; Transistor
Produktbeschreibung
SPS-Steuerung Modicon M241 mit 22ns / boolsche Anweisung für die Automatisierung von kompakten, leistungsfähigen und vernetzten industriellen Maschinen. Insgesamt 40 integrierten E/A, davon 24 digitale (14x Standard und 8x HSC mit 200kHz) Eingänge, 16 digitale Ausgänge (12x Standard und 4x Impulsgenerator mit 100kHz). Eine Ethernet-Schnittstelle mit RJ45-Buchse für EtherNet/IP Adapter/Originator und Modbus TCP Client/Server, I/O Scanner, UDP, TCP, SQL Client, SNMP Client/Server V1/V2, OPC UA Server, SNTP Client, DNS Client sowie Webserver. Eine RS485/RS232-Schnittstelle mit RJ45-Buchse und eine RS485-Schnittstelle mit Schraubklemmleiste für Modbus ASCII/RTU Master/Slave, ASCII character string. Die Spannungsversorgung erfolgt über 100VAC bis 240VAC. Die digitalen Ausgänge sind ausgeführt als 12x Relais (2A) und 4x Source-Transistor (0,5A bzw. 0,1A bei Verwendung als schneller Ausgang). Erweiterbar mit bis zu zwei Steckmodulen. 54MB integrierter RAM-Speicher und 128MB Flash-Speicher. Integrierte Regelung für bis zu 4 koordinierte Achsen. Position Control (PTO) mit Trapez- oder S-Profil für 2 Achsen in Pulse-Direction (P/D)-Mode, CW/CCW-Mode, PWM, FG. Ausgestattet mit einem Steckplatz für SD-Karte, einem USB-mini-B-Port zur Programmierung, einem Run/Stop-Schalter und QR-Code für direkten Zugriff auf technische Dokumentation. Lokale und dezentrale E/A-Erweiterung mit Modicon TM3/TM5 E/A-System. Programmierung und Konfiguration mittels Software EcoStruxure Machine Expert (Download über www.se.com). SPS-Programmierung nach IEC 61131-3 in den Programmiersprachen Strukturierter Text (ST), Funktionsblockdiagramm (FBD/CFC) Anweisungsliste (AWL), Kontaktplan (KOP) oder Ablaufsprache (SFC) auf Basis von CODESYS V3. Anschluss über abnehmbare Schraubklemmleisten. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel. Zertifiziert nach CE, cULus Listing Mark, CSA, EAC, LR, ABS, DNV-GL, ODVA, Achilles.
Hauptmerkmale
- Intuitive Maschinenprogrammierung mit EcoStruxure Machine Expert
- Gebrauchsfertige Anwendungen und Funktionsblöcke
- Flexible und skalierbare Maschinensteuerung, um die Effizienz zu steigern
- Vereinfachung der Maschinenintegration und -wartung durch Ethernet, WLAN und Webserver
Technische Daten
Hauptmerkmale8
| Baureihe | Modicon M241 |
|---|---|
| Produkt- Oder Komponententyp | Logik-Controller |
| [UH,nom] Bemessungs-Betriebsspannung | 100 - 240 V AC |
| Anzahl Diskrete Eingänge | 24, Diskreter Eingang 8 Schneller Eingang entspricht IEC 61131-2 Typ 1 |
| Diskreter Ausgangstyp | Relais; Transistor |
| Anzahl Diskrete Ausgänge | 4 Transistor 4 Schneller Ausgang; 12 Relais |
| Diskrete Ausgangsspannung | 5 - 125 V DC für Relaisausgang; 5 - 250 V AC für Relaisausgang; 24 V DC für Transistorausgang |
| Diskreter Ausgangsstrom | 0,1 A für schneller Ausgang (PTO-Modus) (TR0 - TR3); 2 A für Relaisausgang (Q4 - Q15); 0,5 A für Transistorausgang (TR0 - TR3) |
Zusatzmerkmale53
| Diskrete E/A-Nummer | 40 |
|---|---|
| Anzahl An E/A-Erweiterungsmodulen | 7 (lokal E/A-Architektur); 14 (Remote E/A-Architektur) |
| Versorgungsspannungsgrenzen | 85…264 V |
| Netzwerkfrequenz | 50/60 Hz |
| Diskrete Eingangslogik | Sink oder Source |
| Diskrete Eingangsspannung | 24 V |
| Diskreter Eingangsspannungstyp | DC |
| Spannungswert Für Garantierten Status 1 | >= 15 V für Eingang |
| Spannungswert Für Garantierten Status 0 | = 5 V für Eingang |
| Diskreter Eingangsstrom | 7 mA für Eingang |
| Eingangsimpedanz | 4,7 kOhm für Eingang |
| [tA] Antwortzeit | 50 µs einschalten, I0 - I15 Klemme(n) für Eingang |
| Konfigurierbare Filterzeit | 1 µs für Schneller Eingang |
| Diskrete Ausgangslogik | Positive Logik (Source) |
| Ausgangsspannungsgrenzen | 125 V DC Relaisausgang; 30 V DC Transistorausgang; 277 V AC Relaisausgang |
| Max. Ausgangsfrequenz | 1 kHz für Transistorausgang; 20 kHz für schneller Ausgang (PWM-Modus); 100 kHz für Schneller Ausgang (PLS-Modus) |
| Genauigkeit | +/- 0,1 % bei 0,02…0,1 kHz für Schneller Ausgang; +/-1 % bei 0,1…1 kHz für Schneller Ausgang |
| Schutzart | Kurzschlussschutz für Transistorausgang; Kurzschluss- und Überlastschutz mit automatischer Rückstellung für Transistorausgang; Verpolungsschutz für Transistorausgang; Ohne Schutz für Relaisausgang |
| Rückstellzeit | 10 ms automatische Rückstellung Ausgang; 12 s automatische Rückstellung Schneller Ausgang |
| Speicherkapazität | 64 MB für Systemspeicher RAM |
| Daten Gesichert | 128 MB built-in flash memory für Backup von Benutzerprogrammen |
| Datenspeichergerät | <= 16 GB SD-Karte (Optional) |
| Batterietyp | BR2032 Lithium, nicht wiederaufladbar, Lebensdauer der Batterie: 4 Jahre |
| Sicherungsdauer | 2 Jahre bei 25 °C |
| Ausführungszeit Für 1 K-Anweisung | 0,3 ms für Ereignis- und periodischer Task; 0,7 ms für sonstige Anweisungen |
| Anwendungsstruktur | 4 zyklische Master-Tasks; 8 Ereignisaufgaben; 8 externe Ereignis-Tasks; 3 zyklische Master-Tasks + 1 freilaufender Task |
| Echtzeituhr | Mit |
| Taktabweichung | <= 60 s/Monat bei 25 °C |
| Positionierungsfunktionen | PTO Funktion 4 Kanäle (Positionierungsfrequenz: 100 kHz) |
| Zähleingangsnummer | 4 Schneller Eingang (HSC-Modus) bei 200 kHz; 14 Standardeingang bei 1 kHz |
| Typ Des Steuersignals | A/B bei 100 kHz für Schneller Eingang (HSC-Modus); Puls/Richtung bei 200 kHz für Schneller Eingang (HSC-Modus); Einzelphase bei 200 kHz für Schneller Eingang (HSC-Modus) |
| Integrierte Verbindungsart | Nicht isolierte serielle Verbindung Seriell 1 mit RJ45 Anschluss und RS232/RS485 Schnittstelle; Nicht isolierte serielle Verbindung Seriell 2 mit abnehmbare Schraubklemmleiste Anschluss und RS485 Schnittstelle; USB-Anschluss mit Mini-B-USB 2.0 Anschluss; Ethernet mit RJ45 Anschluss |
| Versorgung | (Seriell 1)Versorgung serielle Schnittstelle: 5 V, <200 mA |
| Übertragungsgeschwindigkeit | 1,2 - 115,2 kBit/s (standardmäßig 115,2 kBit/s) für eine Bus-Länge von 15 m für RS485; 1,2 - 115,2 kBit/s (standardmäßig 115,2 kBit/s) für eine Bus-Länge von 3 m für RS232; 480 Mbit/s für eine Bus-Länge von 3 m für USB; 10/100 Mbit/s für Ethernet |
| Kommunikationsprotokoll | Nicht isolierte serielle Verbindung: Modbus Client / Server |
| Ethernet-Anschluss | 10BASE-T/100BASE-TX - 1 Port(s) Kupferkabel |
| Ethernet-Dienste | FDR; DHCP-Server über Ethernet-Switch Netzwerkmodul TM4; DHCP-Client integrierte Ethernet-Schnittstelle; SMS-Benachrichtigungen; Firmware-Updates; SNMP-Client/Server; Programmierung; NGVL; Überwachung; IEC VAR ZUGRIFF; FTP-Client/Server; Herunterladen; SQL client; Modbus TCP client I/O scanner; Ethernet/IP originator I/O scanner integrierte Ethernet-Schnittstelle; Ethernet/IP target, Modbus TCP se |
| Lokale Signalisierung | 1 LED (grün) für PWR; 1 LED (grün) für RUN (Betrieb); 1 LED (rot) für Modulfehler (ERR); 1 LED (rot) für E/A-Fehler (E/A); 1 LED (grün) für SD-Kartenzugang (SD); 1 LED (rot) für BAT; 1 LED (grün) für SL1; 1 LED (grün) für SL2; 1 LED (rot) für Busfehler an TM4 (TM4); 1 LED pro Kanal (grün) für E/A-Status; 1 LED (grün) für Ethernet Port aktiv |
| Elektrische Verbindung | abnehmbare Schraubklemmleistefür Eingänge und Ausgänge (Rasterabstand 5,08 mm); abnehmbare Schraubklemmleistefür den Anschluss der 24-V-DC-Stromversorgung (Rasterabstand 5,08 mm) |
| Max. Kabelabstand Zwischen Den Geräten | Ungeschirmtes Kabel: <50 m für Eingang; Abgeschirmtes Kabel: <10 m für Schneller Eingang; Ungeschirmtes Kabel: <50 m für Ausgang; Abgeschirmtes Kabel: <3 m für Schneller Ausgang |
| Isolation | Zwischen Versorgung und interner Logik bei 500 V AC; Nicht isoliert zwischen Versorgung und Erde |
| Beschriftung | CE |
| Sensorstromversorgung | 24 V DC bei 400 mA vom Controller bereitgestellt |
| Stoßspannungsfestigkeit | 2 kV Stromversorgung (AC) Gleichtakt entspricht IEC 61000-4-5; 2 kV Relaisausgang Gleichtakt entspricht IEC 61000-4-5; 1 kV abgeschirmtes Kabel Gleichtakt entspricht IEC 61000-4-5; 1 kV Stromversorgung (AC) Differentialbetrieb entspricht IEC 61000-4-5; 1 kV Relaisausgang Differentialbetrieb entspricht IEC 61000-4-5; 1 kV Eingang Gleichtakt entspricht IEC 61000-4-5; 1 kV Transistorausgang Gleichtak |
| Webdienste | Webserver |
| Maximalzahl An Verbindungen | 8 Modbus-Server; 8 SoMachine-Protokoll; 10 Webserver; 4 FTP-Server; 16 Ethernet/IP-Ziel; 8 Modbus-Client |
| Anzahl Der Slaves | 64 Modbus TCP:; 16 EtherNet/IP: |
| Taktzeit | 10 ms 16 EtherNet/IP; 64 ms 64 Modbus TCP |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Platte oder Paneel mit Befestigungssatz |
| Höhe | 90 mm |
| Tiefe | 95 mm |
| Breite | 190 mm |
| Produktgewicht | 0,62 kg |
Montage17
| Normen | ANSI/ISA 12-12-01; CSA C22.2 No 142; CSA C22.2 Nr. 213; IEC 61131-2:2007; Marine-Spezifikation (LR, ABS, DNV, GL); UL 508 |
|---|---|
| Produktzertifizierungen | RCM; cULus; CE; UKCA; DNV-GL; ABS; LR |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 8 kV in der Luft entspricht IEC 61000-4-2; 4 kV bei Kontakt entspricht IEC 61000-4-2 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3; 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3; 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4; 2 kV (Relaisausgang) entspricht IEC 61000-4-4; 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4; 1 kV (serielle Leitung) entspricht IEC 61000-4-4; 1 kV (Eingang) entspricht IEC 61000-4-4; 1 kV (Transistorausgang) entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit Gegen Leitungsgebundene Störungen | 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6; 3 V 0,1 - 80 MHz entspricht Marine-Spezifikation (LR, ABS, DNV, GL); 10 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL) |
| Elektromagnetische Aussendung | Leitungsgebundene Emissionen - Teststufe: 120 - 69 dBµV/m QP ( Energieversorgungsleitungen) bei 10…150 kHz entspricht IEC 55011; Leitungsgebundene Emissionen - Teststufe: 63 dBμV/m QP ( Energieversorgungsleitungen) bei 1,5…30 MHz entspricht IEC 55011; Leitungsgebundene Emissionen - Teststufe: 79 dBμV/m QP/66 dBμV/m AV ( Energieversorgungsleitungen) bei 0,15…0,5 MHz entspricht IEC 55011; Leitungsge |
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
| Umgebungstemperatur Bei Betrieb | -10…50 °C (senkrechter Einbau); -10…55 °C (waagerechter Einbau) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 10…95 %, Betauung nicht zulässig (in Betrieb); 10…95 %, Betauung nicht zulässig (bei Lagerung) |
| Schutzart (IP) | IP20 mit montierter Schutzabdeckung |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3000 m |
| Vibrationsfestigkeit | 3,5 mm bei 5…8,4 Hz auf Symmetrische Schiene; 3 Gn bei 8,4…150 Hz auf Symmetrische Schiene; 3,5 mm bei 5…8,4 Hz auf Schaltschrankeinbau; 3 Gn bei 8,4…150 Hz auf Schaltschrankeinbau |
| Stoßfestigkeit | 15 Gn für 11 ms |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 12,8 cm |
| VPE 1 Breite | 22,6 cm |
| VPE 1 Länge | 11,5 cm |
| Verpackungsgewicht (Lbs) | 933,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 5,827 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 48 |
| VPE 3 Höhe | 75,0 cm |
| VPE 3 Breite | 40,0 cm |
| VPE 3 Länge | 80,0 cm |
| VPE 3 Gewicht | 60 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
