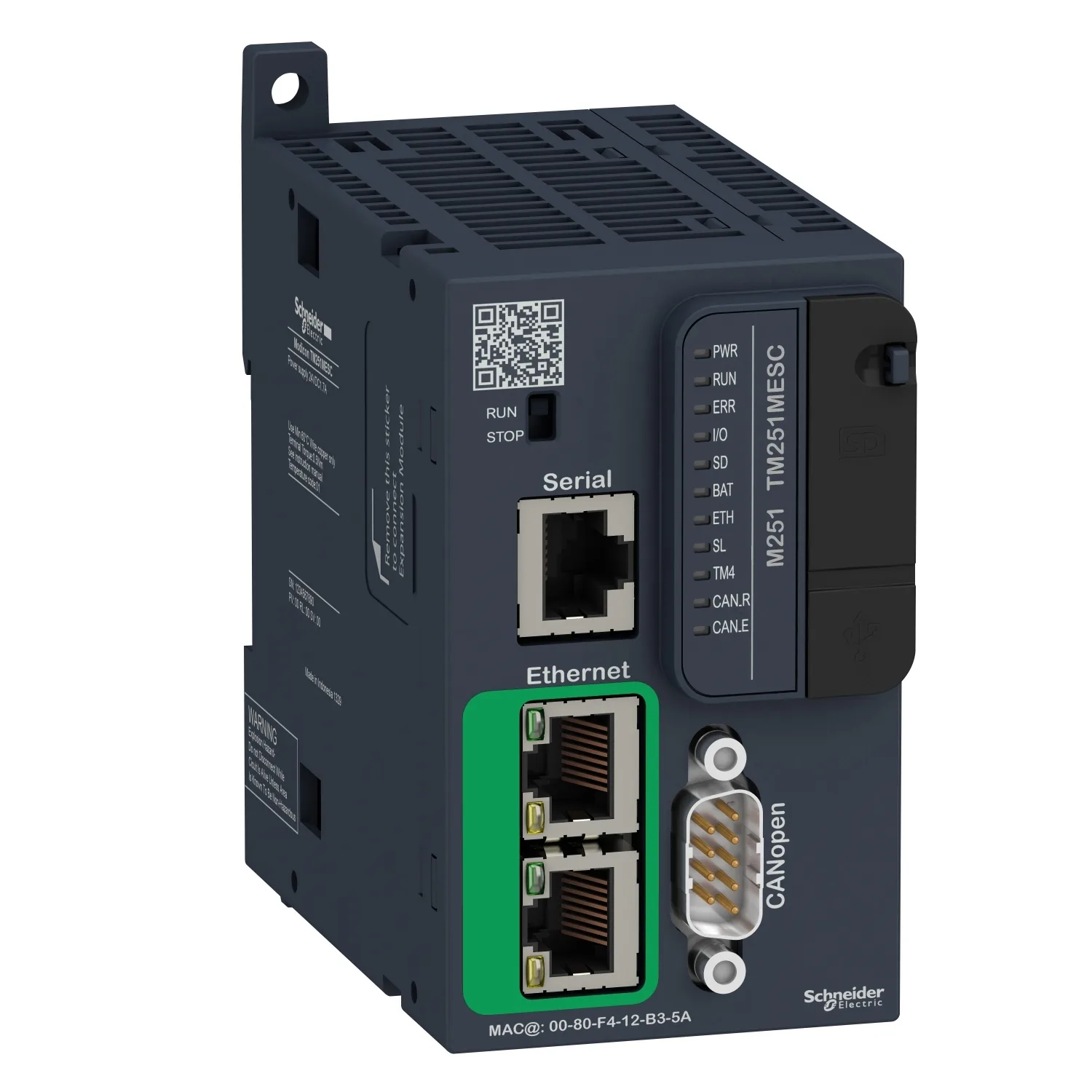

SPS-Steuerung, Modicon M251, Ethernet, Modbus, CANopen Master, 24 VDC
Schneider TM251MESC, SPS-Steuerung, Modicon M251, Ethernet, Modbus, CANopen Master, 24 VDC. Kategorie: Logic Controller - Modicon M251. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TM251MESC
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,340.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M251
- Produkt- Oder Komponententyp
- Logik-Controller
- [UH,nom] Bemessungs-Betriebsspannung
- 24 V DC
- Versorgungsspannungsgrenzen
- 20,4…28,8 V
Produktbeschreibung
SPS-Steuerung Modicon M251 mit 22ns / boolsche Anweisung für die Automatisierung von modularen, leistungsfähigen und vernetzten industriellen Maschinen. Ein geschalteter Ethernet-Dual-Port-Switch mit RJ45-Buchse. Für EtherNet/IP Adapter/Originator und Modbus TCP Client/Server, I/O Scanner, UDP, TCP, SQL Client, SNMP Client/Server V1/V2, OPC UA Server, SNTP Client, DNS Client sowie Webserver. Eine RS485/RS232-Schnittstelle mit RJ45-Buchse und eine RS485-Schnittstelle mit Schraubklemmleiste für Modbus ASCII/RTU Master/Slave, ASCII character string. Eine CANopen Master Schnittstelle. Die Spannungsversorgung erfolgt über 24VDC. 54MB integrierter RAM-Speicher und 128MB Flash-Speicher. Ausgestattet mit einem Steckplatz für SD-Karte, einem USB-mini-B-Port zur Programmierung, einem Run/Stop-Schalter und QR-Code für direkten Zugriff auf technische Dokumentation. Lokale und dezentrale E/A-Erweiterung mit Modicon TM3/TM5 E/A-System. Programmierung und Konfiguration mittels Software EcoStruxure Machine Expert (Download über www.se.com). SPS-Programmierung nach IEC 61131-3 in den Programmiersprachen Strukturierter Text (ST), Funktionsblockdiagramm (FBD/CFC) Anweisungsliste (AWL), Kontaktplan (KOP) oder Ablaufsprache (SFC) auf Basis von CODESYS V3. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel. Zertifiziert nach CE, cULus Listing Mark, C-Tick, CSA, EAC, LR, ABS, DNV-GL, ODVA, Achilles.
Hauptmerkmale
- Intuitive Maschinenprogrammierung mit EcoStruxure Machine Expert, einsatzfertigen Anwendungen und Funktionsbausteinen
- Alle integrierten Merkmale und Funktionen, die Sie benötigen, um Maschinen profitabler zu entwickeln und zu bauen
- Flexible, skalierbare Maschinensteuerung ermöglicht zur Effizienzsteigerung eine Aufrüstung auf stärkere Plattformen
- Verbindung überall über Ethernet, drahtlosen Zugriff, Webserver zur Vereinfachung der Maschinenintegration und Wartung
Technische Daten
Hauptmerkmale3
| Baureihe | Modicon M251 |
|---|---|
| Produkt- Oder Komponententyp | Logik-Controller |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
Zusatzmerkmale33
| Anzahl An E/A-Erweiterungsmodulen | 7 (lokal E/A-Architektur); 14 (Remote E/A-Architektur) |
|---|---|
| Versorgungsspannungsgrenzen | 20,4…28,8 V |
| Einschaltstrom | 50 A |
| Leistungsaufnahme In W | 32,6…40,4 W (mit einer begrenzten Anzahl von E/A-Erweiterungsmodulen) |
| Speicherkapazität | 64 MB für Systemspeicher RAM |
| Daten Gesichert | 128 MB built-in flash memory für Backup von Benutzerprogrammen |
| Datenspeichergerät | <= 16 GB SD-Karte (Optional) |
| Batterietyp | BR2032 Lithium, nicht wiederaufladbar, Lebensdauer der Batterie: 4 Jahre |
| Sicherungsdauer | 2 Jahre bei 25 °C |
| Ausführungszeit Für 1 K-Anweisung | 0,3 ms für Ereignis- und periodischer Task; 0,7 ms für sonstige Anweisungen |
| Anwendungsstruktur | 3 zyklische Master-Tasks + 1 freilaufender Task; 8 Ereignisaufgaben; 4 zyklische Master-Tasks; 8 externe Ereignis-Tasks |
| Echtzeituhr | Mit |
| Taktabweichung | <= 60 s/Monat bei 25 °C |
| Integrierte Verbindungsart | USB-Anschluss mit Mini-B-USB 2.0 Anschluss; Nicht isolierte serielle Verbindung seriell mit RJ45 Anschluss und RS232/RS485 Schnittstelle; Dual-Port Ethernet mit RJ45 Anschluss; CANopen J1939 mit SUB-D 9 Anschluss |
| Versorgung | (seriell)Versorgung serielle Schnittstelle: 5 V, <200 mA |
| Übertragungsgeschwindigkeit | 1,2 - 115,2 kBit/s (standardmäßig 115,2 kBit/s) für eine Bus-Länge von 15 m für RS485; 1,2 - 115,2 kBit/s (standardmäßig 115,2 kBit/s) für eine Bus-Länge von 3 m für RS232; 480 Mbit/s für eine Bus-Länge von 3 m für USB |
| Kommunikationsprotokoll | USB-Anschluss: USB - SoMachine-Netzwerk; Nicht isolierte serielle Verbindung: Modbus Client / Server - RTU/ASCII oder SoMachine-Netzwerk |
| Ethernet-Anschluss | Ethernet Markierung 10BASE-T/100BASE-TX - 2 Schnittstelle Kupferkabel |
| Webdienste | Webserver |
| Kommunikations-Service | DHCP-Client; Herunterladen; Ethernet/IP Slave-Gerät; IEC VAR ZUGRIFF; Modbus TCP-Client; Modbus TCP-Server; MODBUS TCP-Slave-Gerät; Überwachung; NGVL; Programmierung; Firmware-Updates; SMS-Benachrichtigungen; FTP-Client/Server; SNMP-Client/Server; SQL client; E-Mails vom Controller in der TCP/UDP-Bibliothek senden und erhalten; Webserver (WebVisu & XWeb-System); OPC UA Server; DNS client |
| Maximalzahl An Verbindungen | 8 Modbus-Server; 8 Modbus-Client; 16 Ethernet/IP-Ziel; 4 FTP-Server; 10 Webserver; 8 SoMachine-Protokoll |
| CANopen-Funktionsprofil | DR 303-1; DS 301 V4.02 |
| Anzahl Der Slaves | 63 CANopen: |
| Lokale Signalisierung | 1 LED (grün) für PWR; 1 LED (grün) für RUN (Betrieb); 1 LED (rot) für Modulfehler (ERR); 1 LED (rot) für E/A-Fehler (E/A); 1 LED (grün) für SD-Kartenzugang (SD); 1 LED (rot) für BAT; 1 LED (grün) für Ethernet Port aktiv; 1 LED (grün) für SL; 1 LED (rot) für Busfehler an TM4 (TM4); 1 LED (grün) für CANopen Betrieb; 1 LED (grün) für CANopen Fehler |
| Elektrische Verbindung | abnehmbare SchraubklemmleisteNetzteil (Rasterabstand 5,08 mm) |
| Isolation | Nicht isoliert zwischen Versorgung und interner Logik; Zwischen Versorgung und Erde bei 500 V AC |
| Beschriftung | CE |
| Stoßspannungsfestigkeit | 1 kV abgeschirmtes Kabel Gleichtakt entspricht IEC 61000-4-5; 1 kV Energieversorgungsleitungen Gleichtakt entspricht IEC 61000-4-5; 0,5 kV Energieversorgungsleitungen Differentialbetrieb entspricht IEC 61000-4-5 |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Platte oder Paneel mit Befestigungssatz |
| Höhe | 90 mm |
| Tiefe | 95 mm |
| Breite | 54 mm |
| Produktgewicht | 0,22 kg |
Montage17
| Normen | ANSI/ISA 12-12-01; CSA C22.2 No 142; CSA C22.2 Nr. 213; IEC 61131-2:2007; Marine-Spezifikation (LR, ABS, DNV, GL); UL 508 |
|---|---|
| Produktzertifizierungen | cULus; CE; UKCA; DNV-GL; ABS; LR |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 8 kV in der Luft entspricht IEC 61000-4-2; 4 kV bei Kontakt entspricht IEC 61000-4-2 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3; 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3; 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4; 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4; 1 kV (serielle Leitung) entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit Gegen Leitungsgebundene Störungen | 10 V 0,15 - 80 MHz entspricht IEC 61000-4-6; 3 V 0,1 - 80 MHz entspricht Marine-Spezifikation (LR, ABS, DNV, GL); 10 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL) |
| Elektromagnetische Aussendung | Leitungsgebundene Emissionen - Teststufe: 120 - 69 dBµV/m QP ( Energieversorgungsleitungen) bei 10…150 kHz entspricht IEC 55011; Leitungsgebundene Emissionen - Teststufe: 63 dBμV/m QP ( Energieversorgungsleitungen) bei 1,5…30 MHz entspricht IEC 55011; Strahlungsemissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011; Leitungsgebundene Emissionen - Teststufe: 79 - |
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
| Umgebungstemperatur Bei Betrieb | -10…35 °C (senkrechter Einbau); -10…55 °C (waagerechter Einbau) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 10…95 %, Betauung nicht zulässig (in Betrieb); 10…95 %, Betauung nicht zulässig (bei Lagerung) |
| Schutzart (IP) | IP20 mit montierter Schutzabdeckung |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3000 m |
| Vibrationsfestigkeit | 3,5 mm bei 5…8,4 Hz auf Symmetrische Schiene; 3 Gn bei 8,4…150 Hz auf Symmetrische Schiene; 3,5 mm bei 5…8,4 Hz auf Schaltschrankeinbau; 3 Gn bei 8,4…150 Hz auf Schaltschrankeinbau |
| Stoßfestigkeit | 15 Gn für 11 ms |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 10,800 cm |
| VPE 1 Breite | 12,000 cm |
| VPE 1 Länge | 17,000 cm |
| Verpackungsgewicht (Lbs) | 386,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 4,461 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 80 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 43,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
