Schneider
Dig. E/A-Modul M238, 4 E 24 V DC, 4A Relais- 1 Schraubklemml.
Nicht im Verkauf

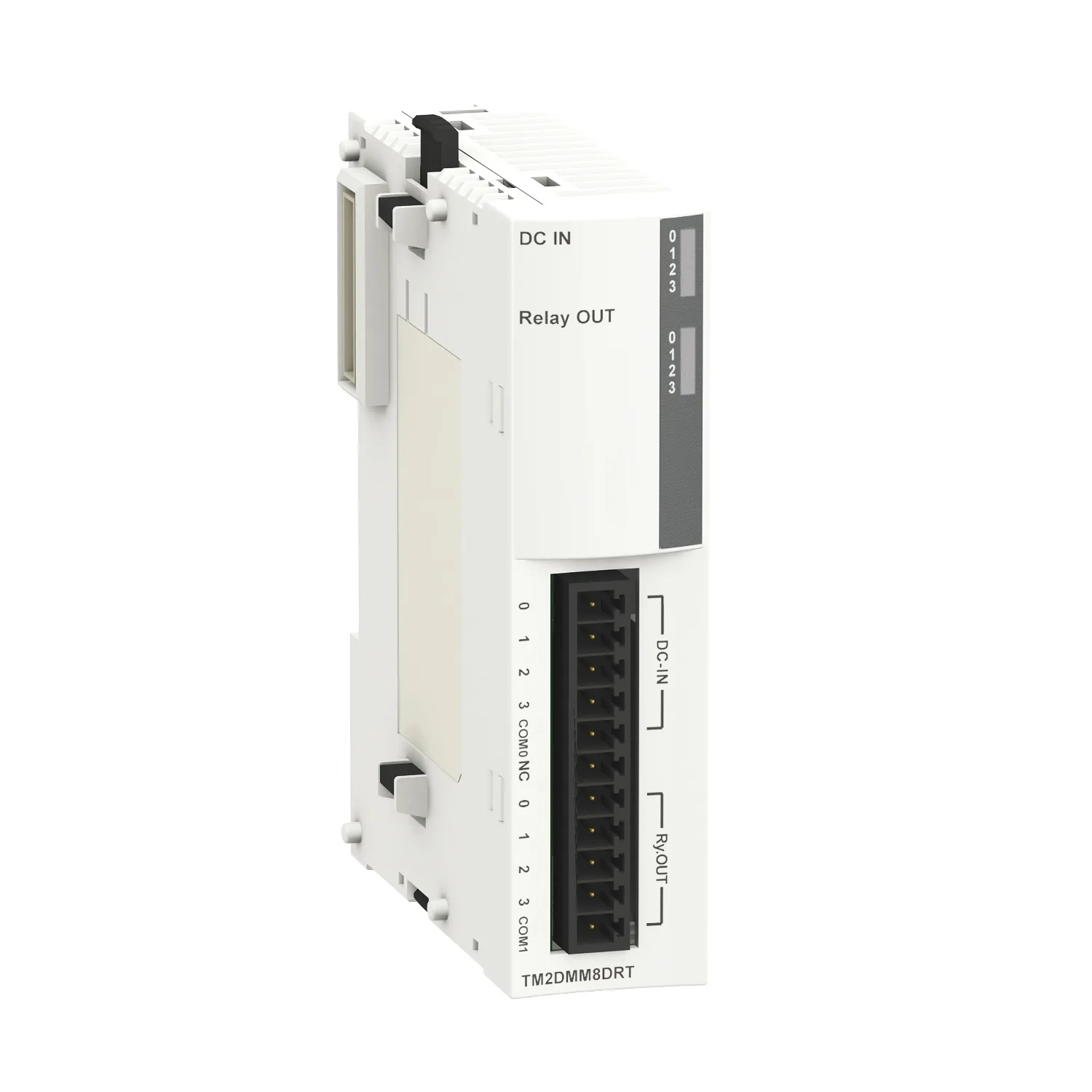

Schneider TM2DMM8DRT, Dig. E/A-Modul M238, 4 E 24 V DC, 4A Relais- 1 Schraubklemml.. Kategorie: Twido. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:TM2DMM8DRT
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktserie
- Modicon M238 Logik-Controller
- Produkt Oder Komponententyp
- Digitales E/A-Modul
- Anzahl Der Digitalen Eingänge
- 4
- Digitale Eingangsspannung
- 24 V
Produktbeschreibung
Digitale E/A-Modul M238 - 4 Eingänge 24 V DC - 4 Relaisausgänge - 1 Klemmenblock
Technische Daten
| Produktserie | Modicon M238 Logik-Controller |
|---|---|
| Produkt Oder Komponententyp | Digitales E/A-Modul |
| Anzahl Der Digitalen Eingänge | 4 |
| Digitale Eingangsspannung | 24 V |
| Typ Der Digitalen Eingangsspannung | DC |
| Anzahl Der Digitalen Ausgänge | 4 |
| Digitaler Ausgangstyp | Relais |
| Serienkompatibilität | Advantys OTB, Twido |
| Eingangsspannungsgrenzen | 20,4...28,8 V |
| Digitale Eingangslogik | Sink oder Source |
| Digitale Eingangsstromstärke | 7 mA |
| Eingangsimpedanz | 3.4 kOhm |
| Digitale Ausgangsfunktion | 1 Schließer |
| Strom Pro Kanal | 2...5 A |
| Strom Pro Gemeinsame Ausgang | 7 A |
| Anzahl Der Gemeinsamen Punkte | 1 für Eingang, 1 für Ausgang |
| Minimaler Schaltstrom | 0,1 mA 0,1 V DC |
| Isolierung Zwischen Kanälen | Keine |
| Isolierung Zwischen Kanälen Und Interner Logik | 2300 V für 1 Minute (Ausgang), 500 V für 1 Minute (Eingang) |
| Isolierung Zwischen Eingangskanälen Und Ausgangskanälen | 1500 V für 1 Minute |
| Isolierung Zwischen Ausgangskanalgruppen | 1500 V für 1 Minute |
| Mechanische Lebensdauer | 20000000 cycles |
| Elektrische Lebensdauer | 100000 cycles 0,5 A AC-15 240 V AC cos phi = 0.35 induktiv, 100000 cycles 1 A AC-15 240 V AC cos phi = 0.7 induktiv, 100000 cycles 1 A DC-13 24 V DC induktiv (L/R = 7 ms), 100000 cycles 2 A 240 V AC ohmsch, 100000 cycles 2 A 30 V DC ohmsch |
| Stromaufnahme | 20 mA 24 V DC bei Zustand 1 für alle E/A, 25 mA 5 V DC bei Zustand 1 für alle E/A |
| Lokale Signalisierung | 1 Anzeigeblock |
| Elektrischer Anschluss | 1 abnehmbarer Schraubklemmenblock |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| Produktgewicht | 0.095 kg |
| Tiefe | 70 mm |
| Höhe | 90 mm |
| Breite | 42.9 mm |
| Nachhaltiges Angebotsstatus | Green Premium Produkt |
| ROHS | Compliant - since 1039 - Schneider Electric declaration of conformity |
| REACH | Enthält kein SVHC über dem Schwellenwert |
| Umweltprofil Des Produkts | Verfügbar |
| Anweisungen Zum Ende Der Lebensdauer Des Produkts | Verfügbar |
