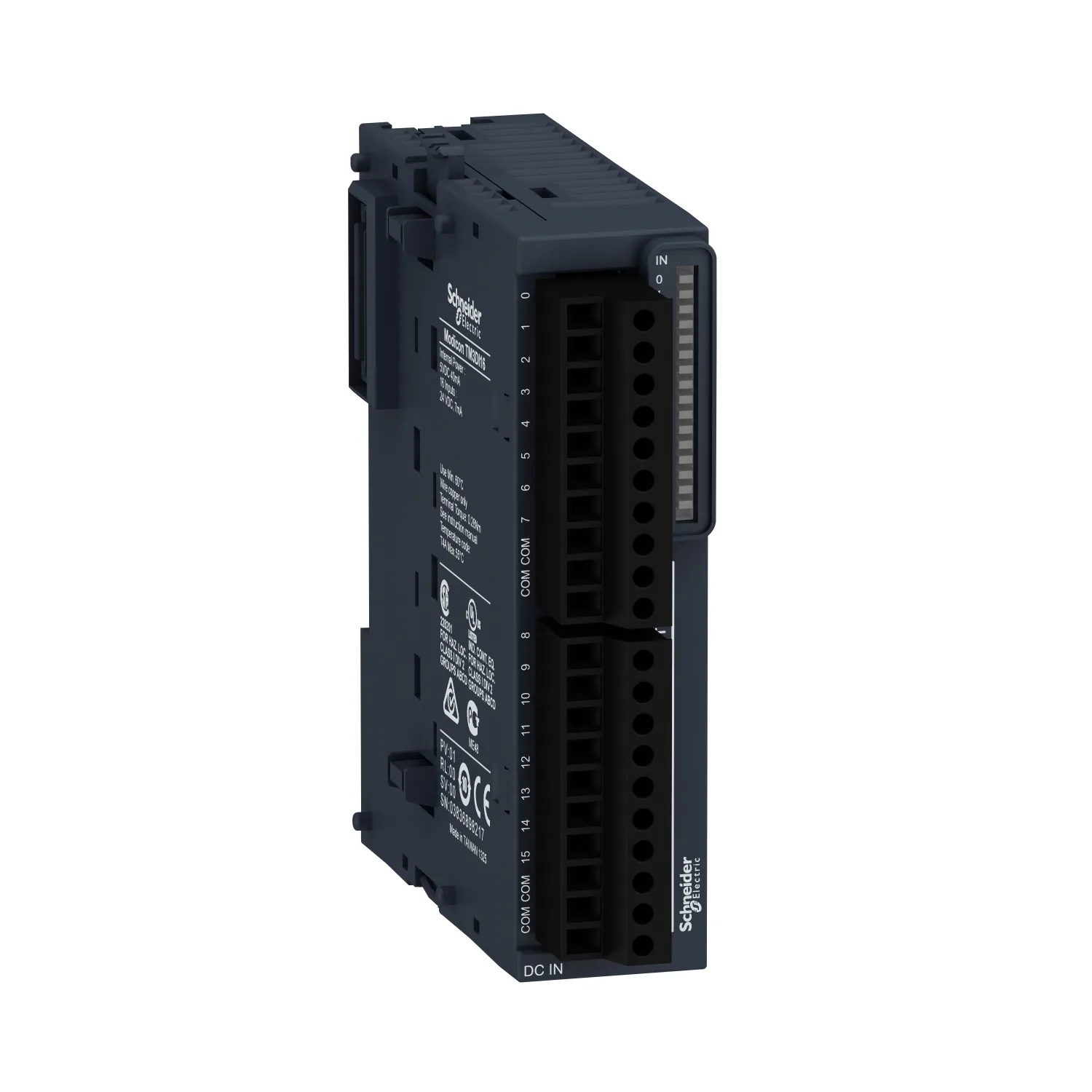

Digitales Eingangsmodul, Modicon TM3, 16 Eingänge, 24 VDC, Schraubklemmen
Schneider TM3DI16, Digitales Eingangsmodul, Modicon TM3, 16 Eingänge, 24 VDC, Schraubklemmen. Kategorie: Modicon TM3. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TM3DI16
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:233.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon TM3
- Produkt- Oder Komponententyp
- Diskretes Eingangsmodul
- Geräteanwendung
- Industrieanwendung
- Anzahl Diskrete Eingänge
- 16
Produktbeschreibung
Digitales Eingangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 16 digitale Eingänge, ausgeführt als Sink/Source-Logikeingang. E/A-Kanäle mit 24VDC Eingangsspannung. Konfigurierbarer Eingangsfilter für verbesserte Erfassungsgeschwindigkeit des Signals oder zur Reduzierung von Rauscheffekten. Konfigurierbare Latching-Funktion zum Erfassen von Impulsen mit kürzerer Amplitudenbreite als der Abtastzeit der Steuerung. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Schraubklemmleisten mit Rasterabstand 3,81mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Hauptmerkmale
- Erweiterungs-E/A-Module für Modicon M221-, M241-, M251- und M262-Steuerungen
- Modularität und einfache Installation
- Grosse Auswahl an E/A-Systemen zur Erweiterung der Funktionen der Modicon M2xx-SPS
- Intuitive Maschinenprogrammierung mit EcoStruxure Machine Expert
- Modicon TM3-System ermöglichen flexible und anpassbare E/A-Erweiterungen für M2xx-SPS
Technische Daten
Hauptmerkmale7
| Baureihe | Modicon TM3 |
|---|---|
| Produkt- Oder Komponententyp | Diskretes Eingangsmodul |
| Kompatible Produktfamilie | Modicon M241; Modicon M251; Modicon M221; Modicon M262 |
| Geräteanwendung | Industrieanwendung |
| Anzahl Diskrete Eingänge | 16 |
| Diskrete Eingangsspannung | 24 V DC |
| Diskrete Eingangslogik | Senke oder Quelle (positiv/negativ) |
Zusatzmerkmale23
| Discrete Input Compatibility | 16 conforming to IEC 61131-2 Typ 3 |
|---|---|
| Diskreter Eingangsstrom | 7 mA |
| Spannungswert Für Garantierten Status 1 | 15 - 28,8 V DC |
| Spannungswert Für Garantierten Status 0 | 0 - 5 V DC |
| Strom Bei Status 1 Gewährleistet | >= 2,5 mA |
| Strom Bei Status 0 Gewährleistet | <= 1 mA |
| Eingangsimpedanz | 3,4 kOhm |
| Reaktionszeit Am Eingang | 4 ms (max. (einschalten)); 4 ms (max. (ausschalten)) |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | MTBF = 250 years 40 °C |
| Sensorstromversorgung | 19,2…28,8 V |
| Typ Der Stromversorgung | Electronic powered by internal bus |
| Typische Leistungsaufnahme | 34 mA bei 5 V DC |
| Elektrische Verbindung | 10 x 1 - 2,5 mm² abnehmbare Schraubklemmleiste with Rasterabstand 3,81 mm adjustment für Eingänge |
| Max. Kabelabstand Zwischen Den Geräten | Ungeschirmtes Kabel: <50 m für Normaler Eingang |
| Isolation Zwischen Kanälen Und Klemme | 500 V AC |
| Lokale Signalisierung | 1 LED pro Kanal (grün) für Eingangsstatus |
| Gehäusefarbe | Grau |
| AWG | 0,14…1,5 mm² / AWG 26 - AWG 16 with starr cable |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Platte oder Paneel mit Befestigungssatz |
| Höhe | 90 mm |
| Breite | 27,4 mm |
| Tiefe | 84,6 mm |
| Produktgewicht | 0,1 kg |
Montage12
| Schutzart (IP) | IP20 |
|---|---|
| Beschichtung | Keine |
| Beschriftung | CE |
| Produktzertifizierungen | CE; CULus; UKCA; RCM; EAC; CULus HazLoc |
| Normen | IEC 61131-2 |
| Umgebungstemperatur Bei Betrieb | -10…35 °C (senkrechter Einbau); -10…55 °C (waagerechter Einbau) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 10…95 % ohne Kondensation für Betrieb; 10…95 % ohne Kondensation für Lagerung |
| Betriebshöhe | 0 - 2.000 m |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 3,5 mm (f = 5…8,4 Hz) auf DIN-Schiene; 3 Gn (f = 8,4…150 Hz) auf DIN-Schiene; 3,5 mm (f = 5…8,4 Hz) auf Platte montiert; 3 Gn (f = 8,4…150 Hz) auf Platte montiert |
| Stoßfestigkeit | 15 Gn für 11 ms |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,345 cm |
| VPE 1 Breite | 10,498 cm |
| VPE 1 Länge | 12,471 cm |
| Verpackungsgewicht (Lbs) | 210,8 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 42 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 40 cm |
| VPE 2 Länge | 60 cm |
| VPE 2 Gewicht | 10,5 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 504 |
| VPE 3 Höhe | 105 cm |
| VPE 3 Breite | 120 cm |
| VPE 3 Länge | 80 cm |
| VPE 3 Gewicht | 132 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
