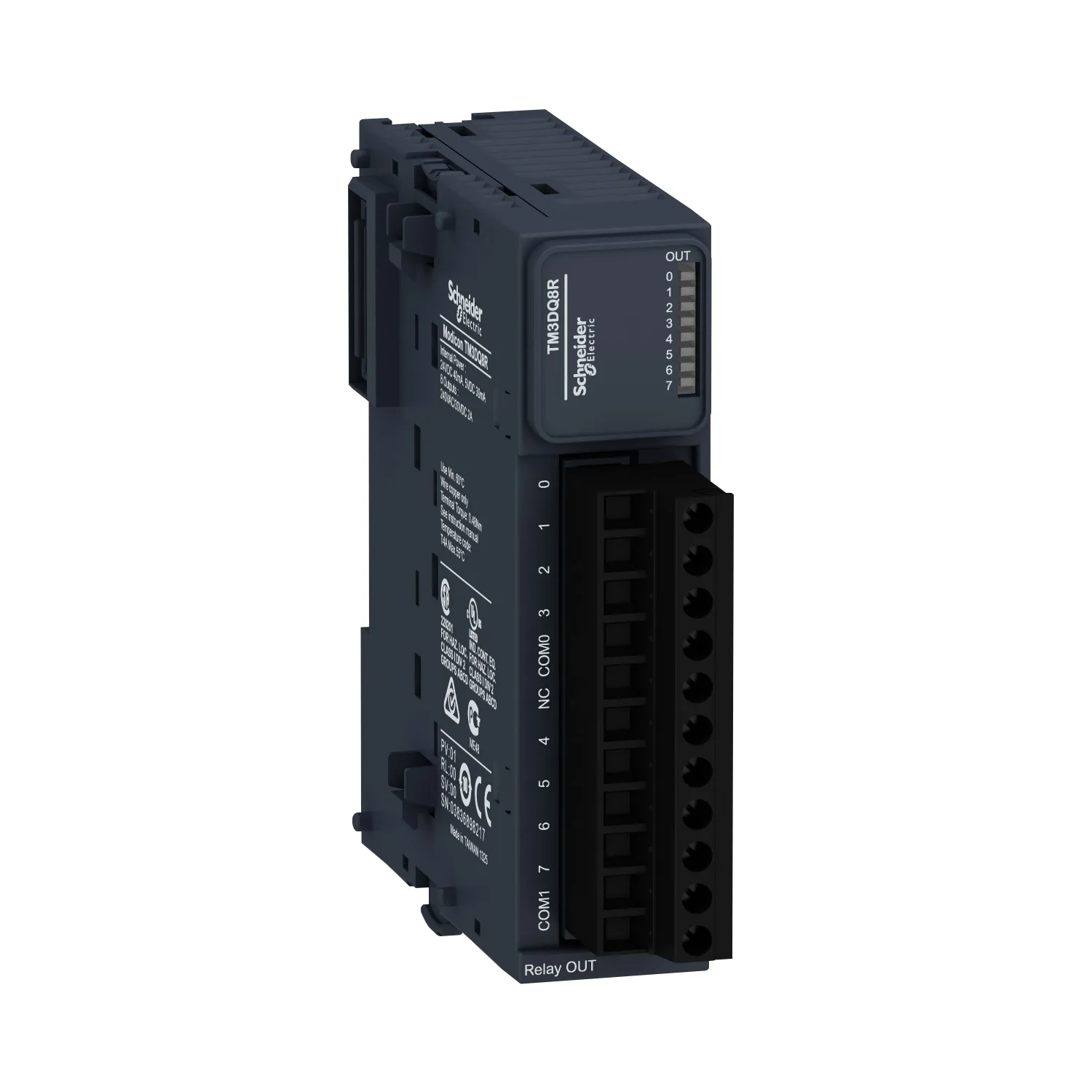

Digitales Ausgangsmodul, Modicon TM3, 8 Ausgänge, 24 VDC / 240 VAC, Relais, Schraubklemmen
Schneider TM3DQ8R, Digitales Ausgangsmodul, Modicon TM3, 8 Ausgänge, 24 VDC / 240 VAC, Relais, Schraubklemmen. Kategorie: Modicon TM3. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TM3DQ8R
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:192.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon TM3
- Produkt- Oder Komponententyp
- Diskretes Ausgangsmodul
- Geräteanwendung
- Industrieanwendung
- Anzahl Diskrete Ausgänge
- 8
Produktbeschreibung
Digitales Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 8 digitale Ausgänge. E/A-Kanäle mit 24VDC / 240VAC Ausgangsspannung. Die digitalen Ausgänge sind als Relais (2A) ausgeführt. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Schraubklemmleisten mit Rasterabstand 5,08mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Technische Daten
Hauptmerkmale7
| Baureihe | Modicon TM3 |
|---|---|
| Produkt- Oder Komponententyp | Diskretes Ausgangsmodul |
| Kompatible Produktfamilie | Modicon M241; Modicon M251; Modicon M221; Modicon M262 |
| Geräteanwendung | Industrieanwendung |
| Anzahl Diskrete Ausgänge | 8 |
| Diskrete Ausgangslogik | Positiv oder negativ |
| Diskrete Ausgangsspannung | 240 V AC für Relaisausgänge; 30 V DC für Relaisausgänge |
Zusatzmerkmale19
| Anzahl Diskrete Ausgänge | 8 Relais normalerweise geöffnet |
|---|---|
| Diskreter Ausgangsstrom | 2.000 mA Relaisausgang |
| Min. Schaltstrom | 10 mA 5 V DC |
| Reaktionszeit Am Ausgang | <= 10 ms max. (einschalten); <= 5 ms max. (ausschalten) |
| Mechanische Lebensdauer | 20000000 Zyklen |
| Daten Bezüglich Sicherheit Und Zuverlässigkeit | MTBF = 250 years 40 °C |
| Typ Der Stromversorgung | Electronic powered by internal bus |
| Typische Leistungsaufnahme | 5 mA bei 5 V DC; 0 mA bei 24 V DC; 40 mA bei 5 V DC; 30 mA bei 24 V DC |
| Elektrische Verbindung | 11 x 2,5 mm² abnehmbare Schraubklemmleiste with Rasterabstand 5,08 mm adjustment für Ausgänge |
| Max. Kabelabstand Zwischen Den Geräten | Ungeschirmtes Kabel: <30 m für Relaisausgang |
| Isolation Zwischen Kanälen Und Klemme | 500 V AC |
| Lokale Signalisierung | 1 LED pro Kanal (grün) für Ausgangsstatus |
| Gehäusefarbe | Grau |
| AWG | 0,2…2,5 mm² / AWG 24 - AWG 14 with starr cable |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Platte oder Paneel mit Befestigungssatz |
| Höhe | 90 mm |
| Breite | 27,4 mm |
| Tiefe | 84,6 mm |
| Produktgewicht | 0,11 kg |
Montage12
| Schutzart (IP) | IP20 |
|---|---|
| Beschichtung | Keine |
| Beschriftung | CE |
| Produktzertifizierungen | CE; CULus; UKCA; RCM; EAC; CULus HazLoc |
| Normen | IEC 61131-2 |
| Umgebungstemperatur Bei Betrieb | -10…35 °C (senkrechter Einbau); -10…55 °C (waagerechter Einbau) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 10…95 % ohne Kondensation für Betrieb; 10…95 % ohne Kondensation für Lagerung |
| Betriebshöhe | 0 - 2.000 m |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 3,5 mm (f = 5…8,4 Hz) auf DIN-Schiene; 3 Gn (f = 8,4…150 Hz) auf DIN-Schiene; 3,5 mm (f = 5…8,4 Hz) auf Platte montiert; 3 Gn (f = 8,4…150 Hz) auf Platte montiert |
| Stoßfestigkeit | 15 Gn für 11 ms |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 13,000 cm |
| Verpackungsgewicht (Lbs) | 230,000 g |
| VPE 2 Art | S04 |
| VPE 2 Menge | 42 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 2 Gewicht | 10,000 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 504 |
| VPE 3 Höhe | 105,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 130,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
