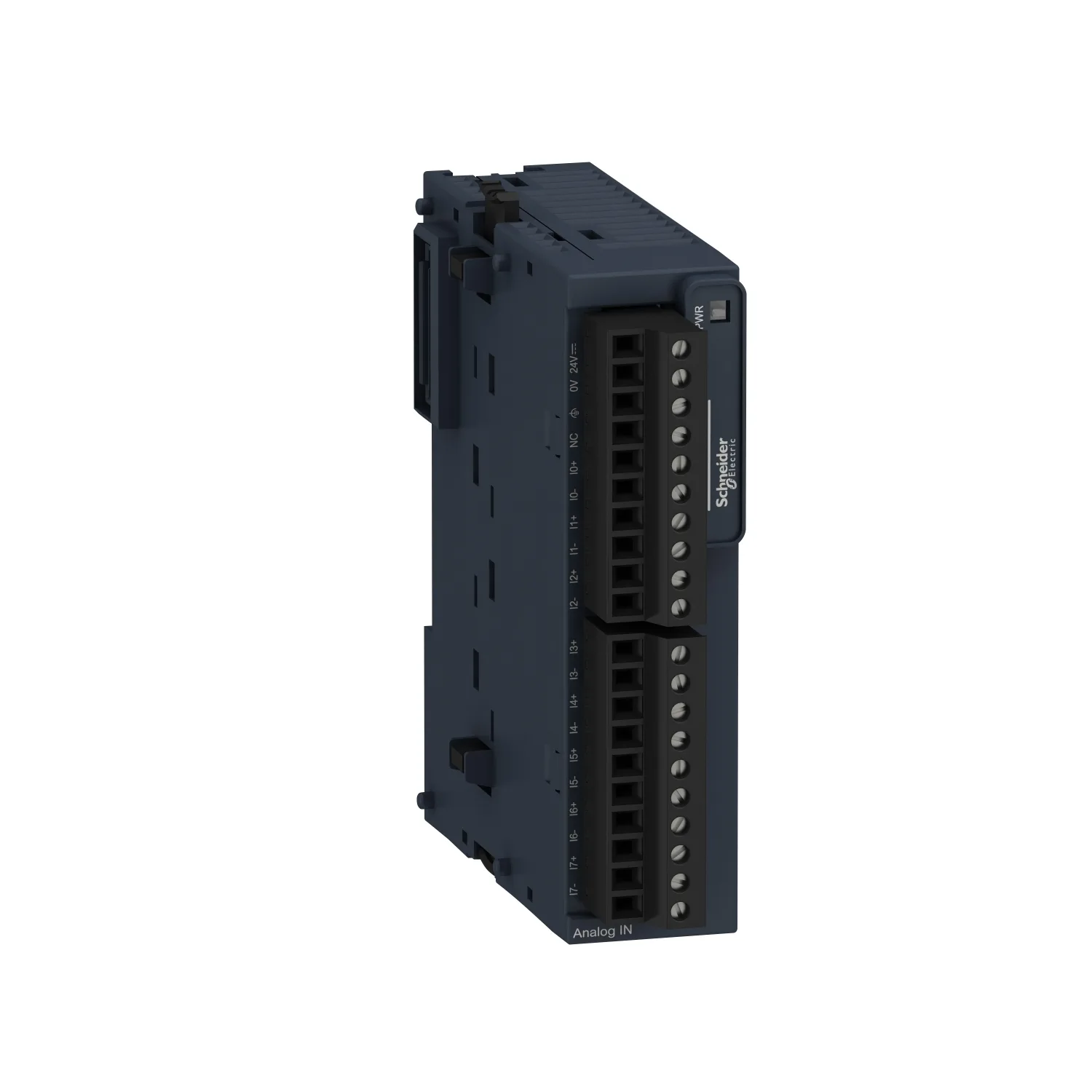

Analoges Eingangsmodul, Modicon TM3, 8 Eingänge, Temperatur, Auflösung 16 Bit, Schraubklemmen
Schneider TM3TI8T, Analoges Eingangsmodul, Modicon TM3, 8 Eingänge, Temperatur, Auflösung 16 Bit, Schraubklemmen. Kategorie: Modicon TM3. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TM3TI8T
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:576.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon TM3
- Produkt- Oder Komponententyp
- Analoges Eingangsmodul
- Anzahl Der Analogeingänge
- 8
- Auflösung Des Analogeingangs
- 16 Bits; 15 Bit + Vorzeichen
Produktbeschreibung
Analoges Eingangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 8 analoge Eingänge (Thermoelement Typ J, K, R, S, B, T, N, E, C / NTC / PTC) mit 16Bit Auflösung. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Schraubklemmleisten mit Rasterabstand 3,81mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Technische Daten
Hauptmerkmale4
| Baureihe | Modicon TM3 |
|---|---|
| Produkt- Oder Komponententyp | Analoges Eingangsmodul |
| Kompatible Produktfamilie | Modicon M221; Modicon M241; Modicon M251; Modicon M262 |
| Anzahl Der Analogeingänge | 8 |
Zusatzmerkmale22
| Analoger Eingangstyp | Thermoelement -200 - 1.000°C Thermoelement J; Thermoelement -200 - 1.300°C Thermoelement K; Thermoelement 0 - 1.760°C Thermoelement R; Thermoelement 0 - 1.760°C Thermoelement S; Thermoelement 0 - 1.820°C Thermoelement B; Thermoelement -200 - 400°C Thermoelement T; Thermoelement -200 - 1.300°C Thermoelement N; Thermoelement -200 - 800°C Thermoelement E; Thermoelement 0 - 2.315°C Thermoelement C; Th |
|---|---|
| Auflösung Des Analogeingangs | 16 Bits; 15 Bit + Vorzeichen |
| Eingangsimpedanz | >= 1 MOhm |
| Abtastdauer | 100 ms |
| Umwandlungszeit | 100 ms + 100 ms pro Kanal + 1 Controller-Zyklus |
| Absoluter Genauigkeitsfehler | +/- 0,2 % der Gesamtskala bei 25 °C für Thermoelement C 0 - 2.315°C; +/- 6 °C bei 25 °C für Thermoelement R, S 0-200 °C; +/- 0,2 % der Gesamtskala bei 25 °C für Thermoelement R, S 200-1760 °C; +/- 0,2 % der Gesamtskala bei 25 °C für Thermoelement B 300-1820 °C; +/- 0,4 % der Gesamtskala bei 25 °C für Thermoelement K -200 - 0°C; +/- 0,2 % der Gesamtskala bei 25 °C für Thermoelement K 0 - 1.300°C; + |
| Wiederholungsgenauigkeit | +/-0,5 %SEW |
| Übersprechen | <= 1 LSB |
| Kabeltyp | Twisted-Pair-Kabel (geschirmt) <30 m für Eingang Schaltkreis |
| Elektrische Verbindung | 10 x 1,5 mm² abnehmbare Schraubklemmleiste with Rasterabstand 3,81 mm adjustment für Eingänge und Versorgung; 10 x 1,5 mm² abnehmbare Schraubklemmleiste with Rasterabstand 3,81 mm adjustment für Eingänge |
| LSB-Wert | 0,1 °C; 1 Ohm |
| Isolation | Zwischen Ausgang und Versorgung bei 1500 V AC; Zwischen Ausgang und interner Logik bei 500 V AC |
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
| Temperaturabweichung | +/- 0,01 %SEW/°C |
| Nichtlinearität | +/- 0,2 %SEW |
| Typische Leistungsaufnahme | 30 mA bei 24 V DC; 45 mA bei 5 V DC; 40 mA bei 5 V DC |
| Lokale Signalisierung | 1 LED grün für PWR |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Platte oder Paneel mit Befestigungssatz |
| Höhe | 90 mm |
| Breite | 23,6 mm |
| Tiefe | 70 mm |
| Produktgewicht | 0,11 kg |
Montage12
| Schutzart (IP) | IP20 |
|---|---|
| Beschriftung | CE |
| Produktzertifizierungen | CE; UKCA; RCM; EAC; CULus; CULus HazLoc |
| Normen | IEC 61131-2 |
| Elektromagnetische Aussendung | Strahlungsemissionen - Teststufe: 40 dBμV/m QP Klasse A ( 10 m) bei 30…230 MHz entspricht IEC 55011; Strahlungsemissionen - Teststufe: 47 dBμV/m QP Klasse A ( 10 m) bei 230…1000 MHz entspricht IEC 55011 |
| Umgebungstemperatur Bei Betrieb | -10…55 °C (waagerechter Einbau); -10…35 °C (senkrechter Einbau) |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Relative Luftfeuchtigkeit | 10…95 % Betauung nicht zulässig |
| Betriebshöhe | 0 - 2.000 m |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 3,5 mm (f = 5…8,4 Hz) auf DIN-Schiene; 3 Gn (f = 8,4…150 Hz) auf DIN-Schiene |
| Stoßfestigkeit | 15 Gn für 11 ms |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,516 cm |
| VPE 1 Breite | 10,685 cm |
| VPE 1 Länge | 12,739 cm |
| Verpackungsgewicht (Lbs) | 210,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 9 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 2,391 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 432 |
| VPE 3 Höhe | 105 cm |
| VPE 3 Breite | 120 cm |
| VPE 3 Länge | 80 cm |
| VPE 3 Gewicht | 122 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
