Schneider
Steckmodul, Modicon M241, E/A Erweiterung, 2 Analogausgänge, Spannung/Strom, Auflösung 12 Bit, Schraubklemmen

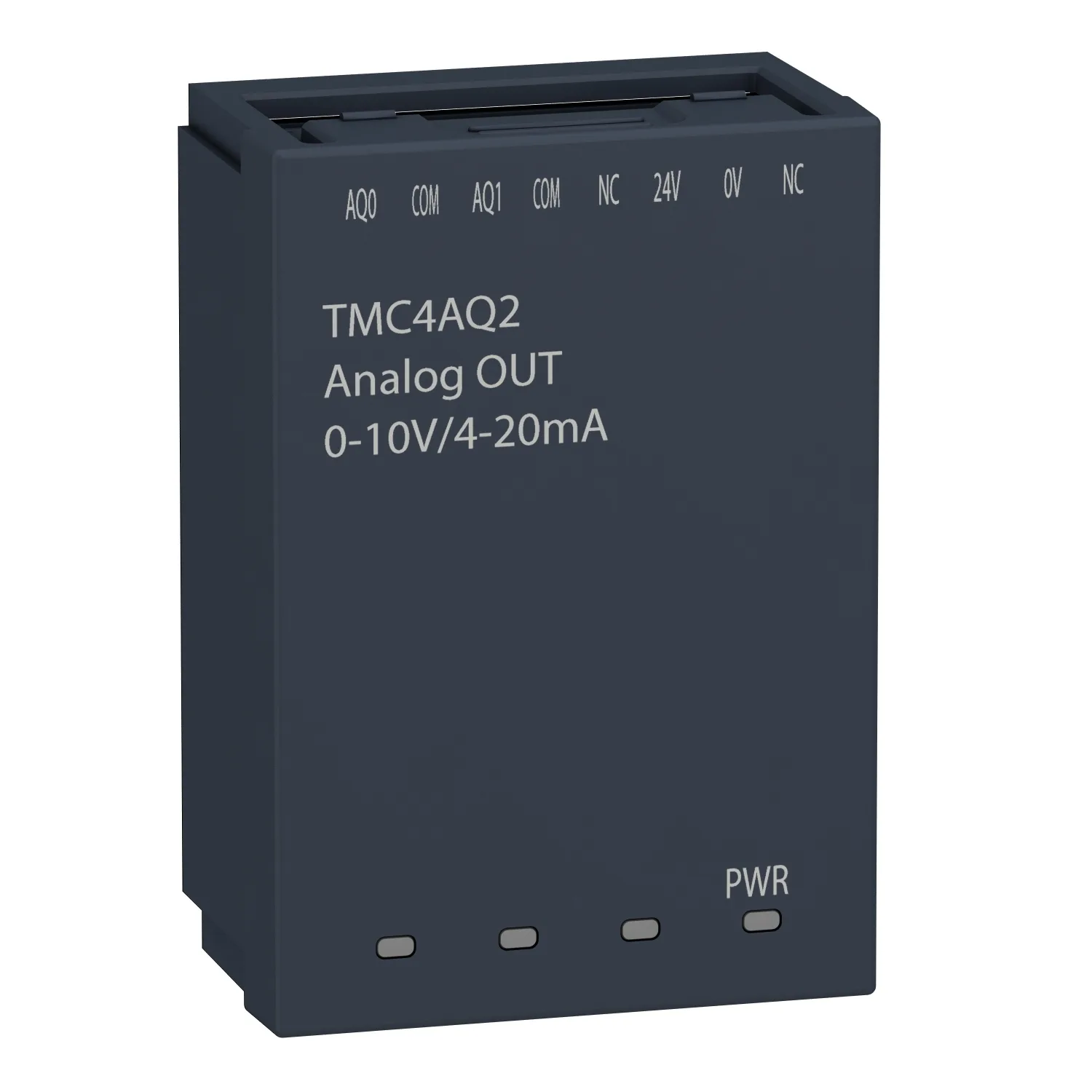

Schneider TMC4AQ2, Steckmodul, Modicon M241, E/A Erweiterung, 2 Analogausgänge, Spannung/Strom, Auflösung 12 Bit, Schraubklemmen. Kategorie: Logic Controller - Modicon M241. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TMC4AQ2
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:334.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M241
- Produkt- Oder Komponententyp
- Analogausgangskassette
- Produktkompatibilität
- Modicon M241C
- Anzahl Der Analogausgänge
- 2
Produktbeschreibung
Steckmodul für Modicon M241 SPS-Steuerung. Zur einfachen und platzsparenden Erweiterung der Steuerung. Insgesamt 2 analoge Ausgänge (4mA bis 20mA) mit16Bit Auflösung. Anschluss über Schraubklemmleiste.
Hauptmerkmale
- Intuitive Maschinenprogrammierung mit EcoStruxure Machine Expert
- Gebrauchsfertige Anwendungen und Funktionsblöcke
- Flexible und skalierbare Maschinensteuerung, um die Effizienz zu steigern
- Vereinfachung der Maschinenintegration und -wartung durch Ethernet, WLAN und Webserver
Technische Daten
Hauptmerkmale3
| Baureihe | Modicon M241 |
|---|---|
| Produkt- Oder Komponententyp | Analogausgangskassette |
| Produktkompatibilität | Modicon M241C |
Zusatzmerkmale24
| Anzahl Der Analogausgänge | 2 |
|---|---|
| Analoger Ausgangstyp | Strom: 4 - 20 mA; Spannung: 0 - 10 V |
| Auflösung Der Analogen Ausgänge | 16 Bits |
| LSB-Wert | 1 mV 0 - 10 V Spannung; 2 µA 4 - 20 mA Strom |
| Lasttyp | Ohmsch |
| Lastimpedanz Ohmsch | <= 500 Ohm Strom; >= 2 kOhm Spannung |
| Umwandlungszeit | 10 ms + 1 Zykluszeit |
| Stabilisierungsdauer | 10 ms |
| Absoluter Genauigkeitsfehler | +/- 0,2 % der Gesamtskala bei 25 °C |
| Temperaturabweichung | +/- 0,006 %SEW/°C |
| Wiederholungsgenauigkeit | +/- 0,5 % SEW |
| Nichtlinearität | +/- 0,05 %SEW |
| Ausgangsrestwelligkeit | +/- 20 mV |
| Übersprechen | 80 dB |
| Kabeltyp | Twisted-Pair-Kabel (geschirmt) |
| Elektrische Verbindung | 1 x 1,5 mm² 1 Federzugklemmenblock with Rasterabstand 3,5 mm adjustment für Ausgänge und Versorgung |
| Max. Kabelabstand Zwischen Den Geräten | Twisted-Pair-Kabel (geschirmt): <30 m für Eingang |
| Isolation | Zwischen Ausgang und interner Logik bei 500 V DC; Nicht isoliert zwischen Ausgängen |
| Versorgungsspannungsgrenzen | 20,4…28,8 V |
| Lokale Signalisierung | 1 LED (grün) für PWR |
| Höhe | 50 mm |
| Tiefe | 21 mm |
| Breite | 34 mm |
| Produktgewicht | 0,055 kg |
Montage1
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
|---|
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,0 cm |
| VPE 1 Breite | 3,0 cm |
| VPE 1 Länge | 3,5 cm |
| Verpackungsgewicht (Lbs) | 74,0 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 2,042 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 432 |
| VPE 3 Höhe | 75 cm |
| VPE 3 Breite | 60 cm |
| VPE 3 Länge | 80 cm |
| VPE 3 Gewicht | 44 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
