Schneider
Steckmodul, Modicon M241, E/A Erweiterung, 2 Temperatureingänge, Auflösung 14 Bit, Schraubklemmen

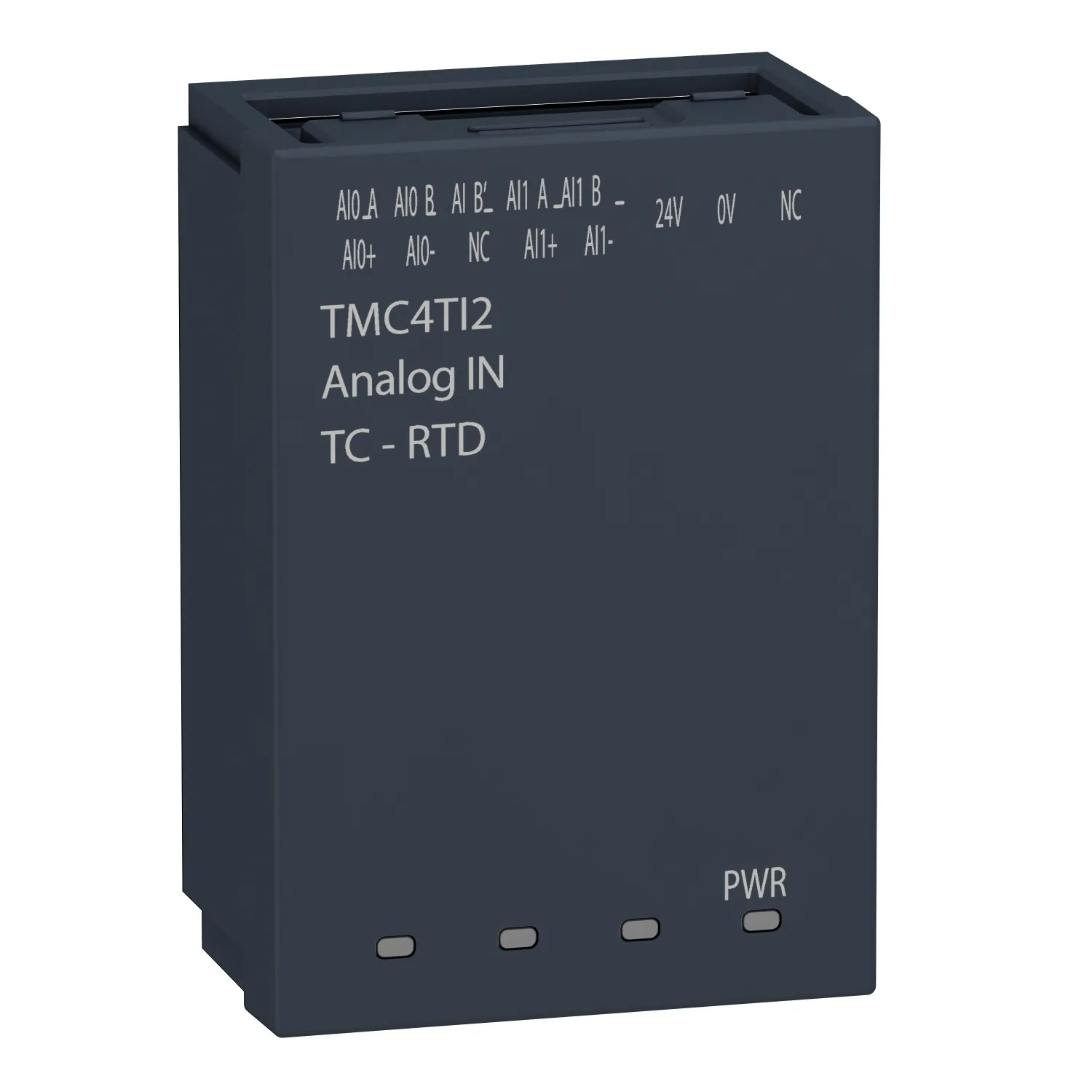

Schneider TMC4TI2, Steckmodul, Modicon M241, E/A Erweiterung, 2 Temperatureingänge, Auflösung 14 Bit, Schraubklemmen. Kategorie: Logic Controller - Modicon M241. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TMC4TI2
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:313.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M241
- Produkt- Oder Komponententyp
- Analogeingangskassette
- Produktkompatibilität
- Modicon M241C
- Anzahl Der Analogeingänge
- 2
Produktbeschreibung
Steckmodul für Modicon M241 SPS-Steuerung. Zur einfachen und platzsparenden Erweiterung der Steuerung. Insgesamt 2 analoge Temperatureingänge (Typ K, J, R, S, B, E, T, N, Pt100, Pt1000, Ni100, Ni1000) mit 14Bit Auflösung. Anschluss über Schraubklemmleiste.
Hauptmerkmale
- Intuitive Maschinenprogrammierung mit EcoStruxure Machine Expert
- Gebrauchsfertige Anwendungen und Funktionsblöcke
- Flexible und skalierbare Maschinensteuerung, um die Effizienz zu steigern
- Vereinfachung der Maschinenintegration und -wartung durch Ethernet, WLAN und Webserver
Technische Daten
Hauptmerkmale4
| Baureihe | Modicon M241 |
|---|---|
| Produkt- Oder Komponententyp | Analogeingangskassette |
| Produktkompatibilität | Modicon M241C |
| Anzahl Der Analogeingänge | 2 |
Zusatzmerkmale21
| Analoger Eingangstyp | Thermoelement -200 - 1.000°C mit Thermoelement J; Thermoelement -200 - 1.300°C mit Thermoelement K; Thermoelement 0 - 1.760°C mit Thermoelement R; Thermoelement 0 - 1.760°C mit Thermoelement S; Thermoelement 0 - 1.820°C mit Thermoelement B; Thermoelement -200 - 400°C mit Thermoelement T; Thermoelement -200 - 1.300°C mit Thermoelement N; Thermoelement -200 - 800°C mit Thermoelement E; Ni 100/Ni 100 |
|---|---|
| Auflösung Des Analogeingangs | 14 Bits |
| LSB-Wert | 0,1 °C |
| Abtastdauer | 100 ms |
| Absoluter Genauigkeitsfehler | +/- 0,5 % der Gesamtskala bei 25 °C für Pt 100/Pt 1000, Ni 100/Ni 1000 Temperaturfühler; +/- 0,2 % der Gesamtskala bei 25 °C für Thermoelement K -200 - 1.300°C; +/- 0,2 % der Gesamtskala bei 25 °C für Thermoelement J -200 - 1.000°C; +/- 0,2 % der Gesamtskala bei 25 °C für Thermoelement E -200 - 800°C; +/- 0,2 % der Gesamtskala bei 25 °C für Thermoelement T -200 - 400°C; +/- 0,2 % der Gesamtskala b |
| Temperaturabweichung | +/- 0,008 %SEW/°C |
| Wiederholungsgenauigkeit | +/- 0,1 % SEW |
| Nichtlinearität | +/- 0,05 %SEW |
| Übersprechen | 80 dB |
| Kabeltyp | Twisted-Pair-Kabel (geschirmt) |
| Elektrische Verbindung | 1 x 1,5 mm² 1 Federzugklemmenblock with Rasterabstand 3,5 mm adjustment für Ausgänge und Versorgung |
| Max. Kabelabstand Zwischen Den Geräten | Twisted-Pair-Kabel (geschirmt): <30 m für Eingang |
| Isolation | Zwischen Eingang und interner Logik bei 500 V DC; Nicht isoliert zwischen Eingängen |
| Versorgungsspannungsgrenzen | 20,4…28,8 V |
| Lokale Signalisierung | 1 LED (grün) für PWR |
| Höhe | 50 mm |
| Tiefe | 21 mm |
| Breite | 34 mm |
| Produktgewicht | 0,055 kg |
| Zulässige Dauerüberlast | 6 V |
| Eingangsimpedanz | >= 1 MOhm |
Montage1
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
|---|
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 3,600 cm |
| VPE 1 Breite | 8,100 cm |
| VPE 1 Länge | 11,000 cm |
| Verpackungsgewicht (Lbs) | 68,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 27 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 2,360 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
