Schneider

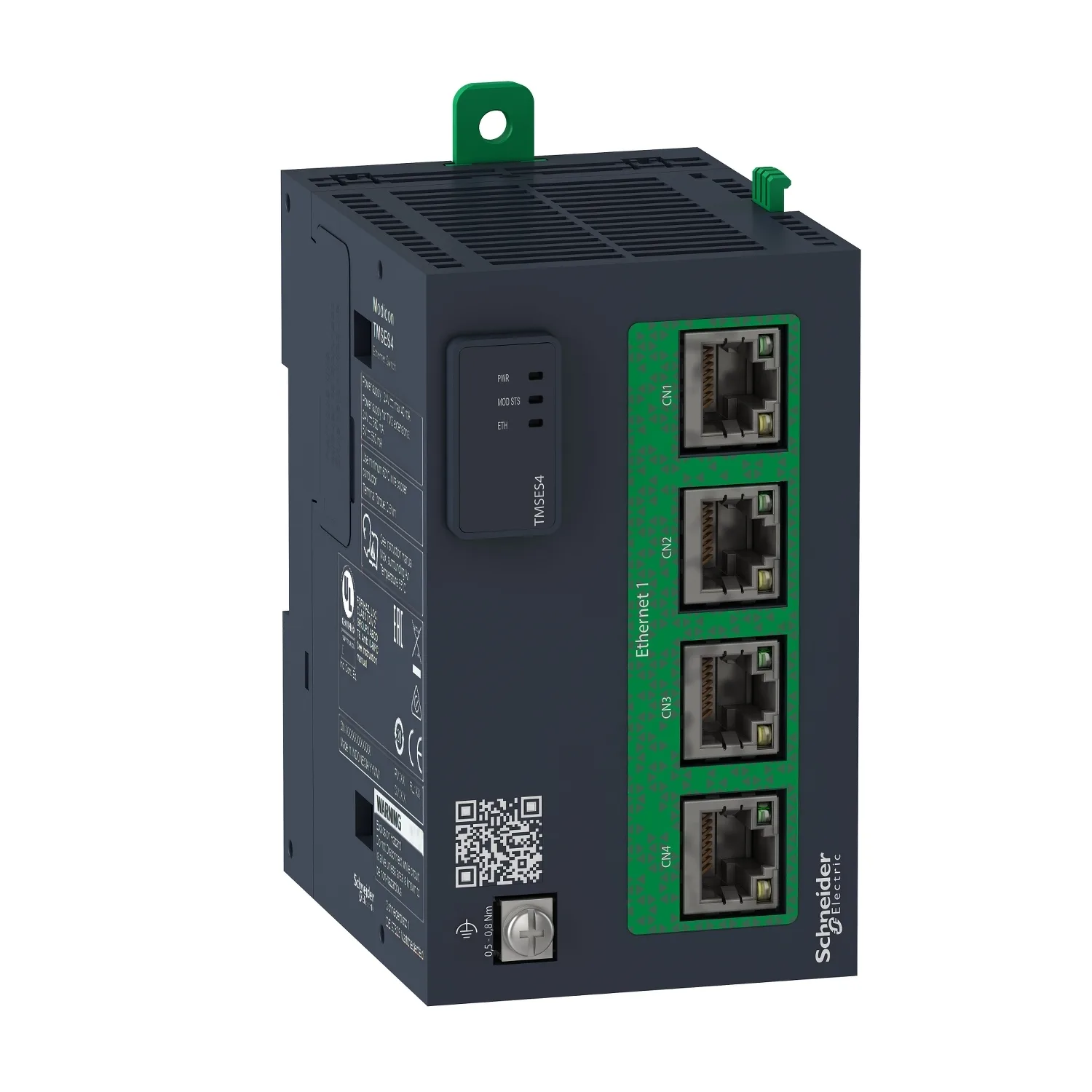

Kommunikationsmodul, Modicon M262, Ethernet Netzwerkerweiterung für SPS, 4 RJ45 Anschlüsse
Schneider TMSES4, Kommunikationsmodul, Modicon M262, Ethernet Netzwerkerweiterung für SPS, 4 RJ45 Anschlüsse. Kategorie: Logic/Motion controller Modicon M262. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TMSES4
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:1,004.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Modicon M262
- Produkt- Oder Komponententyp
- Smart-Kommunikationsmodul
- Kompatible Produktfamilie
- Modicon M262
- Stromaufnahme
- 200 mA bei 24 V
Produktbeschreibung
Ethernet-Switch für Modicon M262 Steuerung. Kommunikationsmodul zur Erweiterung um bis zu 3 zusätzliche Ethernet-Ports mit eigener MAC-Adresse und eigenem IP-Adressraum. Ermöglicht das Umsetzen von komplexen Kommunikationsstrukturen mit sicherer Netzwerksegmentierung. 4 geschaltete Ethernet Ports (1Gbit/s) mit RJ45-Buchse. Umgebungstemperatur im Betrieb -20°C bis +60°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus, RCM, EAC, Achilles L2.
Technische Daten
Hauptmerkmale2
| Baureihe | Modicon M262 |
|---|---|
| Produkt- Oder Komponententyp | Smart-Kommunikationsmodul |
Zusatzmerkmale13
| Kompatible Produktfamilie | Modicon M262 |
|---|---|
| Stromaufnahme | 200 mA bei 24 V |
| Anzahl Der Module Pro SPS | 1 maximum per logic controller; 1 maximum per motion controller |
| Ethernet-Anschluss | 10/100/1000 BASE-TX - 4 Port(s) RJ45 |
| Dienste | Self speed adaptation (10-100-1000 Mbits); Half or full duplex; Autocrossing (MDIO) |
| Webdienste | Webserver |
| Kommunikationsdienst | EtherNet/IP-Adapter; DHCP-Client; IEC VAR ZUGRIFF; Modbus TCP-Server; SNMP-Client/Server; FTP-Client/Server; SQL client; E-Mails vom Controller in der TCP/UDP-Bibliothek senden und erhalten; Webserver; OPC UA Server; DNS client; MQTT; SNTP; TLS |
| Kommunikationsprotokoll | Ethernet |
| Lokale Signalisierung | 1 LED (grün) für PWR; 1 LED für MOD STS; 1 LED für ETH |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715; Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715; Platte oder Paneel mit Befestigungssatz |
| Breite | 60 mm |
| Höhe | 100 mm |
| Tiefe | 88,3 mm |
Montage16
| Normen | UL 61010-1; UL 61010-2-201; CSA C22.2 Nr. 61010-1; CSA C22.2 Nr. 61010-2-201; CSA C22.2 Nr. 213; ANSI/ISA 12-12-01; IEC 61131-2; - |
|---|---|
| Produktzertifizierungen | CE; cULus; RCM; EAC (ausstehend) |
| Widerstandsfähigkeit Gegen Elektrostatische Entladung | 4 kV bei Kontakt entspricht IEC 61000-4-2; 8 kV an der Luft entspricht IEC 61000-4-2 |
| Widerstandsfähigkeit Gegen Elektromagnetische Felder | 10 V/m 80 MHz - 1 GHz entspricht IEC 61000-4-3; 3 V/m 1,4 - 2 GHz entspricht IEC 61000-4-3; 1 V/m 2 GHz - 3 GHz entspricht IEC 61000-4-3 |
| Widerstandsfähigkeit Gegen Kurze Störsignale | 2 kV (Energieversorgungsleitungen) entspricht IEC 61000-4-4; 1 kV (Ethernet-Leitung) entspricht IEC 61000-4-4; 1 kV (serielle Leitung) entspricht IEC 61000-4-4; 1 kV (Eingang) entspricht IEC 61000-4-4; 1 kV (Transistorausgang) entspricht IEC 61000-4-4 |
| Widerstandsfähigkeit Gegen Leitungsgebundene Störungen | 10 V 0,15 - 80 MHz entspricht IEC 61000-4-4; 3 V 0,1 - 80 MHz entspricht Marine-Spezifikation (LR, ABS, DNV, GL); 10 V Festfrequenz (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) entspricht Marine-Spezifikation (LR, ABS, DNV, GL) |
| Elektromagnetische Aussendung | Leitungsgebundene Emissionen - Teststufe: 120 - 69 dBµV/m QP ( Energieversorgungsleitungen) bei 10…150 kHz entspricht IEC 55011; Leitungsgebundene Emissionen - Teststufe: 63 dBμV/m QP ( Energieversorgungsleitungen) bei 1,5…30 MHz entspricht IEC 55011; Strahlungsemissionen - Teststufe: 40 dBµV/m A bei 30…230 kHz entspricht IEC 55011; Leitungsgebundene Emissionen - Teststufe: 79 - 63 dBμV/m QP ( Ene |
| Umgebungstemperatur Bei Betrieb | -20…60 °C waagerechter Einbau; -20…50 °C senkrechter Einbau |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Relative Luftfeuchtigkeit | 10…95 %, Betauung nicht zulässig (in Betrieb); 10…95 %, Betauung nicht zulässig (bei Lagerung) |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3000 m |
| Vibrationsfestigkeit | 3,5 mm bei 2…8,4 Hz auf Symmetrische Schiene; 1 Gn bei 8,4…200 Hz auf Symmetrische Schiene; 3,5 mm bei 2…8,4 Hz auf Schaltschrankeinbau; 1 Gn bei 8,4…200 Hz auf Schaltschrankeinbau |
| Stoßfestigkeit | 15 Gn für 11 ms |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 10,4 cm |
| VPE 1 Breite | 11,8 cm |
| VPE 1 Länge | 16,9 cm |
| Verpackungsgewicht (Lbs) | 522,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm |
| VPE 2 Gewicht | 5,9 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
