Schneider
Ein- Ausgangskarte analog, TeSys island Karte 2 Eingänge, 1 Ausgänge

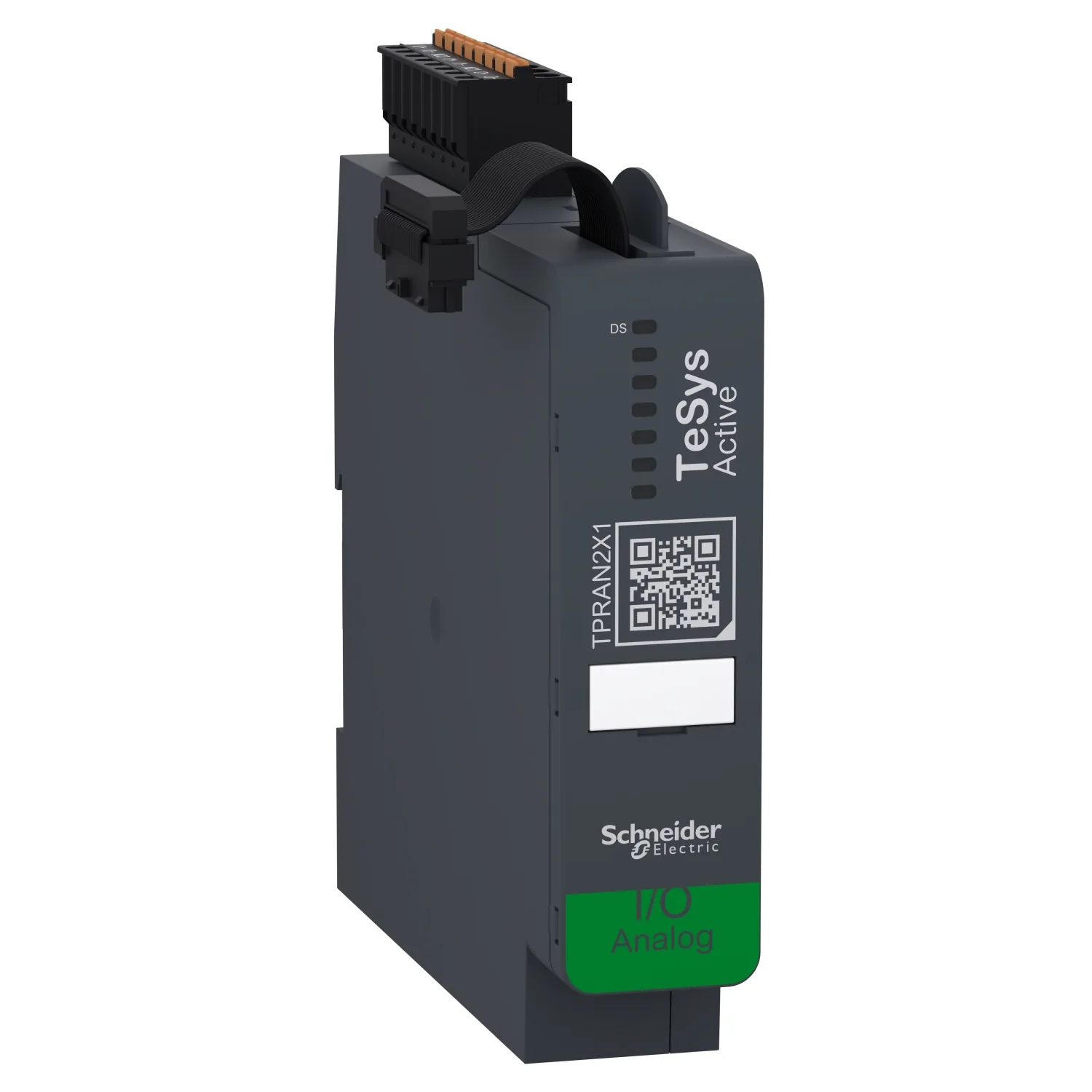

Schneider TPRAN2X1, Ein- Ausgangskarte analog, TeSys island Karte 2 Eingänge, 1 Ausgänge. Kategorie: TeSys island. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TPRAN2X1
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:315.36 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys-Insel
- Kurzbezeichnung Des Geräts
- TPRAN
- Produkt- Oder Komponententyp
- Analoges E/A-Modul
Produktbeschreibung
TeSys island - Lastmanagementsystem bis 80A. Analoge Eingangs- und Ausgangskarte. Anschluss Push-in, Steuerspannung 24V DC, Status LED, 2 analoge Eingänge und 1 Ausgänge. Gerätebreite 22,5 mm, für Hutschienenmontage. Analoge Eingangs- und Ausgangskarte zum Einsammeln und übergeben anwendungsspezifischer Signale. Analogeingänge Überwachung von RTD-, Thermoelement-, Spannungs- und Strommesswerten ((Thermoelement, PT100, PT1000, NI100, NI1000, NI1000, 0-10 V, -10-10V, 0-20 mA, 4-20 mA). Analogausgange Spannungs- und Stromausgang über 1 konfigurierbaren Analogausgang (0-10 V, -10-10 V, 0-20 mA, 4-20 mA). TeSys island - Industrie 4.0 optimiertes Lastmanagmentsystem mit IIOT Protokollen.
Technische Daten
Hauptmerkmale17
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys-Insel |
| Kurzbezeichnung Des Geräts | TPRAN |
| Produkt- Oder Komponententyp | Analoges E/A-Modul |
| Gerätedarstellung | E/A-Modul mit 2 analogen Eingängen und 1 analogen Ausgang; Aktivieren erweiterter Steuerungsfunktionen in einem TeSys-Island-System; Nur funktionsfähig, wenn an einen Buskoppler TPRBC angeschlossen |
| Funktion Des Moduls | Messung von Spannung, Strom oder Temperatur an 2 konfigurierbaren Analogeingängen; Ansteuern der Spannungs- oder Stromquelle an einem konfigurierbaren Analogausgang |
| Produktkompatibilität | TPRBC Buskoppler |
| Anzahl Der Analogeingänge | 2 galvan. getrennt mit gemeinsamem Punkt |
| Messeingänge | Strom 4 - 20 mA; Strom 0 - 20 mA; Spannung 0 - 10 V; Spannung -10 - 10 V; Temperaturfühler -60 - 180°C Temperaturfühler: Ni 100; Temperaturfühler -60 - 180°C Temperaturfühler: Ni 1000; Temperaturfühler -200 - +850 °C Temperaturfühler: Pt 100; Temperaturfühler -200 - 600°C Temperaturfühler: Pt 1000; Thermoelement -200 - 1.000°C Thermoelement J; Thermoelement -200 - 1.300°C Thermoelement K; Thermoel |
| Messgenauigkeit | +/- 0,1 % derGesamtskala Spannung 25 °C; +/- 0,1 % derGesamtskala Strom 25 °C; +/- 0,1 % derGesamtskala Temperaturfühler 25 °C; +/- 0,1 % derGesamtskala im positiven Temperaturbereich Thermoelement 25 °C; +/- 0,4 % derGesamtskala im negativen Temperaturbereich Thermoelement 25 °C |
| Auflös. Des Analogen Eingangs | 15 Bit + Vorzeichen volle Skala |
| Eingangsimpedanz | <= 50 Ohm Strom; >= 1 MOhm Spannung; >= 1 MOhm Thermoelement; >= 1 MOhm Temperaturfühler |
| Anzahl Der Analogausgänge | 1 galvan. getrennt |
| Typ Des Analogausgangs | Strom 4 - 20 mA; Strom 0 - 20 mA; Spannung 0 - 10 V; Spannung - 10 - 10 V |
| Auflösung Der Analogen Ausgänge | 12 Bits, 4 - 20 mA volle Skala; 12 Bits, 0 - 20 mA volle Skala; 12 Bits, 0 - 10 V volle Skala; 11 Bits + Zeichen, - 10 - 10 V volle Skala |
| Kabeltyp | Twisted-Pair-Kabel (geschirmt) <30 m für Ein-/Ausgang Schaltkreis |
| Lokale Signalisierung | 1 LED (grün/rot) für DS (Gerätestatus) |
Zusatzmerkmale12
| Nennhilfsspannung [UH,nom] | 24 V DC vom Buskoppler versorgt |
|---|---|
| Leistungsaufnahme | 160 mA |
| Verlustleistung In W | 0,5 W Maximum |
| Bemessungsstoßspannungsfestigkeit [Uimp] | 0,5 kV entspricht IEC 61010-1 |
| Normen | IEC 61010-2-201; UL 61010-2-201; CSA C22.2 Nr. 61010-2-201 |
| Produktzertifizierungen | CSA; UL; EAC (ausstehend) |
| Montagemodus | Horizontal und vertikal (symmetrische 35 mm-Schiene) |
| Anschlüsse - Klemmen | Eingangs-/Ausgangskreis: abnehmbare Federzugklemmenleiste 8 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)fest; Eingangs-/Ausgangskreis: abnehmbare Federzugklemmenleiste 8 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende; Eingangs-/Ausgangskreis: abnehmbare Federzugklemmenleiste 8 Kabel 0,25…2,5 mm² (AWG 22 - AWG 14)flexibel mit Kabelende |

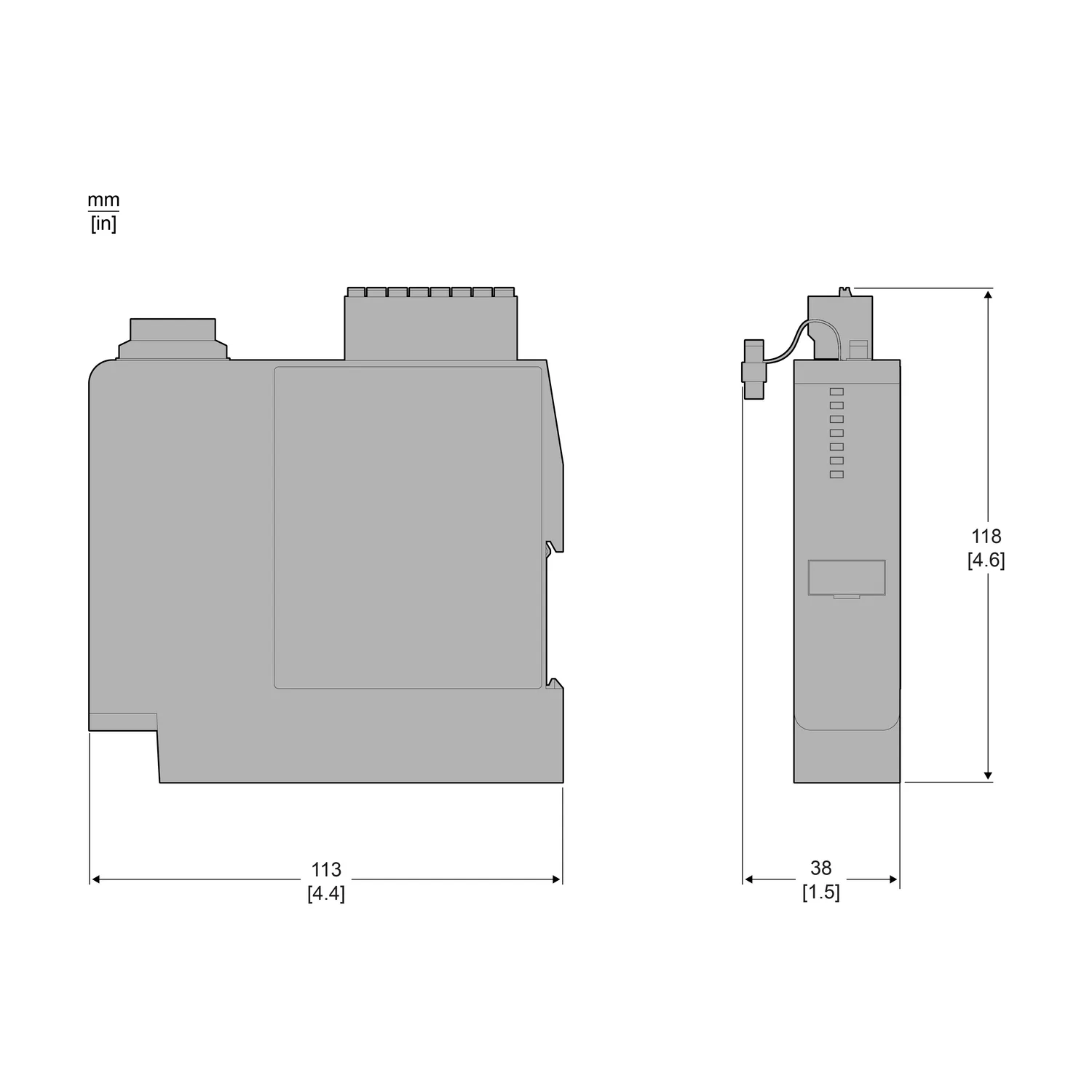

| Breite | 25 mm |
| Höhe | 118 mm |
| Tiefe | 114 mm |
| Produktgewicht | 0,172 kg |
Montage11
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
|---|---|
| Umgebungstemperatur Bei Betrieb | -10…60 °C |
| Relative Luftfeuchtigkeit | 5…95 % |
| Aufstellungshöhe | 0 - 2.000 m ohne Leistungsreduzierung |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Beschichtung | TC |
| Feuer Beständigkeit | 960 °C entspricht UL 94 |
| Stoßfestigkeit | 15 Gn (Dauer = 11 ms) entspricht IEC 60068-2-27 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6; 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2; Abgestrahlte HF-Felder, Level 3, 10 V/m, conforming to EN/IEC 61000-4-3; Prüfung der Störfestigkeit gegen schnelle Transienten, Level 3, 2 kV, conforming to EN/IEC 61000-4-4; Prüfung der Störfestigkeit gegen Überspannungen (Gleichtakt), Level 3, 2 kV, conforming to EN/IEC 61000 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,500 cm |
| VPE 1 Breite | 13,500 cm |
| VPE 1 Länge | 15,500 cm |
| Verpackungsgewicht (Lbs) | 245,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 4,654 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
