Schneider

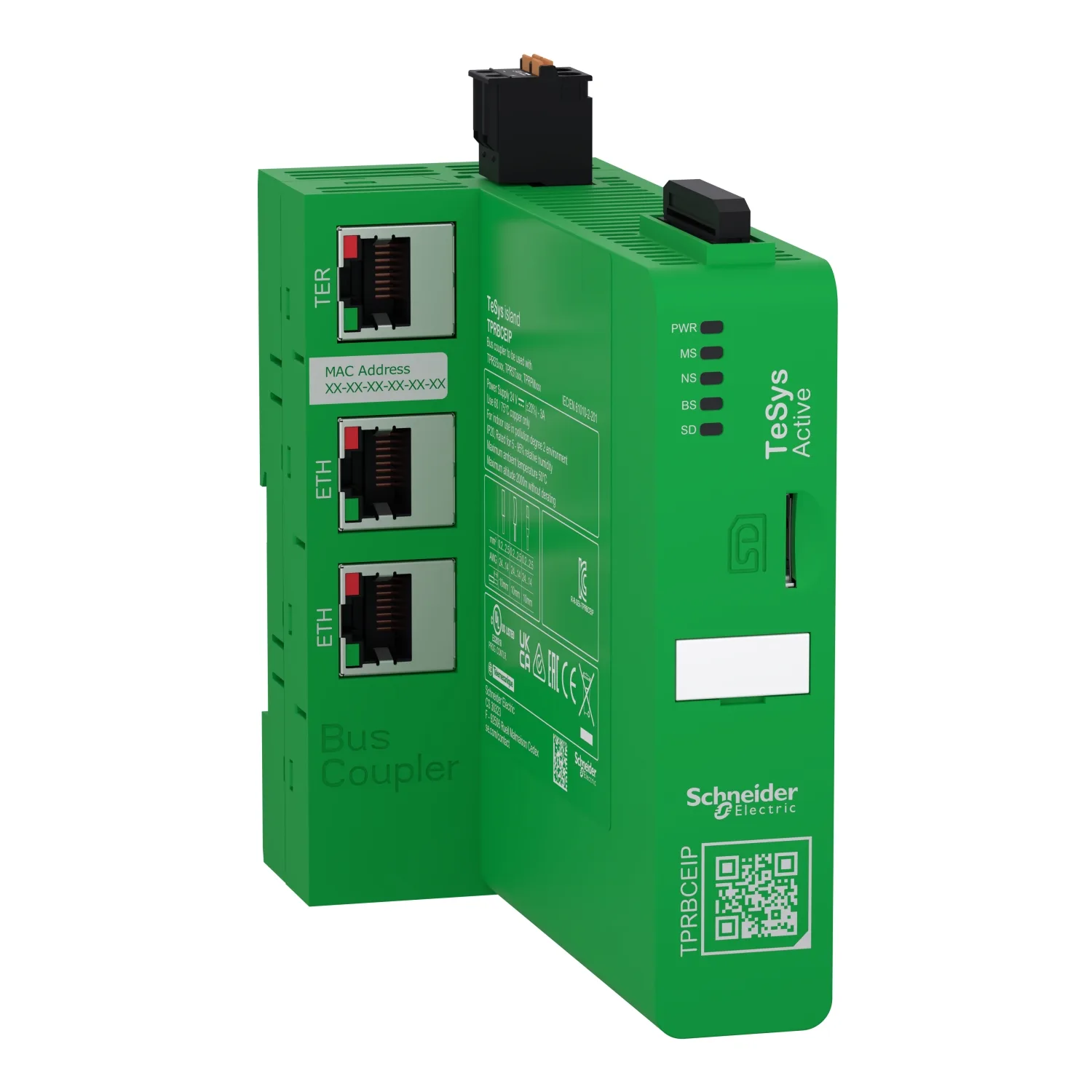

Buskoppler, TeSys island EtherNet IP / Modbus TCP Koppler
Schneider TPRBCEIP, Buskoppler, TeSys island EtherNet IP / Modbus TCP Koppler. Kategorie: TeSys island. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TPRBCEIP
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:446.04 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys-Insel
- Kurzbezeichnung Des Geräts
- TPRBC
- Produkt- Oder Komponententyp
- Buskoppler
Produktbeschreibung
TeSys island - Lastmanagementsystem bis 80A. Buskoppler mit Ethernet IP / Modbus TCP. Anschluss Push-in, Steuerspannung 24V DC, Status LED. Gerätebreite 50 mm, für Hutschienenmontage. Buskoppler und Kopfstation der Lastmanagementlösung TeSys island. Intelligente Kopfstation zur Verwaltung der Lastabgänge mit SD Kartenslot, Status LED, Konfigurationsschnittstelle. Verwaltung digitaler Zwillinge (TeSys Avatar). TeSys island - Industrie 4.0 optimiertes Lastmanagmentsystem mit IIOT Protokollen.
Technische Daten
Hauptmerkmale17
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys-Insel |
| Kurzbezeichnung Des Geräts | TPRBC |
| Produkt- Oder Komponententyp | Buskoppler |
| Kommunikationsprotokoll | EtherNet/IP; Modbus TCP |
| Gerätedarstellung | Verbindungspunkt zwischen einer Gruppe von Motorabgängen und einem Automatisierungsregler; Verwaltung der gesamten Insel mit bis zu 20 Modulen |
| Funktion Verfügbar | Vollständige Integration mit SoMove/MachineExpert für die Programmierung der Insel; Eine einzige 24-V-DC-Spannungsversorgung für das gesamte Island; Zwei Feldbus-Ports für die Kommunikation mit einem Automatisierungscontroller; Ein Service-Port mit integriertem Webserver für Wartungsarbeiten |
| Produktkompatibilität | TPRST Motorstarter; TPRSS SIL-Motorstarter; TPRPM Leistungsmodul; TPRSM SIL-Schnittstellenmodul; TPRVM Spannungsschnittstellenmodul; TPRAN analoges E/A-Modul; TPRDG Digitales E/A-Modul |
| Integrierte Schnittstellen | 2 RJ45, Anschlussstecker Buchse für Protokoll Ethernet IP/Modbus TCP 10/100BASE-T, Feldbus-Port; 1 RJ45, Anschlussstecker Buchse für Protokoll Ethernet TCP/IP, Service-Port; 1 microSD-Kartenport |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet |
| Kommunikationsdienst | EtherNet/IP-Adapter; Modbus TCP-Server; DHCP-Client; BOOTP-Client; SNMP-Client; SNTP-Client; Auto-MDIX-Funktion |
| Lokale Signalisierung | 1 LED grün/gelb mit PWR Markierung für Stromversorgungsstatus; 1 LED grün/rot mit MS Markierung für Modulstatus; 1 LED grün/rot mit NS Markierung für Netzwerk Status; 1 LED grün/rot mit BS Markierung für internal bus status; 1 LED grün/rot mit SD Markierung für SD-Kartenzugang (SD) |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Versorgungsspannungsgrenzen | 20,4…28,8 V DC |
| Nennstrom | 3 A Maximum |
| Schutzfunktionen | Externe Sicherung, 3 A schnell Sicherung für Netzteil; Verpolungsschutz für Netzteil |
| Verlustleistung In W | 7 W Maximum |
Zusatzmerkmale9
| Cybersicherheit | Achilles-zertifiziert |
|---|---|
| Normen | EN/IEC 60947-4-1; CSA C22.2 Nr. 61010-2-201; UL 61010-2-201; EN/IEC 61010-2-201 |
| Produktzertifizierungen | UL; CSA; EAC; Achilles: Level 2 |
| Montagemodus | Horizontal und vertikal (symmetrische 35 mm-Schiene) |
| Anschlüsse - Klemmen | Netzteil: abnehmbare Federzugklemmenleiste 2 Kabel 2,5 mm² (AWG 14)starr oder flexibel |
| Breite | 50 mm |
| Höhe | 118 mm |
| Tiefe | 114 mm |
| Produktgewicht | 0,204 kg |
Montage11
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
|---|---|
| Umgebungstemperatur Bei Betrieb | -10…60 °C |
| Relative Luftfeuchtigkeit | 5…95 % |
| Aufstellungshöhe | 0 - 2.000 m ohne Leistungsreduzierung |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Beschichtung | TC |
| Feuer Beständigkeit | 960 °C entspricht UL 94 |
| Stoßfestigkeit | 15 Gn (Dauer = 11 ms) entspricht IEC 60068-2-27 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6; 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung, Level 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2; Abgestrahlte HF-Felder, Level 3, 10 V/m, conforming to EN/IEC 61000-4-3; Kommunikation: Prüfung der Störfestigkeit gegen schnelle Transienten, Level 3, 1 kV, conforming to EN/IEC 61000-4-4; Netzteil: Prüfung der Störfestigkeit gegen schnelle Transienten, Level 3, 2 kV, conforming to EN/IEC 61000-4-4; Komm |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,500 cm |
| VPE 1 Breite | 13,500 cm |
| VPE 1 Länge | 15,500 cm |
| Verpackungsgewicht (Lbs) | 288,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,230 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
