Schneider

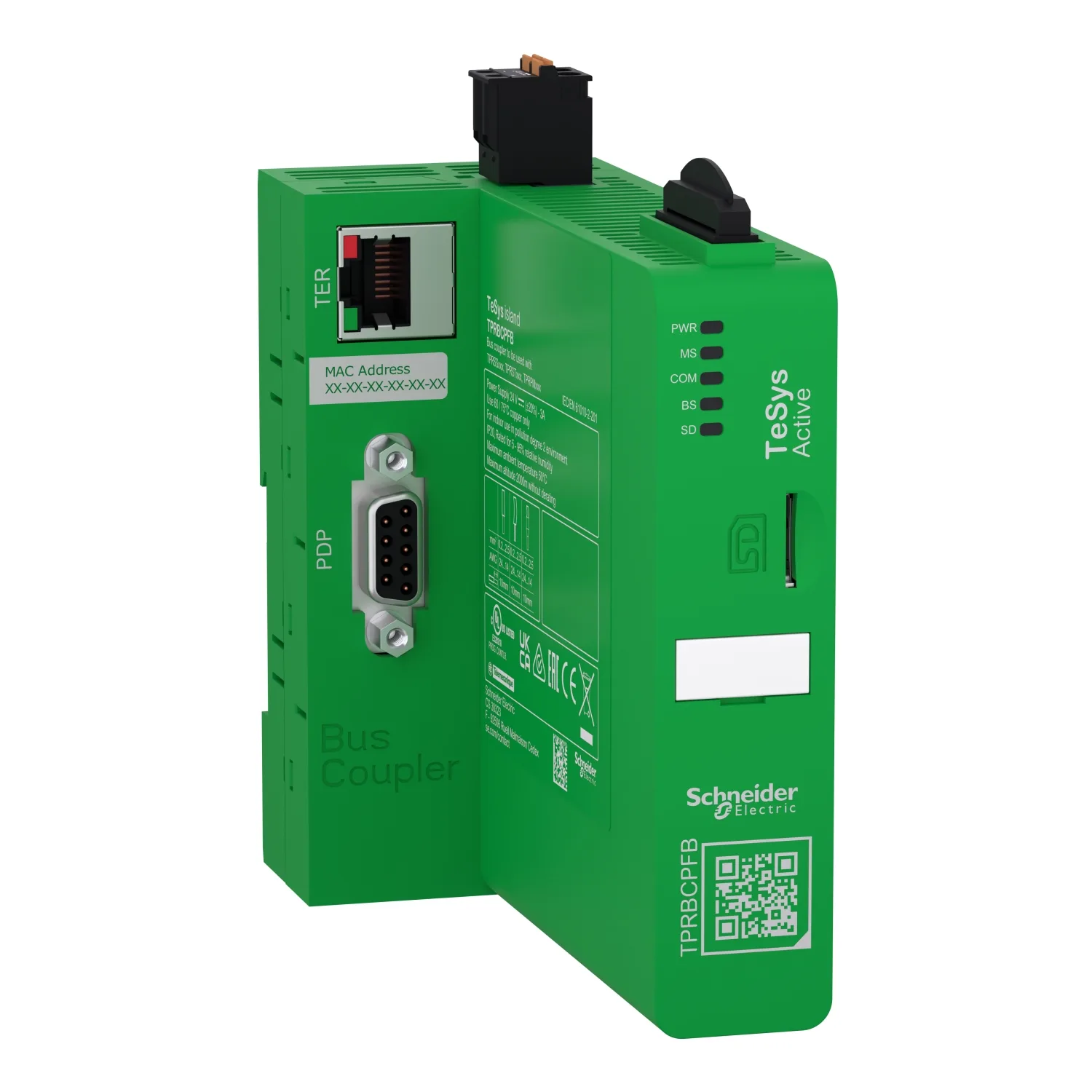

TeSys island Profibus Buskoppler
Schneider TPRBCPFB, TeSys island Profibus Buskoppler. Kategorie: TeSys island. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TPRBCPFB
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:446.04 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys-Insel
- Kurzbezeichnung Des Geräts
- TPRBC
- Produkt- Oder Komponententyp
- Buskoppler
Produktbeschreibung
Produktserie:TeSys island. Motostarter, Lastmanagfement, Lastschutz System. Profibus Buskoppler. mit 24V DC Einspeisung für Steuerspannung. Intelligente Kopfstation der TeSys island Station.
Technische Daten
Hauptmerkmale16
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys-Insel |
| Kurzbezeichnung Des Geräts | TPRBC |
| Produkt- Oder Komponententyp | Buskoppler |
| Kommunikationsprotokoll | Profibus-DP |
| Gerätedarstellung | Verbindungspunkt zwischen einer Gruppe von Motorabgängen und einem Automatisierungsregler; Verwaltung der gesamten Insel mit bis zu 20 Modulen |
| Funktion Verfügbar | Full integration with SoMove for the control of the island; Eine einzige 24-V-DC-Spannungsversorgung für das gesamte Island; One fieldbus port for communication with an automation controller; Ein Service-Port mit integriertem Webserver für Wartungsarbeiten |
| Produktkompatibilität | TPRST Motorstarter; TPRSS SIL-Motorstarter; TPRPM Leistungsmodul; TPRSM SIL-Schnittstellenmodul; TPRVM Spannungsschnittstellenmodul; TPRAN analoges E/A-Modul; TPRDG Digitales E/A-Modul |
| Integrierte Schnittstellen | 1 SUB-D 9, Anschlussstecker Buchse für Protokoll Profibus-DP, Feldbus-Port; 1 RJ45, Anschlussstecker Buchse für Protokoll Ethernet TCP/IP, Service-Port; 1 microSD-Kartenport |
| Kommunikationsdienst | Type 3 data-link layer service für Profibus; DHCP-Client für Ethernet TCP/IP; SNTP-Client für Ethernet TCP/IP |
| Lokale Signalisierung | 1 LED grün/gelb mit PWR Markierung für Stromversorgungsstatus; 1 LED grün/rot mit MS Markierung für Modulstatus; 1 LED grün/rot mit COM Markierung für Netzwerk Status; 1 LED grün/rot mit BS Markierung für internal bus status; 1 LED grün/rot mit SD Markierung für SD-Kartenzugang (SD) |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Versorgungsspannungsgrenzen | 20,4…28,8 V DC |
| Nennstrom | 3 A Maximum |
| Schutzfunktionen | Externe Sicherung, 3 A schnell Sicherung für Netzteil; Verpolungsschutz für Netzteil |
| Verlustleistung In W | 7 W Maximum |
Zusatzmerkmale9
| Cybersicherheit | Achilles-zertifiziert |
|---|---|
| Normen | EN/IEC 60947-4-1; CSA C22.2 Nr. 61010-2-201; UL 61010-2-201; EN/IEC 61010-2-201 |
| Produktzertifizierungen | UL; CSA; EAC; Achilles: Level 2; PNO |
| Montagemodus | Horizontal und vertikal (symmetrische 35 mm-Schiene) |
| Anschlüsse - Klemmen | Netzteil: abnehmbare Federzugklemmenleiste 2 Kabel 2,5 mm² (AWG 14)starr oder flexibel |
| Breite | 50 mm |
| Höhe | 118 mm |
| Tiefe | 114 mm |
| Produktgewicht | 0,204 kg |
Montage11
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
|---|---|
| Umgebungstemperatur Bei Betrieb | -10…60 °C |
| Relative Luftfeuchtigkeit | 5…95 % |
| Aufstellungshöhe | 0 - 2.000 m ohne Leistungsreduzierung |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Beschichtung | TC |
| Feuer Beständigkeit | 960 °C entspricht UL 94 |
| Stoßfestigkeit | 15 Gn (Dauer = 11 ms) entspricht IEC 60068-2-27 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6; 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung, Level 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2; Abgestrahlte HF-Felder, Level 3, 10 V/m, conforming to EN/IEC 61000-4-3; Kommunikation: Prüfung der Störfestigkeit gegen schnelle Transienten, Level 3, 1 kV, conforming to EN/IEC 61000-4-4; Netzteil: Prüfung der Störfestigkeit gegen schnelle Transienten, Level 3, 2 kV, conforming to EN/IEC 61000-4-4; Komm |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,500 cm |
| VPE 1 Breite | 13,500 cm |
| VPE 1 Länge | 15,500 cm |
| Verpackungsgewicht (Lbs) | 288,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 5,450 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
