Direktstarter 9 A 4 kW, TeSys island Analyse Lastabgang

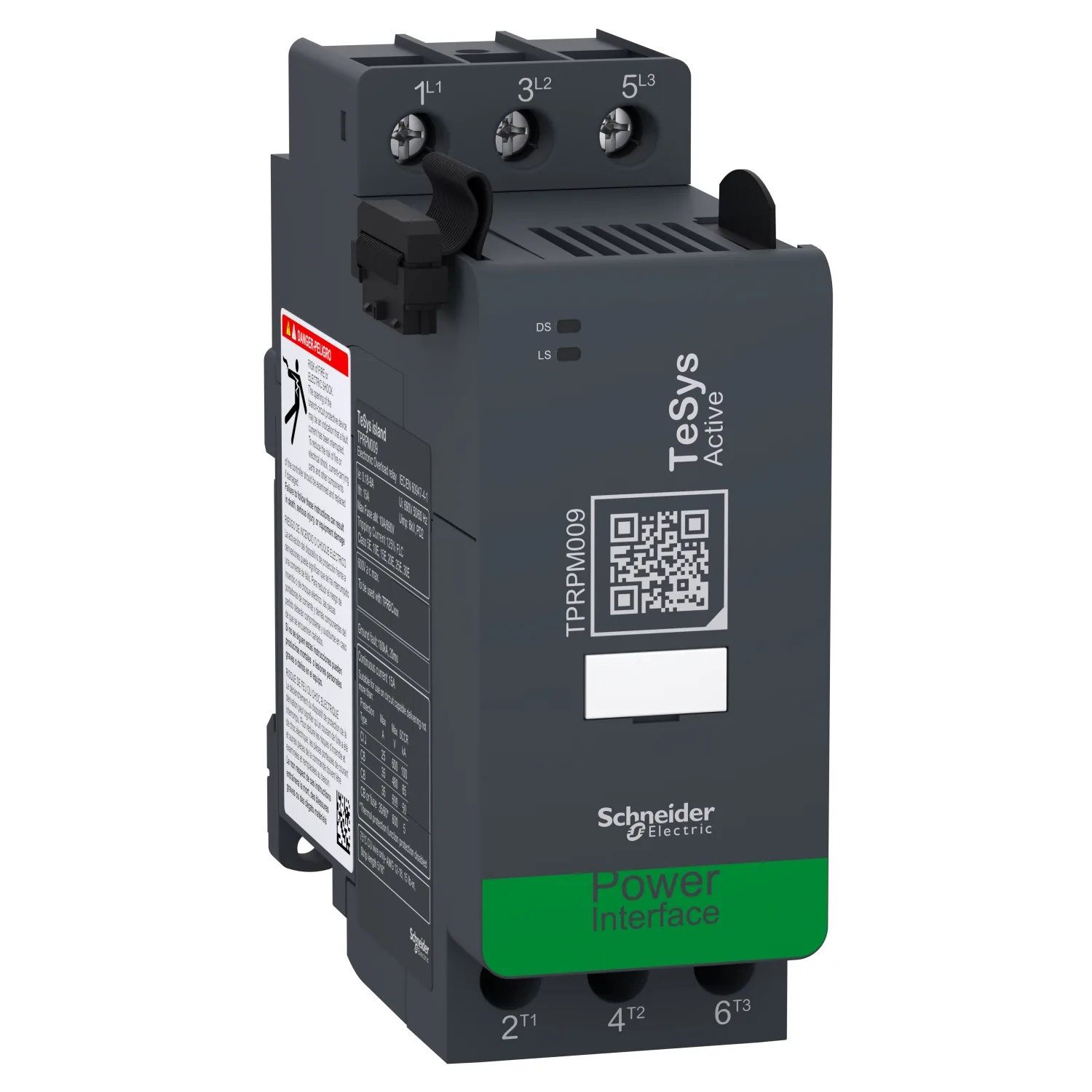

Schneider TPRPM009, Direktstarter 9 A 4 kW, TeSys island Analyse Lastabgang. Kategorie: TeSys island. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TPRPM009
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:203.04 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys-Insel
- Kurzbezeichnung Des Geräts
- TPRPM
- Produkt- Oder Komponententyp
- Leistungsmodul
Produktbeschreibung
TeSys island - Lastmanagementsystem bis 80A. Direktstarter, 9 A, 4 kW für Überlastschutz und Management ohne Schaltfunktion. Anschluss Schraubklemmen, Status LED. Gerätebreite 45 mm, für Hutschienenmontage. 3-poliger Lastabgang. Optimiert für einphasige bis dreiphasige Lasten, keine Steuerverdrahtung notwendig. Bemessungsspannung 400 V, nach AC-3. TeSys island - Industrie 4.0 optimiertes Lastmanagmentsystem mit IIOT Protokollen. Lastabgangskarte zur Messung relevanter Werte. Funktionen Überlastschutz, Überwachen. Zur Anbindung von z.B. Softstartern, Halbleiter Relais und zur Überwachung von Lastabgangsgruppen.
Technische Daten
Hauptmerkmale22
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys-Insel |
| Kurzbezeichnung Des Geräts | TPRPM |
| Produkt- Oder Komponententyp | Leistungsmodul |
| Gerätedarstellung | Leistungsmodul, das über einen Buskoppler mit einer Automatisierungssteuerung verbunden ist; Nur funktionsfähig, wenn an einen Buskoppler angeschlossen |
| Funktion Verfügbar | Erkennung des anliegenden Spannungsanliegens; Elektronischer thermischer Überlastschutz; Stromüberwachung; Steuerung von Stromversorgungsgeräten von Drittanbietern in Verbindung mit dem TPRDG E/A-Modul |
| Produktkompatibilität | TPRBC Buskoppler; TPRDG Digitales E/A-Modul; TPRAN analoges E/A-Modul |
| Beschreibung Pole | 3P |
| Motorleistung (kW) | 2,2 kW bei 230 V AC 50 Hz; 4 kW bei 380 - 415 V AC 50 Hz; 4 kW bei 440 V AC 50 Hz; 5,5 kW bei 500 V AC 50 Hz; 5,5 kW bei 690 V AC 50 Hz |
| Motorleistung PS (UL / CSA Standards) | 0,33 hp bei 120 V AC 60 Hz für 1 Phase Motoren; 1 hp bei 240 V AC 60 Hz für 1 Phase Motoren; 2 hp bei 208 V AC 60 Hz für 3 Phasen Motoren; 2 hp bei 240 V AC 60 Hz für 3 Phasen Motoren; 5 hp bei 480 V AC 60 Hz für 3 Phasen Motoren; 7,5 hp bei 600 V AC 60 Hz für 3 Phasen Motoren |
| [Ue] Bemessungs-Betriebsspannung | <= 690 V AC 47 - 63 Hz |
| [Ie] Betriebsbemessungstrom | 9 A (bei <50 °C) bei <= 440 V AC-3; 15 A (bei <50 °C) bei <= 440 V AC-1; 15 A (bei <50 °C) AC-3e |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 15 A (bei 50 °C) |
| [Ui] Bemessungs-Isolationsspannung | 690 V entspricht IEC 60947-4-1; 600 V entspricht UL 60947-4-1; 600 V entspricht CSA C22.2 Nr. 60947-4-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Überspannungskategorie | III |
| Einstellber. Für Therm. Schutz | 0,18…9 A |
| Überlast-Auslöseklasse | Klass 5 - 30 |
| Rückstellung | Dezentral oder automatisch |
| Steuerkreisspannung | 24 V DC vom Buskoppler versorgt |
| Stromaufnahme | 60 mA |
| Verlustleistung In W | 0,6 W bei Ie AC-3 |
Zusatzmerkmale12
| Schutzfunktionen | Thermischer Überlastschutz; Motorüberhitzung; Überstrom; Unterstrom; Blockierung; Schweranlauf; Stillstand; Schneller Zyklus - Verriegelung; Phasenausfall; Schneller Neustart - Verriegelung; Phasenumkehr; Phasenunsymmetrie; Phasenfolge; Erdschlussstrom |
|---|---|
| Überwachungsart | Zeitgerät EIN; Anzahl von Fehlern; Anzahl der Leistungszyklen des Geräts; Durchschnittliche Stromstärke Iavg; Durchschnittliche Spannung Vavg; Max. Strom Imax; Max. Spannung Vmax |
| Lokale Signalisierung | 1 LED (grün/rot) für DS (Gerätestatus); 1 LED (grün/rot) für LS (Laststatus) |
| Normen | EN/IEC 60947-1; EN/IEC 60947-4-1; UL 60947-4-1; CSA C22.2 Nr. 60947-4-1 |
| Produktzertifizierungen | CCC; CSA; EAC; UL |
| Montagemodus | Horizontal und vertikal (35 mm symmetrische DIN-Schiene) |
| Anschlüsse - Klemmen | Schraubklemmen 1 Kabel 1…4 mm² (AWG 16-AWG 12)fest; Schraubklemmen 2 Kabel 1…4 mm² (AWG 16-AWG 12)fest; Schraubklemmen 1 Kabel 1,5…4 mm² (AWG 16-AWG 12)flexibel ohne Kabelende; Schraubklemmen 2 Kabel 1,5…4 mm² (AWG 16-AWG 12)flexibel ohne Kabelende; Schraubklemmen 1 Kabel 1…4 mm² (AWG 16-AWG 12)flexibel mit Kabelende; Schraubklemmen 2 Kabel 1…2,5 mm² (AWG 16 - AWG 14)flexibel mit Kabelende |
| Anzugsmoment | 1,7 Nm - mit Schraubendreher flach Ø 6; 1,7 Nm - mit Schraubendreher Philips Nr. 2 |
| Breite | 45 mm |
| Höhe | 121 mm |
| Tiefe | 115 mm |
| Produktgewicht | 0,255 kg |
Montage11
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
|---|---|
| Umgebungstemperatur Bei Betrieb | -10…50 °C ohne Leistungsreduzierung; 50…60 °C mit Stromabsenkung |
| Relative Luftfeuchtigkeit | 5…95 % |
| Aufstellungshöhe | 0 - 2.000 m ohne Leistungsreduzierung |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Beschichtung | TC |
| Feuer Beständigkeit | 960 °C entspricht UL 94; 850 °C entspricht IEC 60695-2-1; 650 °C entspricht IEC 60695-2-12 |
| Stoßfestigkeit | 15 Gn (Dauer = 11 ms) entspricht IEC 60068-2-27 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6; 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2; Störfestigkeitsprüfung HF-Felder, Level 3, 10 V/m, conforming to EN/IEC 61000-4-3; Prüfung der Störfestigkeit gegen schnelle transiente elektrische Störgrößen, Stufe 4, 4 kV, conforming to EN/IEC 61000-4-4; Prüfung der Störfestigkeit gegen Überspannungen (Differentialbetrieb), |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 5,000 cm |
| VPE 1 Breite | 12,500 cm |
| VPE 1 Länge | 13,000 cm |
| Verpackungsgewicht (Lbs) | 304,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 14 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 4,541 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
