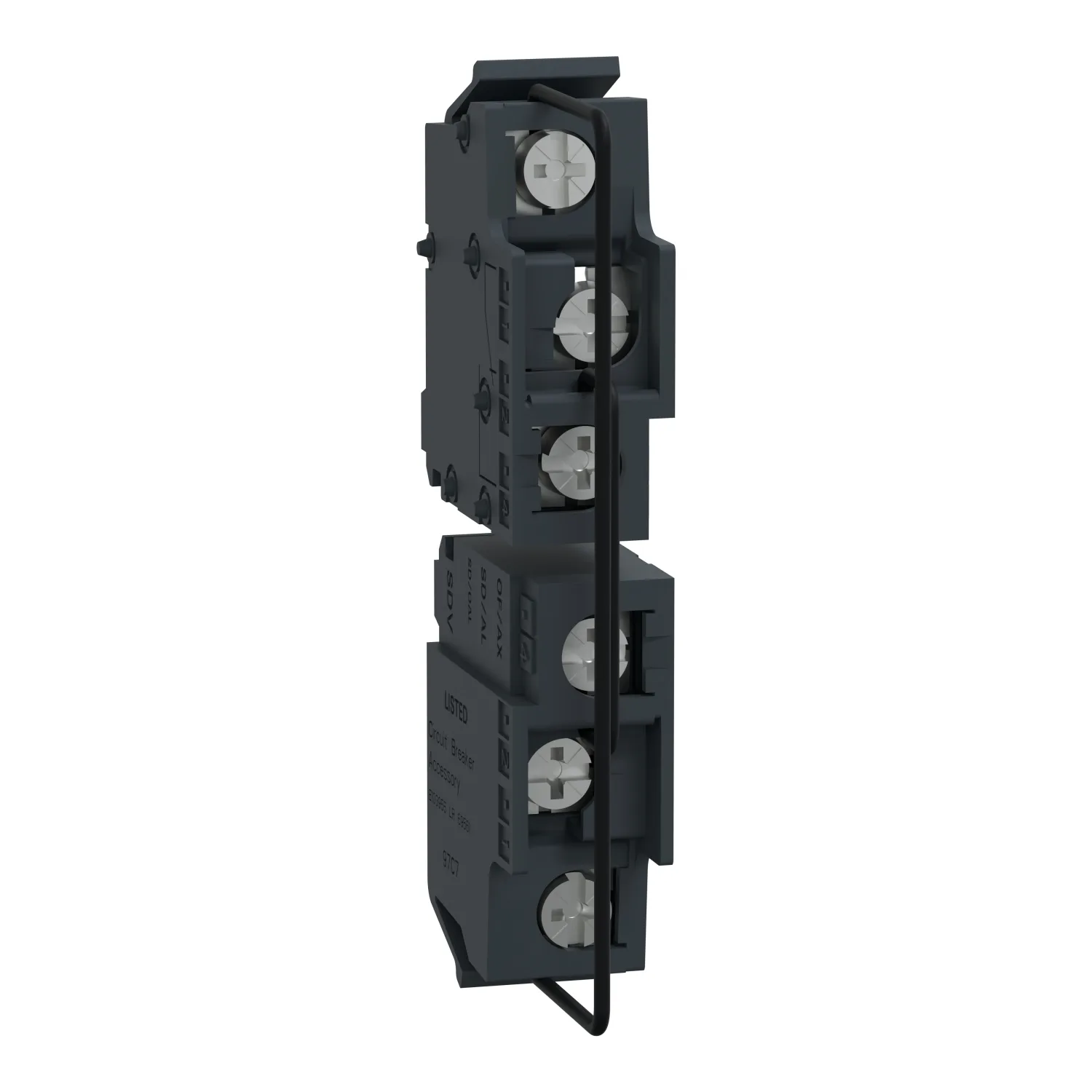

Hilfskontakt, TransferPacT, Anzeige für AUS-Stellung, Rahmen 250A, Rahmen 630A
Schneider TPSAUX44, Hilfskontakt, TransferPacT, Anzeige für AUS-Stellung, Rahmen 250A, Rahmen 630A. Kategorie: TransferPacT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TPSAUX44
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:46.30 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TransferPacT
- Produkt- Oder Komponententyp
- Hilfskontakt-Modul
- Geräteanwendung
- Signalisierung
- Aufbau Der Hilfskontakte
- 2 S + 2 Ö
Produktbeschreibung
İst ein Hilfskontakt, der als Signalzubehör für ATSE in der TransferPacT-Serie verwendet wird. Sie dient als Statusanzeige für die mechanische Position des Schalters in der AUS-Stellung des TransferPacT-Umschalters. Diese Kontaktkomposition der Signalisierung ist 2NC+2NO. Der minimale Laststrom beträgt 100mA bei 24VDC. Er wird in der Art eines „Clip-on“ an der Innenseite der vorderen Abdeckung des Umschalters montiert. Diese Federklemme ist für Kabel von 0,5-1,5 mm² (20-16 AWG) geeignet.
Hauptmerkmale
- Hilfskontakt für die Position „Quelle aus“.
- Einfach nachrüstbar.
- Kundenspezifische Verbindung.
- Eindeutige Anzeige.
Technische Daten
Hauptmerkmale3
| Baureihe | TransferPacT |
|---|---|
| Produkt- Oder Komponententyp | Hilfskontakt-Modul |
| Geräteanwendung | Signalisierung |
Zusatzmerkmale10
| Aufbau Der Hilfskontakte | 2 S + 2 Ö |
|---|---|
| Signalisierungsfunktion | Schalterstellung (AUS) |
| Hilfsanschlussklemme | Feder0,5…1,5 mm² (AWG 20 - AWG 16) |
| Montagemodus | Aufsteckbar |
| Montageposition | Vordere Umschlaginnenseite |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 5 A |
| Mindestlast | 100 mA bei 24 V DC |
| Anzugsdrehmoment | 0,6 N.m +/-0,1 N.m |
| Produktkompatibilität | TA25; TR25; TA63; TR63 |
| Zubehör / Teilekategorie | Signalisierungszubehör |
Montage2
| Schutzart (IP) | IP20 |
|---|---|
| Verschmutzungsgrad | 3 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 1,700 cm |
| VPE 1 Breite | 7,000 cm |
| VPE 1 Länge | 7,700 cm |
| Verpackungsgewicht (Lbs) | 38,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 658,000 g |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
