Schneider

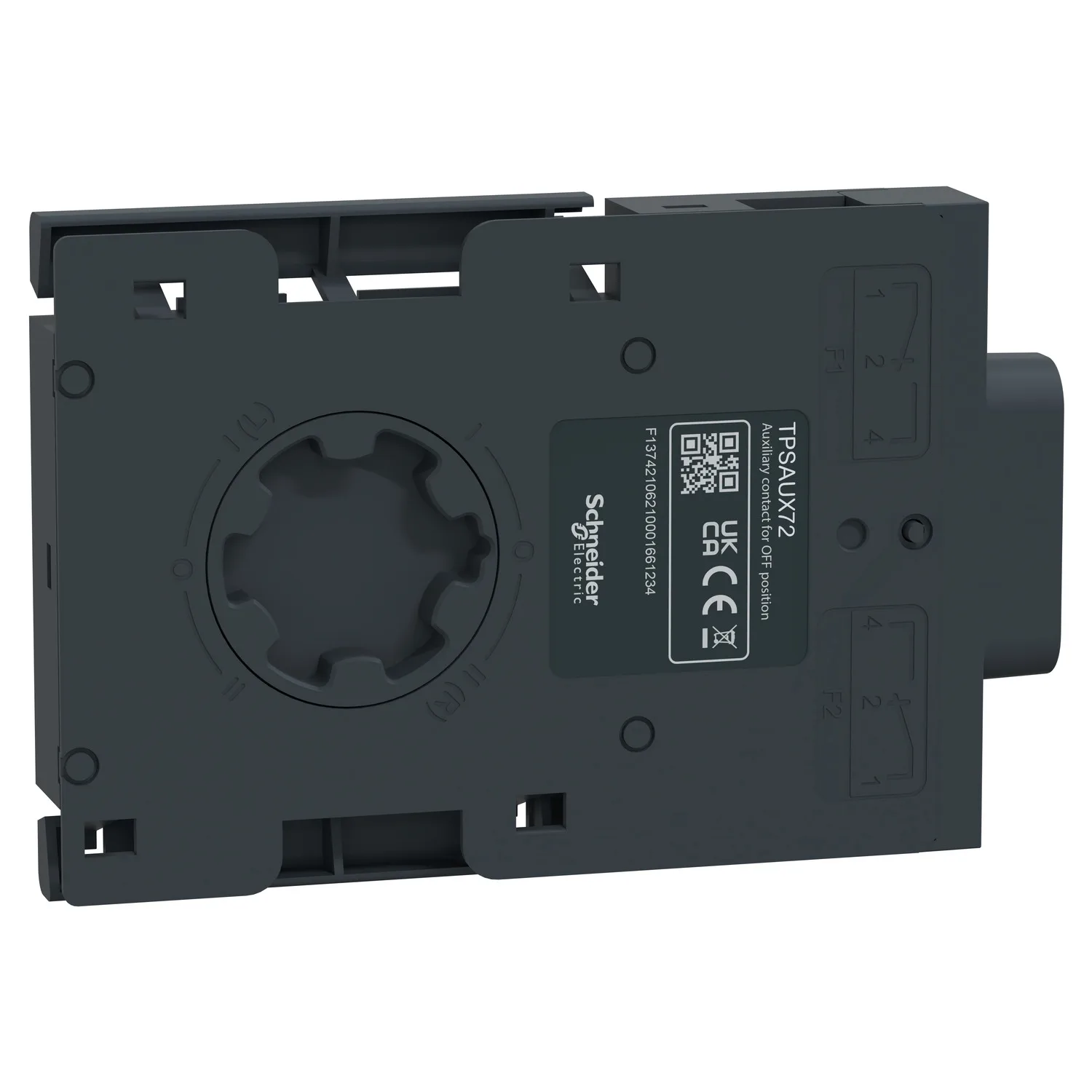

Hilfskontakt, TransferPacT, Anzeige für AUS-Stellung, Rahmen 800A-1600A
Schneider TPSAUX72, Hilfskontakt, TransferPacT, Anzeige für AUS-Stellung, Rahmen 800A-1600A. Kategorie: TransferPacT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TPSAUX72
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:104.90 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TransferPacT
- Produkt- Oder Komponententyp
- Hilfskontakt-Modul
- Geräteanwendung
- Signalisierung
- Aufbau Der Hilfskontakte
- 2 S + 2 Ö
Produktbeschreibung
İst ein Hilfskontakt, der als Signalzubehör für ATSE in der TransferPacT-Serie verwendet wird. Sie dient als Statusanzeige für die mechanische Stellung des Schalters in der Position „AUS“. Diese Kontaktkomposition der Signalisierung ist 2NC+2NO. Der minimale Laststrom beträgt 100mA bei 24VDC. Er wird im „Clip-on“-Modus seitlich am Netzumschalter montiert. Diese Federklemme ist mit Kabeln von 0,5-1,5 mm² (20-16 AWG) ausgestattet.
Hauptmerkmale
- Hilfskontakt für die offene Position
- Leicht ergänzbar
- Kundenspezifische Assoziation
- Eindeutiger Hinweis
Technische Daten
Hauptmerkmale3
| Baureihe | TransferPacT |
|---|---|
| Produkt- Oder Komponententyp | Hilfskontakt-Modul |
| Geräteanwendung | Signalisierung |
Zusatzmerkmale9
| Aufbau Der Hilfskontakte | 2 S + 2 Ö |
|---|---|
| Signalisierungsfunktion | Schalterstellung (AUS) |
| Hilfsanschlussklemme | Feder0,5…1,5 mm² (AWG 20 - AWG 16) |
| Montagemodus | Aufsteckbar |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 5 A |
| Mindestlast | 100 mA bei 24 V DC |
| Anzugsdrehmoment | 0,6 N.m +/-0,1 N.m |
| Produktkompatibilität | TA1A |
| Zubehör / Teilekategorie | Signalisierungszubehör |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 4,700 cm |
| VPE 1 Breite | 10,000 cm |
| VPE 1 Länge | 16,000 cm |
| Verpackungsgewicht (Lbs) | 194,000 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 10 |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 2,458 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
