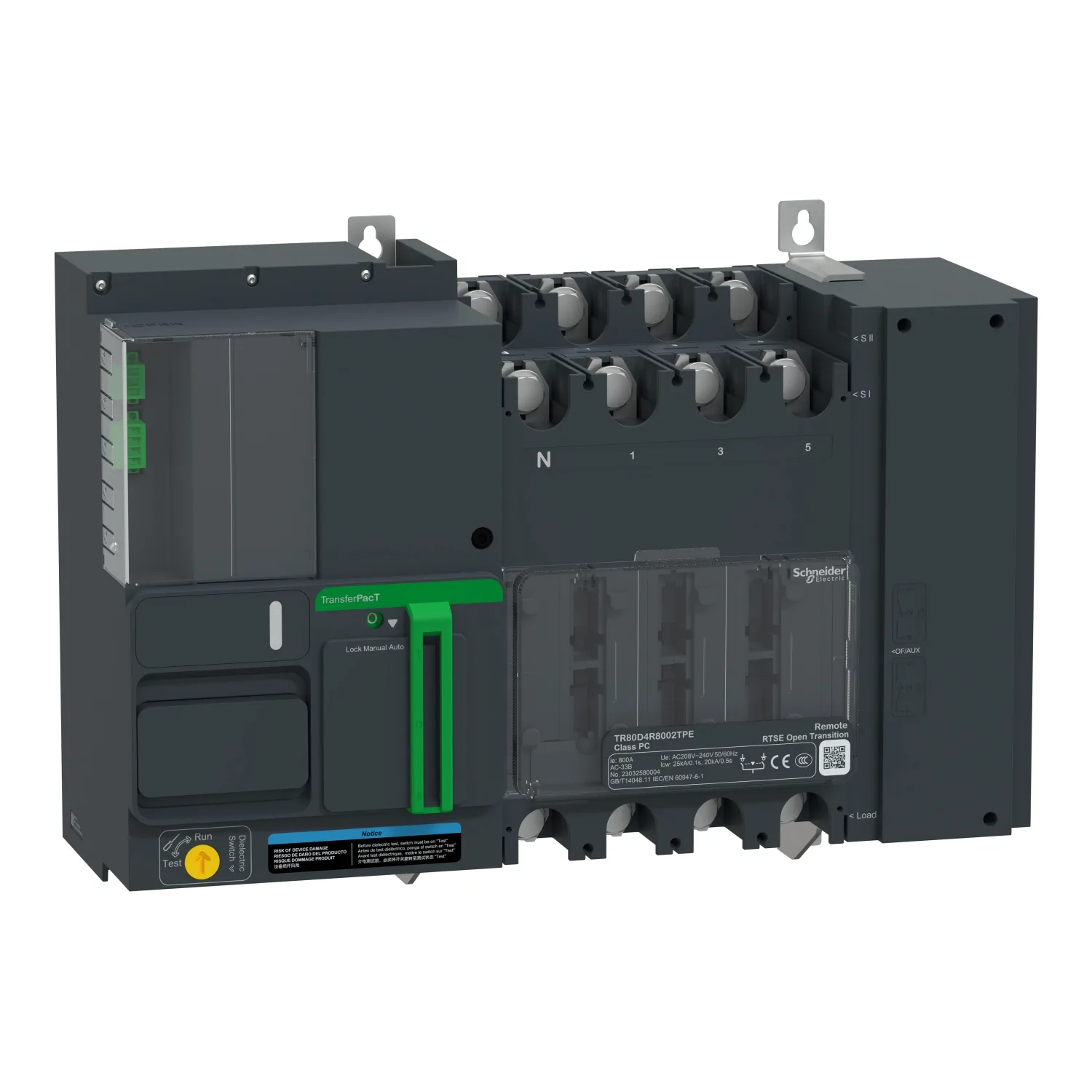

TransferPacT, ferngesteuerte Netzumschaltung, 800A, 400V, 4P, ferngesteuert, Rahmen 800A
Schneider TR80D4R8002TPE, TransferPacT, ferngesteuerte Netzumschaltung, 800A, 400V, 4P, ferngesteuert, Rahmen 800A. Kategorie: TransferPacT. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:TR80D4R8002TPE
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:4,910.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TransferPacT
- Produkt- Oder Komponententyp
- Ferngesteuerter Transferschalter
- Geräteanwendung
- Stromversorgungsquelle ändern
- Beschreibung Der Pole
- 4P
Produktbeschreibung
Der TR80D4R8002TPE ist ein Netzumschalter für Niederspannung, der in Industrie- und Gewerbegebäuden, Rechenzentren, Gesundheitseinrichtungen und im Transportwesen eingesetzt wird. Die Nennbetriebsspannung (Ue) beträgt 400VAC bei 50/60Hz. Dieser Netzumschalter ist zum Betrieb in der Gebrauchskategorie AC-33B geeignet. Der Nennstrom (Ie) beträgt 800A (Ie) bei 60℃, mit 800A Rahmen. Auf der Vorderseite befindet sich ein eingebautes Dreh-Display-Modul, das zur lokalen Steuerung und Einstellung mittels Dreh-/Kippschalter verwendet werden kann. Dieser Umschalter verfügt über 3 Kontaktpositionen auf der Vorderseite mit mechanischer und elektrischer Anzeige. Er kann auf einer Platte befestigt und im Stromverteilerschrank positioniert werden. Es gibt auch einige optionale Zubehörteile für verschiedene Anwendungsbereiche. Diese Version ist 467mm (Breite) x 341mm (Höhe) x 186mm (Tiefe). Es entspricht der Norm IEC 60947-6-1 und ist durch CE/CB/CCC zertifiziert. Es eignet sich für die Stromübertragung von Sicherheitslasten wie Feuerlöschanlagen, Rauchabzugsventilatoren, Sprinklerpumpen, Notbeleuchtungen usw.
Hauptmerkmale
- Schnelle Übertragung in weniger als 500 ms, reduzierte Blackout-Zeit
- Hinzufügen/Austauschen von Funktionsmodulen, flexible Installation ohne Stromunterbrechung
- Einfaches Bedienfeld zum Einstellen und Anzeigen
- Mehrere Funktionsmodule, einfache Aufrüstung mit digitalen Funktionen
- Platzsparend durch kompakte Bauweise
Technische Daten
Hauptmerkmale12
| Baureihe | TransferPacT |
|---|---|
| Produkt- Oder Komponententyp | Ferngesteuerter Transferschalter |
| Geräteanwendung | Stromversorgungsquelle ändern |
| Beschreibung Der Pole | 4P |
| Netzwerktyp | AC |
| Netzwerkfrequenz | 50/60 Hz |
| Anschluss Auf Der Unterseite | Geschraubt |
| Montagemodus | Fest |
| Anschluss Auf Der Oberseite | Geschraubt |
| Kontaktstellungsanzeige | Ja |
| [Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen | 40 kA Lasttrennschalter allein 400 V AC bei 50 Hz; 330 kA mit vorgeschaltetem Leistungsschalter 400 V AC bei 50 Hz |
| Eignung Für Isolation | Ja |
Zusatzmerkmale23
| Klasse Des Transferschalters | PC |
|---|---|
| Anzahl Der Kontaktpositionen | 3 |
| Zusammensetzung Der Signalkontakte | 1 S + 2 Ö; 1 Ö + 2 S; 2 Schließer |
| Verwendungszweck Kategorie | AC-33B |
| [Ue] Bemessungs-Betriebsspannung | 230 V AC 50/60 Hz |
| Steuerungstyp | Fernsteuerung |
| Betriebsmodus | Ferngesteuert; Manuell |
| Displaytyp | Alarmanzeige; Abgesetztes Display |
| Montagehalterung | Platte |
| Beschreibung Der Verriegelungsoptionen | Vorhängeschloss in AUS-Stellung; Vorhängeschloss in Stellung SI / SII |
| Nennleistung | Unterbrechungsfrei |
| [Ui] Bemessungs-Isolationsspannung | Schalter: 1000 V; Steuerung: 500 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | Schalter: 12 kV; Steuerung: 6 kV |
| [Ie] Bemessungs-Betriebsstrom | 800 A |
| Mechanische Verriegelung | Mit mechanischer Verriegelung |
| Mechanische Lebensdauer | 10000 Zyklen |
| Anschlussraster | 45 mm |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 20 kA während 0,5 s; 25 kA während 0,1 s |
| Höhe | 341 mm |
| Breite | 467 mm |
| Tiefe | 186 mm |
| Produktgewicht | 22,4 kg |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 800 A bei 60 °C |
Montage6
| Normen | IEC 60947-6-1 |
|---|---|
| Produktzertifizierungen | CCC; CE; CB |
| Schutzart (IP) | Vorderseite: IP40 Automatik-Modus; Innerhalb des Gehäuses: IP20 Manuell-Modus |
| Umgebungstemperatur Bei Betrieb | -25…70 °C |
| Umgebungstemperatur Bei Lagerung | -40…85 °C |
| Verschmutzungsgrad | 3 |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 80 cm |
| VPE 1 Breite | 60 cm |
| VPE 1 Länge | 73,5 cm |
| Verpackungsgewicht (Lbs) | 37 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
