Grundgerät Twido, Modular, 100-240V AC Vers., 6 E 24 V DC, 4A Relais
Nicht im Verkauf

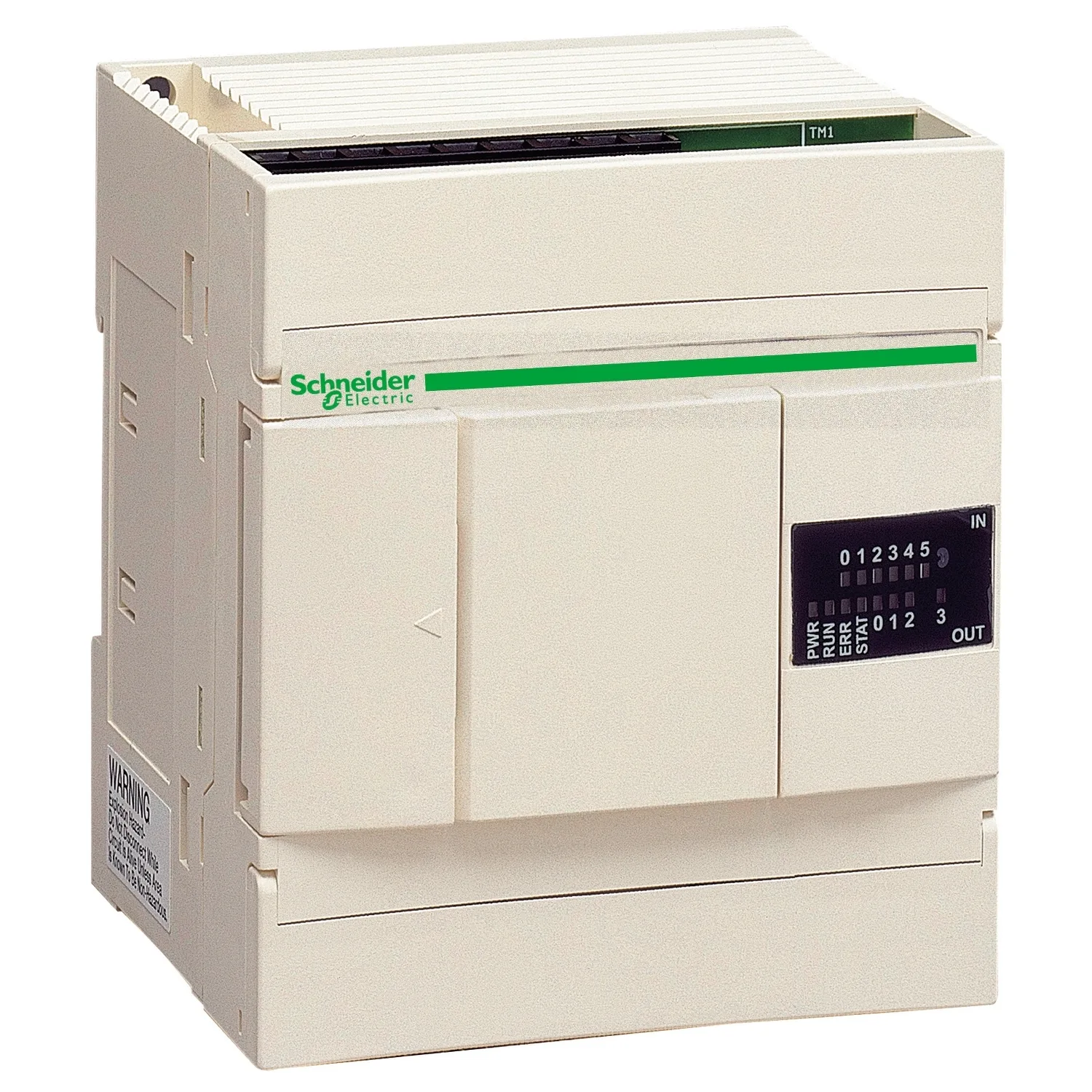

Schneider TWDLCAA10DRF, Grundgerät Twido, Modular, 100-240V AC Vers., 6 E 24 V DC, 4A Relais. Kategorie: Twido. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:TWDLCAA10DRF
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktserie
- Twido
- Produkt- Oder Komponententyp
- Kompakt-Basissteuerung
- Anzahl Digitale E/A
- 10
- Anzahl Digitale Eingänge
- 6
Produktbeschreibung
Erweiterbare SPS Twido - 100..240 V AC Versorgung - 6 E 24 V DC - 4 A Relais
Technische Daten
| Produktserie | Twido |
|---|---|
| Produkt- Oder Komponententyp | Kompakt-Basissteuerung |
| Anzahl Digitale E/A | 10 |
| Anzahl Digitale Eingänge | 6 |
| Digitale Eingangsspannung | 24 V |
| Typ Der Digitalen Eingangsspannung | DC |
| Anzahl Digitale Ausgänge | 4 für Relais |
| [Us] Bemessungsversorgungsspannung | 100...240 V AC |
| Steckplatzverwendung | Speicherkarte oder Echtzeituhrkarte |
| Datensicherung | Internes RAM (Lithium) 30 Tage, Ladezeit = 10 h, Batterielebensdauer = 10 yr |
| Integrierter Anschlusstyp | Stromversorgung, Unisolierte serielle Schnittstelle Mini-DIN, Modbus/Zeichenmodus Master/Slave RTU/ASCII (RS485) Halbduplex, 38,4 kbit/s |
| Logik Digitaler Eingänge | Sink oder Source |
| Eingangsspannungsgrenzen | 20,4...28,8 V |
| Digitaler Eingangsstrom | 11 mA für I0,0 - I0,1, 7 mA für I0,2 - I0,5 |
| Eingangsimpedanz | 2100 Ohm für I0,0 - I0,1, 3400 Ohm für I0,2 - I0,5 |
| Filterzeit | 35 µs + programmierbare Filterzeit bei Zustand 1 für I0,0 bis I0,5, 45 µs + programmierbare Filterzeit bei Zustand 0 für I0,0 bis I0,5 |
| Isolation Zwischen Kanal Und Interner Logik | 1500 Vrms für 1 Minute |
| Isolationswiderstand Zwischen Kanälen | Keine |
| Minimale Last | 0.1 mA |
| Laststrom | 2 A bei 240 V AC induktive Last, Arbeitsgeschwindigkeit = 30 cyc/mn für Relaisausgang, 2 A bei 240 V AC ohmsche Last, Arbeitsgeschwindigkeit = 30 cyc/mn für Relaisausgang, 2 A bei 30 V DC induktive Last, Arbeitsgeschwindigkeit = 30 cyc/mn für Relaisausgang, 2 A bei 30 V DC ohmsche Last, Arbeitsgeschwindigkeit = 30 cyc/mn für Relaisausgang |
| Mechanische Haltbarkeit | >= 20000000 Zyklen für Relaisausgang |
| Elektrische Lebensdauer | >= 100000 Zyklen für Relaisausgang |
| Stromaufnahme | 24 mA bei 5 V DC bei Zustand 1, 26 mA bei 24 V DC bei Zustand 1, 5 mA bei 5 V DC bei Zustand 0 |
| E/A-Anschluss | Nicht abnehmbare Schraubklemmenleiste |
| Netzfrequenz | 50/60 Hz |
| Versorgungsspannungsgrenzen | 85...264 V |
| Netzfrequenzgrenzen | 47...63 Hz |
| Ausgangsstrom Der Stromversorgung | 0,25 A für 24 V DC Sensoren |
| Eingangsstrom Der Stromversorgung | 250 mA |
| Schutzart | Netzschutz mit interner Sicherung |
| Leistungsaufnahme In VA | 20 VA bei 100 V, 30 VA bei 264 V |
| Isolationswiderstand | > 10 MOhm bei 500 V, zwischen E/A und Erdungsklemmen, > 10 MOhm bei 500 V, zwischen Versorgung und Erdungsklemmen |
| Programmspeicher | 700 Anweisungen |
| Vollständige Zeit Für 1 K Anweisung | 1 ms |
| Systemredundanz | 0.5 ms |
| Speicherbeschreibung | Internes RAM, 128 Zähler, fest, nicht trigonometrisch, Internes RAM, 128 interne Bits, fest, nicht trigonometrisch, Internes RAM, 3000 interne Wörter, fest, nicht trigonometrisch, Internes RAM, 64 Timer, fest, nicht trigonometrisch |
| Freie Steckplätze | 1 |
| Echtzeituhr | Ohne |
| Anzahl Der Zähleingänge | 1 Kanal/Kanäle bei 20000 Hz 32 Bit, 3 Kanal/Kanäle bei 5000 Hz 16 Bit |
| Analoge Sollwerte | 0...1023 einstellbar 1 Punkt |
| Status-LED | 1 LED für Benutzer-Kontrollleuchte (STAT), 1 LED grün für PWR, 1 LED grün für RUN, 1 LED grün pro Kanal für E/A-Status, 1 LED rot für Modulfehler (ERR) |
| Klemmenbeschreibung SPS Nr. 1 | (-)PW_OUT_NEG, (+)PW_OUT_POS, (0)IN_DIS#0, (1)IN_DIS#1, (2)IN_DIS#2, (3)IN_DIS#3, (4)IN_DIS#4, (5)IN_DIS#5, ALT, COM_NEG#0-5, TB_TOP |
| Klemmenbeschreibung SPS Nr. 2 | (-)PW_OUT_NEG, (+)PW_OUT_POS, (0)IN_DIS#0, (1)IN_DIS#1, (2)IN_DIS#2, (3)IN_DIS#3, (4)IN_DIS#4, (5)IN_DIS#5, ALT_1, COM_POS#0-5, TB_TOP |
| Klemmenbeschreibung SPS Nr. 3 | (0)OUT_DIS#0, (1)OUT_DIS#1, (2)OUT_DIS#2, (3)OUT_DIS#3, (COM0)COM#0-2, (COM1)COM#3, (GND)GROUND, (L)PW, (N)PW, TB_BOTTOM |
| Produktgewicht | 0.23 kg |
| Immunität Gegen Mikrounterbrechungen | 10 ms |
| Spannungsfestigkeit | 1500 V für 1 Minute, zwischen E/A und Erdungsklemmen, 1500 V für 1 Minute, zwischen Versorgung und Erdungsklemmen |
| Produktzertifizierungen | CSA, UL |
| Kennzeichnung | CE |
| Umgebungstemperatur Bei Betrieb | 0...55 °C |
| Umgebungstemperatur Bei Lagerung | -25...70 °C |
| Relative Luftfeuchtigkeit | 30...95 % nicht kondensierend |
| Schutzart IP | IP20 |
| Aufstellhöhe | 0...2000 m |
| Lagerungshöhe | 0...3000 m |
| Vibrationsfestigkeit | 0,075 mm, 10...57 Hz Montageort: 35 mm symmetrische DIN-Hutschiene, 1 gn, 57...150 Hz Montageort: 35 mm symmetrische DIN-Hutschiene, 1,6 mm, 2...25 Hz Montageort: Platte oder Panel mit Befestigungssatz, 4 gn, 25...100 Hz Montageort: Platte oder Panel mit Befestigungssatz |
| Schockfestigkeit | 15 gn für 11 ms |
