Schneider
Grundgerät Twido, Kompakt, 24 V DC Versorgung, 9 E 24 V DC, 7A Relais
Nicht im Verkauf

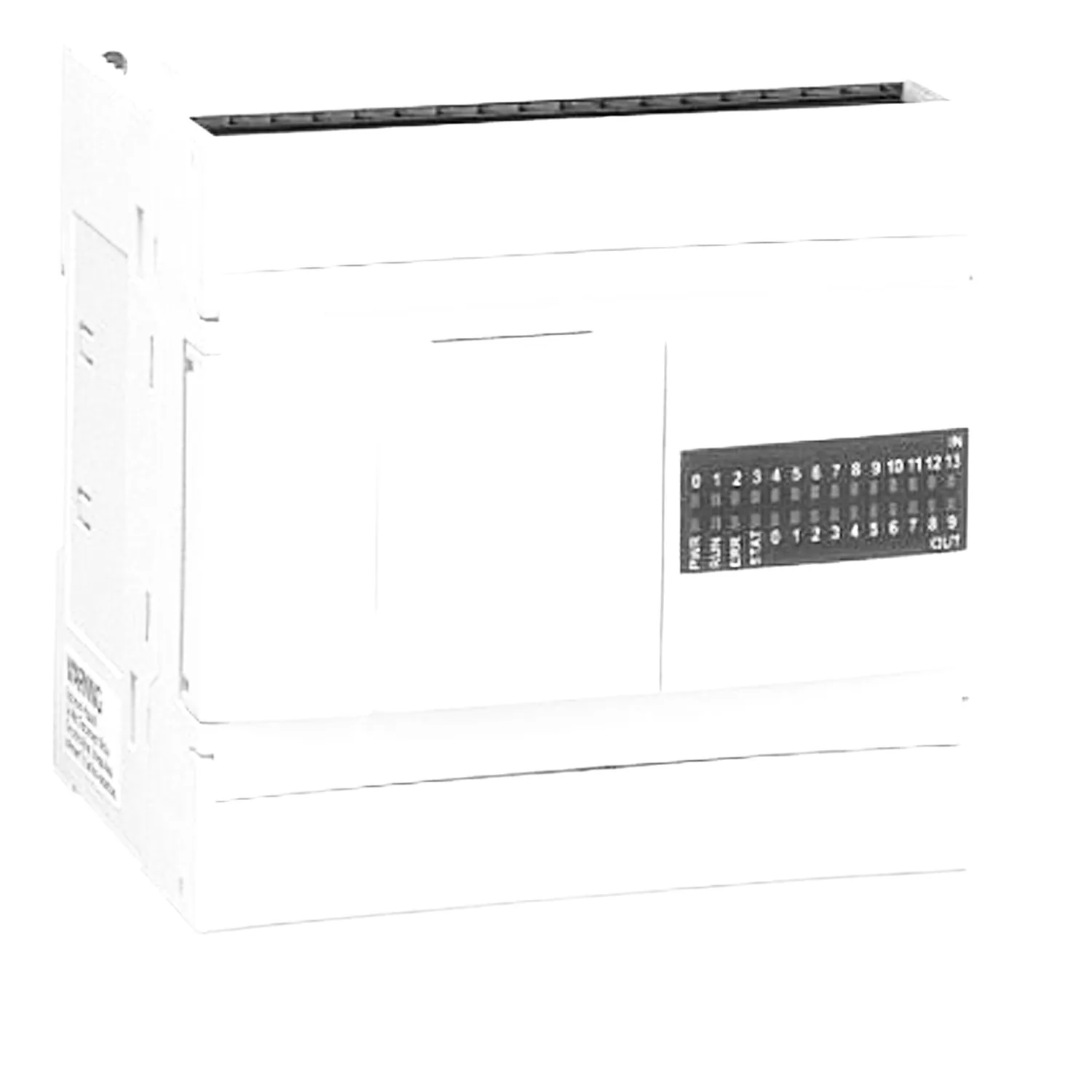

Schneider TWDLCDA16DRF, Grundgerät Twido, Kompakt, 24 V DC Versorgung, 9 E 24 V DC, 7A Relais. Kategorie: Twido. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:TWDLCDA16DRF
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produktserie
- Twido
- Produkt- Oder Komponententyp
- Kompakt-Basissteuerung
- Anzahl Digitaler E/A
- 16
- Anzahl Digitaler Eingänge
- 9
Produktbeschreibung
Kompakt-PLC Twido - 24 V DC Versorgung - 9 E 24 V DC - 7 A Relais
Technische Daten
| Produktserie | Twido |
|---|---|
| Produkt- Oder Komponententyp | Kompakt-Basissteuerung |
| Anzahl Digitaler E/A | 16 |
| Anzahl Digitaler Eingänge | 9 |
| Digitale Eingangsspannung | 24 V |
| Typ Der Digitalen Eingangsspannung | DC |
| Anzahl Digitaler Ausgänge | 7 für Relais |
| [Us] Bemessungsversorgungsspannung | 24 V DC |
| Steckplatzverwendung | Speicherkarte oder Echtzeituhr-Karte |
| Gesicherte Daten | Interner RAM (Lithium) 30 Tage, Ladezeit = 10 h, Batterielebensdauer = 10 J. |
| Integrierter Anschlusstyp | Spannungsversorgung, Serieller Schnittstellenadapter (RS232C/RS485), Nicht isolierte serielle Mini-DIN-Verbindung, Modbus/character mode master/slave RTU/ASCII (RS485) Halbduplex, 38,4 kbit/s |
| Logik Digitaler Eingänge | Sink oder Source |
| Eingangsspannungs-Grenzwerte | 20,4...28,8 V |
| Digitaler Eingangsstrom | 11 mA für I0,0 - I0,1, 7 mA für I0,2 - I0,8 |
| Eingangsimpedanz | 2100 Ohm für I0,2 - I0,8, 3400 Ohm für I0,0 - I0,1 |
| Filterzeit | 150 µs + programmierte Filterzeit für I0,6 bis I0,8 bei Zustand 0, 35 µs + programmierte Filterzeit für I0,0 bis I0,5 bei Zustand 1, 40 µs + programmierte Filterzeit für I0,6 bis I0,8 bei Zustand 1, 45 µs + programmierte Filterzeit für I0,0 bis I0,5 bei Zustand 0 |
| Isolierung Zwischen Kanal Und Interner Logik | 1500 Vrms für 1 Minute |
| Isolationswiderstand Zwischen Den Kanälen | Keine |
| Mindestlast | 0.1 mA |
| Laststrom | 2 A bei 240 V AC induktive Last, Arbeitsgeschwindigkeit = 30 cyc/mn für Relaisausgang, 2 A bei 240 V AC ohmsche Last, Arbeitsgeschwindigkeit = 30 cyc/mn für Relaisausgang, 2 A bei 30 V DC induktive Last, Arbeitsgeschwindigkeit = 30 cyc/mn für Relaisausgang, 2 A bei 30 V DC ohmsche Last, Arbeitsgeschwindigkeit = 30 cyc/mn für Relaisausgang |
| Mechanische Lebensdauer | >= 20000000 Zyklen für Relaisausgang |
| Elektrische Lebensdauer | >= 100000 Zyklen für Relaisausgang |
| Stromaufnahme | 30 mA bei 5 V DC bei Zustand 1, 40 mA bei 24 V DC bei Zustand 1, 5 mA bei 5 V DC bei Zustand 0 |
| E/A-Anschluss | Nicht abnehmbarer Schraubklemmenblock |
| Versorgungsspannungs-Grenzwerte | 20.4...28.8 V |
| Schutzart | Leistungsschutz mit interner Sicherung |
| Isolationswiderstand | > 10 MOhm bei 500 V, zwischen E/A und Erdungsklemmen, > 10 MOhm bei 500 V, zwischen Versorgungs- und Erdungsklemmen |
| Programmspeicher | 2000 Befehle |
| Ausführungszeit Für 1 K Befehle | 1 ms |
| Systemredundanz | 0.5 ms |
| Speicherbeschreibung | Interner RAM, 128 Zähler, fest, nicht trigonometrisch, Interner RAM, 128 interne Bits, fest, nicht trigonometrisch, Interner RAM, 3000 interne Wörter, fest, nicht trigonometrisch, Interner RAM, 64 Timer, fest, nicht trigonometrisch, Interner RAM, Doppelwort, fest, nicht trigonometrisch |
| Freie Steckplätze | 1 |
| Echtzeituhr | Ohne |
| Anzahl Der Zähleingänge | 1 Kanal/Kanäle bei 20000 Hz 32 Bit, 3 Kanal/Kanäle bei 5000 Hz 16 Bit |
| Analoge Sollwerte | 0...1023 einstellbar 1 Punkt |
| Status-LED | 1 LED für Benutzer-Kontrollleuchte (STAT), 1 LED grün für PWR, 1 LED grün für RUN, 1 LED grün pro Kanal für E/A-Status, 1 LED rot für Modulfehler (ERR) |
| Produktgewicht | 0.25 kg |
| Immunität Gegen Mikrounterbrechungen | 10 ms |
| Spannungsfestigkeit | 1500 V für 1 Minute, zwischen E/A und Erdungsklemmen, 500 V für 1 Minute, zwischen Versorgungs- und Erdungsklemmen |
| Produktzertifizierungen | CSA, UL |
| Kennzeichnung | CE |
| Umgebungstemperatur Bei Betrieb | 0...55 °C |
| Umgebungstemperatur Bei Lagerung | -25...70 °C |
| Relative Luftfeuchtigkeit | 30...95 % nicht kondensierend |
| Schutzart (IP) | IP20 |
| Aufstellungshöhe | 0...2000 m |
| Lagerungshöhe | 0...3000 m |
| Vibrationsfestigkeit | 0,075 mm, 10...57 Hz Montageort: 35 mm symmetrische DIN-Schiene, 1 gn, 57...150 Hz Montageort: 35 mm symmetrische DIN-Schiene, 1,6 mm, 2...25 Hz Montageort: Platte oder Paneel mit Befestigungssatz, 4 gn, 25...100 Hz Montageort: Platte oder Paneel mit Befestigungssatz |
| Schockfestigkeit | 15 gn für 11 ms |
