Schneider
Grundgerät Twido, erweiterbar 24 V, 12 E 24 V DC, 8A Transistor und Relais
Nicht im Verkauf

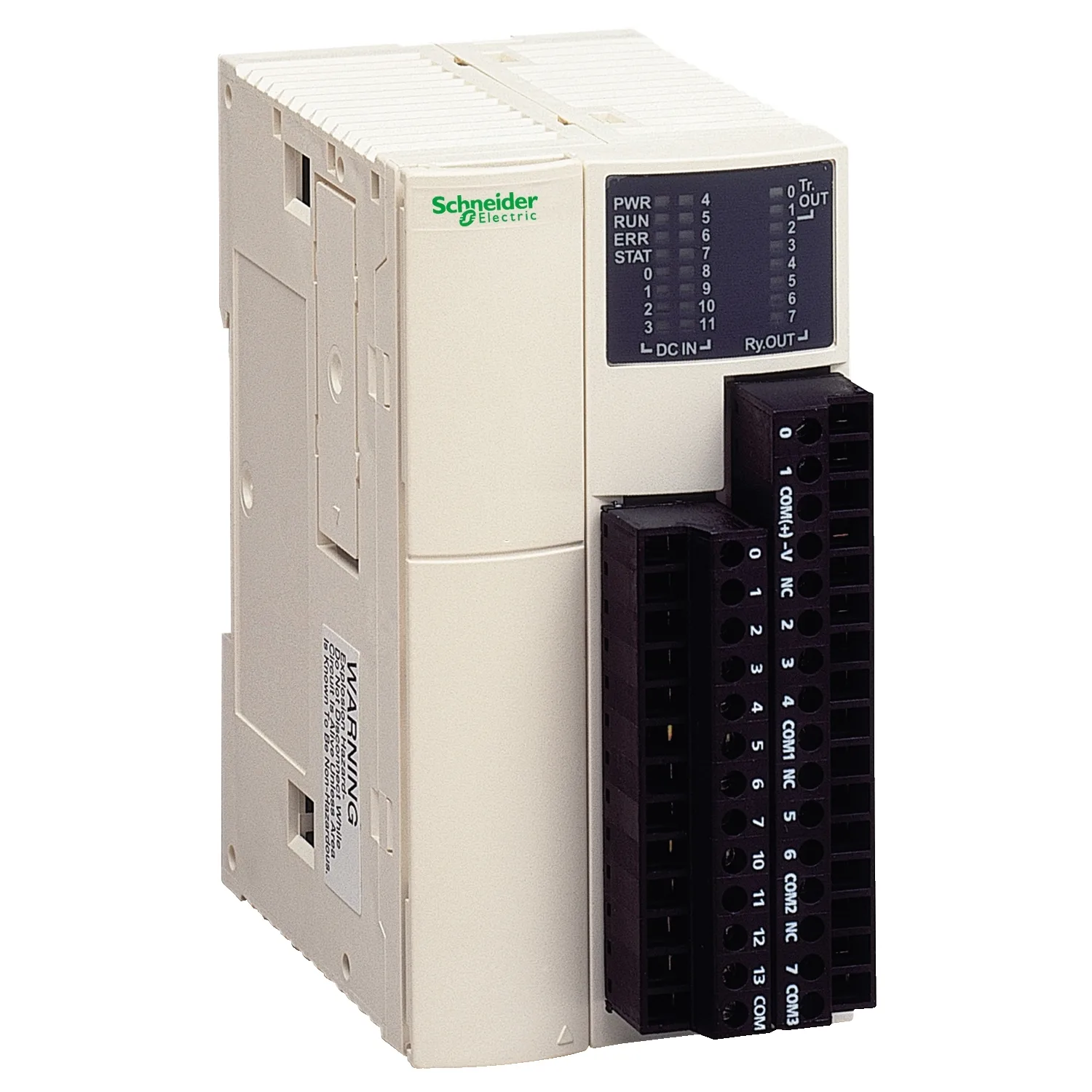

Schneider TWDLMDA20DRT, Grundgerät Twido, erweiterbar 24 V, 12 E 24 V DC, 8A Transistor und Relais. Kategorie: Twido. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:TWDLMDA20DRT
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Twido
- Produkt- Oder Komponententyp
- Grundgerät Modular
- Diskrete E/A-Nummer
- 20
- Anzahl Diskrete Eingänge
- 12
Produktbeschreibung
Erweiterbare SPS Basis Twido 24 V - 12 E 24 V DC - 8 A Halbleiter und Relais
Technische Daten
Hauptmerkmale12
| Baureihe | Twido |
|---|---|
| Produkt- Oder Komponententyp | Grundgerät Modular |
| Diskrete E/A-Nummer | 20 |
| Anzahl Diskrete Eingänge | 12 |
| Diskrete Eingangslogik | Sink oder Source |
| Diskrete Eingangsspannung | 24 V |
| Diskreter Eingangsspannungstyp | DC |
| Anzahl Digitale Ausgänge | 2 für Transistor (Quelle); 6 für Relais |
| [UH,nom] Bemessungs-Betriebsspannung | 24 V DC |
| Max. Anzahl Von E/A-Erweiterungsmodulen | 7 |
| Freie Steckplätze | 2 |
| Verwendung Des Schlitzes | 32 oder 64 K Speicherkassette und 1 Echtzeituhr |
Zusatzmerkmale51
| Eingangsspannungsgrenzen | 20,4 - 26,4 V |
|---|---|
| Diskreter Eingangsstrom | 5 mA für I0,0 bis I0,1; 5 mA für I0,6 bis I0,7; 7 mA für I0,2 bis I0,5; 7 mA für I0,8 bis I0,11 |
| Eingangsimpedanz | 4700 Ohm für I0,2 bis I0,5; 4700 Ohm für I0,8 bis I0,11; 5700 Ohm für I0,0 bis I0,1; 5700 Ohm für I0,6 bis I0,7 |
| Filterzeit | 150 µs für I0.2 bis I0.5 in Zustand 0; 150 µs für I0.8 bis I0.11 in Zustand 0; 35 µs for I0,0 to I0.1 in Zustand 1; 35 µs for I0.6 to I0.7 in Zustand 1; 40 µs für I0.2 bis I0.5 in Zustand 1; 40 µs für I0.8 bis I0.11 in Zustand 1; 45 µs für I0,0 bis I0.1 in Zustand 0; 45 µs für I0.6 bis I0.7 in Zustand 0 |
| Isolierung Zwischen Zwischen Und Interner Logik | 1500 Vrms für 1 Minute |
| Isolierwiderstand Zwischen Kanal | Keine |
| Diskrete Ausgangsspannung | 24 V |
| Ausgangsspannungsgrenzen | 20,4 - 28,8 V |
| Strom Pro Kanal | 2 A für Relaisausgang; 0,36 A für Transistorausgang |
| Anschlüsse - Klemmen | 1 A für Transistorausgang; 8 A für Relaisausgang |
| [tA] Antwortzeit | 5 µs für Q0,0 bis Q0.1 in Zustand 0; 5 µs für Q0,0 bis Q0.1 in Zustand 1 |
| [Ures] Restspannung | 1 V in Zustand 1 |
| Max. Leckstrom | 0,1 mA |
| Ausgangsüberspannungsschutz | 39 V |
| Max. Wolframlast | 8 W |
| Stoßstrom | 5 A für Relaisausgang |
| Diskreter Ausgangsstrom | 300 mA |
| Mindestlast | 0,1 mA |
| Kontaktwiderstand | 40000 µOhm |
| Laststrom | 2 A bei 240 V AC induktiv Belastung, Betriebsgeschwindigkeit <30 cyc/mn für Relaisausgang; 2 A bei 240 V AC ohmsch Belastung, Betriebsgeschwindigkeit <30 cyc/mn für Relaisausgang; 2 A bei 30 V DC induktiv Belastung, Betriebsgeschwindigkeit <30 cyc/mn für Relaisausgang; 2 A bei 30 V DC ohmsch Belastung, Betriebsgeschwindigkeit <30 cyc/mn für Relaisausgang |
| Mechanische Lebensdauer | 20000000 Zyklen für Relaisausgang |
| Elektrische Lebensdauer | 100000 Zyklen für Relaisausgang |
| Leistungsaufnahme | 30 mA bei 5 V DC in Zustand 1; 40 mA bei 24 V DC in Zustand 1; 5 mA bei 5 V DC in Zustand 0 |
| E/A-Anschluss | Abnehmbare Schraubklemmenleiste |
| Anzahl Ein-/Ausgänge | 132 abnehmb Schraub-Klemmenleiste mit E/A-Erweiterungsmodul; 188 Federklemmenleiste mit E/A-Erweiterungsmodul; 244 HE-10 Stecker mit E/A-Erweiterungsmodul |
| Versorgungsspannungsgrenzen | 20,4…26,4 V |
| Schutzfunktionen | Leistungsschutz von interne Sicherung |
| Max. Leistungsaufnahme In W | 19 W Basis + 4 Erweiterungsmodule |
| Einschaltstrom | 1 A für Transistorausgang; 50 A für Netzteil |
| Isolationswiderstand | > 10 MOhm bei 500 V, zwischen E/A und Masseanschlüssen; > 10 MOhm bei 500 V, zwischen Versorgung und Masseanschlüssen |
| Programmspeicher | 3000 Anweisungen; 6000 Anweisungen mit 64 K Speicherkassetten |
| Genaue Zeit Für 1 Anweisung | 1 ms |
| Systemaufwand | 0,5 ms |
| Speicherbeschreibung | Interner Arbeitsspeicher, 128 Zähler, kein Gleitkomma, keine Winkelfunktionen; Interner Arbeitsspeicher, 128 Zeitgeber, kein Gleitkomma, keine Winkelfunktionen; Interner Arbeitsspeicher, 256 interne Bits, kein Gleitkomma, keine Winkelfunktionen; Interner Arbeitsspeicher, 3000 interne Wörter, kein Gleitkomma, keine Winkelfunktionen; Interner Arbeitsspeicher, doppelte Wörter, kein Gleitkomma, keine |
| Batterietyp | Lithium Batterie für internes RAM, Autonomie: 30 Tage, Ladezeit = 15 h, Batteriedauer = 10 Jahre |
| Integrierte Schnittstellen | Netzteil; Nicht isolierte serielle Verbindung Mini-DIN, Modbus/character mode Client / Server RTU/ASCII (RS485) Halbduplex, 38,4 Kbit/s |
| Zähleingangsnummer | 2 Zähleingang/Zähleingänge bei 20000 Hz 32 Bits; 2 Zähleingang/Zähleingänge bei 5000 Hz 16 bits |
| Positionierungsfunktionen | PWM/PLS 2 Kanal(e) bei 7 kHz |
| Anzahl Der Analogeingänge | 1 |
| Analoger Eingangsbereich | 0 - 10 V |
| Auflösung Des Analogeingangs | 9 bits |
| Ergänzungsfunktion | Ereignisbearbeitung; PID |
| Analoge Einstellpunkte | 1 Punkt, einstellbar von 0-1023 |
| LED-Statusanzeige | 1 LED ERR; 1 LED STAT; 1 LED (grün) PWR; 1 LED (grün) RUN (Betrieb); 1 LED pro Kanal I/O Status |
| CAD-Gesamtbreite | 48 mm |
| CAD-Gesamthöhe | 95 mm |
| CAD-Gesamttiefe | 70 mm |
| Klemmenbeschreibung PLC Nr. 1 | (6)IN_DIS#6; (5)IN_DIS#5; (2)IN_DIS#2; (3)IN_DIS#3; TB_1; (9)IN_DIS#9; ALT; (11)IN_DIS#11; (10)IN_DIS#10; (8)IN_DIS#8; (COM)COM_NEG#0-11; (7)IN_DIS#7; (0)IN_DIS#0; (4)IN_DIS#4; (1)IN_DIS#1 |
| Klemmenbeschreibung PLC Nr. 2 | (11)IN_DIS#11; (5)IN_DIS#5; (4)IN_DIS#4; ALT_1; (1)IN_DIS#1; (2)IN_DIS#2; (9)IN_DIS#9; (7)IN_DIS#7; (6)IN_DIS#6; (8)IN_DIS#8; (10)IN_DIS#10; TB_1; (0)IN_DIS#0; (3)IN_DIS#3; (COM)COM_POS#0-11 |
| Klemmenbeschreibung PLC Nr. 3 | (3)OUT_DIS#3; (1)OUT_DIS#1; (V-)PW_NEG; TB_2; (4)OUT_DIS#4; (COM0)COM0_POS#0-1; (5)OUT_DIS#5; (7)OUT_DIS#7; (6)OUT_DIS#6; (0)OUT_DIS#0; (COM1)COM1#2-4; (2)OUT_DIS#2; (NC)UNUSED; (COM2)COM2#5-6; (COM3)COM3#7 |
| Produktgewicht | 0,185 kg |
Montage12
| Störfestigkeit Gegen Unterbrechungen | 10 ms |
|---|---|
| Durchschlagfestigkeit | 1500 V für 1 Minute, zwischen E/A und Masseanschlüssen; 500 V für 1 Minute, zwischen Versorgung und Masseanschlüssen |
| Produktzertifizierungen | UL; CSA |
| Beschriftung | CE |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Umgebungstemperatur Bei Betrieb | 0…55 °C |
| Relative Luftfeuchtigkeit | 30…95 % Betauung nicht zulässig |
| Schutzart (IP) | IP20 |
| Betriebshöhe | 0 - 2.000 m |
| Aufbewahrungshöhe | 0…3000 m |
| Vibrationsfestigkeit | 0,075 mm bei 10…57 Hz auf 35 mm symmetrische DIN-Schiene; 1 Gn bei 57…150 Hz auf 35 mm symmetrische DIN-Schiene; 1,6 mm bei 2…25 Hz auf Platte oder Paneel mit Befestigungssatz; 4 Gn bei 25…100 Hz auf Platte oder Paneel mit Befestigungssatz |
| Stoßfestigkeit | 15 Gn für 11 ms |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,5 cm |
| VPE 1 Breite | 10,5 cm |
| VPE 1 Länge | 13 cm |
| Verpackungsgewicht (Lbs) | 400 g |
| VPE 2 Art | S01 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 15 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 2,201 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
