Schneider

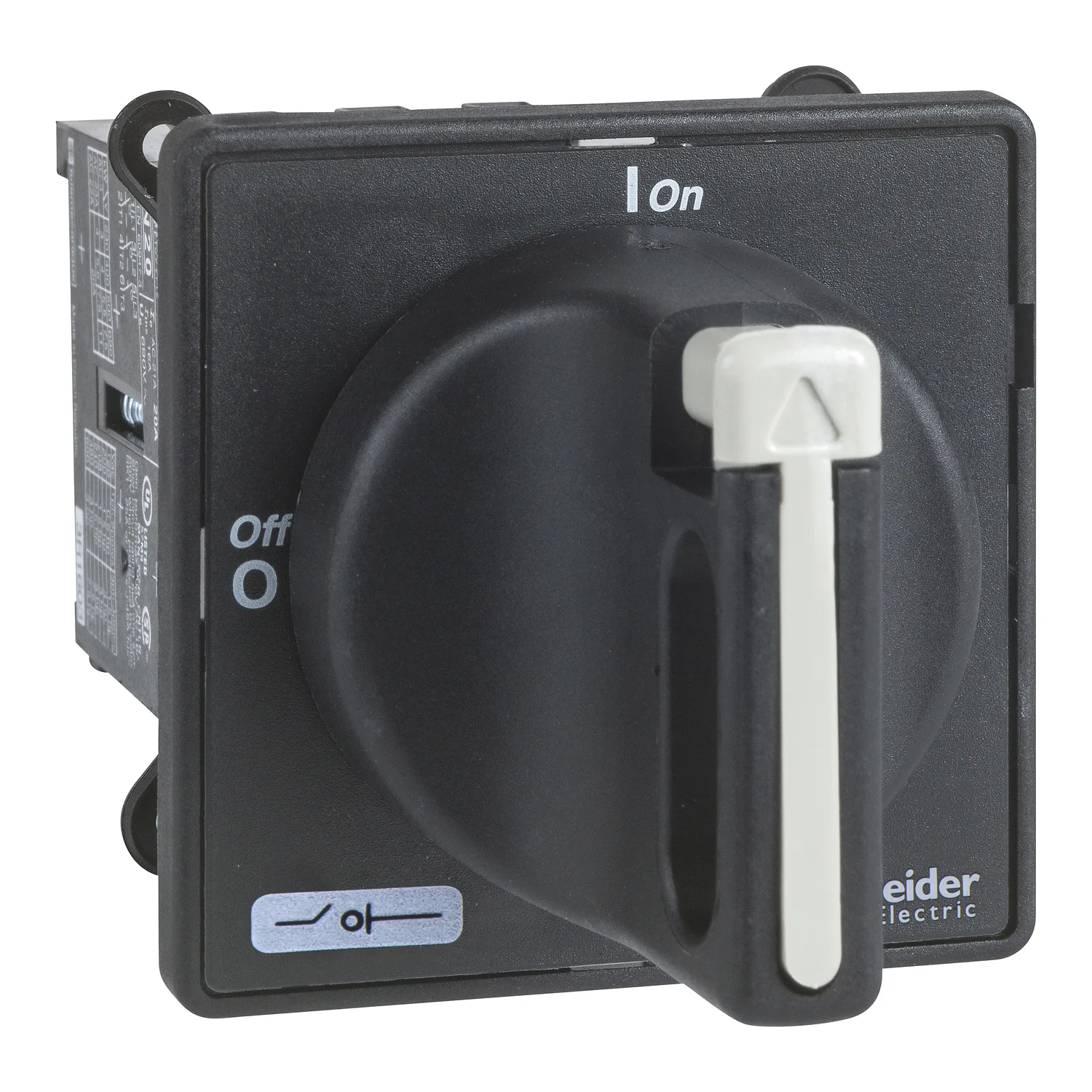

Hauptschalter, D=22,5mm, 3p, 690V AC, 25A, Griff schwarz abschließbar
Schneider VBDN20, Hauptschalter, D=22,5mm, 3p, 690V AC, 25A, Griff schwarz abschließbar. Kategorie: TeSys mini-vario, vario. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:VBDN20
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:39.40 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- TeSys
- Produktname
- TeSys Mini-VARIO
- Kurzbezeichnung Des Geräts
- VBDN
- Produkt- Oder Komponententyp
- Lasttrennschalter
Produktbeschreibung
İst ein 3-poliger TeSys Vario-Lasttrennschalter für die Hauptschaltung in Motoranwendungen 5. 5kW@400V AC-23. Er besteht aus einem VZ20 Vario-Schalterkörper und einem abschließbaren schwarz/grauen Antrieb, der mit einer einzigen Befestigung an der Tür montiert werden kann. Es gewährleistet einen IP65-Schutz für die Montage. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und RoHS/REACH konform.
Technische Daten
Hauptmerkmale13
| Baureihe | TeSys |
|---|---|
| Produktname | TeSys Mini-VARIO |
| Kurzbezeichnung Des Geräts | VBDN |
| Produkt- Oder Komponententyp | Lasttrennschalter |
| Leistungsfähigkeit | Standard |
| Beschreibung Der Pole | 3P |
| Art Und Zusammensetzung Der Kontakte | 3 S |
| Netzwerktyp | DC; AC |
| Steuerungstyp | Drehgriff |
| Montageart Des Drehgriffs | Direkt |
| Grifffarbe | Schwarz |
| Farbe Der Grifffrontplatte | Schwarz |
| Verriegelung Des Drehgriffs | 1 bis 3 Vorhängeschlösser 4…8 mm |
Zusatzmerkmale25
| Beschriftung | 0 - 1 |
|---|---|
| Montagehalterung | Griff: Tür; Schalter: Tür |
| Befestigung | Loch mit 22,5 mm für Griff |
| Betriebsbemessungsspannung Ue | 690 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 20 A |
| [Ithe] Konventioneller Eingeschlossener Thermischer Strom | 16 A |
| Nennbetriebsstrom Ie | 11 A (AC-23) bei 400 V |
| Nennbetriebsleistung In W | 4 kW bei 230 - 240 V (AC-23A); 5,5 kW bei 400 - 415 V (AC-23A); 7,5 kW bei 500 V (AC-23A); 11 kW bei 690 V (AC-23A); 3 kW bei 230 - 240 V (AC-3); 4 kW bei 400 - 415 V (AC-3); 5,5 kW bei 500 V (AC-3); 5,5 kW bei 690 V (AC-3) |
| Intermittierende Betriebsklasse | 30 |
| Einschaltvermögen (I Rms) | 200 A bei 400 V AC-21A; 200 A bei 400 V AC-22A; 200 A bei 400 V AC-23A |
| Nennkurzschl.-Schaltleist. Icm | 0,5 kA bei 400 V bei Iamp |
| Bemessungskurzzeitstrom [Icw] | 140 A bei 400 V Dauer: 1 s |
| Bed. Bemess.-Kurzschl.-Strom | 6 kA bei 400 V - zugehörige Sicherung 20 A aM; 6 kA bei 400 V - zugehörige Sicherung 20 A gG |
| Ausschaltvermögen | 200 kA bei 400 V (AC-21A); 200 kA bei 400 V (AC-22A); 200 kA bei 400 V (AC-23A) |
| Unterkategorie | Griff; Schalter |
| Mechanische Lebensdauer | 50000 Zyklen |
| Elektrische Lebensdauer | 30000 Zyklen DC-1 - 5; 50000 Zyklen AC-21 |
| Eignung Für Isolation | Ja |
| Anschlüsse - Klemmen | Stromkreis: Schraubklemmen Kabel 4 mm² - Kabelfestigkeit: flexibel - mit Kabelende; Stromkreis: Schraubklemmen Kabel 4 mm² - Kabelfestigkeit: starr |
| Anzugsdrehmoment | Stromkreis: 0,7 Nm - auf Schraubklemmen |
| Abmessung Der Frontplatte Des Griffs | 60 x 60 mm |
| Höhe | 60 mm |
| Breite | 60 mm |
| Produktgewicht | 0,177 kg |
Montage7
| Normen | IEC 60947-3 |
|---|---|
| Produktzertifizierungen | CSA; UL; CCC; GL; UKCA |
| Beschichtung | TC |
| Schutzart (IP) | IP65 |
| Mechanische Robustheit | Schocks 11 ms (15 Gn) entspricht IEC 60068-2-27; Schwingungen 10 - 150 Hz (1 Gn) entspricht IEC 60068-2-6 |
| Umgebungstemperatur Bei Betrieb | -20…50 °C |
| Feuer Beständigkeit | 960 °C entspricht IEC 60695-2-1 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,000 cm |
| VPE 1 Breite | 8,500 cm |
| VPE 1 Länge | 12,000 cm |
| Verpackungsgewicht (Lbs) | 184,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 24 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 4,853 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 192 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 48,824 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
