Schneider
Optionskarte E/A-Erweiterung erweitert, für ATV61/ATV71
Nicht im Verkauf

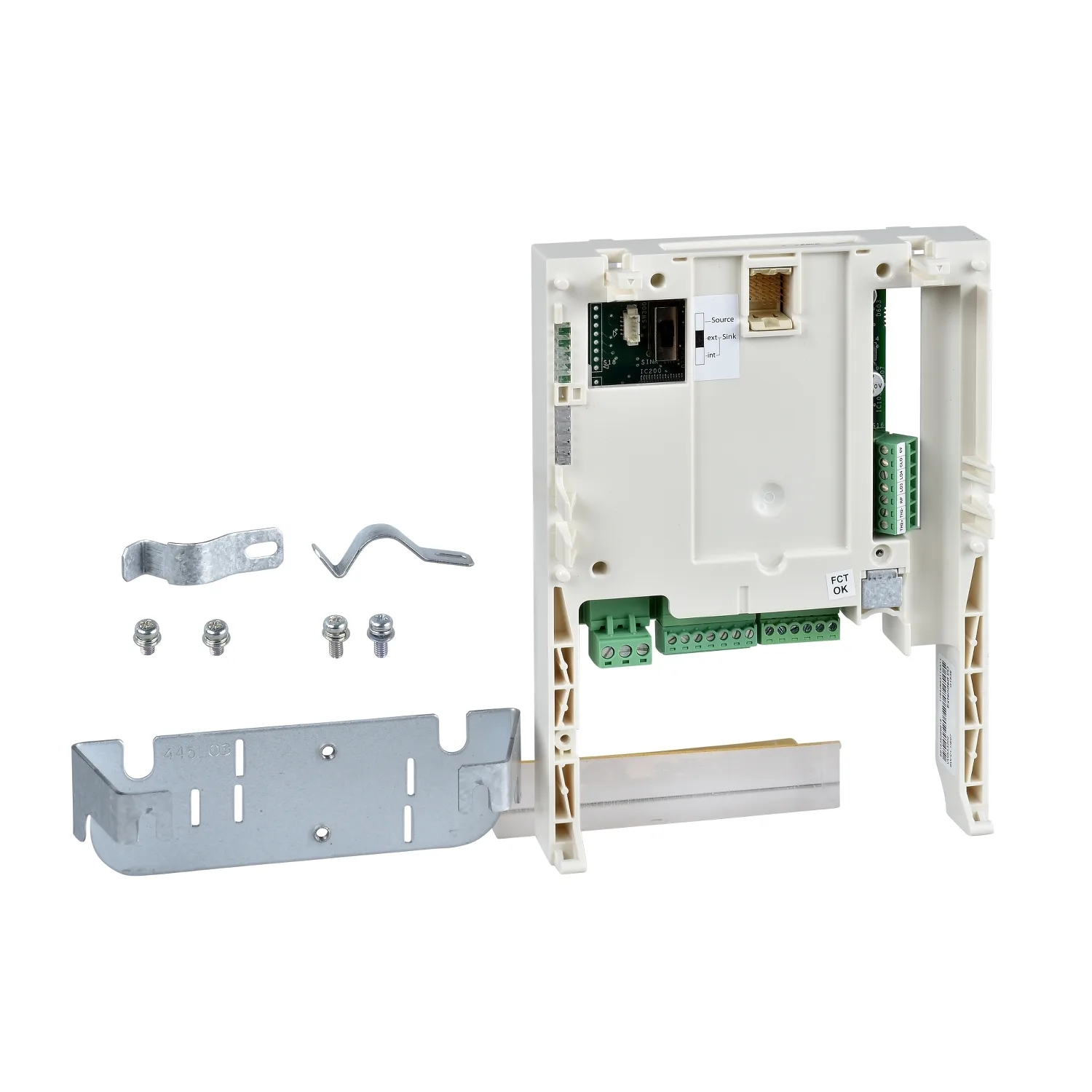

Schneider VW3A3202, Optionskarte E/A-Erweiterung erweitert, für ATV61/ATV71. Kategorie: Altivar 71. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:VW3A3202
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Produkt Oder Komponententyp
- E/A-Erweiterungskarte
- Anzahl Der Analogen Eingänge
- 2
- Anzahl Der Analogen Ausgänge
- 2
- Anzahl Der Digitalausgänge
- 5
Produktbeschreibung
Erweiterungs-E/A-Karte - Für Atv61/atv71
Technische Daten
| Produkt Oder Komponententyp | E/A-Erweiterungskarte |
|---|---|
| Kompatibilität Der Serien | Altivar 61, Altivar 71, Altivar Lift, Altivar 61Q, Altivar 71Q |
| Versorgung | Interne Versorgung für Referenzpotentiometer, 10,5 V DC (10...11 V) , |
| Anzahl Der Analogen Eingänge | 2 |
| Typ Des Analogen Eingangs | AI3-/Al3+ Differenzstrom programmierbar:0...20 mA, Impedanz: 250 Ohm, Abtastzeit: 4...6 ms, Auflösung: 11 Bit + Vorzeichen, AI4 softwarekonfigurierbarer Strom:0...20 mA, Impedanz: 250 Ohm, Abtastzeit: 4...6 ms, Auflösung: 11 Bit, AI4 softwarekonfigurierbare Spannung:0...10 V DC, 24 V max, Impedanz: 30000 Ohm, Abtastzeit: 4...6 ms, Auflösung: 11 Bit |
| Anzahl Der Analogen Ausgänge | 2 |
| Typ Des Analogen Ausgangs | AO2 softwarekonfigurierbarer Strom:0...20 mA, Impedanz: 500 Ohm, Abtastzeit: 4...6 ms, Auflösung: 10 Bit, AO3 softwarekonfigurierbarer Strom:0...20 mA, Impedanz: 500 Ohm, Abtastzeit: 4...6 ms, Auflösung: 10 Bit, AO2 softwarekonfigurierbare Spannung:+/- 10 V DC, Impedanz: 470 Ohm, Abtastzeit: 4...6 ms, Auflösung: 10 Bit, AO3 softwarekonfigurierbare Spannung:+/- 10 V DC |
| Anzahl Der Digitalausgänge | 5 |
| Typ Des Digitalausgangs | (LO3, LO4) zuweisbare Logik, Abtastzeit: 4...6 ms, kompatibel mit Pegel 1 SPS, (R4A, R4B, R4C) konfigurierbare Relaislogik |
| Digitalausgangslogik | (LO3, LO4) negativ, (LO3, LO4) positiv |
| Anzahl Der Digitaleingänge | 6 |
| Typ Des Digitaleingangs | (RP) Frequenzregelung, , Abtastzeit: 4...6 ms, (LI11...LI14) programmierbar, , kompatibel mit Pegel 1 SPS, Impedanz: 3,5 kOhm, Abtastzeit: 4...6 ms |
| Digitaleingangslogik | (LI11...LI14) negativ Zustand 0 >= 16 V Zustand 1 = 3,5 V |
| Elektrische Lebensdauer | 100000 Zyklen für konfigurierbare Relaislogikausgänge |
| Digitalausgangsspannung | 24 V DC (Spannungsgrenzen: |
| Ausgangsstromgrenzen | 0,2 A, zuweisbare Logik |
| Minimaler Schaltstrom | Konfigurierbare Relaislogik 3 mA für 24 V DC |
| Maximaler Schaltstrom | Konfigurierbare Relaislogik 5 A bei 250 V AC ohmsche Last, cos phi = 1, Konfigurierbare Relaislogik 5 A bei 30 V DC ohmsche Last, cos phi = 1, Konfigurierbare Relaislogik 1,5 A bei 250 V AC bei induktiver Last, cos phi = 0.4 und L/R = 7 ms, Konfigurierbare Relaislogik 1,5 A bei 30 V DC bei induktiver Last, cos phi = 0.4 und L/R = 7 ms |
| PTC-Fühlereingang | TH2+, TH2- Auslösewiderstand, Impedanz: 3 kOhm, TH2+, TH2- Widerstand Rücksetzung, Impedanz: 1,8 Ohm, TH2+, TH2- Kurzschlussschutz, Impedanz: < 0,05 Ohm, TH2+, TH2- für 6 PTC-Fühler, Impedanz: |
| Digitaleingangsspannung | 24 V DC (Spannungsgrenzen: |
| Digitaleingangsfrequenz | 0...30 kHz Frequenzregelung |
| Elektrischer Anschluss | Klemme, 1,5 mm²/AWG 16, 0.25 N.m |
| Produktgewicht | 0.3 kg |
