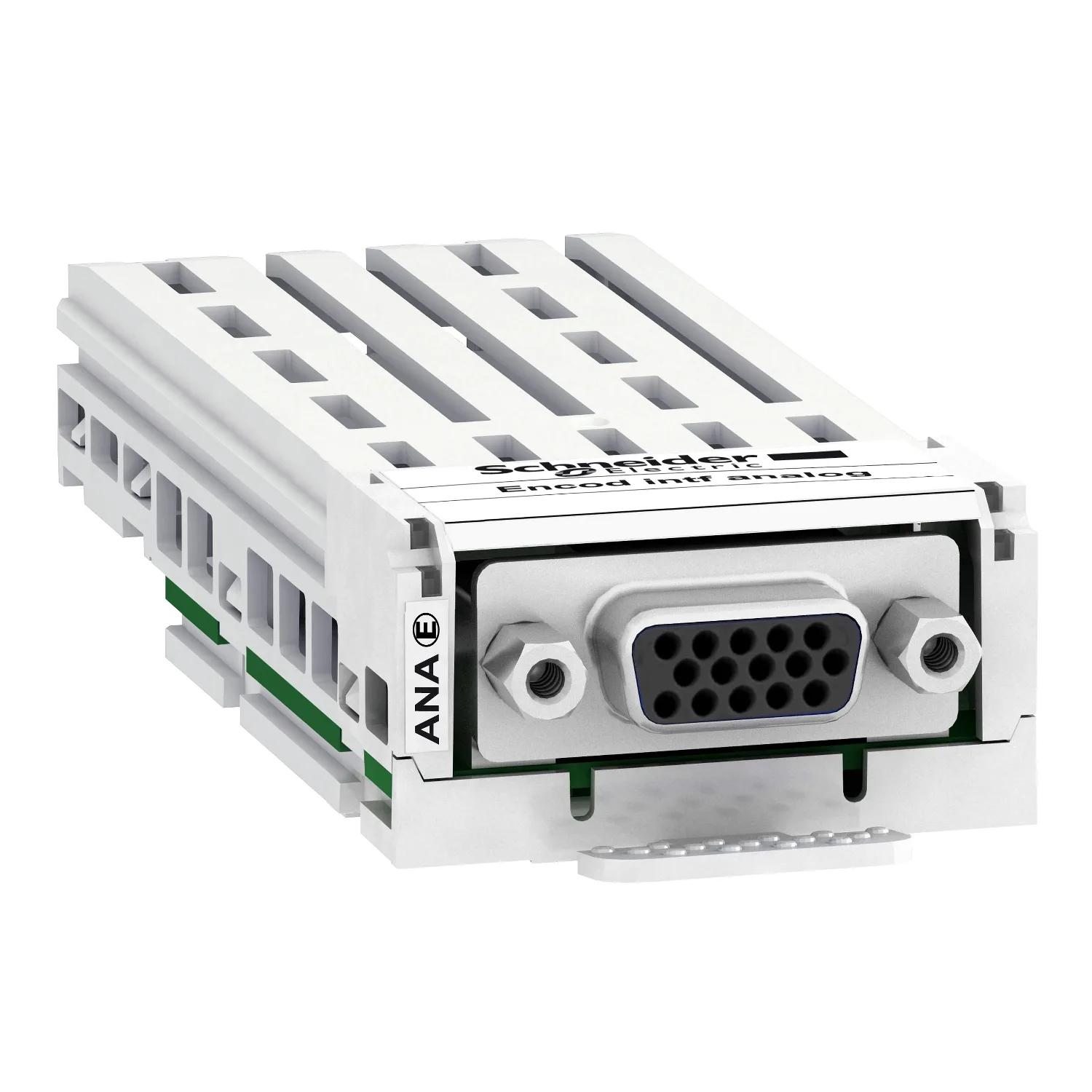

Analog-Encoder-Schnittstellenmodul
Schneider VW3A3422, Analog-Encoder-Schnittstellenmodul. Kategorie: Altivar Process ATV900. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:VW3A3422
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:308.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Altivar
- Produkt- Oder Komponententyp
- Analog-Encoder-Schnittstellenmodul
- Encoder-Typ
- SinCos Hiperface; 1 Vpp
- Schutzart
- Überlastschutz; Kurzschlussschutz
Produktbeschreibung
Dieses analoge Encoder-Schnittstellenmodul kann für Flux Vector Control-Betrieb mit Sensor für Asynchronmotoren verwendet werden. Er kann auch für den Vektorregelungsbetrieb mit Drehzahlrückführung für Synchronmotoren verwendet werden. Er verbessert die Antriebsleistung unabhängig vom Lastzustand des Motors. Dieses Modul wird in einen speziellen Steckplatz des Frequenzumrichters eingesetzt. Er ist gegen Kurzschluss und Überlast in der Geberversorgung geschützt. Er ist kompatibel mit Altivar Process ATV900 und Modular sowie mit Altivar Machine ATV340. Es hat 1 Buchse hoher Dichte SUB-D 15.
Technische Daten
Hauptmerkmale5
| Baureihe | Altivar |
|---|---|
| Produkt- Oder Komponententyp | Analog-Encoder-Schnittstellenmodul |
| Kompatible Produktfamilie | Altivar Maschine ATV340; Altivar Prozess ATV900; Altivar Prozess Modular |
| Encoder-Typ | SinCos Hiperface; 1 Vpp |
| Nennhilfsspannung [UH,nom] | 5 V DC (Spannungsgrenzen: 4,75…5,25 V); 12 V DC (Spannungsgrenzen: 11,4…12,6 V); 24 V DC (Spannungsgrenzen: 22,8…25,2 V) |
Zusatzmerkmale8
| Max. Versorgungsstrom | 0,25 A bei 5 V DC; 0,1 A bei 12 V DC; 0,05 A bei 24 V DC |
|---|---|
| Schutzart | Überlastschutz; Kurzschlussschutz |
| Maximaler Kabelabstand Zwischen Geräten | 100 m |
| Max. Betriebsfrequenz | 100 kHz |
| Eingangssignal | Daten+, Daten-, Sin, RefSin, Cos, RefCos, Temp+, Temp- |
| Ausgangssignal | Data+, Data- |
| Anschlusstyp | 1 Buchse hochdicht SUB-D 15 |
| Produktgewicht | 0,15 kg |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,600 cm |
| VPE 1 Breite | 13,000 cm |
| VPE 1 Länge | 19,000 cm |
| Verpackungsgewicht (Lbs) | 153,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 3,025 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
