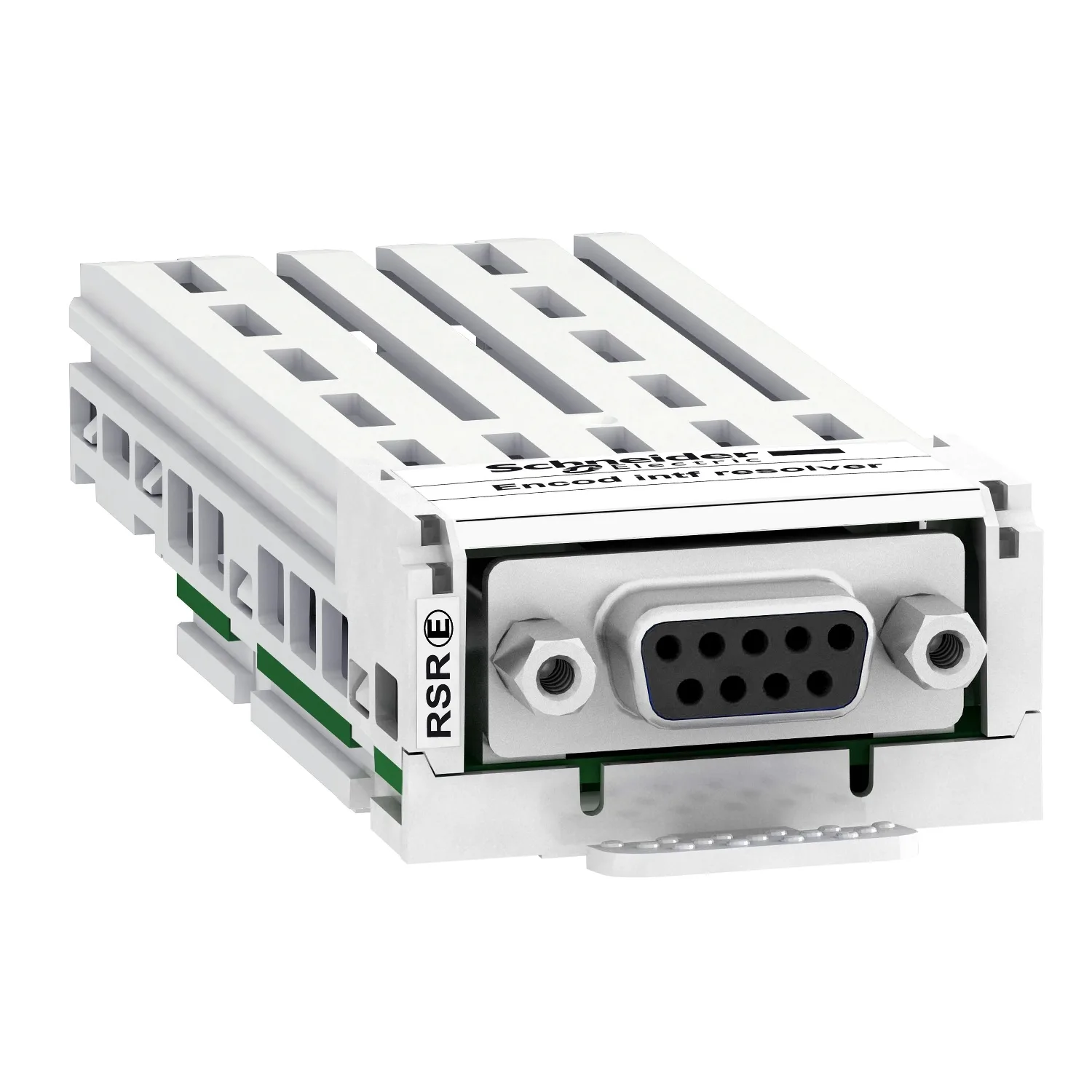

Schnittstellenmodul für Encoder mit Istwertrückführung
Schneider VW3A3423, Schnittstellenmodul für Encoder mit Istwertrückführung. Kategorie: Altivar Process ATV900. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:VW3A3423
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:286.00 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Altivar
- Produkt- Oder Komponententyp
- Encoder-Schnittstellenmodul
- Encoder-Typ
- Resolver
- Max. Versorgungsstrom
- 0,05 A
Produktbeschreibung
Dieses Resolver-Encoder-Schnittstellenmodul kann für die Flussvektorsteuerung mit Sensor für Asynchronmotoren verwendet werden. Er kann auch für den Vektorregelungsbetrieb mit Drehzahlrückführung für Synchronmotoren verwendet werden. Er verbessert die Antriebsleistung unabhängig vom Lastzustand des Motors. Dieses Modul wird in einen speziellen Steckplatz des Frequenzumrichters eingesetzt. Er ist gegen Kurzschluss und Überlast in der Geberversorgung geschützt. Er ist kompatibel mit Altivar Process ATV900 und Modular sowie mit Altivar Machine ATV340. Es hat 1 Buchse SUB-D 9.
Technische Daten
Hauptmerkmale4
| Baureihe | Altivar |
|---|---|
| Produkt- Oder Komponententyp | Encoder-Schnittstellenmodul |
| Kompatible Produktfamilie | Altivar Prozess ATV900; Altivar Prozess Modular; Altivar Maschine ATV340 |
| Encoder-Typ | Resolver |
Zusatzmerkmale9
| Max. Versorgungsstrom | 0,05 A |
|---|---|
| Schutzart | Überlastschutz; Kurzschlussschutz |
| Maximaler Kabelabstand Zwischen Geräten | 100 m |
| Max. Betriebsfrequenz | 12 kHz |
| Eingangssignal | Sin+, Sin-, Cos+, Cos-, Temp+, Temp- |
| Ausgangssignal | Nr+, Nr- |
| Verhältnis | 3/10, 1/2, 3/4, 1 |
| Anschlusstyp | 1 Buchse SUB-D 9 |
| Produktgewicht | 0,15 kg |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 6,0 cm |
| VPE 1 Breite | 13,0 cm |
| VPE 1 Länge | 19,0 cm |
| Verpackungsgewicht (Lbs) | 157,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 3,21 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
