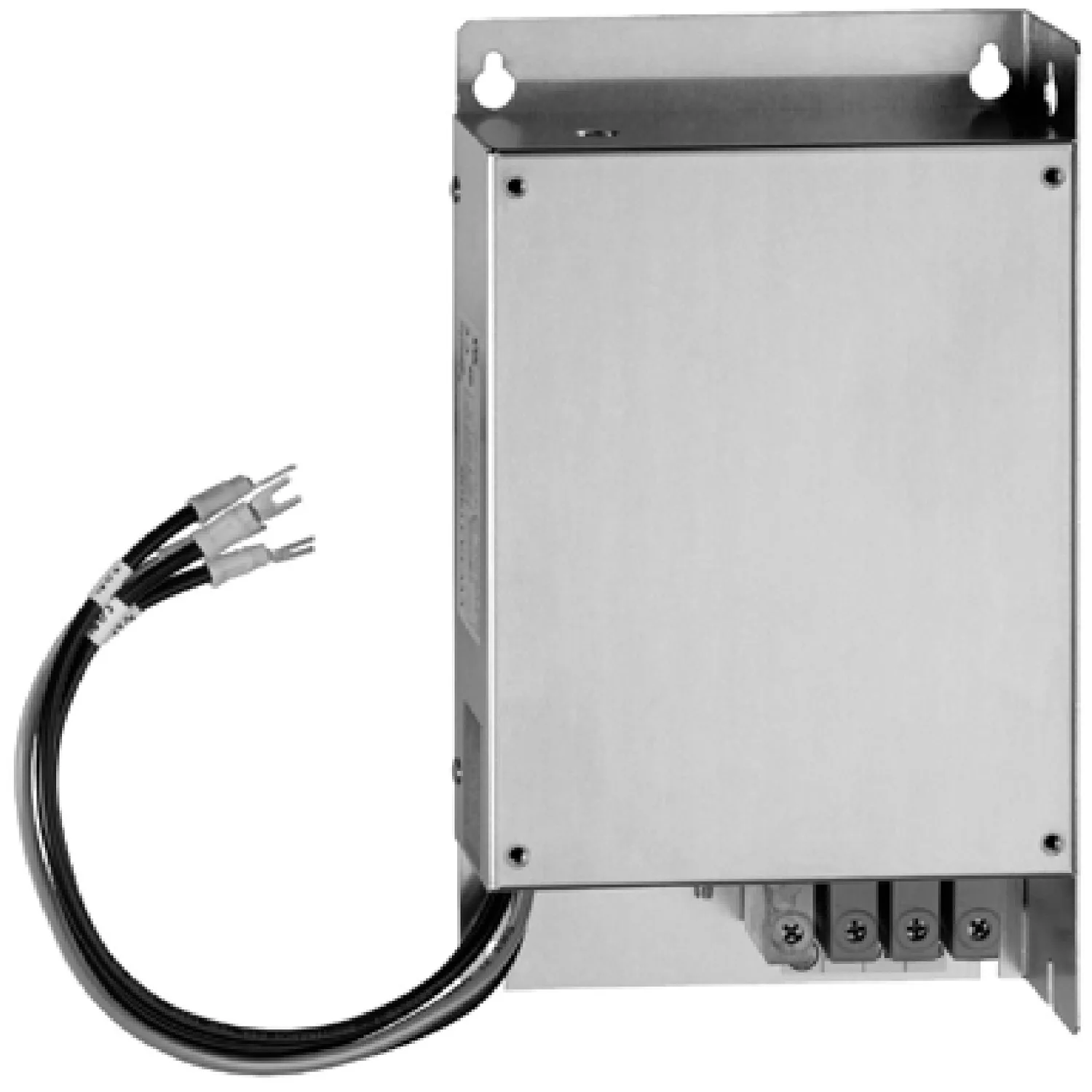

EMV-Filter, zusätzlich, Spannungsversorgung, 3-phasig, 92A
Schneider VW3A4407, EMV-Filter, zusätzlich, Spannungsversorgung, 3-phasig, 92A. Kategorie: Altivar 71. Nicht im Verkauf; für dieses Produkt gibt es keinen Preis und kein Angebot.
- Referenz:VW3A4407
- Hersteller / Marke:Schneider
Wichtige Eigenschaften
- Baureihe
- Altivar
- Produkt- Oder Komponententyp
- EMV-Eingangsfilter
- Kompatible Produktfamilie
- Altivar 61; Altivar 71; Altivar 212
- Produktspezifische Anwendung
- EMV-Footprintfilter
Produktbeschreibung
Dieser EMV-Filter ist eine Option für die Frequenzumrichter der Baureihe Altivar und die Servoantriebe der Baureihe Lexium. Sein Nennstrom ist gleich 92A. Es wird verwendet, um die leitungsgebundenen Emissionen auf der Netzversorgung unter die Grenzwerte der Normen EN 55011 Gruppe 1, Klasse A oder B, und IEC/EN 61800-3 Kategorie C1, C2 zu reduzieren. Die Schutzart ist IP20. Er wiegt 17 kg. Dieser zusätzliche EMV-Filter kann nur bei Systemen vom Typ TN (Nullleiteranschluss) und TT (geerdeter Nullleiter) verwendet werden.
Technische Daten
Hauptmerkmale8
| Baureihe | Altivar |
|---|---|
| Produkt- Oder Komponententyp | EMV-Eingangsfilter |
| Kompatible Produktfamilie | Altivar 61; Altivar 71; Altivar 212 |
| Produktkompatibilität | ATV212HD37N4; ATV212HD45N4; ATV21HD37N4; ATV21HD45N4; ATV61HD30N4; ATV61HD37N4; ATV71HD30N4; ATV71HD37N4; ATV71WD30N4; ATV71WD37N4 |
| Produktspezifische Anwendung | EMV-Footprintfilter |
| [In] Bemessungsstrom | 92 A |
| Thermische Verluste | 16 W für ATV21HD37N4; 23 W für ATV21HD45N4; 30 W |
| Anzahl Der Netzphasen | 3-phasige Versorgung |
Zusatzmerkmale6
| Elektrische Verbindung | Klemme 50 mm² AWG 0 |
|---|---|
| [M] Anzugsdrehmoment | 6 Nm |
| Maximaler Differenzstrom | 60 mA bei 400 V 50 Hz; 106 mA bei 480 V 60 Hz |
| Versorgungsspannung | 200…240 V; 380…500 V |
| Toleranz | 10 % |
| Produktgewicht | 17 kg |
Montage8
| Schutzart (IP) | IP20; IP41 (Oberteil) |
|---|---|
| Relative Luftfeuchtigkeit | 0…93 % entspricht IEC 68-2-3 |
| Umgebungstemperatur Bei Betrieb | -10…50 °C |
| Umgebungstemperatur Bei Lagerung | -40…65 °C |
| Betriebshöhe | = 1.000 m ohne Stromreduzierung; = 1.000 m ohne Leistungsreduzierung; 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
| Vibrationsfestigkeit | 1 Gn (f= 13…150 Hz) entspricht IEC 60068-2-6; 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Normen | IEC 61800-3 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 20,000 cm |
| VPE 1 Breite | 91,000 cm |
| VPE 1 Länge | 48,000 cm |
| Verpackungsgewicht (Lbs) | 15,166 kg |
| VPE 2 Art | P06 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 54,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
