Schneider

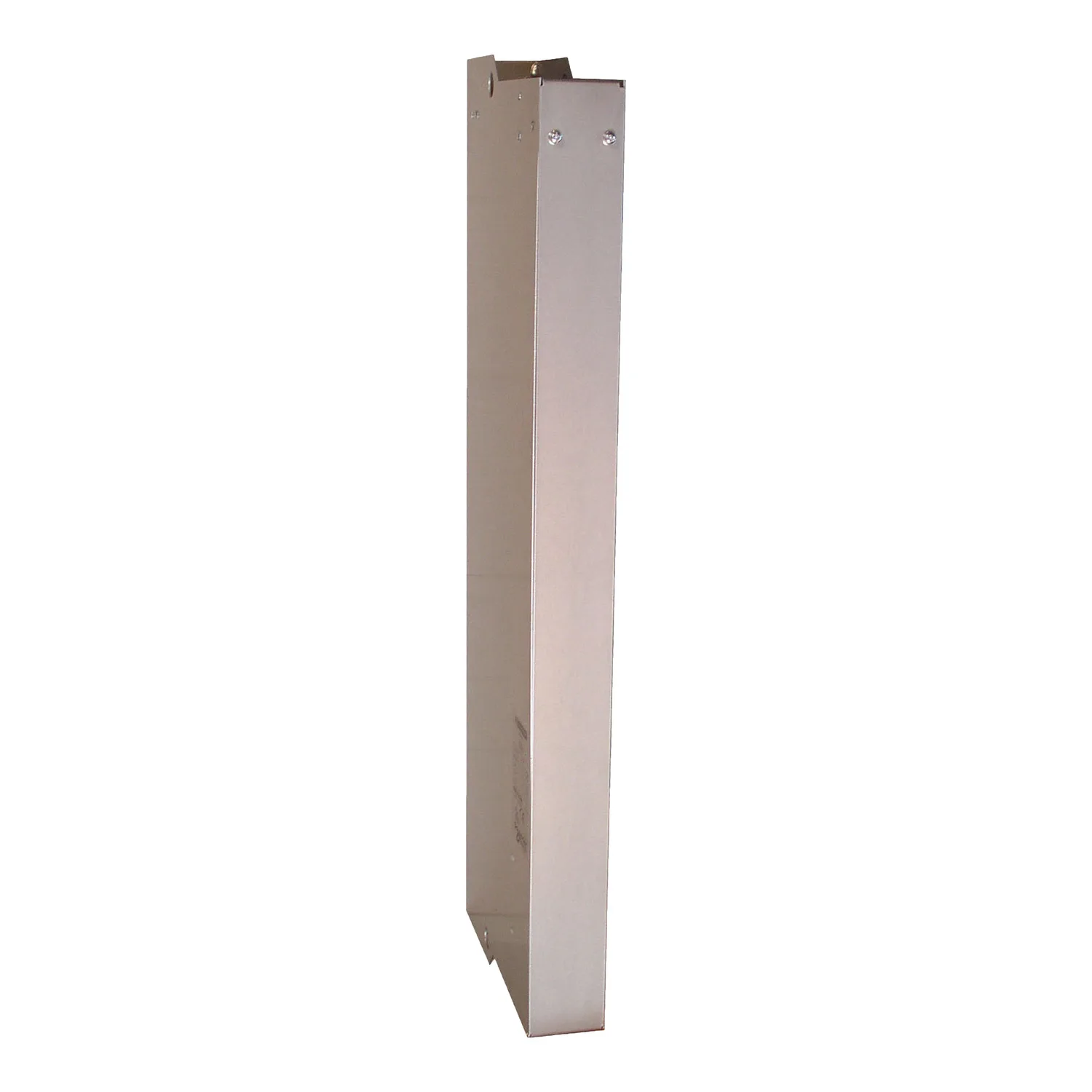

Bremswiderstandsmodul, 200 kW, 300 HP, für Frequenzumrichter
Schneider VW3A7101, Bremswiderstandsmodul, 200 kW, 300 HP, für Frequenzumrichter. Kategorie: Altivar 71. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:VW3A7101
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:9,589.00 EUR (Request a quote)
Wichtige Eigenschaften
- Thermische Verluste
- 550 W
- Min Assoziierter Widerstandswert
- 1,05 Ohm
- Max. Bremsleistung
- 420 kW
- Ansprechgrenze
- 785 V DC +/- 1 %
Produktbeschreibung
Diese Bremseinheit ist eine Option für drehzahlveränderliche Antriebe der Baureihe Altivar. Der minimal zuzuordnende Widerstandswert beträgt 1Ohm. Diese Bremseinheit ermöglicht den Betrieb von Altivar 71-Antrieben während des Bremsens bis zum Stillstand oder während des "Generator"-Betriebs, indem die Energie im Bremswiderstand abgeleitet wird. Die Schutzart ist IP20. Der thermische Schutz wird durch einen integrierten Temperaturfühler gewährleistet. Er wiegt 30 kg.
Technische Daten
Hauptmerkmale5
| Kompatible Produktfamilie | Altivar 61Q; Altivar 71Q; Altivar 71; Altivar 61; Altivar Prozess ATV900 |
|---|---|
| Produktkompatibilität | ATV61HC25N4; ATV61HC31N4; ATV61QC20N4; ATV61QC25N4; ATV61QC31N4; ATV71HC20N4; ATV71HC25N4; ATV71HC28N4; ATV71QC16N4; ATV71QC20N4; ATV71QC25N4; Antrieb mit variabler Geschwindigkeit ATV930 ohne Brems-Chopper 250 kW 380 - 480 V; Antrieb mit variabler Geschwindigkeit ATV930 ohne Brems-Chopper 315 kW 380 - 480 V |
| Thermische Verluste | 550 W |
| Min Assoziierter Widerstandswert | 1,05 Ohm |
| Schutzfunktionen | Integrierter thermischer Schutz von Temperatursonde |
Zusatzmerkmale8
| Max. Bremsleistung | 420 kW |
|---|---|
| Permanente Bremsleistung | 200 kW bei 400 V (bei konstanter Leistung und aktivem Schwellwert) |
| Belastungsfaktor | 0,05 für 420 kW bei konstanter Leistung und aktivem Schwellwert; 0,15 für 320 kW bei konstanter Leistung und aktivem Schwellwert; 0,5 für 250 kW bei konstanter Leistung und aktivem Schwellwert |
| Ansprechgrenze | 785 V DC +/- 1 % |
| Max. Zwischenkreisspannung | 850 V |
| Produktgewicht | 30 kg |
| Kühlluftvolumen | 100 m3/h |
| Betriebsposition | Vertikal |
Montage6
| Schutzart (IP) | IP20 |
|---|---|
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur Bei Betrieb | -10…50 °C |
| Umgebungstemperatur Bei Lagerung | -25…70 °C |
| Verschmutzungsgrad | 2 entspricht EN 50178 |
| Vibrationsfestigkeit | 0,2 gn |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 37,000 cm |
| VPE 1 Breite | 110,000 cm |
| VPE 1 Länge | 49,000 cm |
| Verpackungsgewicht (Lbs) | 46,500 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
