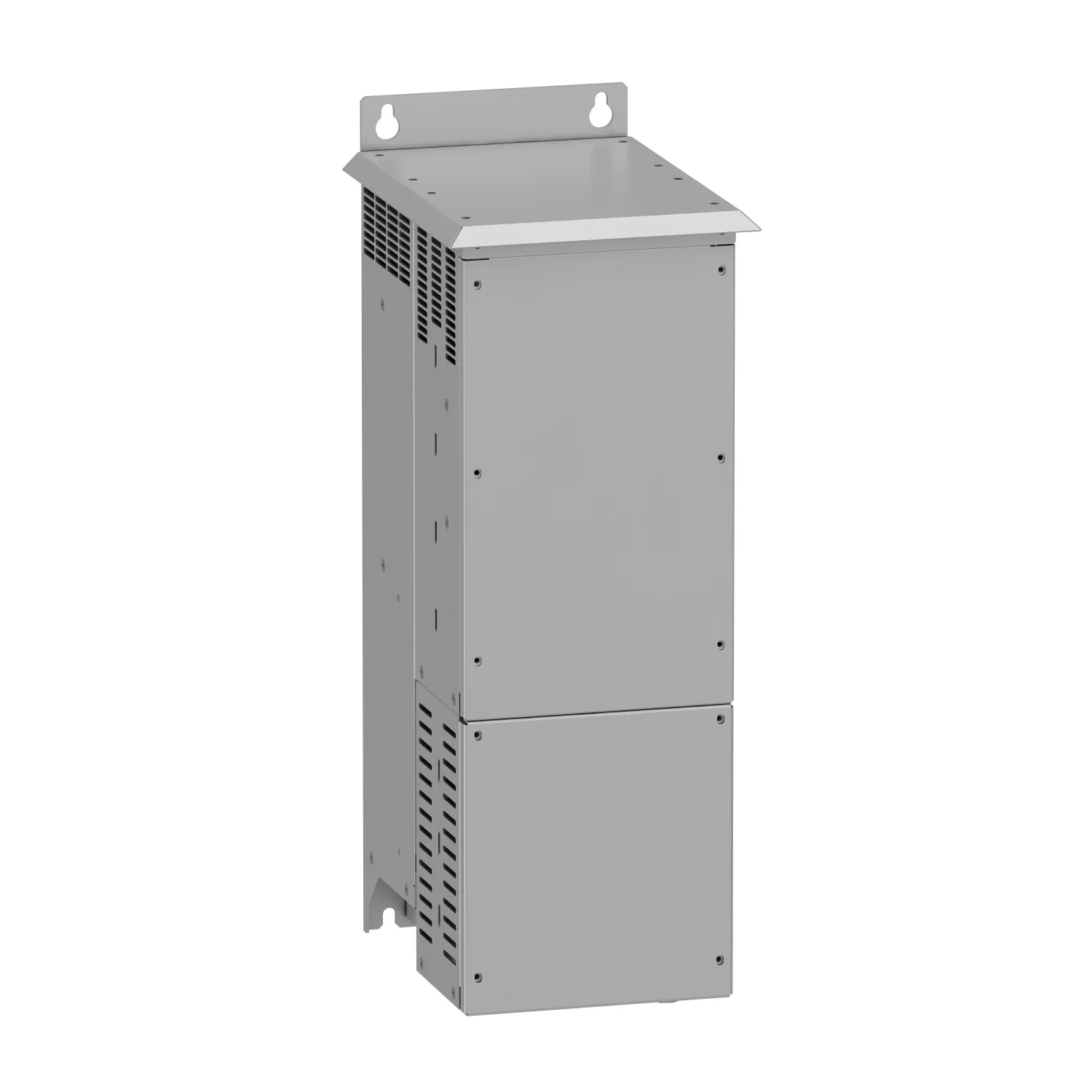

Bremsmodul, 100 kW, 400/480V, für Frequenzumrichter
Schneider VW3A7105, Bremsmodul, 100 kW, 400/480V, für Frequenzumrichter. Kategorie: Altivar Process ATV900. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:VW3A7105
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:6,001.00 EUR (Request a quote)
Wichtige Eigenschaften
- Kompatible Produktfamilie
- Altivar Prozess ATV900
- Thermische Verluste
- 400 W
- Min Assoziierter Widerstandswert
- 2,5 Ohm
- Max. Bremsleistung
- 160 kW
Produktbeschreibung
Bremsmodul für Frequenzumrichter ATV930C11N4C - C16N4C. Kontinuierliche Leistung 100 kW, maximale Leistung 160 kW, Verluste bei Dauerleistung 400 WAnteil der Leitungszeit 5 % bei 320 kW, 15 % bei 250 kW, 50 % bei 200 kWMindest-Widerstandswert 2 Ω. Versorgungsspannung 380-480 V 50/60 Hz. Kabel (Umrichter- Bremsmodul), Querschnitt 2 x 120 mm², Maximale Länge 5 m. Kabel (Bremsmodul- Widerstände), Querschnitt 2 x 120 mm², Maximale Länge 5 m. Bremsmodule gestatten Altivar Prozess-Frequenzumrichtern den Betrieb während des Bremsens bis zum Stillstand oder im -Generator-Betrieb durch Ableitung der Energie in den Bremswiderstand. Bremsmodule bieten die Schutzart IP 20. Thermischer Schutz erfolgt durch einen integrierten Temperaturfühler. Anwendungsbereiche Maschinen mit großem Massenträgheitsmoment, Maschinen mit langsamen und schnellen Zyklen, vertikale Bewegungen ausführende Hochleistungsmaschinen.
Hauptmerkmale
- Für Frequenzumrichter
- Integrierter Wärmeschutz durch Thermosensor
- 400 W Wärmeverlust
- Schutzart IP20 und IP21
- Breiter Betriebstemperaturbereich von -10 °C bis 50 °C
Technische Daten
Hauptmerkmale5
| Kompatible Produktfamilie | Altivar Prozess ATV900 |
|---|---|
| Produktkompatibilität | Antrieb mit variabler Geschwindigkeit ATV930 ohne Brems-Chopper 110 kW 380 - 480 V; Antrieb mit variabler Geschwindigkeit ATV930 ohne Brems-Chopper 130 kW 380 - 480 V; Antrieb mit variabler Geschwindigkeit ATV930 ohne Brems-Chopper 160 kW 380 - 480 V |
| Thermische Verluste | 400 W |
| Min Assoziierter Widerstandswert | 2,5 Ohm |
| Schutzfunktionen | Integrierter thermischer Schutz von Temperatursonde |
Zusatzmerkmale12
| Max. Bremsleistung | 160 kW |
|---|---|
| Permanente Bremsleistung | 100 kW (bei konstanter Leistung und aktivem Schwellwert) |
| Belastungsfaktor | 0,05 für 320 kW bei konstanter Leistung und aktivem Schwellwert; 0,15 für 250 kW bei konstanter Leistung und aktivem Schwellwert; 0,5 für 200 kW bei konstanter Leistung und aktivem Schwellwert; 1 für 160 kW bei konstanter Leistung und aktivem Schwellwert |
| Ansprechgrenze | 780 V DC +/- 1 % |
| Max. Zwischenkreisspannung | 850 V |
| Breite | 216 mm |
| Höhe | 658 mm |
| Tiefe | 303 mm |
| Produktgewicht | 17 kg |
| Kühlluftvolumen | 166 m3/h |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Mechanische Robustheit | Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 |
Montage4
| Schutzart (IP) | IP20; IP21 (oben) |
|---|---|
| Betriebshöhe | = 1.000 m ohne Leistungsreduzierung; 1000 - 4000 m mit Stromreduzierung 1 % pro 100 m |
| Umgebungstemperatur Bei Betrieb | -10…50 °C |
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
Verpackungseinheiten6
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 61,000 cm |
| VPE 1 Breite | 60,000 cm |
| VPE 1 Länge | 80,000 cm |
| Verpackungsgewicht (Lbs) | 42,000 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
