Schneider
Aufbaugehäuse, Harmony XALD, Kunststoff, dunkelgrau, 1 Drucktaster, grün, START, 22mm, 1S
Schneider XALD101H29, Aufbaugehäuse, Harmony XALD, Kunststoff, dunkelgrau, 1 Drucktaster, grün, START, 22mm, 1S. Kategorie: Harmony XALD, XALK. Auf Lager.
- Referenz:XALD101H29
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (1 Stk.) ✅
- Preis:31.60 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XALD
- Produkt- Oder Komponententyp
- Komplette Kontrollstation
- Kurzbezeichnung Des Geräts
- XALD
- Anwendung Der Bedieneinheit
- Start-Funktion
Produktbeschreibung

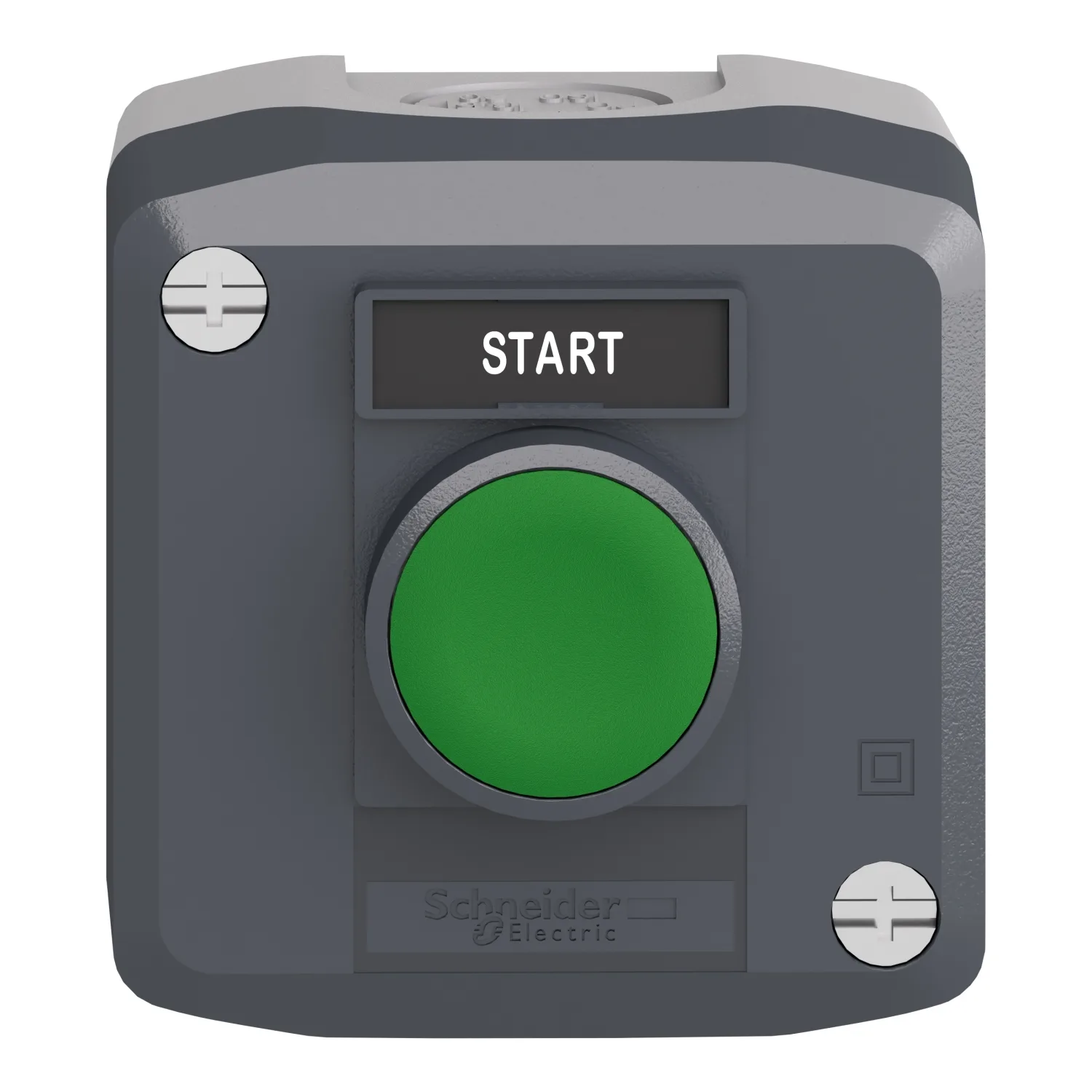

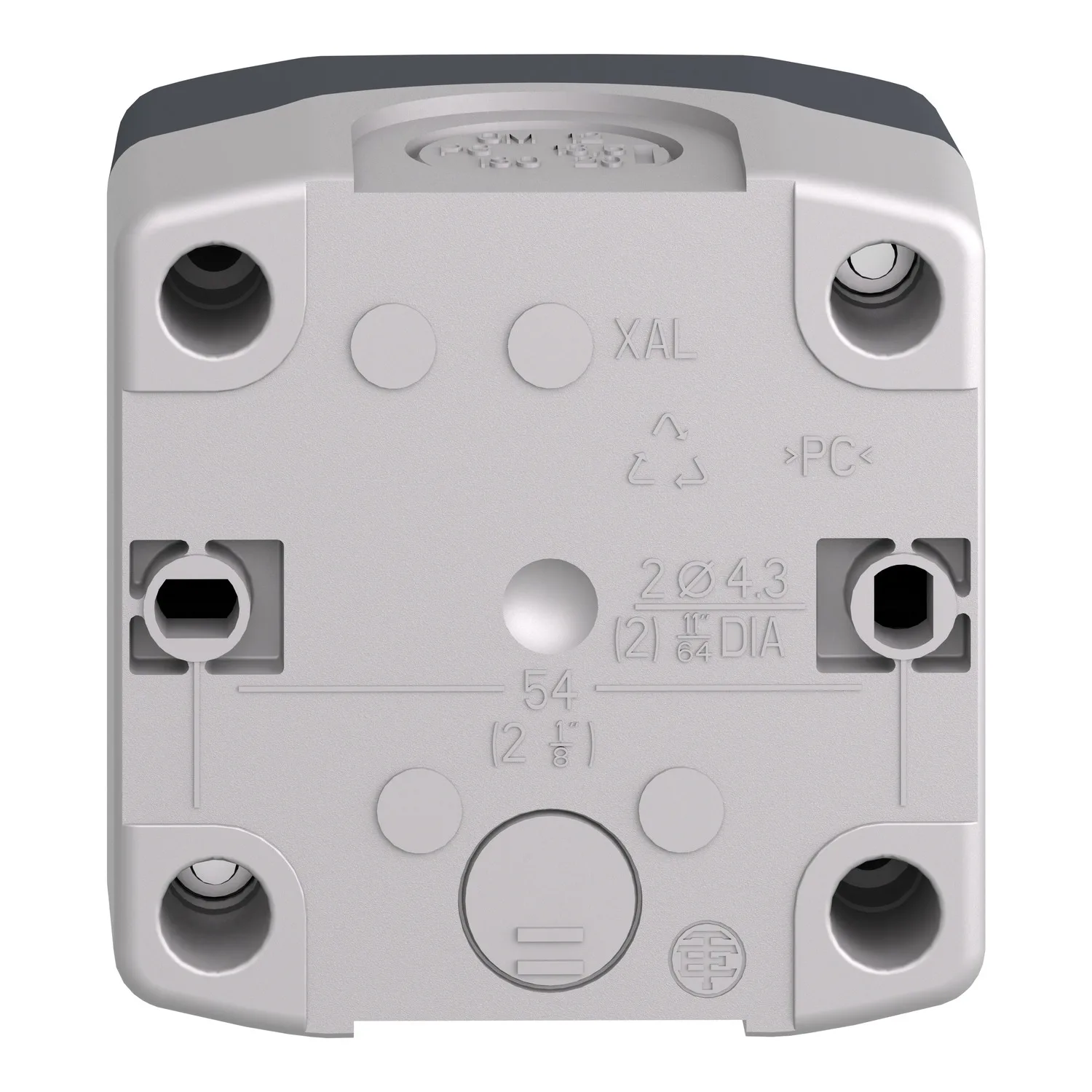

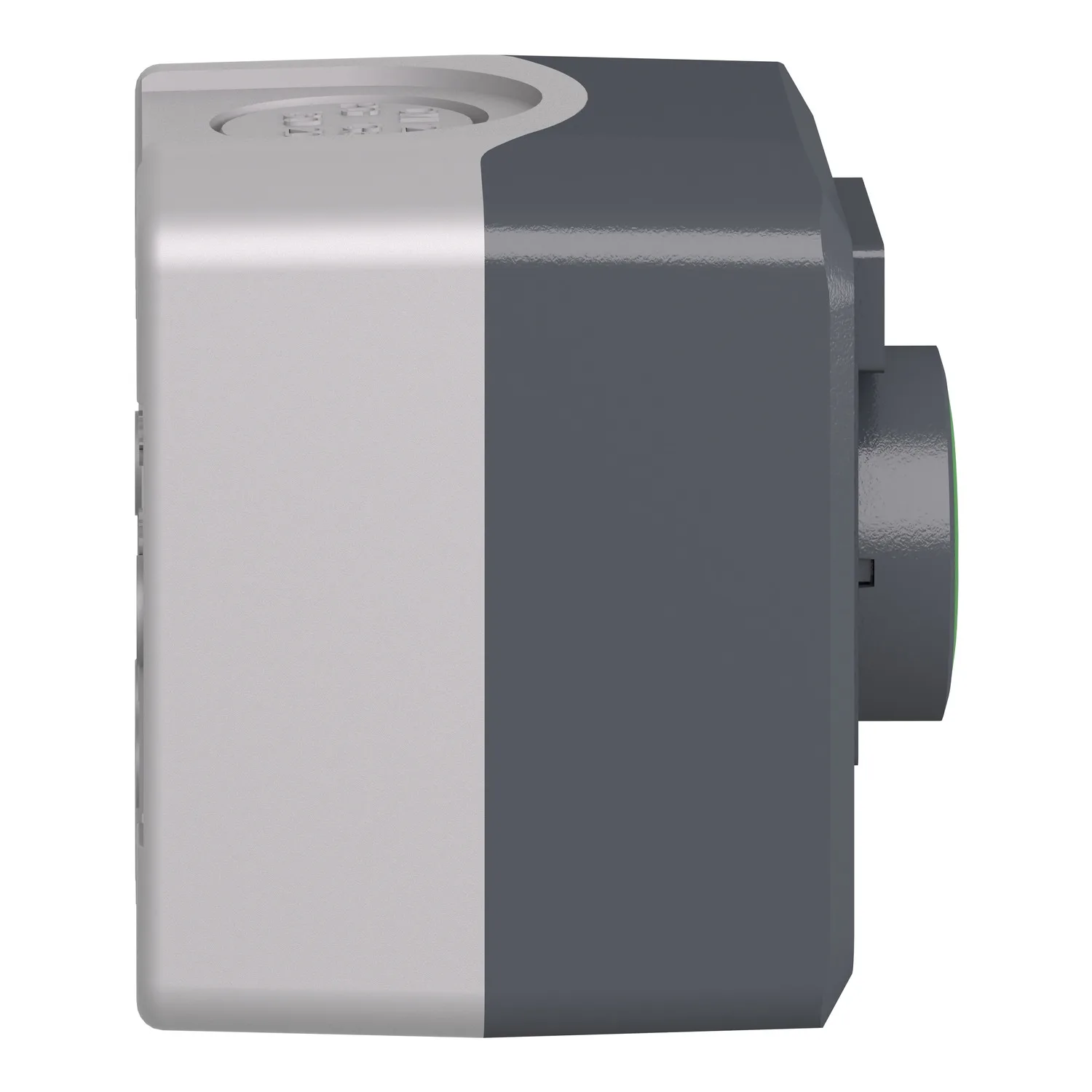

Dunkelgraue Station - 1 grüner Unterputz-Drucktaster Ø22 Rückstellend 1S "Start"
Technische Daten
Hauptmerkmale13
| Baureihe | Harmony XALD |
|---|---|
| Produkt- Oder Komponententyp | Komplette Kontrollstation |
| Kurzbezeichnung Des Geräts | XALD |
| Produktbestimmung | Für XB5 Ø 22 mm Steuer- und Signalisierungseinheiten Ø 22 mm |
| Anwendung Der Bedieneinheit | Start-Funktion |
| Farbe Des Schaltschranksockels | Hellgrau (RAL 7035) |
| Farbe Gehäuse-Oberteil | Dunkelgrau (RAL 7016) |
| Material | Polykarbonat |
| Betriebsprofil | 1 flush pushbutton |
| Beschreibung Betätigungselement | Green 'START' 1 NO |
| Zusammenstellung Gehäuse | 1 Tastschalter, bündig, grün 1 Schließer START Markierung |
| Position Der Markierung | Markierung auf dem Beschriftungshalter |
| Betrieb Der Kontakte | Gestuft schaltend |
Zusatzmerkmale34
| Wechselstrom-Steuerspannung 50 Hz | 120…600 V |
|---|---|

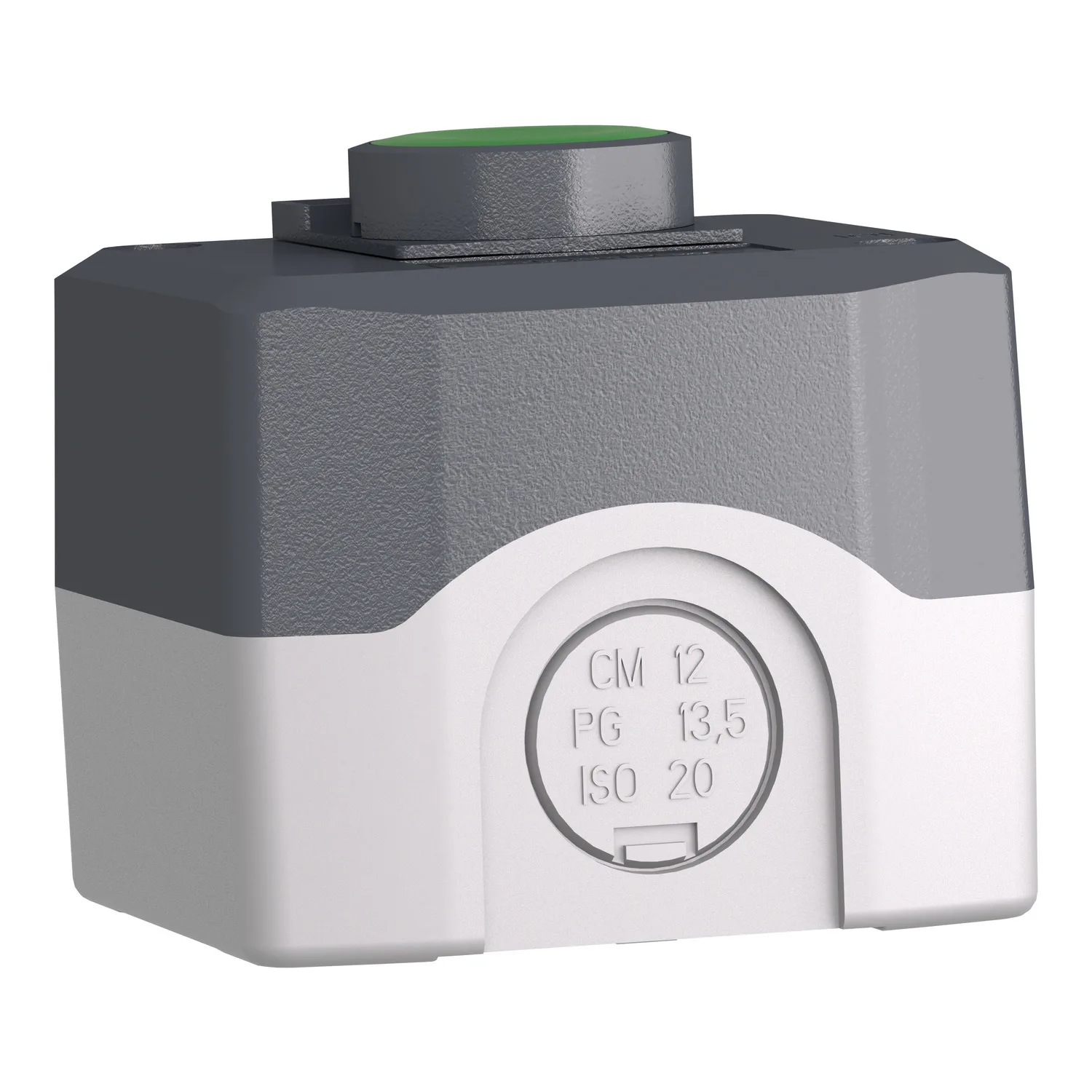

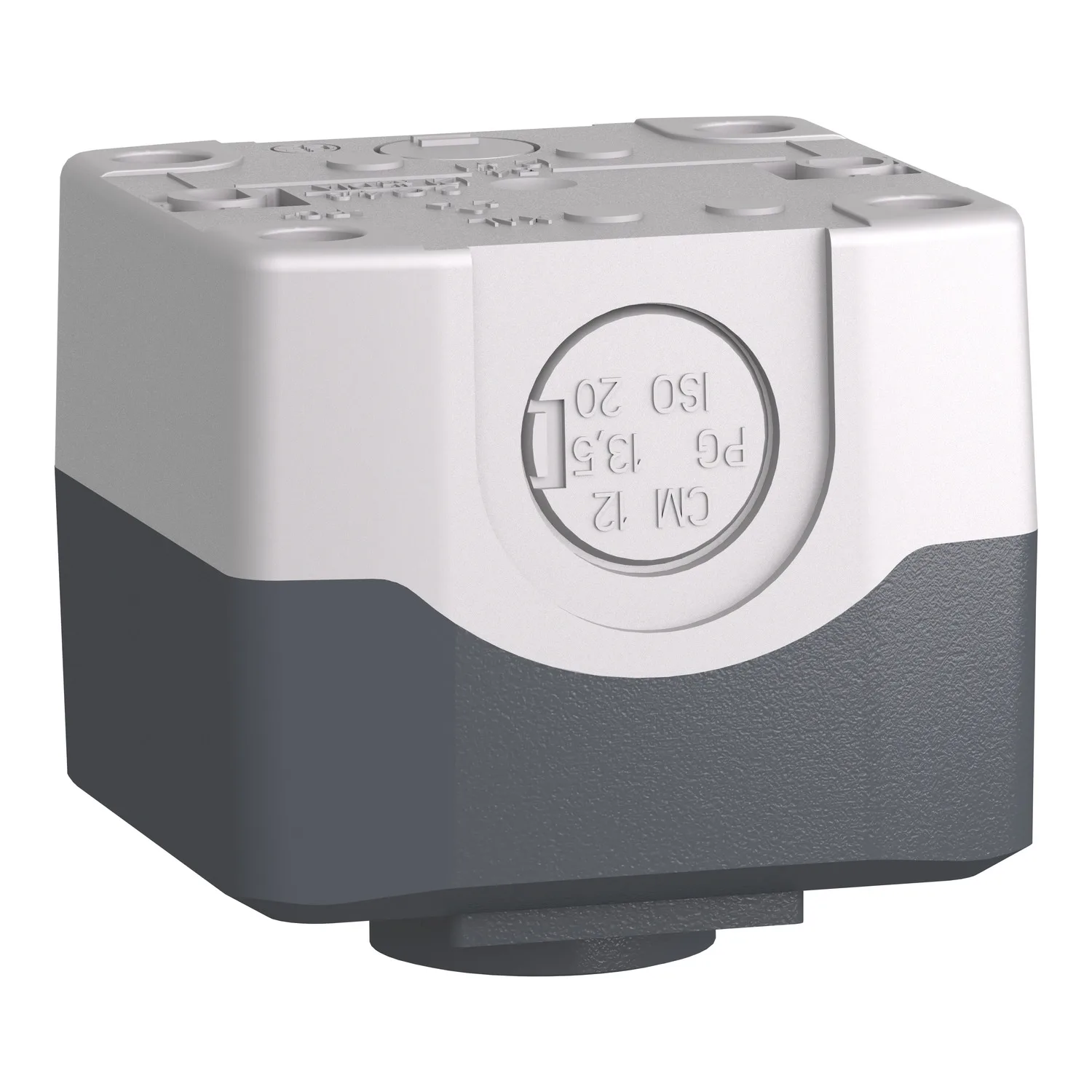

| Kabeleinführung | 1 Ausbruch für Kabeleinführung, Klemmkapazität: 14 mm; 2 Ausbrüche für Kabelverschraubung Pg 13 und ISO M20, Klemmkapazität: 12 mm |
| Wechselstrom-Steuerspannung 60 Hz | 120…600 V |
| Produktgewicht | 0,157 kg |
| Gleichstrom-Steuerspannung | 125…600 V |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Number Of Command Positions | 1 |
| Number Of Indicator Lights | 0 |
| Number Of Push Buttons | 1 |
| Positive Öffnung | Ohne |
| Betriebsweg | 2,6 mm (Schließer, wechselnder elektrischer Zustand); 4,3 mm (Gesamtweg) |
| Betätigungskraft | 3,8 N Schließer, wechselnder elektrischer Zustand |
| Mechanische Lebensdauer | 10000000 Zyklen |
| Number Of Selector Switches | 0 |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1 |
| Anzugsmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Number Of Key Switches | 0 |
| Schraubenkopfform | Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| Number Of Mushroom-shaped Push-buttons | 0 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1; 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1; 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1; 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-1 |
| Elektrische Zuverlässigkeit | Λ < 10exp(-6) bei 5 V und 1 mA entspricht IEC 60947-5-4; Λ < 10exp(-8) bei 17 V und 5 mA entspricht IEC 60947-5-4 |
| Notabschaltung | No |
| Anzahl Der Kontakte Als Öffner | 0 |
| Anzahl Der Kontakte Als Schließer | 1 |
| Anzahl Der Kontakte Als Wechselkontakt | 0 |
| Gehäusematerial | Kunststoff |
| Gehäusefarbe | Grau |
| Farbe Gehäuse-Oberteil | Dunkelgrau |
Montage10
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Überspannungskategorie | Klasse II entspricht IEC 60536 |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67; IP69; IP69K |
| Schutzart (NEMA) | NEMA 13; NEMA 4X |
| Schutzart (IK) | IK03 entspricht IEC 62262 |
| Normen | JIS C8201-5-1; IEC 60947-5-5; IEC 60947-1; CSA C22.2 Nr. 14; UL 508; IEC 60947-5-4; IEC 60947-5-1; JIS C8201-1 |
| Vibrationsfestigkeit | 5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 7,2 cm |
| VPE 1 Breite | 7,4 cm |
| VPE 1 Länge | 9,8 cm |
| Verpackungsgewicht (Lbs) | 139,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,051 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
