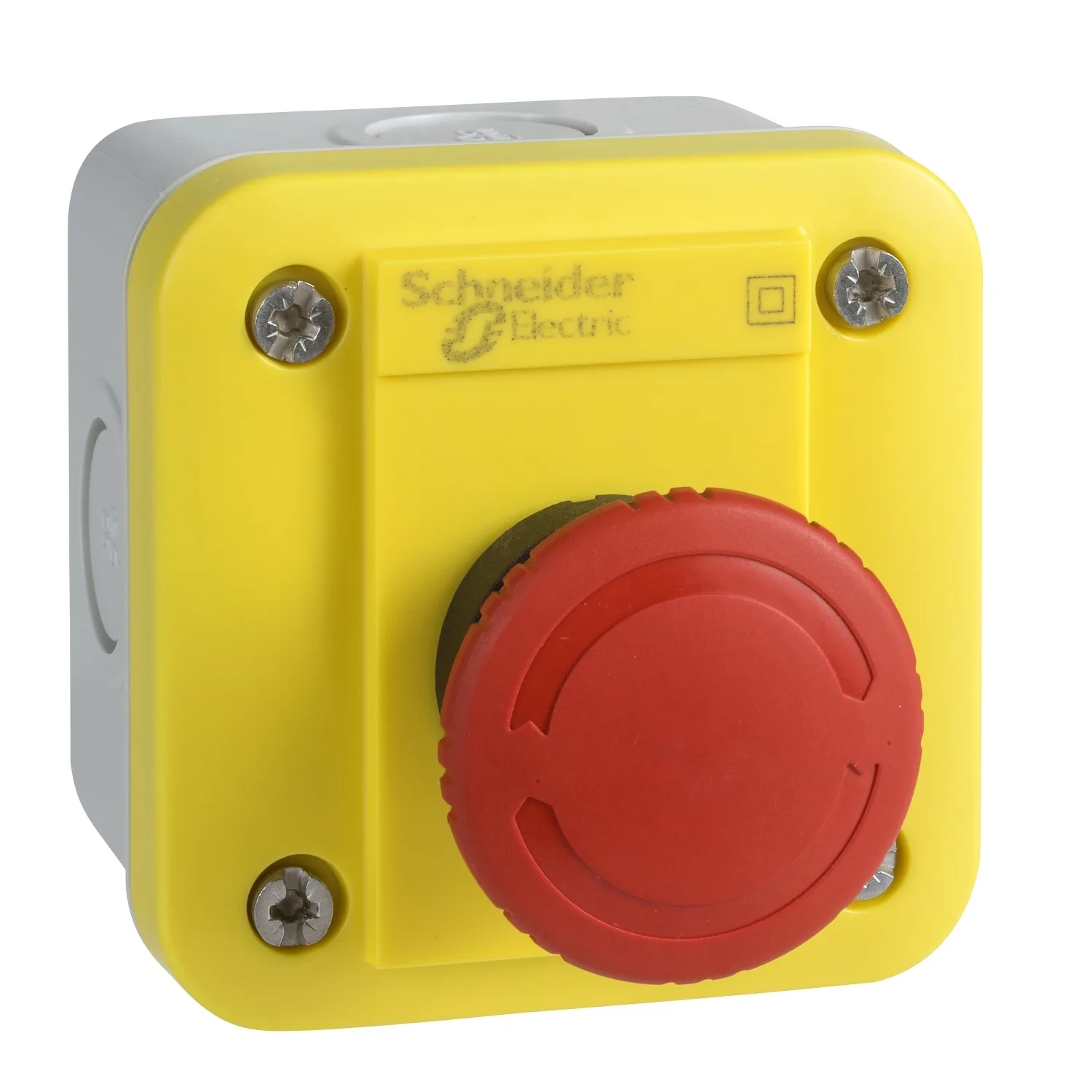

Kontrollstation XAL-E – Not-Aus-Funktion – 1 Öffner
Schneider XALEK1701, Kontrollstation XAL-E – Not-Aus-Funktion – 1 Öffner. Kategorie: Harmony XALE. Auf Lager.
- Referenz:XALEK1701
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Lager (2 Stk.) ✅
- Preis:26.90 EUR (Request a quote)
Wichtige Eigenschaften
- Produktserie
- Harmony XALE
- Produkttyp Oder Komponententyp
- Vollständige Steuerstation
- Produktgruppe
- XALE
- Produktbestimmung
- Für XB7 Ø 22 mm Steuer- und Meldeeinheiten
Produktbeschreibung
Dieses Harmony XALE ist eine komplette, einsatzbereite Befehlsstelle für die Not-Aus-Funktion (Not-Halt). Sie verfügt über einen roten, verrastenden Pilzdrucktaster. Ihre Schutzart ist IP54. Diese Befehlsstelle bietet dank ihrer elektrischen doppelseitigen Isolierung eine gute Beständigkeit gegen chemische Wirkstoffe. Sie bietet ein doppelt isoliertes ABS-Gehäuse mit einer hellgrauen (RAL 7035) Gehäusebasis und einem gelben (RAL 1021) Deckel. Diese Befehlsstelle eignet sich ideal für Industrie-, Gebäude- und Infrastrukturanwendungen. Sie ist kompatibel mit der Baureihe Harmony XB7 von Steuer- und Signaleinheiten und bietet eine große Auswahl an runden Köpfen. Die Kunststoff-Befehlsstellen Harmony XALE eignen sich ideal für Industrie-, Gebäude- und Infrastrukturanwendungen und sind als Komplettprodukte oder als Leereinhausungen erhältlich.
Hauptmerkmale
- Schützt Bediener vor unerwartetem und gefährlichem Kontakt
- UL-gelistete und CSA-zertifizierte Befehlsstelle
- Großer Betriebstemperaturbereich von -25°C bis 55°C
- Hohe Verfügbarkeit über ein weitreichendes Vertriebsnetz
Technische Daten
| Produktserie | Harmony XALE |
|---|---|
| Produkttyp Oder Komponententyp | Vollständige Steuerstation |
| Produktgruppe | XALE |
| Produktbestimmung | Für XB7 Ø 22 mm Steuer- und Meldeeinheiten |
| Anwendung Der Steuerstation | Not-Aus-Funktion |
| Farbe Der Gehäusebasis | Hellgrau (RAL 7035) |
| Farbe Der Abdeckung | Gelb (RAL 1021) |
| Material | ABS (Acrylnitril-Butadien-Styrol) |
| Schutzart (IP) | IP54 gemäß IEC 60529 |
| Anordnung Der Steuerstation | 1 Pilzkopf-Drucktaste, rot, rastend 1 Öf |
| Kontaktfunktion | Schleichend |
| AC-Steuerspannung 60 Hz | 120…600 V |
| Kabeleinführung | 2 Vorprägungen, Klemmkapazität: 16 mm; 4 Vorprägungen für ISO M20 |
| Umgebungslufttemperatur Für Den Betrieb | 120…600 V |
| Produktgewicht | 0,11 kg |
| Anzeige-Stromversorgung | 125…250 V |
| Kennzeichnung | CE |
| Anzahl Der Befehlsstellen | 1 |
| Anzahl Der Meldeleuchten | 0 |
| Zwangsöffnung | Mit gemäß IEC 60947-5-1 Anhang K |
| Anzahl Der Drucktasten | 0 |
| Anzahl Der Wahlschalter | 0 |
| Kurzschlussschutz | 4 A Patrone Sicherung Typ gG gemäß IEC 60947-5-1 |
| Anzahl Der Schlüsselschalter | 0 |
| [Ui] Bemessungsisolationsspannung | 250 V (Verschmutzungsgrad 3) gemäß IEC 60947-1 |
| [Uimp] Bemessungsstoßspannungsfestigkeit | 4 kV gemäß IEC 60947-1 |
| [Ie] Bemessungsbetriebsstrom | 0,1 A bei 250 V, DC-13, R300 gemäß IEC 60947-5-1; 0,22 A bei 125 V, DC-13, R300 gemäß IEC 60947-5-1; 0,3 A bei 240 V, AC-14, D300 gemäß IEC 60947-5-1; 0,6 A bei 120 V, AC-14, D300 gemäß IEC 60947-5-1 |
| Elektrische Zuverlässigkeit IEC 60947-5-4 | Λ <= 10exp(-6) bei 17 V und 5 mA gemäß IEC 60947-5-4 |
| Anzahl Der Pilztaster | 1 |
| Not-Aus (EPO) | Nein |
| Anzahl Der Kontakte Als Öffner | 1 |
| Anzahl Der Kontakte Als Schließer | 0 |
| Anzahl Der Kontakte Als Wechsler | 0 |
| Gehäusematerial | Kunststoff |
| Gehäusefarbe | Gelb |
| Farbe Der Abdeckung | Gelb |
| Schutzbehandlung | TC |
| Lagerbedingungen | -40…70 °C |
| Nominale Betriebsumgebungstemperatur | -25…55 °C |
| Schutzklasse Gegen Elektrischen Schlag | Klasse II conforming to IEC 60536 |
| IK-Schutzart | IK05 conforming to IEC 62262 |
| Normen | IEC 62208; IEC 60947-5-1; IEC 60947-1; IEC 60947-5-5 |
| Schutzart (IP) | IP54 |
| Verpackungseinheit Typ 1 | PCE |
| Anzahl Der Einheiten In Paket 1 | 1 |
| Paket 1 Höhe | 8,500 cm |
| Paket 1 Breite | 9,800 cm |
| Paket 1 Länge | 11,600 cm |
| Paketgewicht (Lbs) | 128,000 g |
| Verpackungseinheit Typ 2 | S03 |
| Anzahl Der Einheiten In Paket 2 | 25 |
| Paket 2 Höhe | 30 cm |
| Paket 2 Breite | 30 cm |
| Paket 2 Länge | 40 cm |
| Paket 2 Gewicht | 3,626 kg |
| Vertragliche Garantie | 18 |
