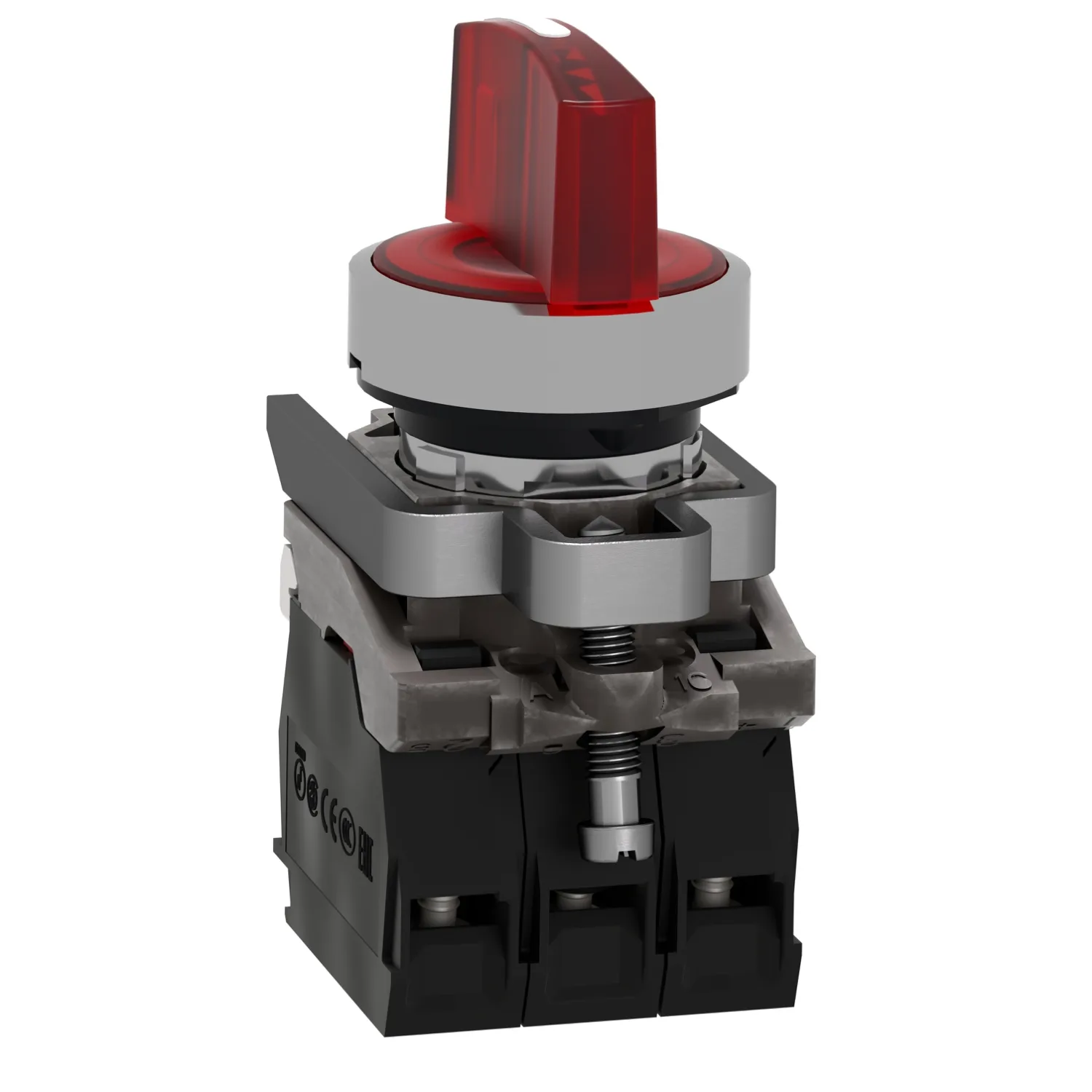

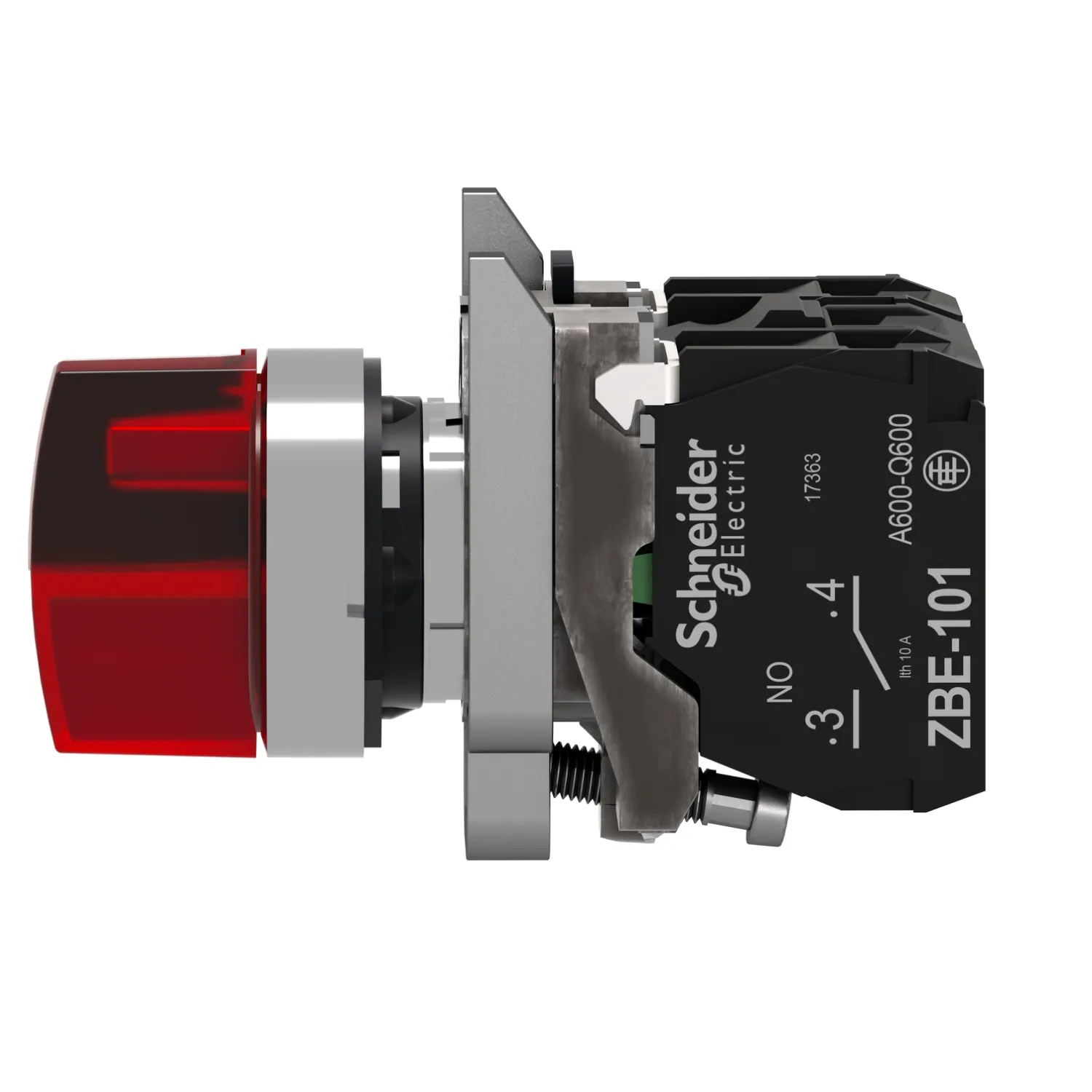

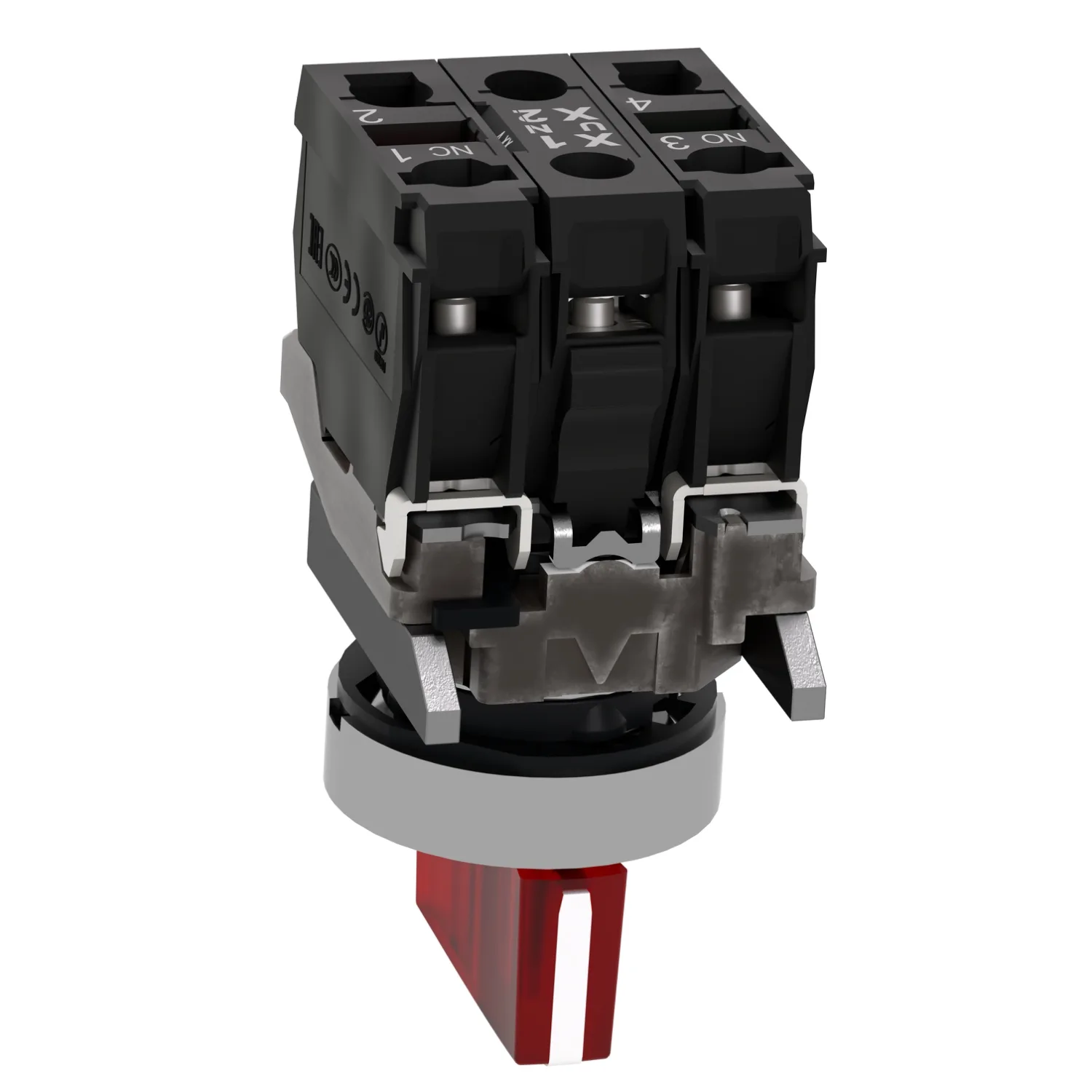

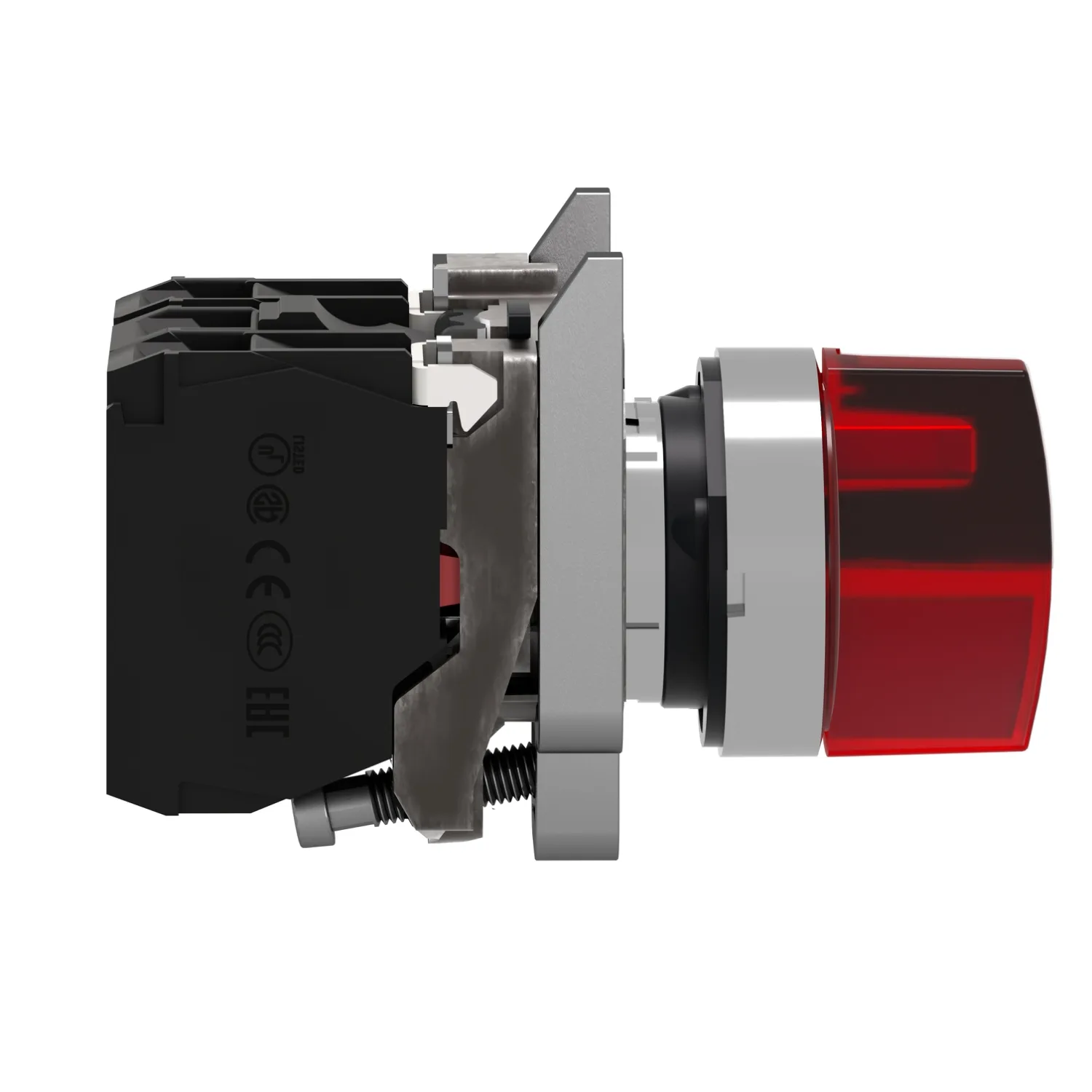

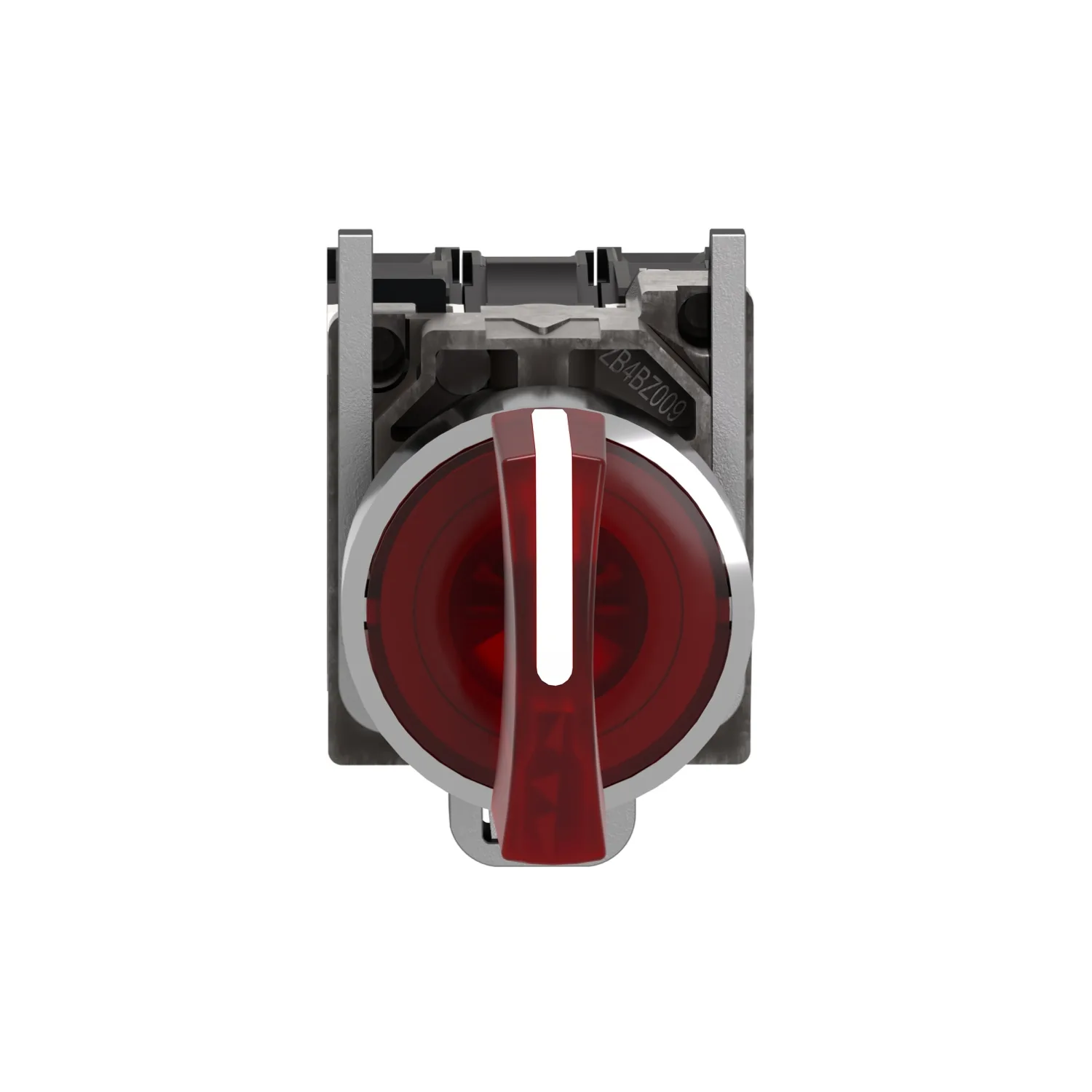

Schneider XB4BK134M5 - Işıklı seçici anahtar, Harmony XB4, metal, kırmızı kol, 22mm, üniversal LED, 3 pozisyonlu, 1NO + 1NC, 230...240V AC
Schneider

Işıklı seçici anahtar, Harmony XB4, metal, kırmızı kol, 22mm, üniversal LED, 3 pozisyonlu, 1NO + 1NC, 230...240V AC

Schneider XB4BK134M5, Işıklı seçici anahtar, Harmony XB4, metal, kırmızı kol, 22mm, üniversal LED, 3 pozisyonlu, 1NO + 1NC, 230...240V AC. Kategorie: Harmony XB4. Auf Lager.

  • Referenz:XB4BK134M5
  • Hersteller / Marke:Schneider
  • Verfügbarkeit:Auf Lager (3 Stk.) ✅
  • Preis:56.50 EUR (Request a quote)
Preisangebot per WhatsApp anfordern

Wichtige Eigenschaften

Produktserie
Harmony XB4
Produkttyp Oder Komponente
Işıklı seçici anahtar
Produktgruppe
XB4
Blendenmaterial
Krom kaplı metal
← Zurück zum Katalog

Produktbeschreibung

Dieser beleuchtete, modulare rote Wahlschalter Harmony XB4 hat 3 Stellungen, arbeitet mit einem Rastmechanismus und verfügt über eine universelle 230V bis 240V AC LED. Er hat einen Metalldrehring. Dieser beleuchtete Wahlschalter bietet eine vielseitige und gut sichtbare Schnittstelle zur Steuerung Ihrer Maschinen. Er lässt sich einfach in Standard-Ausschnitte mit 22 mm Durchmesser einbauen und über einfache Schraubklemmen an Ihre Steuerkreise anschließen. Er bietet eine klare Unterstützung beim Einstellen Ihrer Maschinen in verschiedene Betriebsarten, selbst in dunkleren Kontrollräumen, und liefert eine klare visuelle Rückmeldung. Dank IP66 / IP67 / IP69 / IP69K ist er stoßfest, staubdicht, wasserdicht und vibrationsfest und damit ideal für den Betrieb in rauen Umgebungen.

Hauptmerkmale

  • Universeller LED-Block für alle Farben verwendbar
  • Verbesserte Farbintensität und Helligkeit
  • Schnelle und einfache Montage und Demontage
  • Robustheit, um rauen Umgebungen standzuhalten
  • Eine große Auswahl an Kontakten für allgemeine Zwecke oder spezifische Anwendungen (Kleinstrom, Standard)

Technische Daten

ProduktserieHarmony XB4
Produkttyp Oder KomponenteIşıklı seçici anahtar
ProduktgruppeXB4
BlendenmaterialKrom kaplı metal
Material Des BefestigungsringsZamak
Kopf-TypStandard
Montagedurchmesser22,5 mm
Verkaufseinheit Unteilbare Menge1
Form Des SignaleinheitskopfesYuvarlak
Typ Des Betätigungselementssabit
BedienungsprofilKırmızı standart kol
Betätigungspositionsinformationen3 konum +/- 45°
Kontakttyp Und Anordnung1 NA + 1 NK
KontaktbetätigungYavaş kesen
Anschlüsse – KlemmenVida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunIEC 60947-1; Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunIEC 60947-1
LichtquelleEvrensel LED
SockelEntegre LED
[Us] Bemessungspeisespannung230...240 V AC -de 50/60 Hz
Höhe46,5 mm
Breite30 mm
Tiefe70 mm
Beständigkeit Gegen Hochdruckreiniger7000000 Pa -de 55 °C, mesafe: 0,1 m
KontaktverwendungStandart kontaklar
ZwischenöffnungIle 'e uygunIEC 60947-5-1 ek K
Betätigungsmoment0,14 N.m Elektrik durumu değişimi YOK
Mechanische Haltbarkeit500000 cycles
Anzugsmoment0,8…1,2 N.m 'e uygunIEC 60947-1
Form Des SchraubenkopfesÇapraz ile uyumludur Philips no 1 tornavida; Çapraz ile uyumludur pozidriv No 1 tornavida; Slotlu ile uyumludur düz Ø 4 mm tornavida; Slotlu ile uyumludur düz Ø 5,5 mm tornavida
KontaktmaterialGümüş alaşım (Ag/Ni)
Kurzschlussschutz10 A kartuş sigortası tip gG 'e uygunIEC 60947-5-1
[Ith] Konventioneller Thermischer Strom An Freier Luft10 A 'e uygunIEC 60947-5-1
[Ui] Bemessungsisolationsspannung600 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
[Uimp] Bemessungsstoßspannungsfestigkeit6 kV 'e uygunIEC 60947-1
[Ie] Bemessungsbetriebsstrom3 A -de 240 V, AC-15, A600 'e uygunIEC 60947-5-1; 6 A -de 120 V, AC-15, A600 'e uygunIEC 60947-5-1; 0,1 A -de 600 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,27 A -de 250 V, DC-13, Q600 'e uygunIEC 60947-5-1; 0,55 A -de 125 V, DC-13, Q600 'e uygunIEC 60947-5-1; 1,2 A -de 600 V, AC-15, A600 'e uygunIEC 60947-5-1
Elektrische Haltbarkeit1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C; 1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C; 1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C; 1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü
Elektrische Zuverlässigkeit Gemäß IEC 60947-5-4Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunIEC 60947-5-4; Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunIEC 60947-5-4
SignalartSabit
Spannungsgrenzen195…264 V AC
Stromaufnahme14 mA
Lebensdauer100000 h nominal gerilimde ve 25 °C
Stoßspannungsfestigkeit1 kV 'e uygunIEC 61000-4-5
GerätepräsentationAçılı
SchutzbehandlungTH
Lagerumgebung-40…70 °C
Umgebungstemperatur Bei Betrieb-40…70 °C
Schutzklasse Gegen StromschlagSınıf I conforming to IEC 60536
IP-SchutzartIP66 'e uygunIEC 60529; IP67; IP69; IP69K
Enclosure TypeUL type 4X/13
IK-SchutzartIK04 conforming to IEC 50102
NormenIEC 60947-1; IEC 60947-5-4; IEC 60947-5-1; IEC 60947-5-5; CSA C22.2 No 14; JIS C8201-5-1; UL 508; JIS C8201-1
ProdukttzertifikateBV; UL; CSA; DNV; LROS (Lloyds register of shipping)
Vibrationsfestigkeit5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
Schockfestigkeit30 gn (süre = 18 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27; 50 gn (süre = 11 ms) için yarım sinüs dalgası hızlandırma 'e uygunIEC 60068-2-27
Beständigkeit Gegen Schnelle Transienten2 kV 'e uygunIEC 61000-4-4
Beständigkeit Gegen Elektromagnetische Felder10 V/m 'e uygunIEC 61000-4-3
Beständigkeit Gegen Elektrostatische Entladungen6 kV kontakta (metal parçalarda) 'e uygunIEC 61000-4-2; 8 kV serbest havada (yalıtım parçalarında) 'e uygunIEC 61000-4-2
Elektromagnetische EmissionSınıf B 'e uygunIEC 55011
Unit Type Of Package 1PCE
Anzahl Der Einheiten In Paket 11
Package 1 Height3,400 cm
Package 1 Width5,300 cm
Package 1 Length9,100 cm
Paketgewicht (Lbs)108,000 g
Unit Type Of Package 2S02
Number Of Units In Package 250
Package 2 Height15,000 cm
Package 2 Width30,000 cm
Package 2 Length40,000 cm
Package 2 Weight5,955 kg
Garantie18
