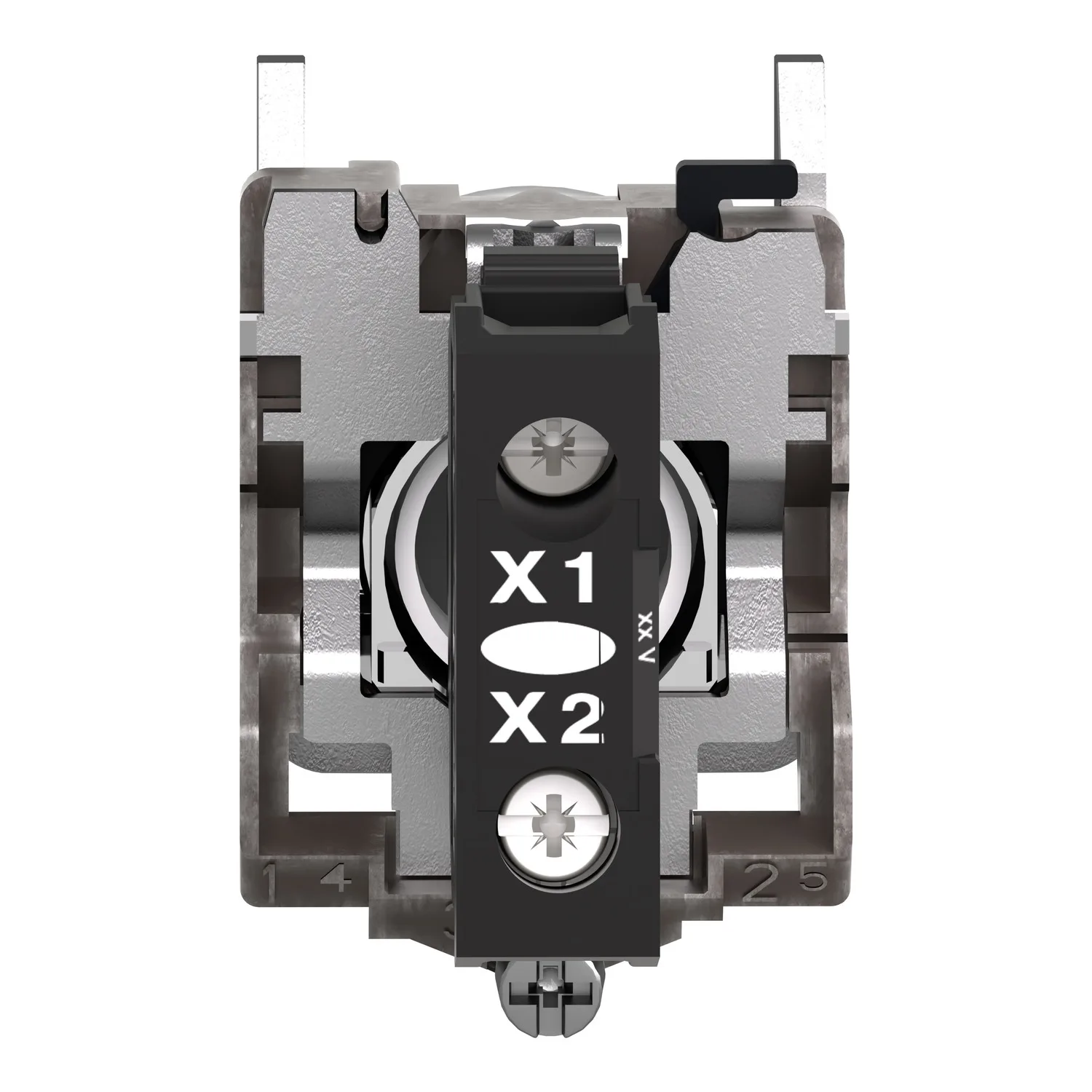

Leuchtmelder, Harmony XB4, Metall, 22mm, weiß, mit Trafo, Glühlampe BA9s, glatte Kalotte, Schraubklemme, 250V
Schneider XB4BV61, Leuchtmelder, Harmony XB4, Metall, 22mm, weiß, mit Trafo, Glühlampe BA9s, glatte Kalotte, Schraubklemme, 250V. Kategorie: Harmony XB4. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB4BV61
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:13.20 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB4
- Produkt- Oder Komponententyp
- Kontrolllampe
- Kurzbezeichnung Des Geräts
- XB4
- Blendenmaterial
- Chrom-beschichtetes Metall
Produktbeschreibung
Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtmelder in der Farbe weiß ist kompatibel mit einer Glühlampe BA9s und benötgt eine Versorgungsspannung von bis zu 250V. Die Kalotte der Meldeleuchte ist glatt. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Modularer Aufbau aus Metall für schnelle und einfache Installation
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
Technische Daten
Hauptmerkmale15
| Baureihe | Harmony XB4 |
|---|---|
| Produkt- Oder Komponententyp | Kontrolllampe |
| Kurzbezeichnung Des Geräts | XB4 |
| Blendenmaterial | Chrom-beschichtetes Metall |
| Haltekragenmaterial | Zamak |
| Typ Des Frontelements | Standard |
| Montagedurchmesser | 22,5 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Kappe/Betätigungselement Oder Linsenfarbe | Weiß |
| Zusätzliche Informationen Für Den Bediener | Mit einfacher Linse |
| Lichtquelle | Ohne Leuchtmittel |
| Lampenfassung | BA 9s |
| Versorgung Des Leuchtmittels | Direkt <2,4 W |
| [UH,nom] Bemessungs-Betriebsspannung | <= 250 V |
Zusatzmerkmale11
| Höhe | 47 mm |
|---|---|
| Breite | 30 mm |
| Tiefe | 55 mm |
| Klemmenbeschreibung ISO Nr. 1 | (X1-X2)PL |
| Produktgewicht | 0,075 kg |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1 |
| [Ui] Bemessungs-Isolationsspannung | 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 60947-1 |
| Signaltyp | Dauerlicht |
| Gerätedarstellung | Vollständiges Produkt |
Montage11
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…55 °C |
| Schutzklasse Für Stromschläge | Klasse I conforming to IEC 60536 |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Schutzart (IK) | IK06 entspricht IEC 50102 |
| Normen | JIS C8201-5-1; UL 508; IEC 60947-5-5; IEC 60947-5-4; IEC 60947-1; IEC 60947-5-1; CSA C22.2 Nr. 14; JIS C8201-1 |
| Produktzertifizierungen | CSA; UL-gelistet |
| Vibrationsfestigkeit | 5 gn (f= 12…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
Verpackungseinheiten18
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,800 cm |
| VPE 1 Breite | 3,400 cm |
| VPE 1 Länge | 5,400 cm |
| Verpackungsgewicht (Lbs) | 75,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 150 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 11,496 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 1200 |
| VPE 3 Höhe | 75,000 cm |
| VPE 3 Breite | 60,000 cm |
| VPE 3 Länge | 80,000 cm |
| VPE 3 Gewicht | 102,220 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
