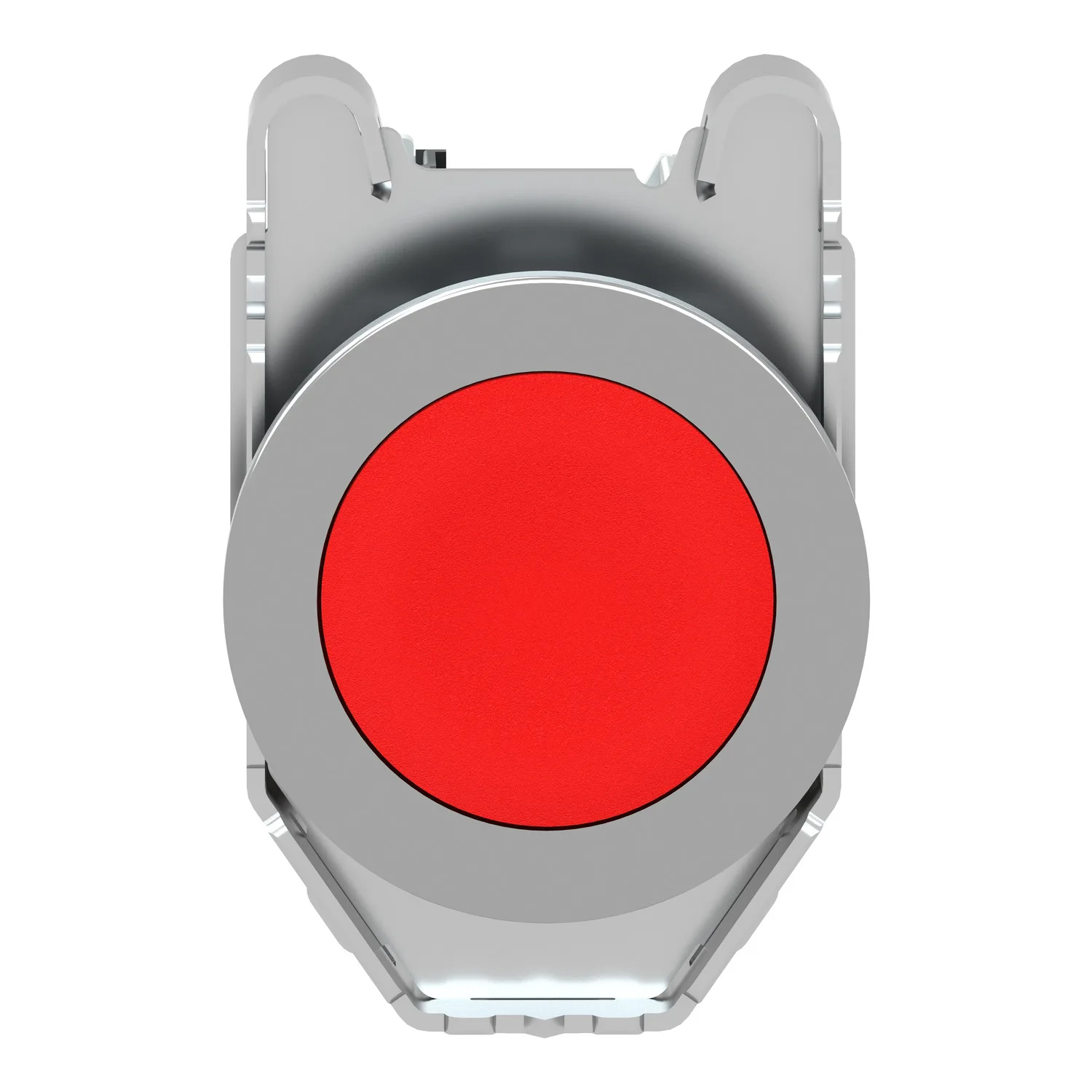

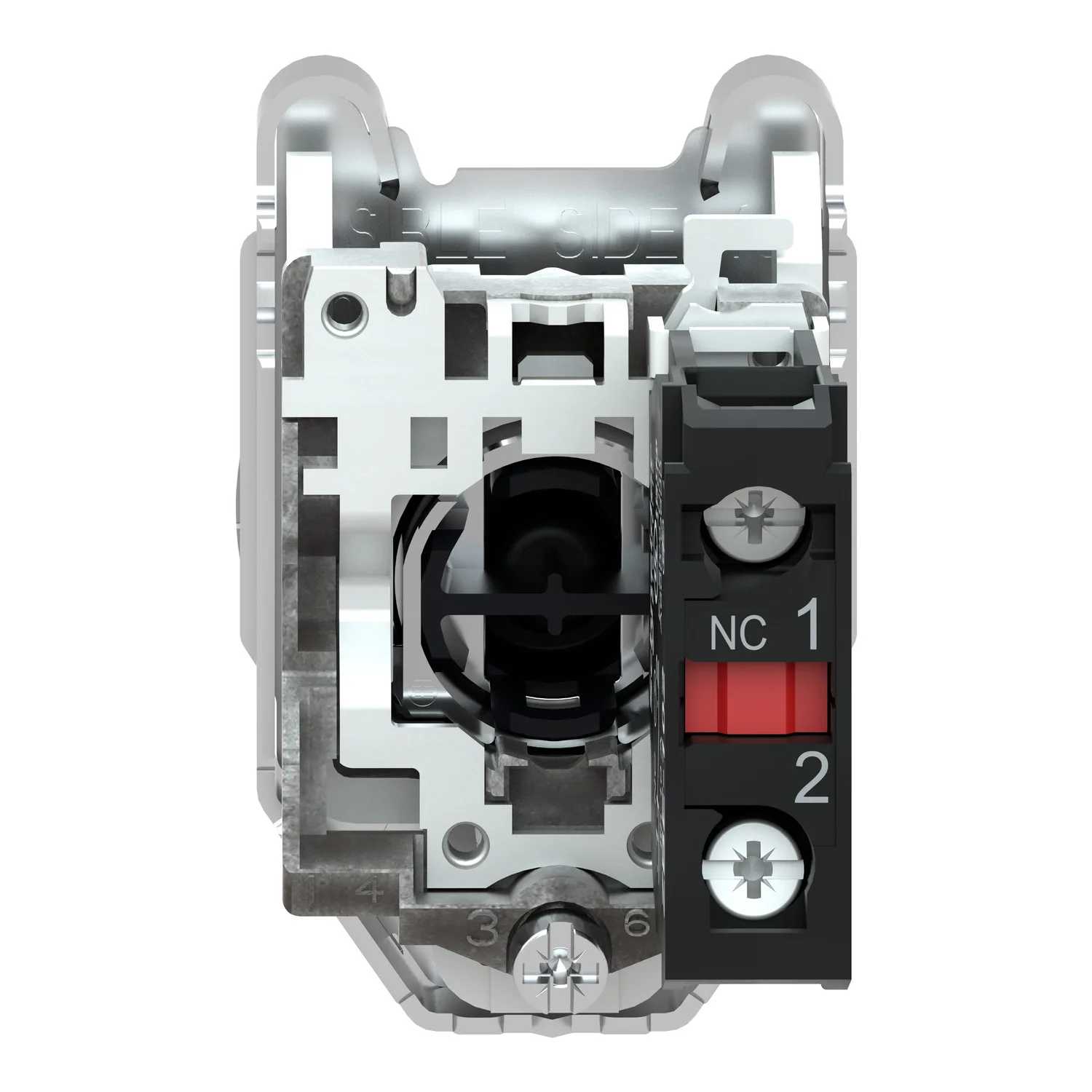

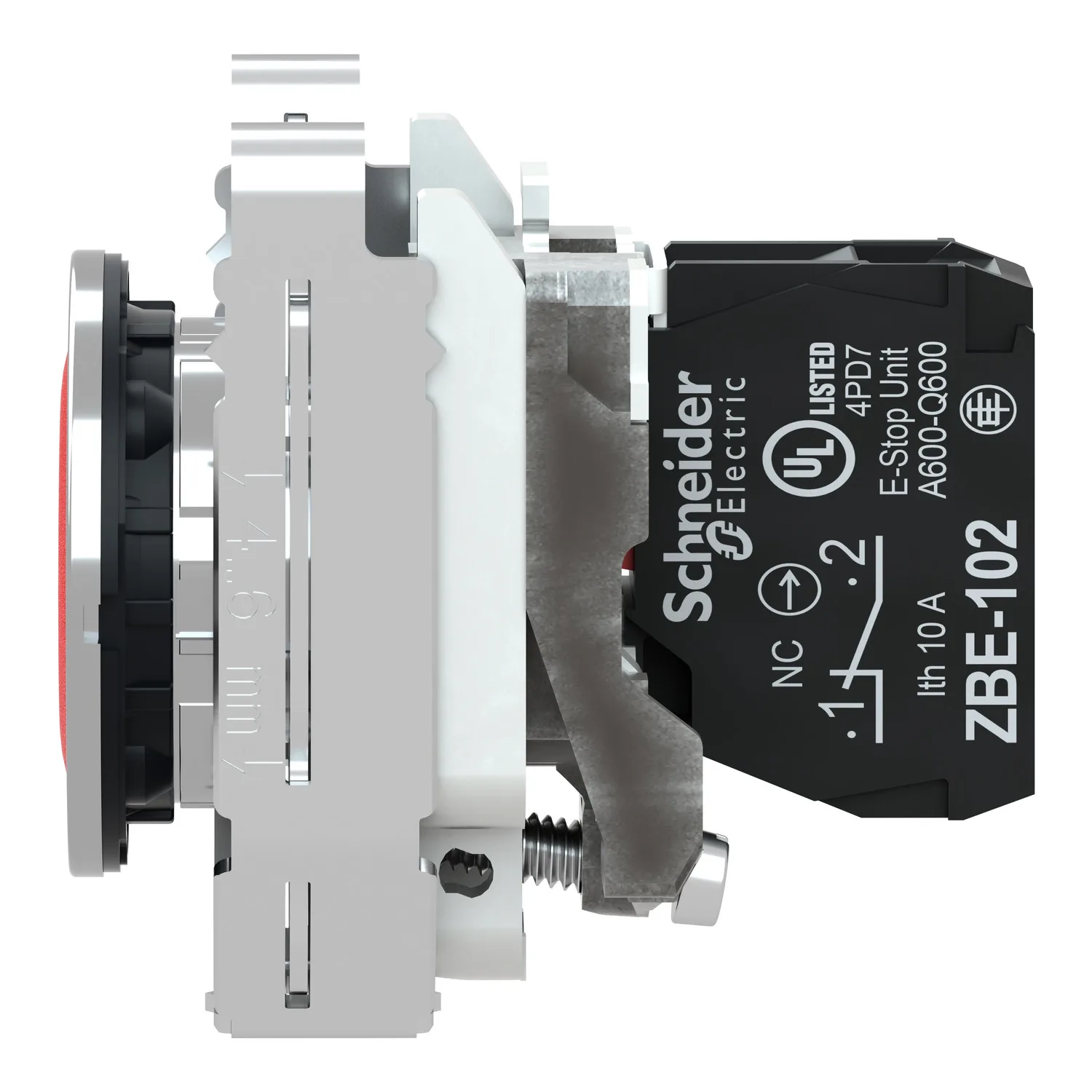

Drucktaster, Harmony XB4F, Metall, 30mm, rot, unbeschriftet, tastend, Schraubklemme, 1Ö

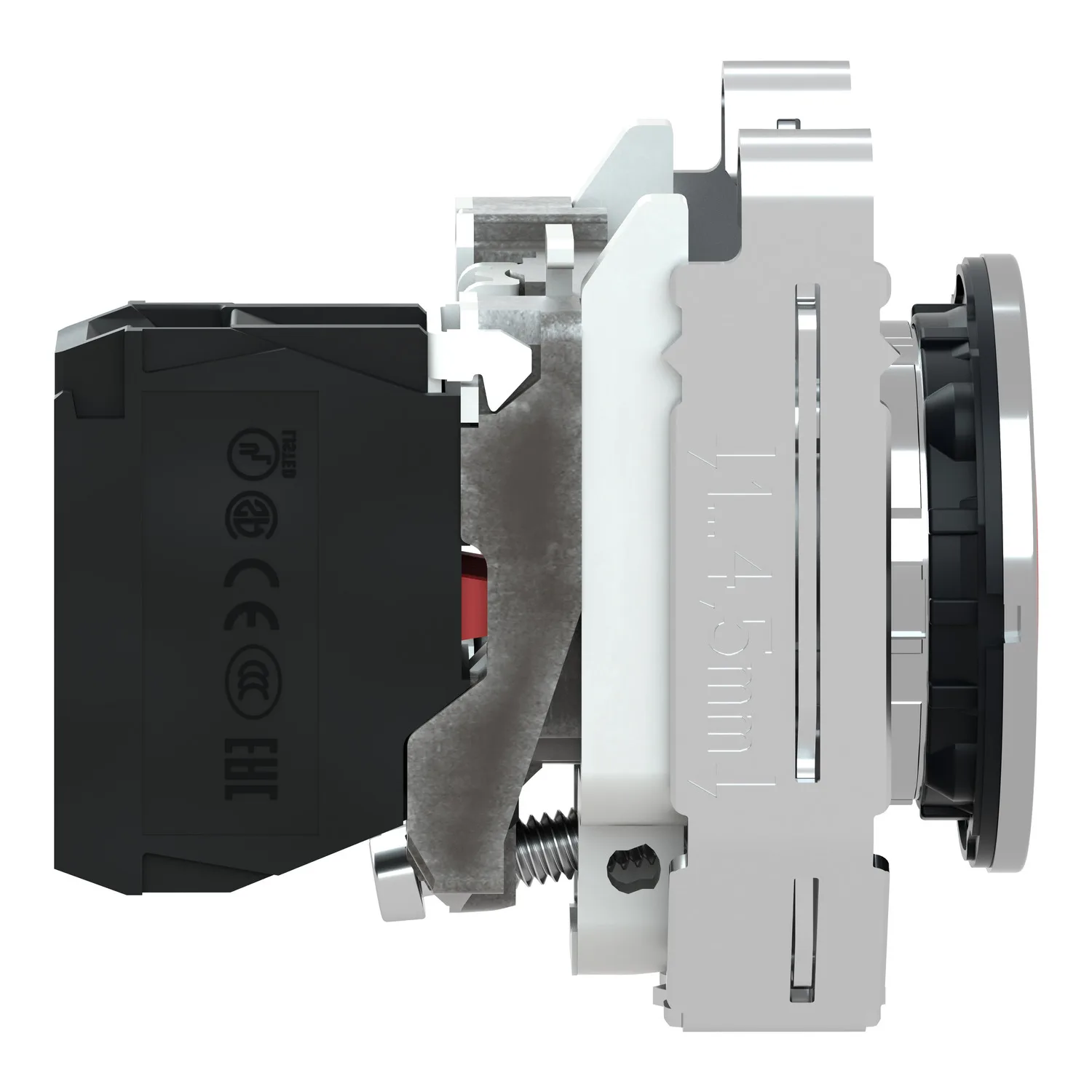

Schneider XB4FA42, Drucktaster, Harmony XB4F, Metall, 30mm, rot, unbeschriftet, tastend, Schraubklemme, 1Ö. Kategorie: Harmony XB4. Fragen Sie ein Angebot für Preis und Lieferzeit an.
- Referenz:XB4FA42
- Hersteller / Marke:Schneider
- Verfügbarkeit:Auf Anfrage / Bestand prüfen
- Preis:24.50 EUR (Request a quote)
Wichtige Eigenschaften
- Baureihe
- Harmony XB4
- Kurzbezeichnung Des Geräts
- XB4F
- Produkt- Oder Komponententyp
- Drucktaste
- Produktkompatibilität
- ZBYF; ZBZF32; ZBZF33
Produktbeschreibung
Die Baureihe Harmony XB4F aus Metall bietet eine Vielzahl an 30mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 22mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Drucktaster in der Farbe rot verfügt über 1 Öffner und ist unbeschriftet. Montiert in einer 30mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Hauptmerkmale
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Modularer Aufbau aus Metall für schnelle und einfache Installation
- Höchste Robustheit für raue Umgebungsbedingungen
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
- Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz
Technische Daten
Hauptmerkmale15
| Baureihe | Harmony XB4 |
|---|---|
| Kurzbezeichnung Des Geräts | XB4F |
| Produkt- Oder Komponententyp | Drucktaste |
| Produktkompatibilität | ZBYF; ZBZF32; ZBZF33 |
| Blendenmaterial | Chrom-beschichtetes Metall |
| Haltekragenmaterial | Zamak |
| Montagedurchmesser | 30,5 mm |
| Verkauf Je Unteilbare Menge | 1 |
| Form Des Signaleinheitkopfes | Rund |
| Operatortyp | Rückstellung |
| Betriebsprofil | Rot Einbau, unbeschriftet |
| Typ Des Frontelements | Einbaubündig |
| Art Und Zusammensetzung Der Kontakte | 1 Öffner |
| Betrieb Der Kontakte | Gestuft schaltend |
| Anschlüsse - Klemmen | Schraubklemmen, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1; Schraubklemmen, 1 x 0,22 - 2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1 |
Zusatzmerkmale24
| Höhe | 47 mm |
|---|---|
| Breite | 36,6 mm |
| Tiefe | 55 mm |
| Klemmenbeschreibung ISO Nr. 1 | (13-14)S |
| Produktgewicht | 0,116 kg |
| Widerstandsfähigkeit Gegen Hochdruckreiniger | 7000000 Pa bei 55 °C, Entfernung: 0,1 m |
| Gehäusevariante | Eingebaut |
| Befestigungsmodus | Durch Schrauben |
| Verwendung Der Kontakte | Standardkontakte |
| Positive Öffnung | Mit Öffner-Kontakt entspricht IEC 60947-5-1, Anhang K |
| Betriebsweg | 1,5 mm (Öffner, wechselnder elektrischer Zustand); 4,3 mm (Gesamtweg) |
| Betätigungskraft | 3,5 N Öffner, wechselnder elektrischer Zustand |
| Mechanische Lebensdauer | 10000000 Zyklen |
| [M] Anzugsdrehmoment | 0,8…1,2 Nm entspricht IEC 60947-1 |
| Schraubenkopfform | Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher; Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher; Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher; Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher |
| Kontaktmaterial | Silberlegierung (Ag/Ni) |
| Kurzschlussschutz | 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1 |
| [Ith] Konventioneller Thermischer Strom In Freier Luft | 10 A entspricht IEC 60947-5-1 |
| [Ui] Bemessungs-Isolationsspannung | 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV entspricht IEC 60947-1 |
| [Ie] Bemessungs-Betriebsstrom | 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1; 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1; 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1; 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1; 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1 |
| Elektrische Lebensdauer | 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C; 1000000 Zyklen, DC-1 |
| Elektrische Zuverlässigkeit | Λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4; Λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4 |
| Gerätedarstellung | Vollständiges Produkt |
Montage11
| Beschichtung | TH |
|---|---|
| Umgebungstemperatur Bei Lagerung | -40…70 °C |
| Umgebungstemperatur Bei Betrieb | -40…70 °C |
| Überspannungskategorie | Klasse I entspricht IEC 60536 |
| Schutzart (IP) | IP66 entspricht IEC 60529; IP67; IP69; IP69K |
| Enclosure Type | UL type 4X/13 |
| Schutzart (IK) | IK06 entspricht IEC 50102 |
| Normen | CSA C22.2 Nr. 14; IEC 60947-5-1; IEC 60947-5-4; UL 508; IEC 60947-1; JIS C8201-5-1; JIS C8201-1 |
| Produktzertifizierungen | UL-gelistet; CSA |
| Vibrationsfestigkeit | 5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27; 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 |
Verpackungseinheiten12
| VPE 1 Art | PCE |
|---|---|
| Anzahl Der Geräte Pro Packung | 1 |
| VPE 1 Höhe | 8,600 cm |
| VPE 1 Breite | 5,200 cm |
| VPE 1 Länge | 4,300 cm |
| Verpackungsgewicht (Lbs) | 110,0 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 80 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 9,292 kg |
Vertragliche Gewährleistung1
| Garantie (in Monaten) | 18 |
|---|
